潘内尔N30多舱室工业柜体结构设计

　　这款多舱室工业柜体主要面向车间分布式配电、工段级设备控制集成场景使用，可同时承载主回路配电、信号隔离转换、现场操作终端三类功能模块，避免单舱柜体强弱电混装带来的信号干扰问题，适合冶金、汽车制造、通用机加工车间的现场工位侧安装使用。

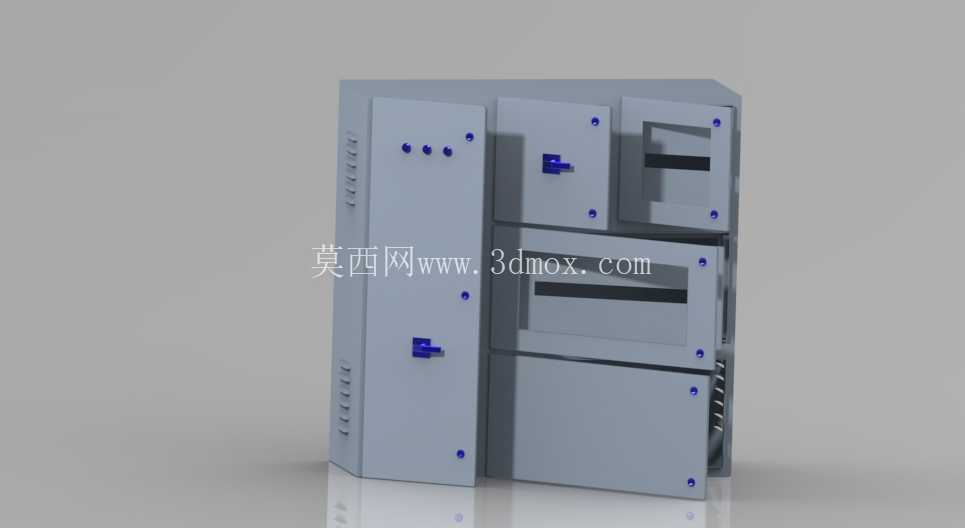

　　从结构设计逻辑来看，柜体采用分舱独立门板布局，左侧通长舱室预留了多组进出线敲落孔，可容纳主进线断路器、母排等大尺寸配电元件，安装时可通过侧边的固定孔直接与车间预制的安装槽钢焊接固定，无需额外加装过渡支架；右上两个小尺寸舱室可分别布置急停回路端子、现场操作按钮与状态指示灯，门板上预留的元件安装孔位可直接适配标准22mm直径的操作元件，无需二次开孔加工；右中舱室深度预留充足，可放置PLC模块、开关电源等导轨安装类控制元件，舱内自带标准DIN导轨安装位，元件排布时可按照强弱电分离原则预留走线空间，避免动力线对模拟量信号造成干扰；右下舱室可作为备用扩展舱，后期加装通讯模块、隔离变压器等元件时无需改动柜体主体结构。

　　柜体门板采用内嵌式安装结构，配合蓝色旋转式柜锁实现单门独立闭锁，不同舱室可分配不同权限的钥匙，避免非授权人员误操作核心配电回路；门板与柜体框架的贴合面预留了密封胶条安装槽，可根据现场防护等级需求加装发泡密封胶条，适配多粉尘、少量切削液飞溅的车间现场环境。安装边界方面，柜体整体采用落地式安装结构，底部预留了100mm的线缆进出空间，可同时容纳上进线、下进线两种布线方式，柜体侧边预留的等电位连接端子可直接接入车间接地网，满足电气安全规范要求；各舱室门板开启角度可达120度，日常检修更换元件时无需完全拆卸门板，仅需打开对应舱室即可完成操作，减少检修时的停电影响范围。钣金折弯处均做了圆角过渡处理，避免安装调试过程中划伤操作人员，柜体框架采用一体化折弯成型结构，整体刚性满足吊装运输要求，现场就位后无需额外做框架加固即可直接安装内部元件。
