反渗透系统5微米GAC活性炭过滤组件

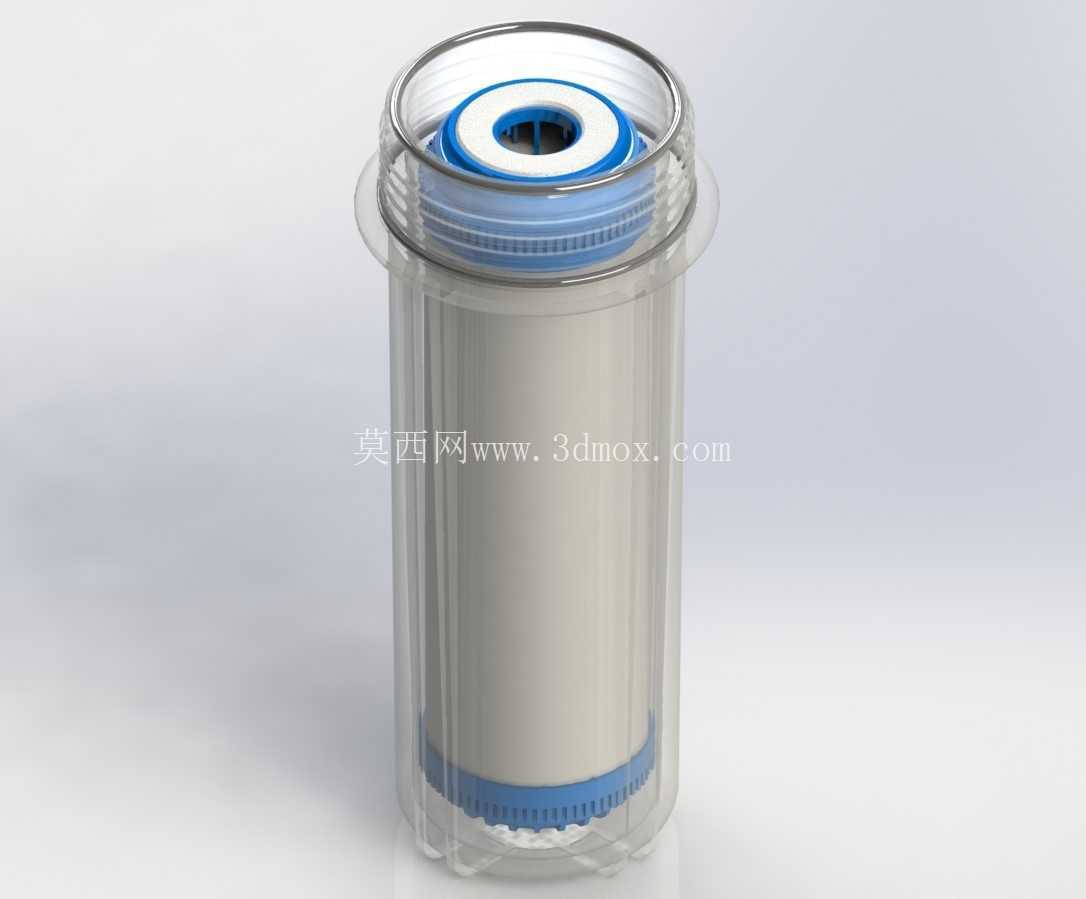

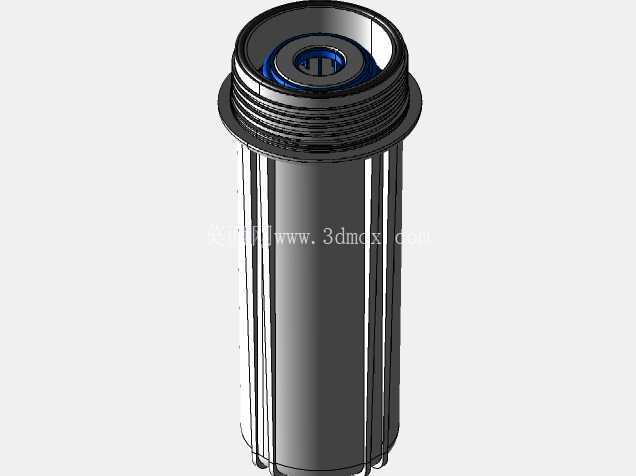

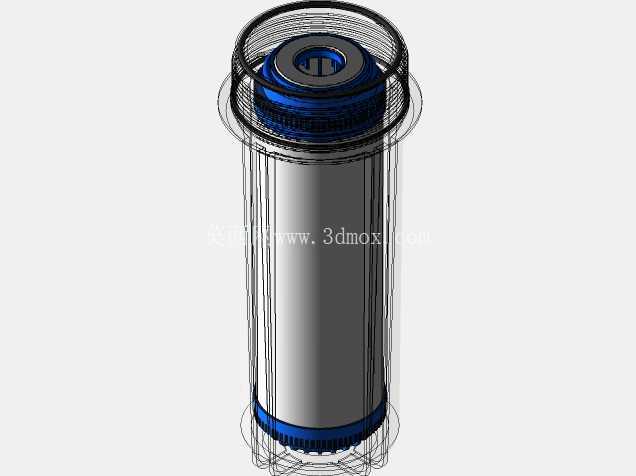

　　这套5微米精度的GAC过滤组件，主要面向民用及商用反渗透净水系统的预处理环节设计，作为RO膜前端三级预处理链路的第二级核心单元，承担着去除水中余氯、异色异味、部分有机污染物以及拦截上游PP棉滤芯漏过的细小悬浮杂质的作用，避免余氯氧化击穿RO膜片、大颗粒杂质划伤膜片流道，直接决定反渗透膜元件的实际使用寿命与终端出水的口感稳定性。从结构设计来看，组件采用透明外筒搭配内置柱状活性炭滤芯的分体式结构，外筒选用食品级透明AS材质，既满足涉水部件的卫生安全要求，又能让运维人员直观观察内部滤芯的污染变色情况，无需拆解即可判断滤芯更换周期，大幅降低日常运维的检查成本。

　　外筒上下端的螺纹接口采用标准10英寸通用滤芯接口尺寸，可直接适配市面上绝大多数家用、商用净水设备的滤瓶安装位，安装边界完全兼容常规滤筒的装配公差，替换时无需改动原有管路的固定结构，仅需拧开滤筒放入滤芯即可完成更换，无需额外定制转接配件。滤芯本身采用挤压成型的柱状颗粒活性炭结构，外层包裹5微米精度的PP无纺布衬层，进水首先经过外层衬层完成粗滤拦截，再径向穿过活性炭层完成吸附过滤，最后从中心的集水管流出进入下一级过滤单元，这种径向流的设计相比轴向流结构，能大幅延长水流与活性炭颗粒的接触时间，在有限的滤芯体积下最大化吸附效率，同时避免活性炭颗粒随水流进入下游管路。

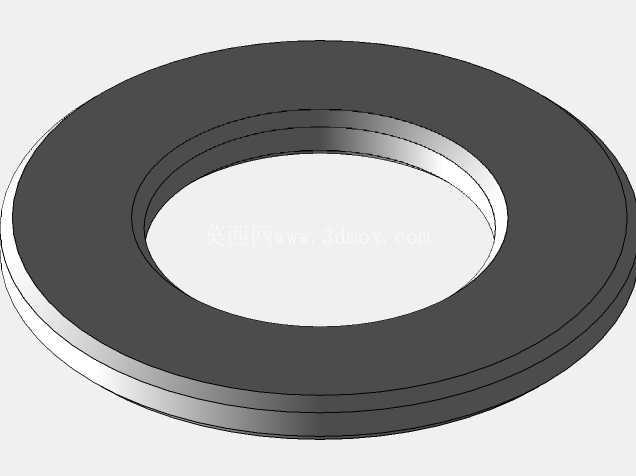

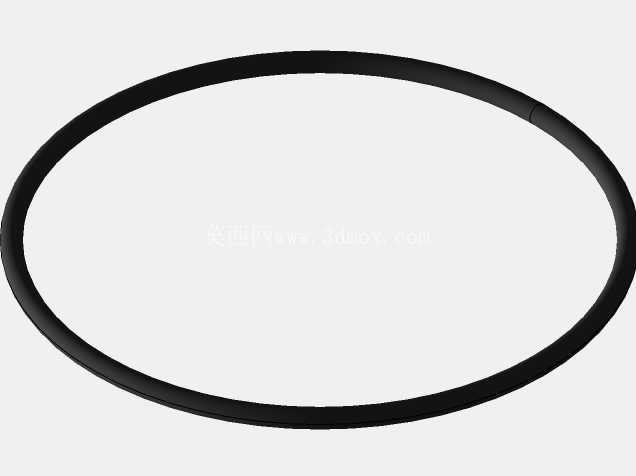

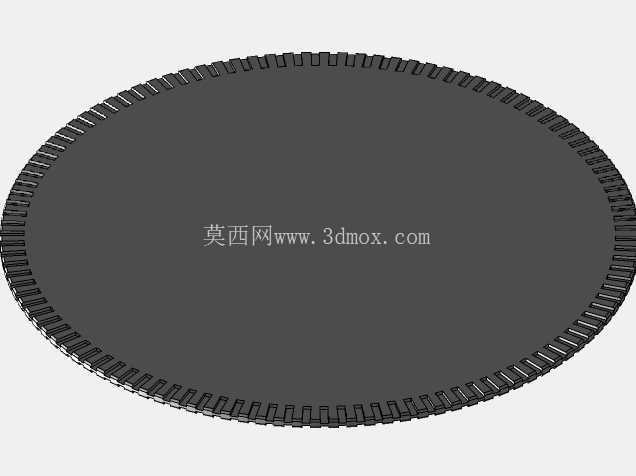

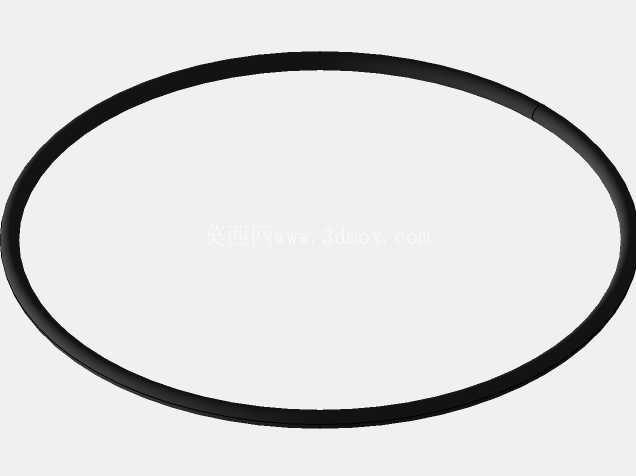

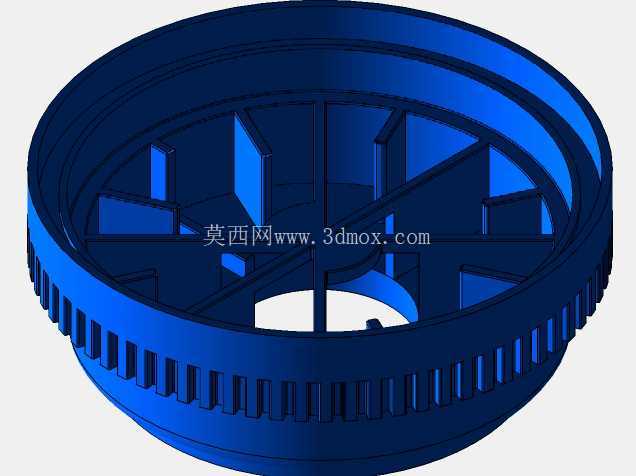

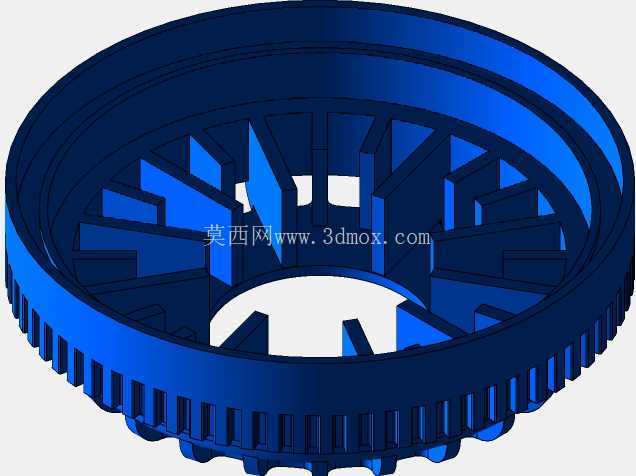

　　上下端的密封端盖采用食品级硅胶密封圈，装配时密封圈与滤筒内壁的过盈量控制在0.8mm，既保证1.0MPa工作水压下不会出现渗漏问题，又不会因为过盈量过大导致拧开滤筒更换滤芯时阻力过大。在实际应用场景中，这类过滤组件除了配套反渗透净水系统使用，也可独立安装在小型商用饮水台、全屋入户净水的前置过滤支路中，针对市政自来水的余氯超标问题有稳定的处理效果，5微米的过滤精度可以有效拦截水中的铁锈碎屑、泥沙颗粒、胶体杂质，避免这些杂质堵塞后续的精密过滤元件。设计过程中充分考虑了滤芯的水流分布均匀性，滤芯下端布水器采用均匀分布的窄缝进水结构，窄缝宽度控制在0.3mm，既能保证进水均匀分布在活性炭层的整个端面，又能阻挡大尺寸杂质直接冲击活性炭层造成局部沟流，避免因为水流短路导致过滤效果下降。上端的集水结构采用阶梯式密封槽，密封圈嵌入槽内后不会因为水流冲击出现移位，即使在水锤冲击的瞬时高压工况下，也能保证密封可靠，不会出现滤芯旁通导致未过滤水直接进入下游的问题。

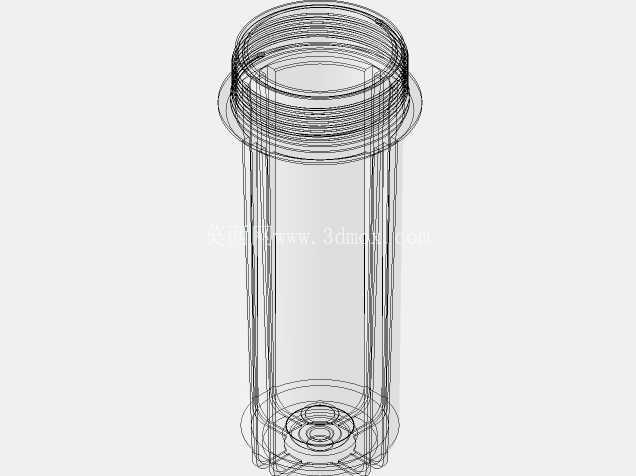

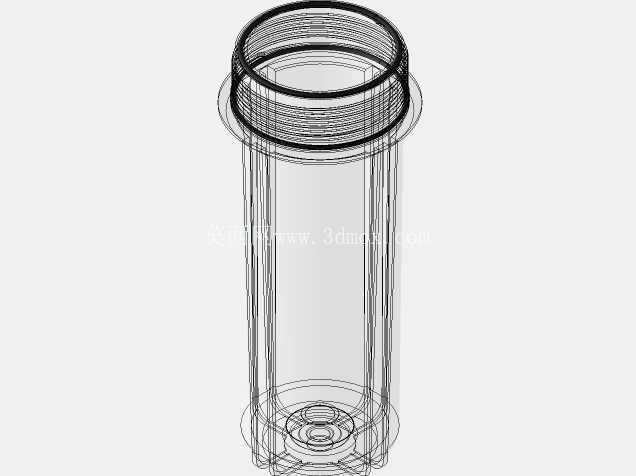

　　从安装尺寸来看，整个滤芯的外径适配标准10英寸滤筒的内径，长度与常规10英寸通用滤芯完全一致，安装时不需要调整滤筒的压紧行程，上端的集水接口与滤筒盖的出水顶针完全匹配，装配到位后顶针刚好顶开滤芯上端的单向止回结构，设备停机时可以避免滤筒内的存水倒流，减少滤芯浸泡在死水区域的时间，抑制细菌滋生。在结构建模过程中，所有配合面的公差都按照涉水塑料件的通用公差标准设定，螺纹配合采用7H/6g的间隙配合，即使在长期潮湿环境下塑料件出现轻微溶胀，也不会出现螺纹咬死无法拆解的问题。透明外筒的壁厚设计经过水压强度校核，在1.2MPa的爆破压力下不会出现开裂，满足家用净水设备的耐压安全要求，筒身外部的加强筋结构沿着轴向均匀分布，既提升了筒身的抗形变能力，又能在拧动滤筒时增加摩擦力，方便运维人员徒手拆解更换滤芯。
