反渗透水过滤系统ROWFS膜外壳组件

　　在商用净水、工业纯水制备、中小型海水淡化前置处理等场景中，反渗透膜外壳是承载核心过滤元件的关键承压部件，这款ROWFS结构的膜壳组件，正是针对11级串接RO水过滤系统的安装需求开发的配套结构。从实际使用场景来看，这类膜壳大多安装在净水设备的机架层间，周边会排布高压进水管路、浓水回流管路、产水收集管路，部分紧凑安装场景下还会和前置预处理滤瓶、高压泵、调压阀组相邻布置，因此外壳的安装接口位置、外部突出结构的尺寸边界，会直接影响整套设备的机架排布密度与后期维护操作空间。

　　从功能特性上看，该组件的核心作用是为卷式反渗透膜元件提供密闭的承压腔体，运行时带压原水从膜壳一端的进水接口进入腔体，在膜元件表面完成错流过滤，透过膜的产水从中心集水管导出，被截留的浓水则从另一端的浓水接口排出，整个过程中膜壳需要长期承受0.6-1.2MPa的工作压力，同时要耐受原水中微量余氯、阻垢剂等化学物质的腐蚀，避免长期运行出现腔体渗漏、接口开裂的问题。外壳侧壁预留的标识粘贴区，可方便现场运维人员快速识别膜元件型号、安装时间，避免后期换膜时出现错装、混装的问题。

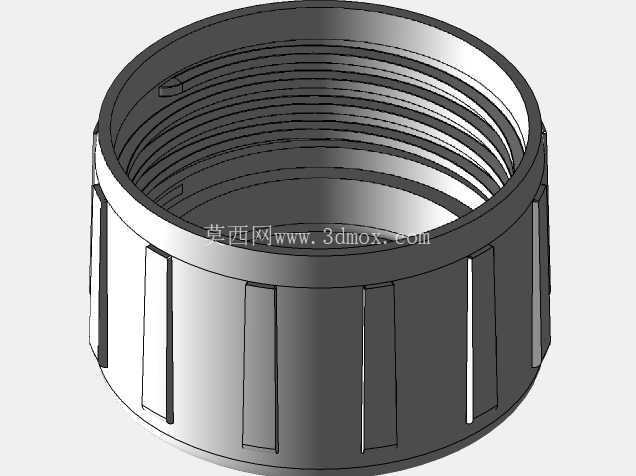

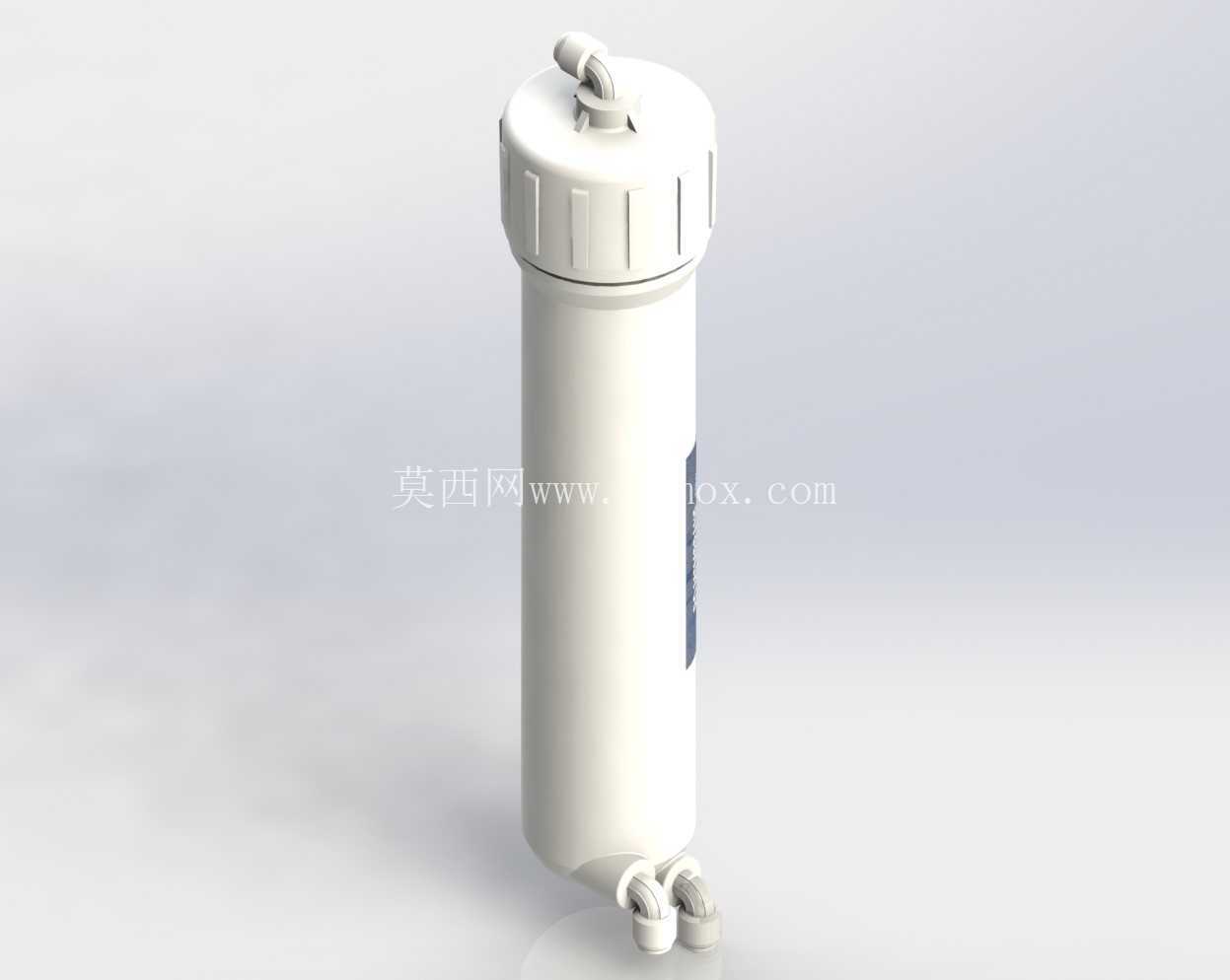

　　设计思路上，这款膜壳采用了立式圆柱腔体结构，这种结构的优势在于承压时应力分布均匀，相比方形腔体不需要额外增加加强筋就能满足承压要求，能有效控制整体壁厚与产品重量。端盖部分采用了快拆式旋拧结构，配合端盖上的防滑棱，运维人员不需要专用工具就能手动旋开端盖更换内部膜元件，相比传统法兰螺栓紧固的端盖结构，能大幅缩短换膜维护的时间。上下两端的管路接口采用了侧出式设计，接口位置做了加厚处理，能避免管路安装时的扭力传递导致接口根部开裂，同时侧出接口的排布方式，能让多支膜壳并排安装时管路走向更规整，减少管路弯折带来的水头损失。顶部的排气结构设计，能在膜壳初次充水时快速排尽腔体内的空气，避免空气残留形成气阻，影响系统的进水流量与过滤效率。

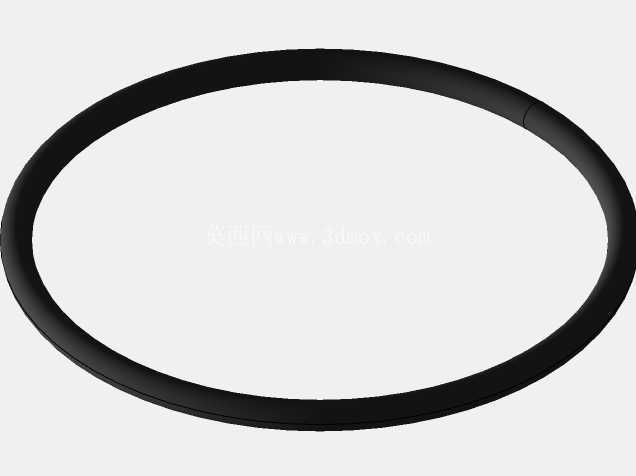

　　从安装边界来看，这款膜壳的整体外径控制在适配常规2.5英寸卷式反渗透膜的尺寸范围，整体高度匹配11级过滤系统中单支膜元件的长度要求，安装时只需要在机架上预留对应直径的固定卡箍位，上下端留出不小于100mm的操作空间，就能满足端盖拆装、膜元件更换的操作需求。两端接口的中心距、接口螺纹规格都和常规RO系统管路标准匹配，不需要额外加工转接头就能直接和现有管路对接。外壳表面做了哑光磨砂处理，既可以减少生产运输过程中的表面划痕，也能避免长期使用后表面积累水渍、灰尘后难以清理的问题。端盖与腔体的密封位置采用了双道密封圈设计，相比单道密封的结构，能在压力波动的工况下降低渗漏风险，即使其中一道密封圈出现老化，另一道仍能维持短期密封效果，给运维人员留出足够的故障排查与更换时间。在实际建模过程中，这类膜壳的腔体圆度、端盖螺纹的配合公差、接口的同轴度都是需要重点控制的参数，腔体圆度偏差过大可能导致膜元件装入困难，或者密封面贴合不严出现窜水问题；螺纹配合过松会导致承压时端盖脱出，配合过紧则会导致拆装困难，甚至拧动过程中出现螺纹滑牙的问题。接口的同轴度偏差会导致管路安装时产生额外的装配应力，长期运行受压力脉冲影响容易出现接口断裂的故障。
