24V500W直流开关电源结构设计

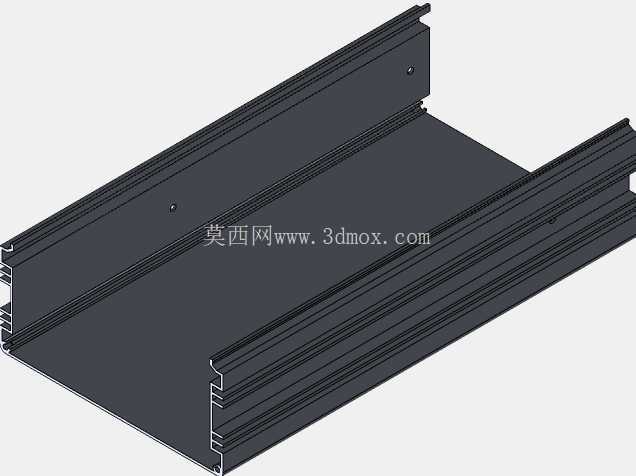

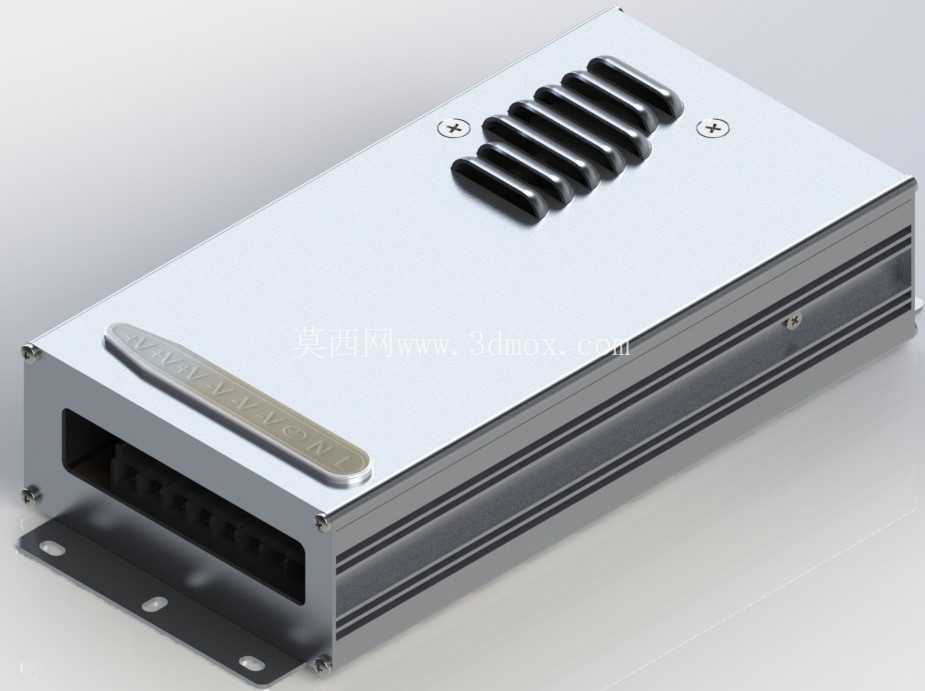

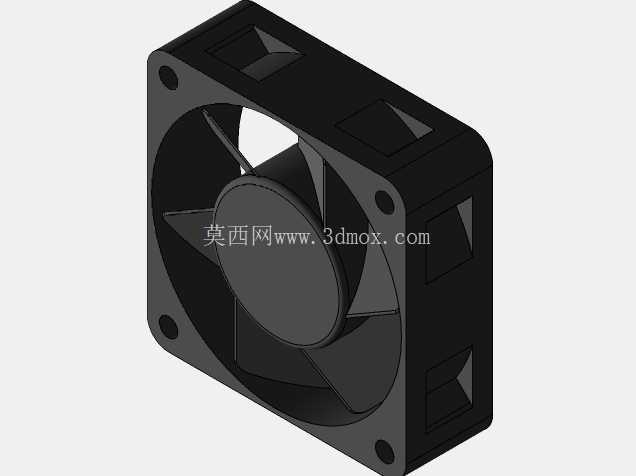

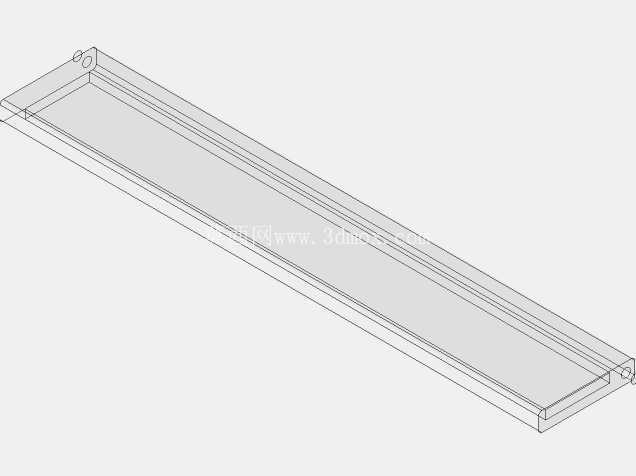

　　在工业自动化控制、小型机电设备驱动、低压配电支路供电场景中，这类24V输出的直流电源是极为常见的配电部件，多数设备控制柜内都会预留对应安装位，用来给传感器、中间继电器、小型伺服驱动模块、工控板卡提供稳定的直流供电。从结构设计角度看，这款电源采用拉伸铝型材作为主体壳体，型材侧壁自带多道平行散热筋，既可以提升壳体整体的结构刚性，避免运输、安装过程中受挤压变形，也能增大壳体与空气的接触面积，将内部功率器件工作产生的热量通过型材壁传导散发，在无额外强制风冷的条件下满足500W额定功率下的持续散热需求。

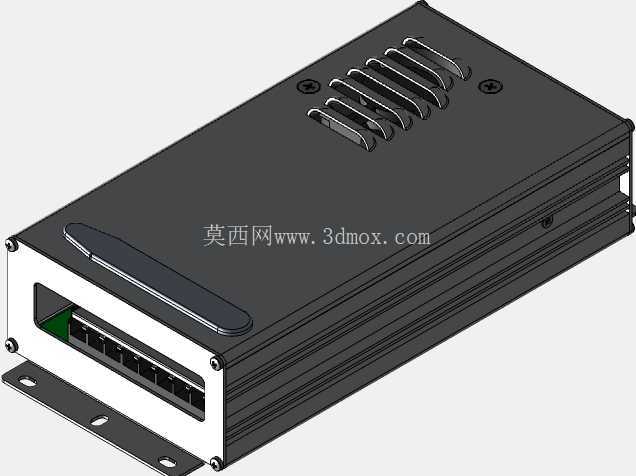

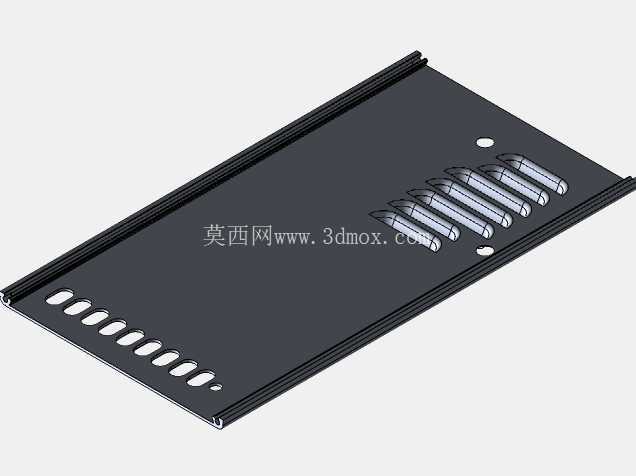

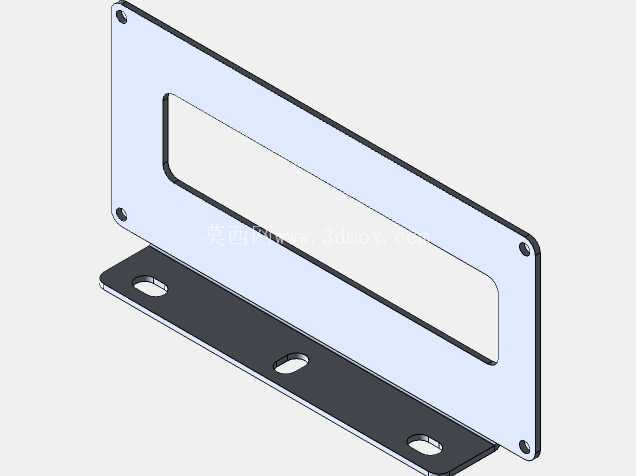

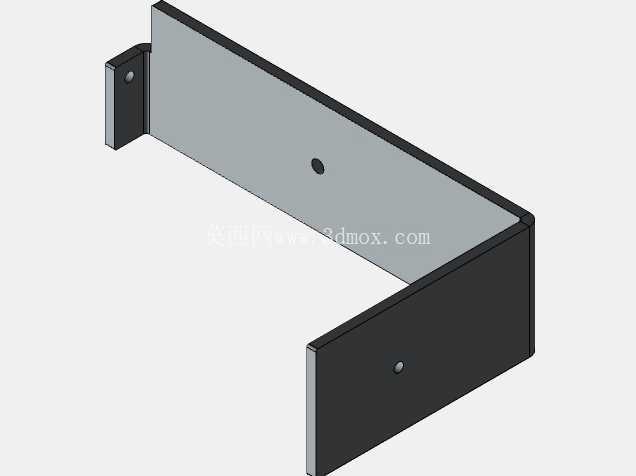

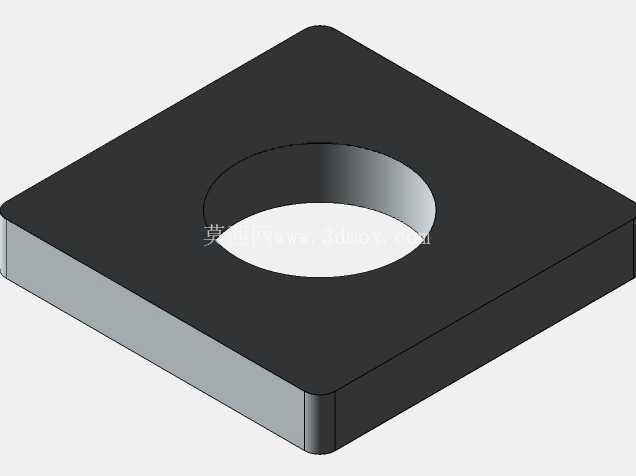

　　壳体顶部设计了凸起的格栅式通风槽，槽体顺着壳体长度方向排布，和底部的接线端区域形成自然对流风道，内部热量可以顺着风道向上散出，不会在壳体内形成积热区，同时格栅的凸起结构也能避免安装或运维过程中杂物直接遮挡通风路径。两端的安装固定耳采用折弯钣金件，和铝型材主体通过螺丝锁附固定，固定耳上预留了长圆形安装孔，安装时可以根据机柜内的安装螺柱位置微调固定位置，降低机柜安装面的加工精度要求，安装孔的孔径适配M4规格的固定螺丝，符合常规工业机柜的安装配件标准。

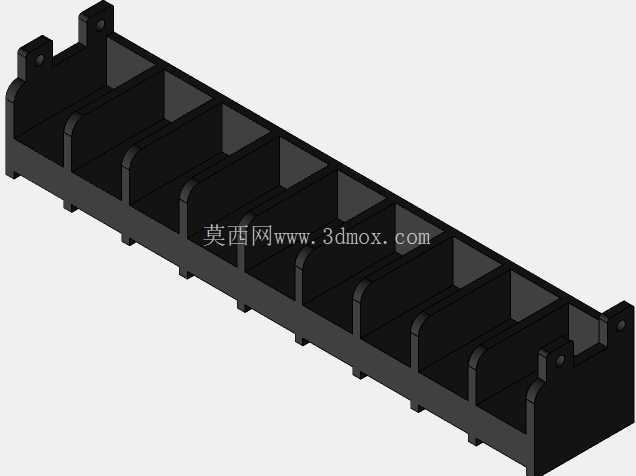

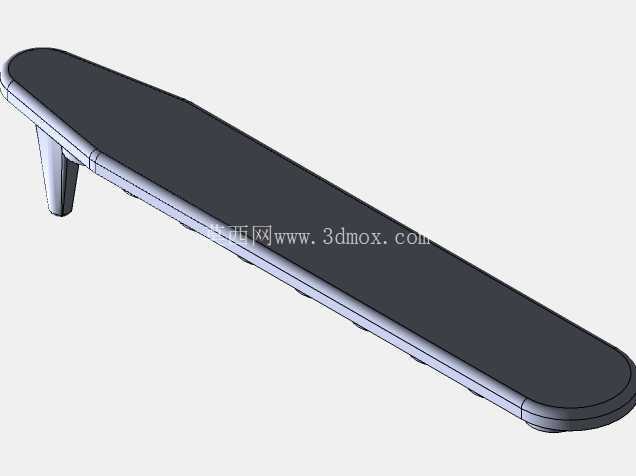

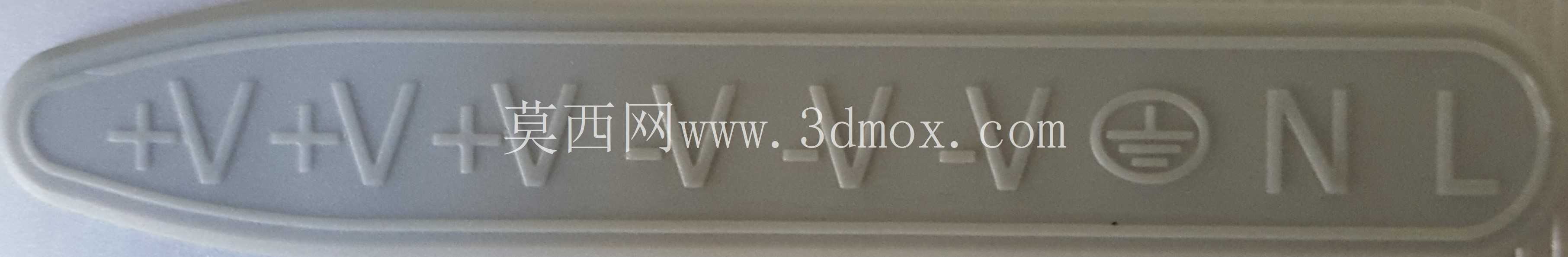

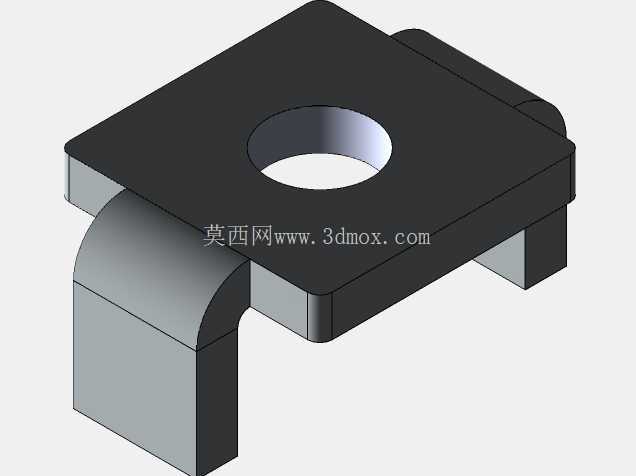

　　接线区域设置在壳体一端的下沉式槽位内，接线端子排嵌入槽体安装，接线完成后导线不会突出于壳体端面，避免柜内布线时导线和其他部件发生剐蹭，端子旁预留了正负标识的丝印位置，运维接线时可以快速识别接线极性，减少接反故障的概率。壳体顶面预留了两个接地标识的固定点位，用来连接内部电路的接地端与壳体，实现外壳可靠接地，满足工业设备的电气安全要求，顶面的金属铭牌位采用下沉式设计，粘贴铭牌后不会突出壳体表面，避免安装过程中铭牌被剐蹭脱落。从安装边界来看，这款电源的整体宽度适配标准DIN导轨旁的安装空间，也可以直接通过固定耳锁附在机柜的安装板上，壳体高度控制在较低尺寸，不会占用过多柜内垂直空间，适合在紧凑布局的小型控制柜内使用。

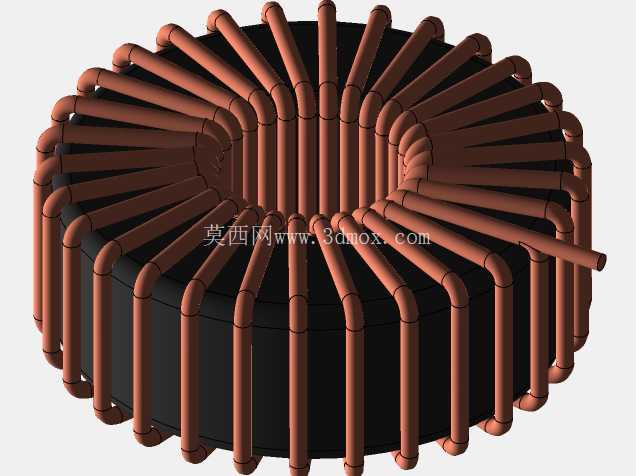

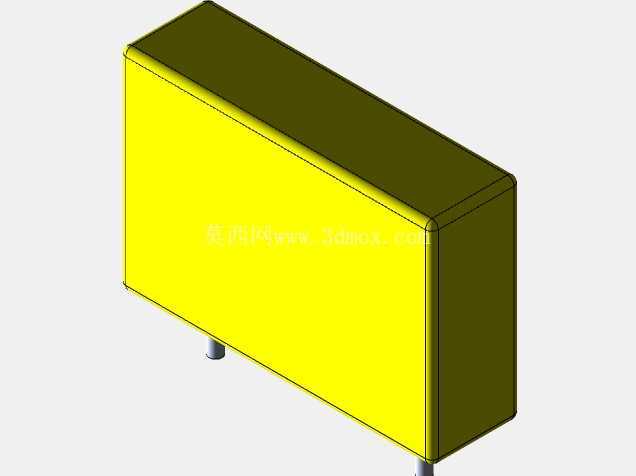

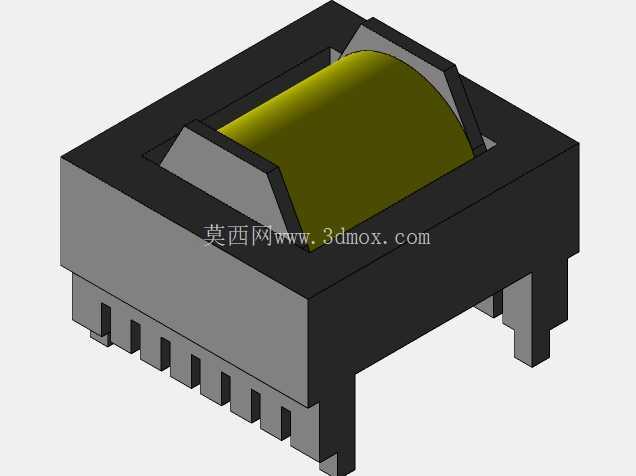

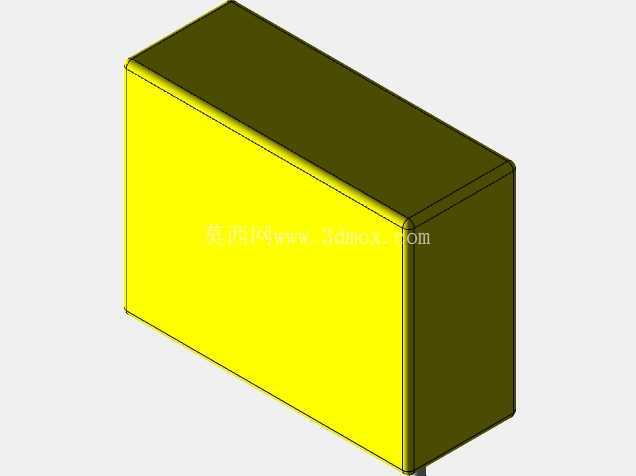

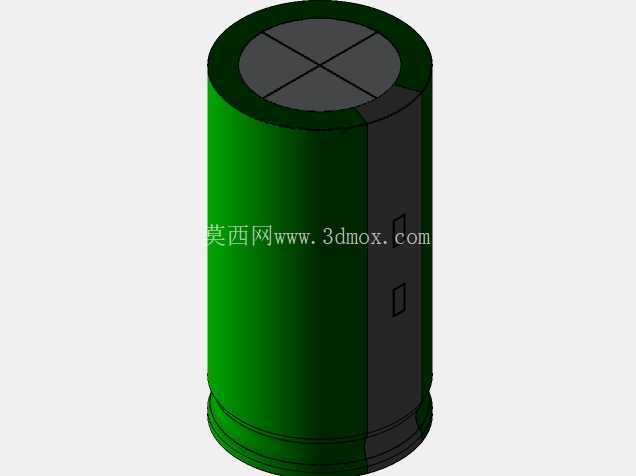

　　设计过程中需要重点考量内部功率器件的排布，将发热量大的整流桥、开关管、变压器等器件贴近铝型材内壁安装，通过导热绝缘垫和型材壁紧密接触，降低热阻提升散热效率，同时内部器件的排布要避开顶部通风槽的正下方区域，避免灰尘通过通风槽落到器件引脚间造成积灰短路。壳体的拼接缝隙控制在合理范围内，既满足装配公差要求，也能阻挡较大尺寸的杂物进入壳体内部，适配工业车间多粉尘的使用环境。这类电源在实际使用中通常长期处于连续通电工作状态，因此结构设计上的散热可靠性、安装便捷性、电气安全间隙都是需要重点校核的部分，建模过程中需要准确还原型材的壁厚、散热筋的尺寸、安装孔的位置精度，确保后续开模或加工后的成品可以顺利完成装配，和柜内其他部件的安装不会产生干涉。
