反渗透水过滤系统三级过滤器外壳盖

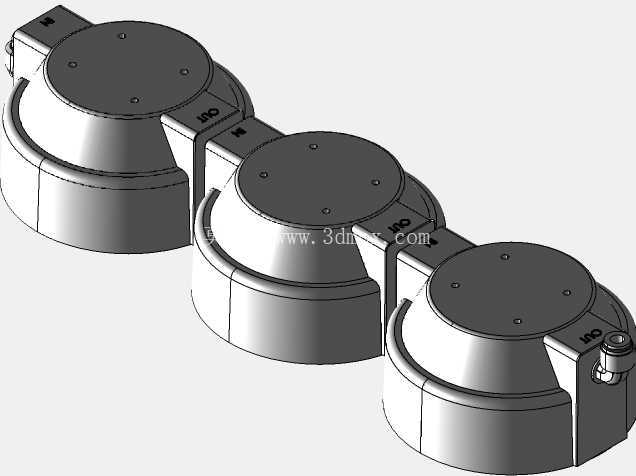

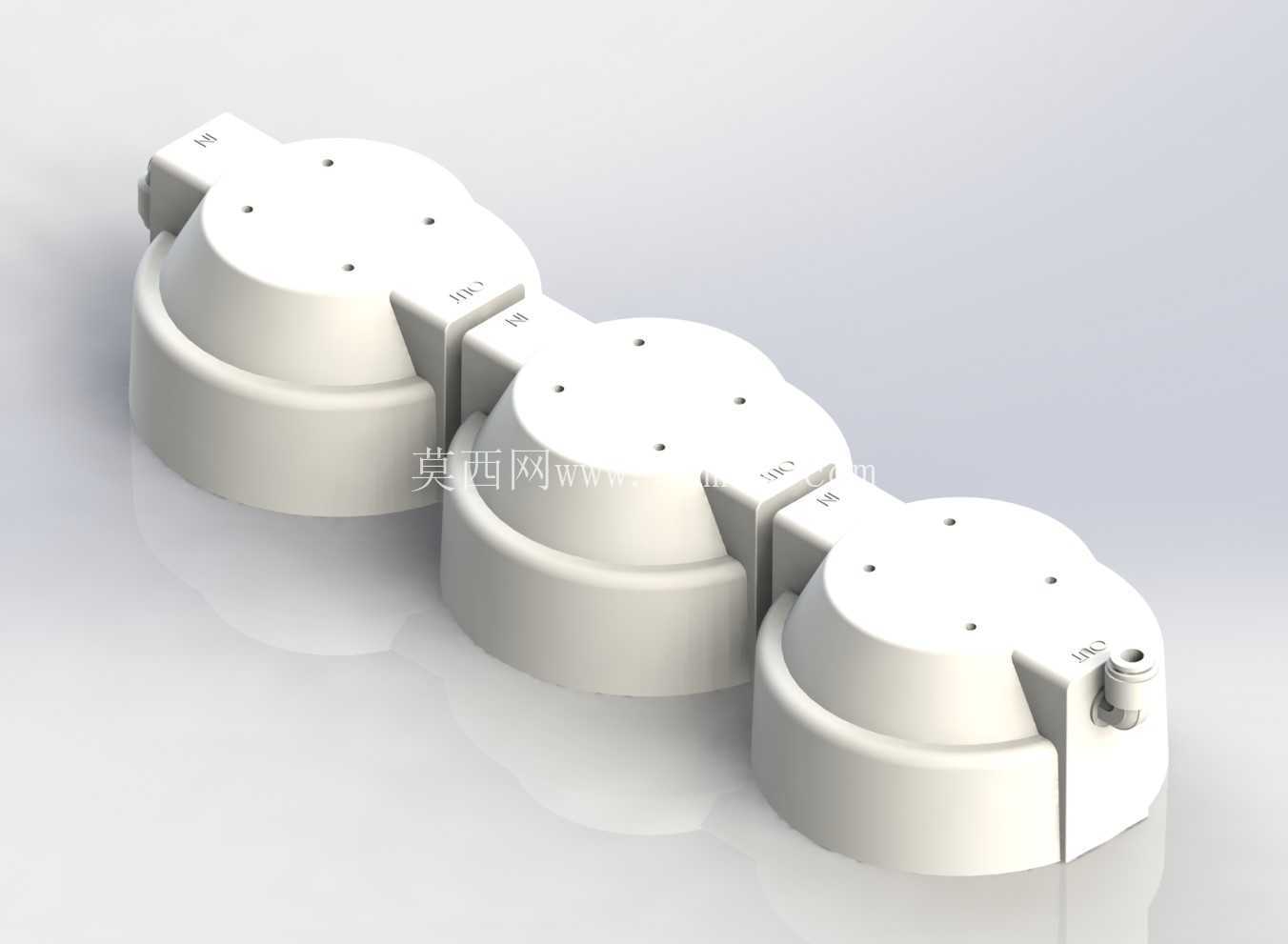

　　这套三级并联式过滤器外壳盖组件，是民用及商用反渗透水过滤系统的核心承压安装部件，主要承担三级前置过滤单元的上端密封、滤芯定位、外部管路衔接的功能，适配11级配置的RO水处理系统，对应沉淀物过滤、颗粒活性炭（GAC）过滤、压缩碳块过滤三个前置预处理工位，三个盖体通过一体化的连接筋位串联排布，无需额外的拼接固定结构，减少了装配环节的零件数量与密封泄漏点。

　　从实际应用场景来看，这类外壳盖多用于厨下式家用RO净水机、小型商用直饮水设备的前置滤瓶上端，日常工作时需要承受滤瓶内部0.1-0.3MPa的进水水压，同时要适配不同批次滤瓶的螺纹公差，还要耐受水中余氯、微量杂质的长期腐蚀，因此设计阶段在盖体的壁厚分配上做了针对性优化：盖体边缘与滤瓶旋合的螺纹段壁厚设置为3.2mm，保证旋合时的结构强度不会出现滑牙、开裂问题；顶部的平面区域壁厚设置为2.5mm，在满足承压要求的前提下尽可能减少材料用量，降低注塑生产的成型周期与原料成本。

　　三个盖体的连接筋位并非等厚设计，靠近进水端的第一个盖体与第二个盖体之间的筋位宽度设置为12mm，第二个与第三个之间的筋位宽度设置为10mm，这是因为进水端的水锤冲击载荷更大，更宽的筋位可以更好地分散应力，避免长期受水锤影响出现筋位断裂的问题。每个盖体的顶部分布有4个M4规格的螺丝安装孔，孔位周边做了0.8mm高的凸台结构，一方面可以在安装时为固定螺丝提供导向，另一方面可以避免螺丝锁紧时应力集中导致盖体顶面凹陷，保证安装后上盖的平面度。

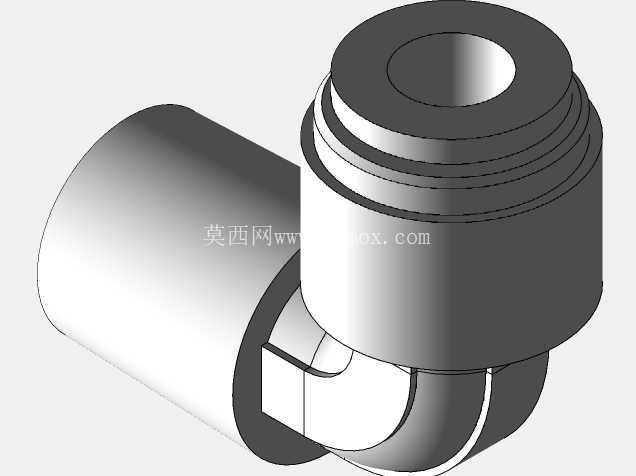

　　最末端的盖体侧面预留了1/4英寸的快插接头安装位，集成了出水通路的接口结构，不需要额外在滤瓶侧面开孔接出管路，减少了一个潜在的泄漏点，快插接口的内部做了2mm深的密封圈卡槽，安装时放入对应的O型圈即可实现与PE水管的密封衔接，适配常规的6.35mm外径净水机专用水管。

　　从安装边界来看，整套组件的总长度为287mm，单个盖体的最大外径为96mm，盖体总高度（含连接筋位）为52mm，安装时需要在滤瓶上方预留至少60mm的垂直操作空间，方便后续更换滤芯时旋开上盖；三个盖体的中心距统一设置为95mm，适配市面上通用的10寸标准滤瓶的安装孔位，可以直接替换同规格的老式塑料上盖，不需要改动原有设备的滤瓶固定支架。

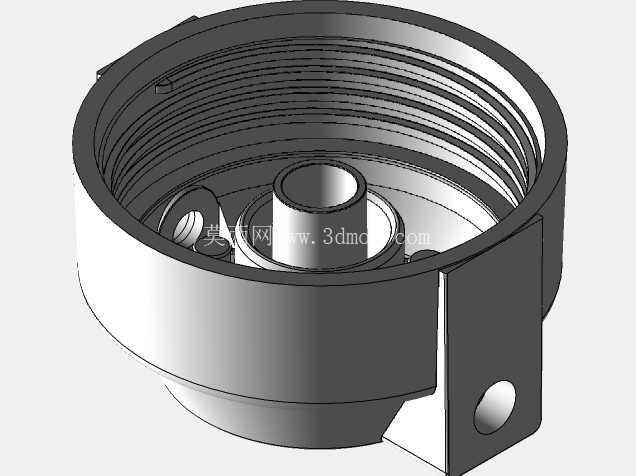

　　设计阶段还考虑了注塑生产的脱模便利性，所有竖直方向的面都做了1.5°的脱模斜度，筋位与盖体主体的连接处做了R1.5的圆角过渡，避免注塑时出现应力集中导致的开裂，同时减少模具加工时的清角工作量；盖体内部与滤芯顶端接触的位置做了3mm高的定位凸圈，更换滤芯时可以直接将滤芯顶端对准凸圈放入，不需要反复调整位置，降低用户更换滤芯的操作难度。

　　在实际选型适配时，需要注意这套上盖适配的滤瓶螺纹规格为3.5寸粗牙螺纹，螺距6mm，不要与细牙螺纹的滤瓶混用，否则会出现旋合不到位、漏水的问题；盖体材质采用食品级PP材质，符合饮用水接触部件的卫生要求，长期使用不会析出有害物质，表面做了哑光磨砂处理，不容易残留水渍与指纹，日常清洁只需要用湿抹布擦拭即可。

　　三个盖体的顶面都预留了标签粘贴的平面区域，每个区域尺寸为20mm*15mm，可以粘贴对应滤芯的更换周期、功能类型标签，方便用户识别不同工位的滤芯类型，避免更换滤芯时装错位置；连接筋位的底部做了2mm深的凹槽，安装时可以卡在滤瓶支架的定位凸条上，避免上盖旋紧时整个组件跟着转动，不需要额外用工具固定盖体，徒手即可完成滤芯更换后的旋紧操作。
