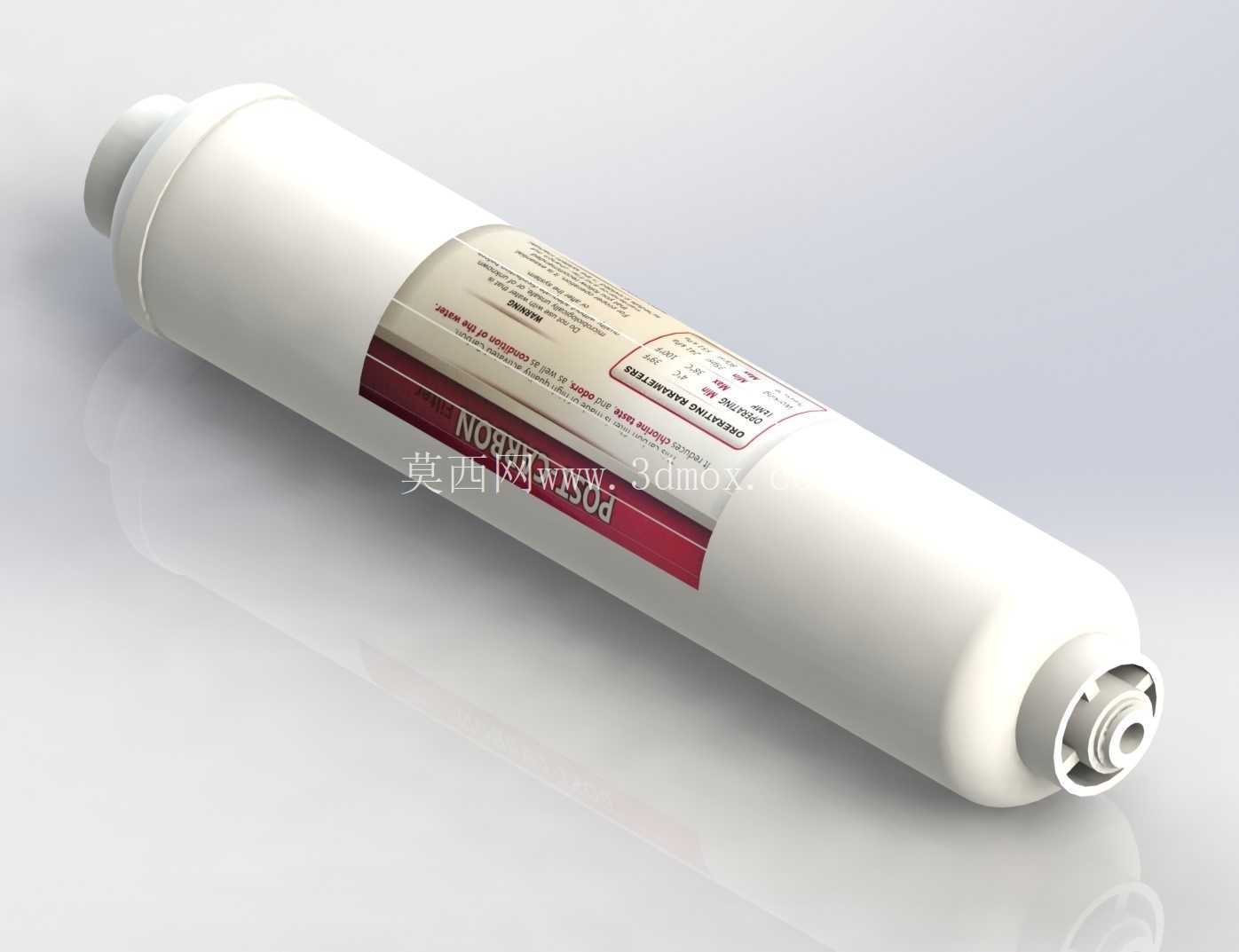

反渗透系统后置PAC活性炭过滤组件

　　在民用商用净水设备的反渗透水处理链路中，后置活性炭过滤单元是直接决定终端出水口感的核心部件，本次建模的PAC后置过滤组件，就是针对RO反渗透系统末端优化设计的专用过滤件，主要承接RO膜出水后的最终精滤工序，吸附水中残留的微量异色、异味以及余氯分解产物，消除RO出水可能存在的苦涩感，让终端出水的适口性达到直饮标准。

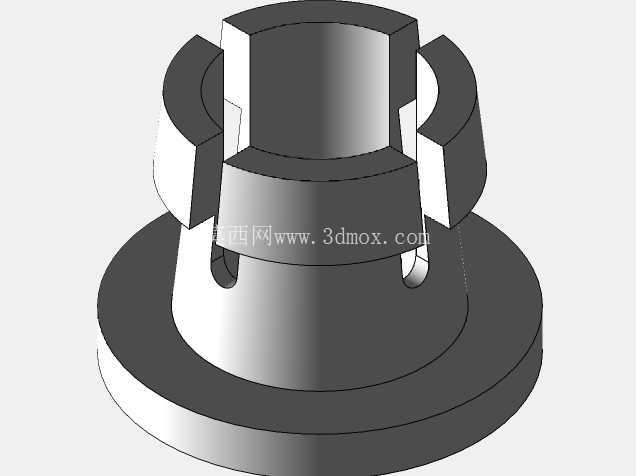

　　从实际安装场景来看，这类滤芯大多布置在RO膜壳出水端与终端出水龙头之间的管路上，部分集成式净水机也会将其与压力储水桶的出水端串联，避免储水过程中可能产生的二次异味影响出水品质。建模过程中首先还原了快插式滤芯的通用安装边界：两端采用标准2分快接接头结构，接头端的卡扣凸台尺寸严格匹配市面通用快插接头的锁紧尺寸，安装时无需额外工具，直接将PE水管插入接头即可靠内部O型圈实现密封，拔管时只需按下接头端部的压环即可顺利脱出管路，这种设计完全适配现有净水设备的通用管路规格，不需要对原有设备的管路布局做额外修改就能直接替换同规格滤芯。

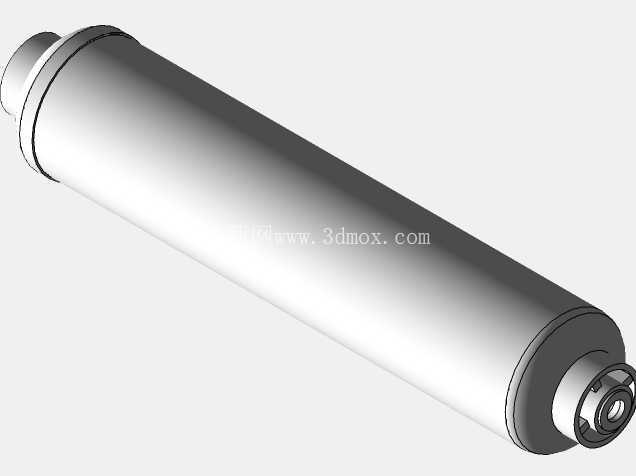

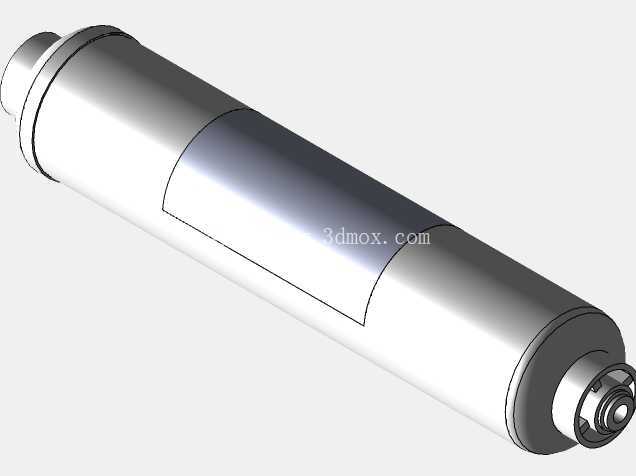

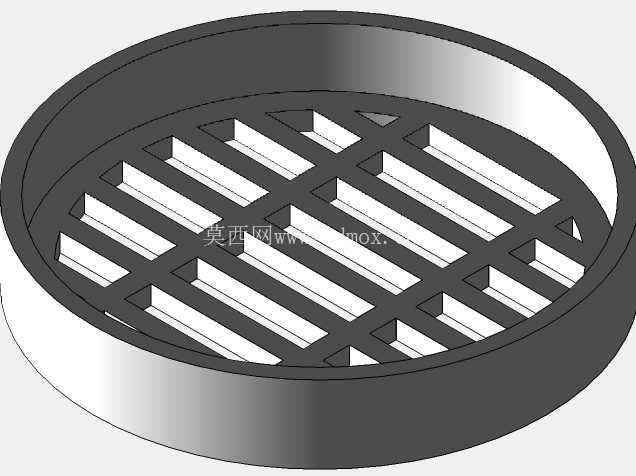

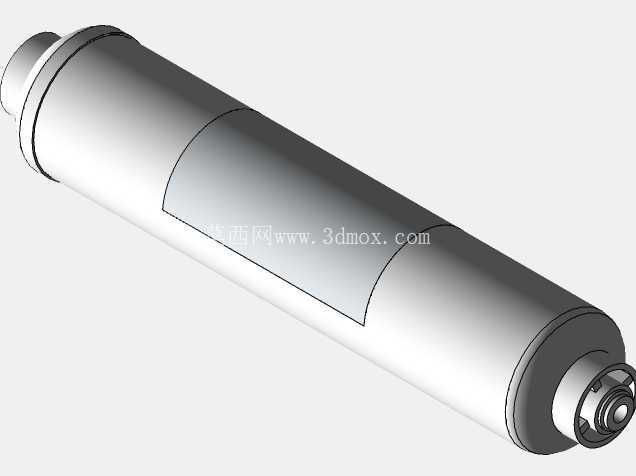

　　整体外形采用长圆柱式结构，壳体选用食品级PP材质注塑成型，表面做哑光磨砂处理，避免长期使用过程中表面积留水渍形成难看的水垢痕迹。壳体中段的标签区域预留了环形凹陷位，用于粘贴产品标识与水流方向指示，建模时特意还原了标签区域的微凹结构，避免贴标后标签边缘凸起在安装插拔过程中被剐蹭起翘。滤芯两端的端盖与主体壳体采用超声波焊接工艺封合，建模时还原了焊接位的细微溢胶结构特征，端盖处的加强筋布局完全参照实际注塑件的工艺要求设计，既保证端盖能承受10kg以内的管路水锤冲击不会开裂，也不会因为筋位过厚导致注塑过程中出现缩痕影响外观。

　　内部滤料结构的建模也完全参照实际产品的填充逻辑：外层采用1微米精度的PP无纺布作为初滤层，拦截RO出水中可能携带的微小碳粉颗粒，避免碳粉顺着管路流出龙头造成黑水现象；中层填充高碘值椰壳活性炭颗粒，也就是PAC过滤的核心介质，颗粒粒度控制在20-40目区间，既保证足够的比表面积实现吸附效果，也避免颗粒过细导致水流阻力过大影响终端出水流量；中心设置多孔PP中心管，管壁均匀分布0.5mm的进水孔，引导水流径向穿过滤层后从中心管汇流到出水端，这种径向流的设计相比轴向流能大幅增加水流与活性炭的接触时间，提升吸附效率的同时也能降低整体压损，保证正常市政水压下终端出水流量能达到1.5L/min以上，满足日常接水使用的流量需求。

　　在安装边界的尺寸还原上，滤芯整体长度控制在11英寸级别，也就是行业内通用的T33类后置滤芯的通用安装尺寸，外径控制在50mm左右，能适配市面上绝大多数净水机的滤芯安装卡位，不管是厨下式RO机、壁挂式直饮机还是商用直饮开水器，只要是采用标准11寸快插后置滤芯的机型，都能匹配安装。建模时特意校核了两端接头的同轴度，控制在0.1mm以内，避免安装后因为接头偏斜导致PE水管插接后出现渗水隐患；壳体外壁的脱模斜度设置为1.5度，完全符合PP材质注塑件的脱模工艺要求，不会出现脱模拉伤的问题。

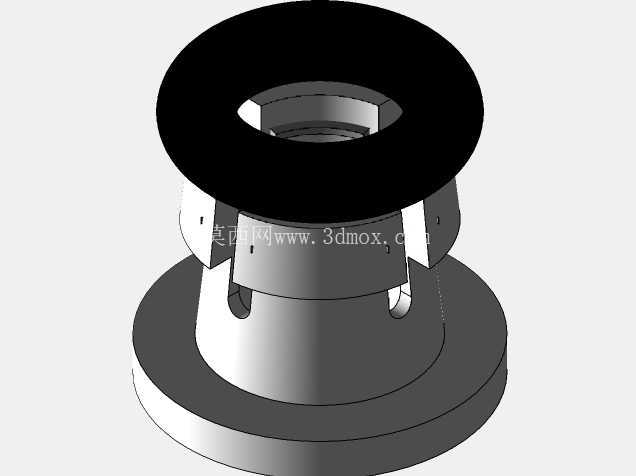

　　从实际使用的工况角度出发，建模时也考虑了滤芯的耐压性能：整个壳体可以承受0.4MPa的持续工作水压，短时间可承受1MPa的水锤冲击不会出现爆裂渗漏，完全适配市政供水的水压波动范围。两端接头内的O型圈采用食品级硅橡胶材质，建模时还原了O型圈的安装槽尺寸，保证O型圈压缩量在20%-30%的合理区间，既不会因为压缩量过大导致O型圈过早老化失效，也不会因为压缩量不足出现密封渗漏的问题。另外在出水端的接头内部，还设置了一个300目的不锈钢滤网，作为最后一道防护，拦截可能透过滤层的细小碳粒，进一步保证终端出水的洁净度。

　　对于结构设计从业者来说，这个模型可以直接用于净水设备的整机管路布局干涉检查，在设计新机型时直接调用就能快速完成滤芯位的布局，不需要从零开始建模，能大幅缩短整机设计的周期；对于设备选型人员来说，模型还原的所有安装尺寸都可以直接作为选型参考，确认设备内部的安装空间是否足够，管路走向是否合理，避免选型后出现安装干涉的问题。整个建模过程完全遵循实际产品的生产工艺与装配逻辑，没有做脱离实际的理想化简化，所有的结构细节都能对应到实际量产产品的工艺要求，不管是用于结构设计参考、装配模拟还是教学演示，都能满足使用需求。
