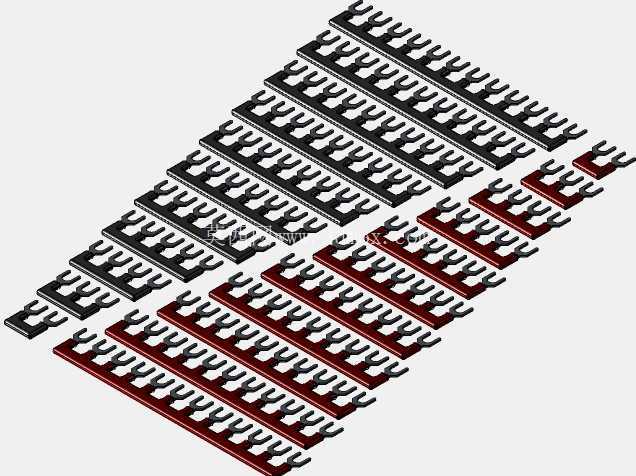

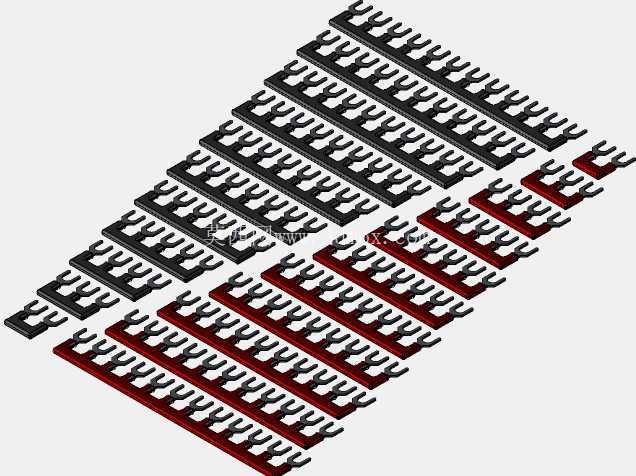

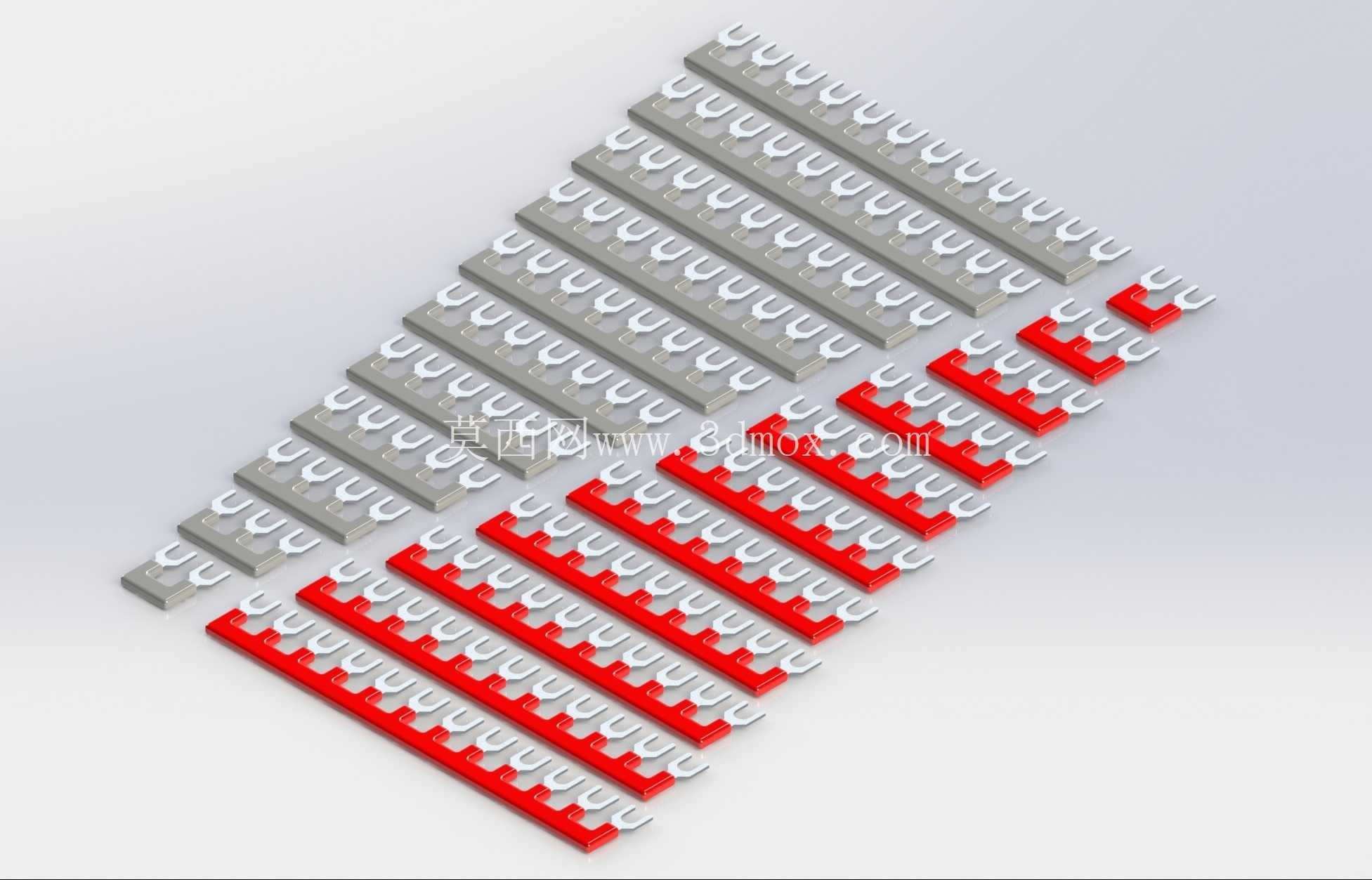

黑红配色2-12位接线端子母线转换条

　　在低压配电回路、小型设备电控盒、民用分线装置这类需要多回路等电位并联的场景里，这类分色母线转换条的使用频率一直很高，很多刚入行的结构工程师容易忽略这类小零件的安装边界，最后做出来的接线盒要么端子对位不准，要么绝缘间隙不够留下安全隐患。做这个结构的三维建模时，首先要明确它的核心作用是替代传统的单根跳线并联，把同一电位的多个接线位通过一体化的导电条连通，减少接线点数量，降低虚接风险，黑红两色的分色设计直接对应直流回路的正负极或者交流回路的相零区分，装配时不需要额外套色标，能大幅减少现场接线的错接概率。

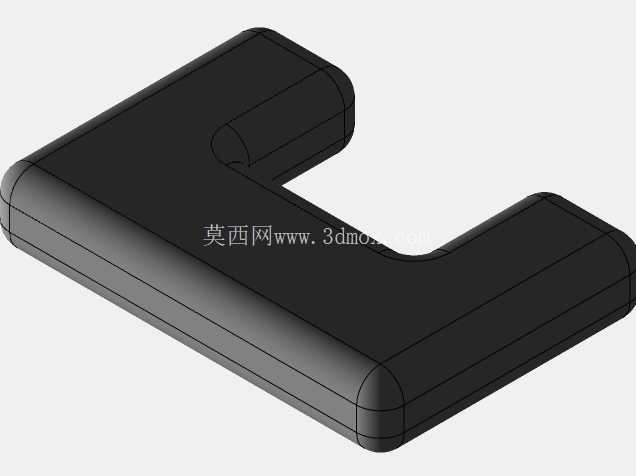

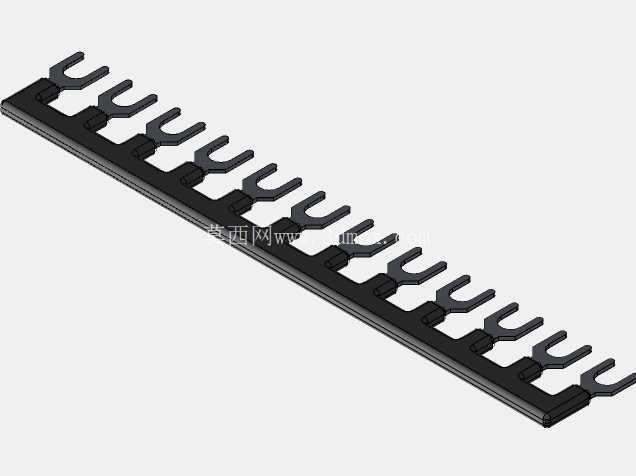

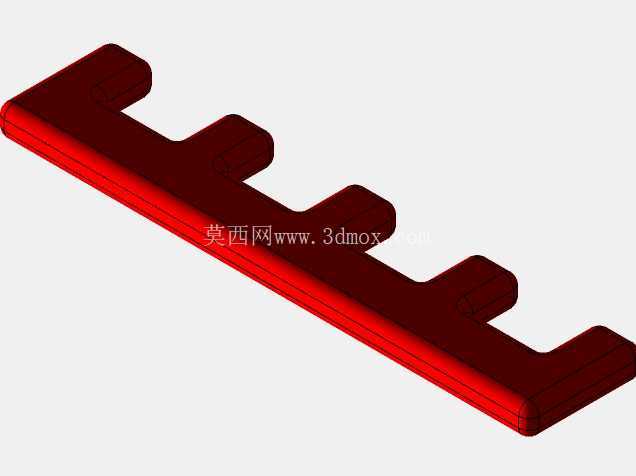

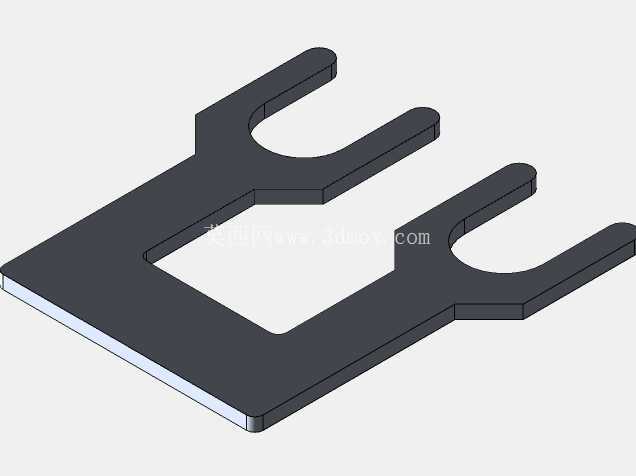

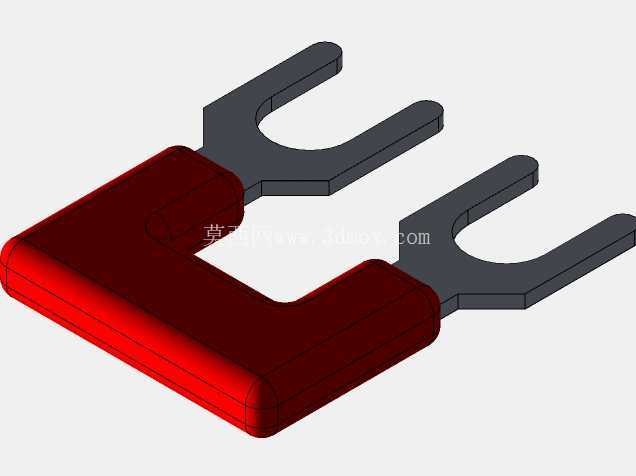

　　从安装边界来看，2到12位的端子规格是逐步递增长度的，每一位的卡槽间距要和常用的螺钉式接线端子、弹簧式接线端子的引脚间距完全匹配，建模时要把每个U型接线卡位的公差控制在合理范围，既要保证导电条能顺利卡入端子的接线位，又不能间隙过大导致接触电阻超标。导电基体采用纯铜镀锡材质的话，建模时要预留镀层的厚度余量，外部的绝缘基座分黑红两色，采用阻燃PA66材质，基座的边缘要做R0.5的圆角处理，避免装配时割伤导线绝缘层，相邻两个端子位之间的绝缘隔板高度要超过导电条的顶面2mm以上，防止不同电位的导线裸露部分意外搭接造成短路。

　　很多工程师在做电控盒布局时，容易只算端子排的总长度，忽略转换条两端的安装余量，其实这类转换条的两端都预留了1.5mm的定位凸台，用来卡在接线盒内壁的定位槽里，防止长期受导线拉扯导致转换条移位，建模时要把这个凸台的尺寸和安装槽的尺寸做对应，装配公差取H7/h6的间隙配合，既方便现场装配，又不会出现旷量。从功能特性来说，这类转换条的额定载流量要和对应端子的载流量匹配，12位满接时的导电条温升不能超过40K，所以建模时导电条的截面积要经过核算，不能为了省料缩小截面，否则长期满负荷运行会出现过热烧蚀的问题。另外，不同位数的转换条是模块化设计的，2位、4位、6位一直到12位的单节卡位尺寸完全一致，现场可以根据实际需要的端子数量拼接使用，不过拼接处要做错位的绝缘挡边，避免拼接位置出现绝缘间隙。在实际应用场景里，这类转换条除了用在民用接线盒里，还大量用在小型PLC的扩展模块接线、开关电源的输出分线、低压照明回路的并联分线场景，相比传统的导线跳接，用转换条并联的接线盒内部走线更整齐，后期维护时排查线路也更方便，不会出现多根导线挤在同一个接线端子里的情况。

　　建模时还要注意绝缘基座的底部要做1mm高的垫高筋，让导电条和安装底板之间留出足够的绝缘间隙，即使安装底板是金属材质，也不会出现导电条直接接触底板的漏电风险，每个接线卡位的开口角度要做15度的导向角，方便导线插入时不会被基座边缘卡住，导电条的压线部位要做防滑的滚花纹理，建模时把纹理的深度控制在0.2mm，既能增加和导线的接触摩擦力，又不会因为纹理过深割断导线的铜丝。很多新手建模时容易把黑红两色的基座卡位做反，导致装配时正负极的转换条无法对应端子的接线位，其实仔细看结构就能发现，红色基座的端部定位凸台比黑色基座的凸台宽0.3mm，属于防呆设计，现场装配时无法装反，这个细节在建模时一定要体现出来，不然生产出来的零件会出现装配错位的问题。另外，转换条的整体厚度要控制在和端子排的接线位高度一致，不能高出端子排的顶面，否则装上端子排的防尘盖时会出现干涉，这也是很多工程师容易忽略的安装边界问题，建模完成后一定要做装配干涉检查，模拟防尘盖、端子排、安装底板的全部装配流程，确认所有运动和装配部件都没有干涉。
