带透明盖IP67防护等级电气接线盒

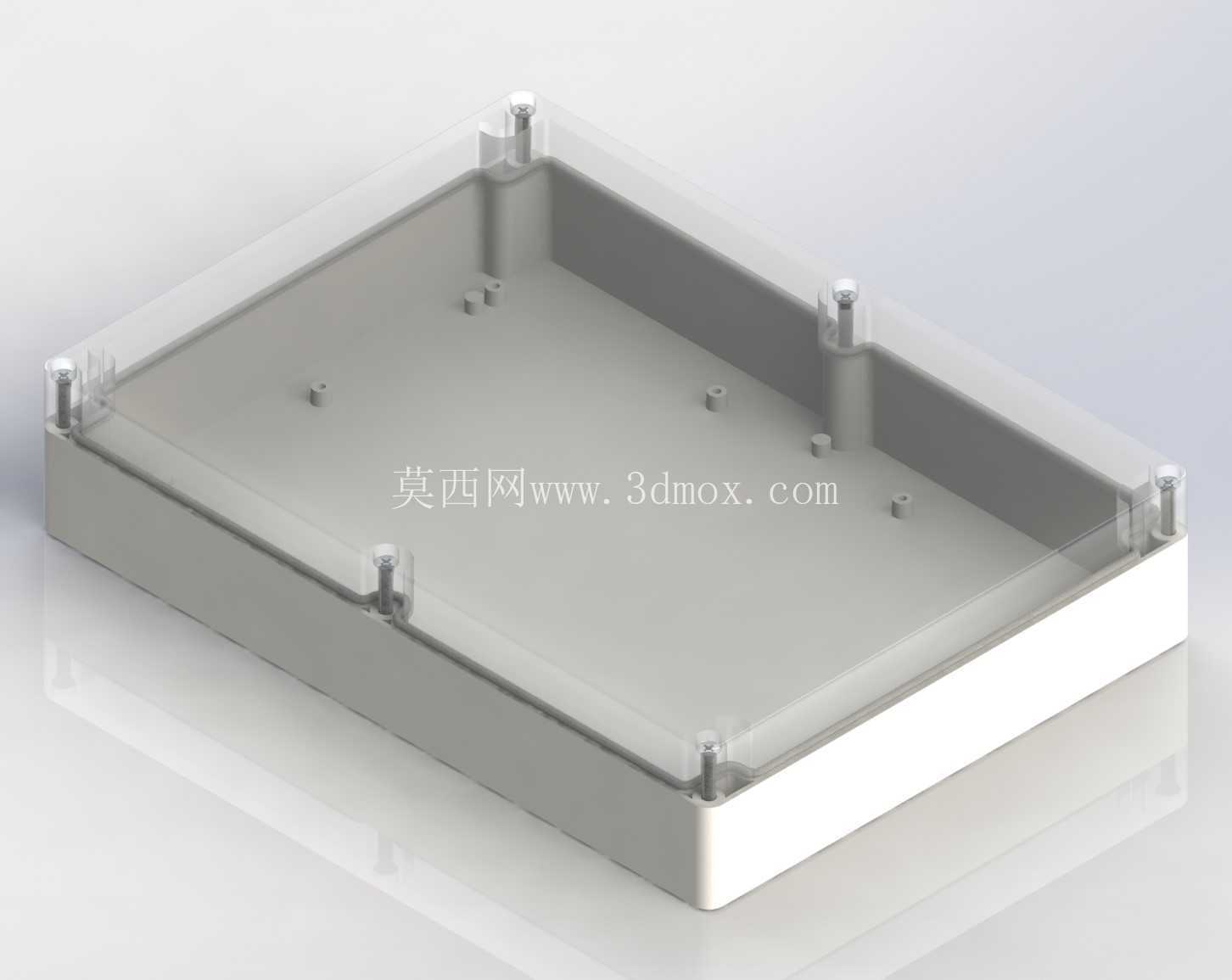

　　这款带透明上盖的电气接线壳体，在户外电气布线、小型光伏组件配套、工业现场传感节点防护这类场景里适配性很强，日常做设备改造、户外电控节点布设的时候，经常会碰到需要兼顾防护等级和内部元件可视需求的工况，这款壳体刚好能覆盖这类需求。从实际使用的角度来说，它的IP67防护等级可以满足短时间浸水、户外扬尘淋雨的使用要求，不用额外做外围防雨罩就能直接在露天工况安装，透明上盖的设计不用拆开盒体就能直接观察内部接线端子的状态、指示灯的运行情况，日常巡检的时候能省不少拆盖的功夫，也能避免频繁拆盖破坏密封性能的问题。

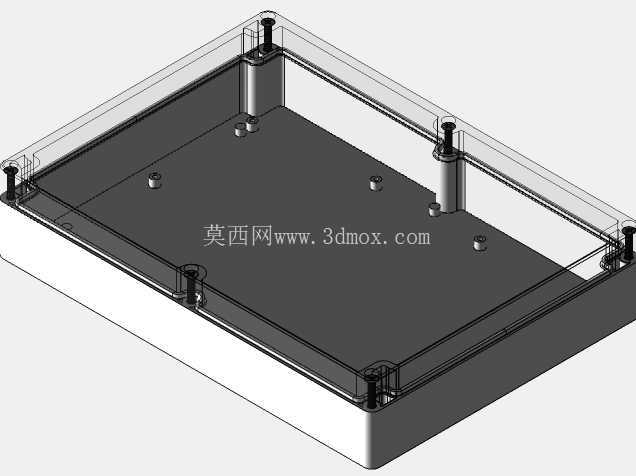

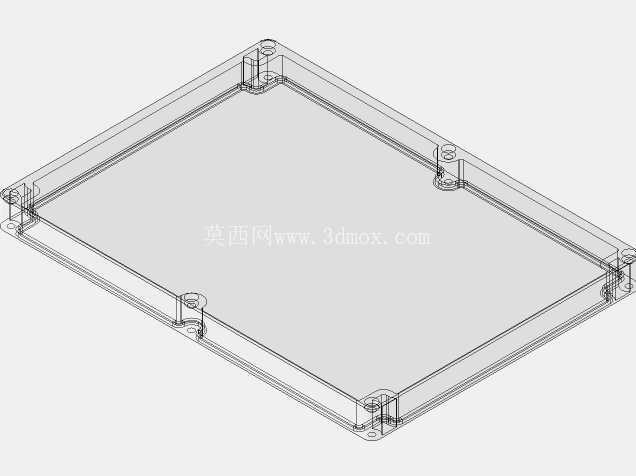

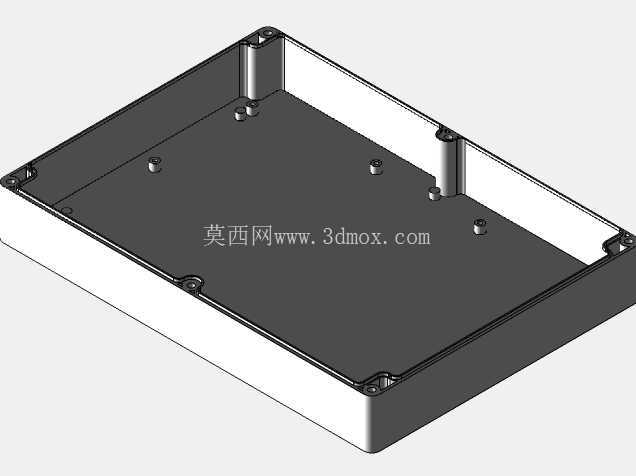

　　从结构设计的细节来看，盒体内部预留了统一高度的安装柱，柱端带自攻螺丝孔位，不管是装小型接线端子排、微型PCB控制板还是太阳能电池小板，都可以直接用自攻螺丝固定，不用额外在盒内打胶或者做支撑结构，安装柱的高度做了统一限位，能保证内部元件和上盖之间留出足够的安全间隙，不会出现元件顶到透明盖、压接线缆的问题。盒体边缘做了整圈的密封槽，装配的时候配合发泡硅胶密封条就能达到要求的防护等级，四周的固定螺丝孔做了下沉式设计，螺丝锁紧之后不会突出盒体表面，安装的时候不管是壁挂固定还是在设备面板上嵌装，都能保证贴合面平整。盒体的边角做了圆弧过渡，没有尖锐的直角毛刺，注塑成型之后的脱模斜度控制合理，批量生产的时候不容易出现缩痕、飞边的问题，透明上盖用的是耐候性透明PC材质，长期在户外紫外线照射下也不容易发黄变脆，能长时间保持内部可视的效果。

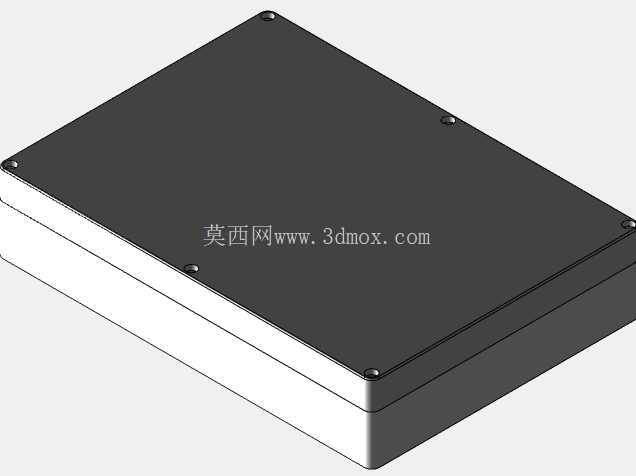

　　尺寸方面这款壳体的外部长宽高为290mm×210mm×60mm，内部有效安装空间大概在278mm×198mm×48mm左右，选型的时候要注意内部元件的总高度不能超过45mm，预留出3mm左右的间隙给密封条压缩和线缆弯折的空间。安装孔位分布在盒体四个角的位置，孔中心距离盒体边缘12mm，壁挂安装的时候可以直接用M4的膨胀螺丝固定，要是在设备面板上嵌装的话，开孔尺寸要控制在282mm×202mm，盒体边缘的凸边宽度是4mm，刚好能压住开孔边缘，不用额外做压框。进出线的孔位可以根据实际使用需求在盒体侧壁开孔，侧壁厚度3mm，开PG13.5或者PG16的电缆格兰头都有足够的螺纹啮合长度，不会因为壁薄导致密封接头锁不紧的问题。

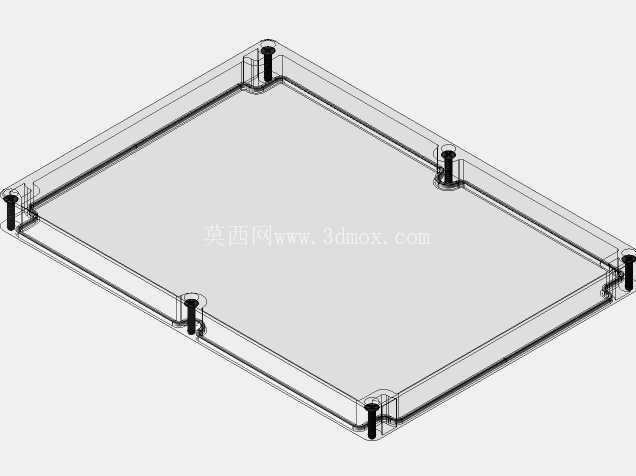

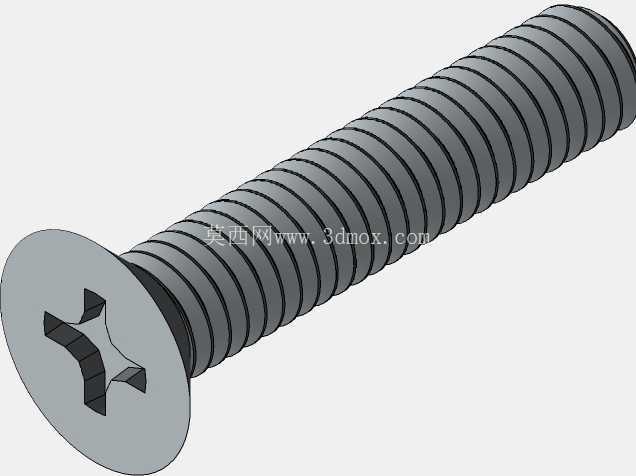

　　实际做项目选型的时候，要注意这款壳体的透明盖是和底座通过四周的螺丝锁紧的，不是铰链翻盖式的结构，适合那种不需要频繁开盖操作的节点使用，比如户外的光伏接线汇流节点、厂区外围的传感信号接线盒、户外景观照明的分线盒，要是需要频繁开盖操作的场景，还要额外考虑铰链改装的空间，不过目前这个结构的密封可靠性比翻盖式的要高很多，毕竟整圈螺丝均匀压紧密封条，不会出现翻盖转轴处密封不严的问题。另外盒体底座用的是阻燃ABS材质，绝缘性能满足低压电气设备的要求，内部装AC220V及以下的接线端子的时候，不用额外做绝缘衬板，只要接线的时候做好线头的绝缘处理就可以，能节省不少装配的物料成本和工时。
