台灯用二级降压交流变压器结构设计

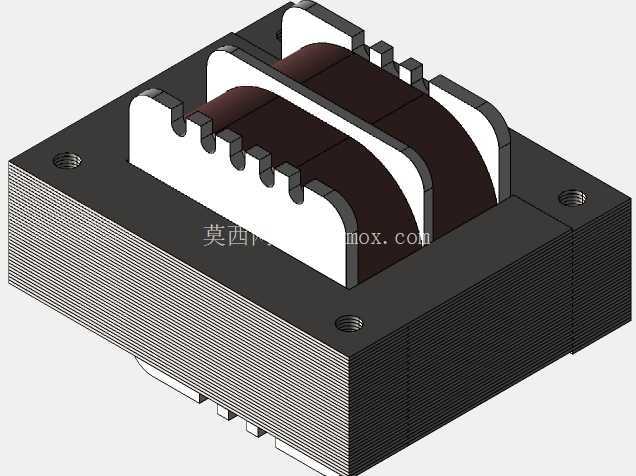

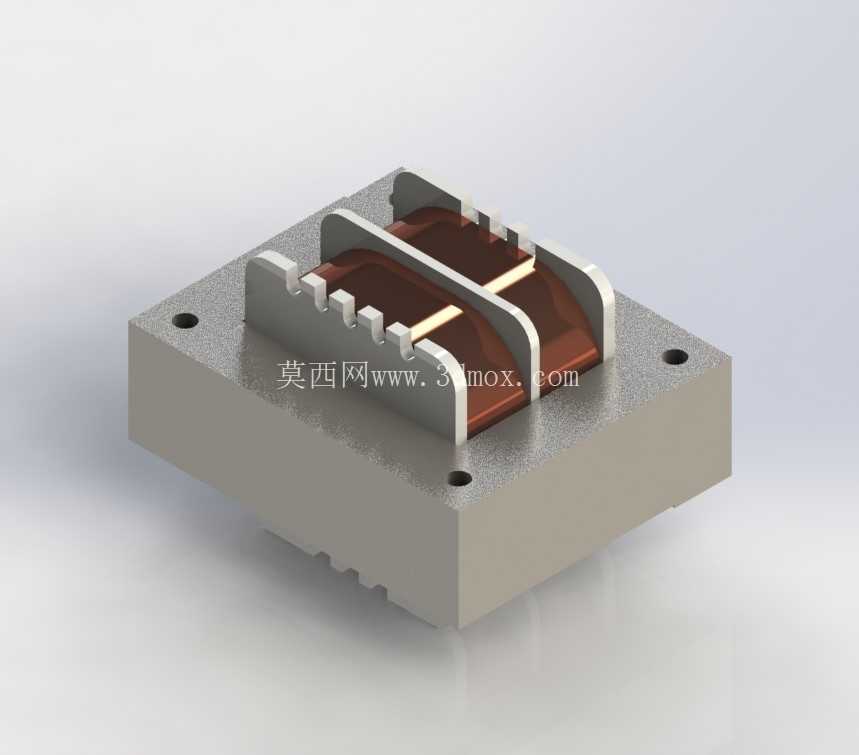

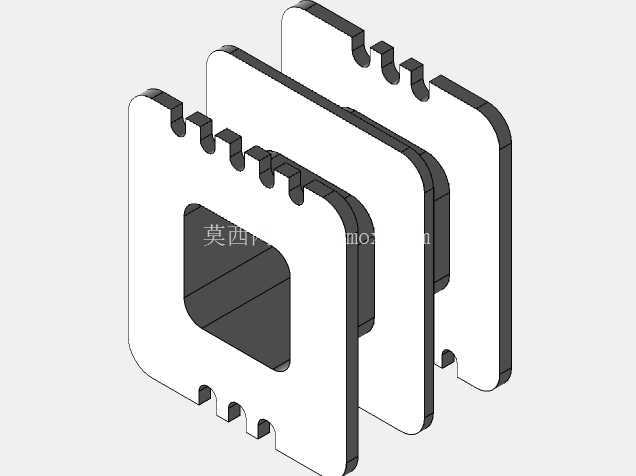

　　这款二级交流降压变压器的设计原型取自民用台灯内置供电模块，核心功能是将市电等级的交流电压转换为台灯照明回路适配的低压交流电，在桌面照明、小型低压供电设备、学生实验实训装置等场景中有着广泛的适配空间。从结构设计逻辑来看，整体采用带安装底座的开放式骨架绕组布局，底座为方形金属基座，四个角位预留了沉头安装孔，安装时可直接通过M3规格螺丝固定在设备内部的钣金安装位上，基座底面做了0.2mm的平整度公差控制，避免安装后出现绕组倾斜、引脚对位偏差的问题。基座上方的绕组骨架采用双槽分隔设计，两个独立的绕组槽分别绕制初级高压绕组与次级低压绕组，槽壁上预留的等距缺口是绕组引线的导出卡位，绕线完成后引线可直接卡入缺口定位，避免组装过程中引线移位造成的绝缘层破损、绕组短路问题。绕组外部的绝缘包覆层采用耐温130℃的绝缘漆浸涂处理，槽间的绝缘隔板厚度控制在1.5mm，可满足初次级绕组间的电气绝缘强度要求，避免高压侧击穿串入低压回路造成后端用电元件损坏。

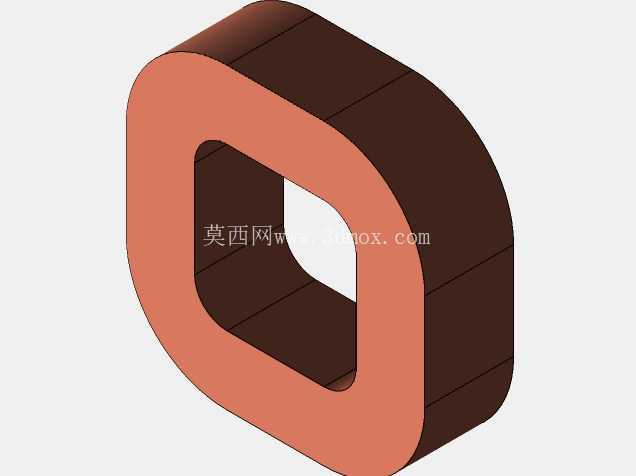

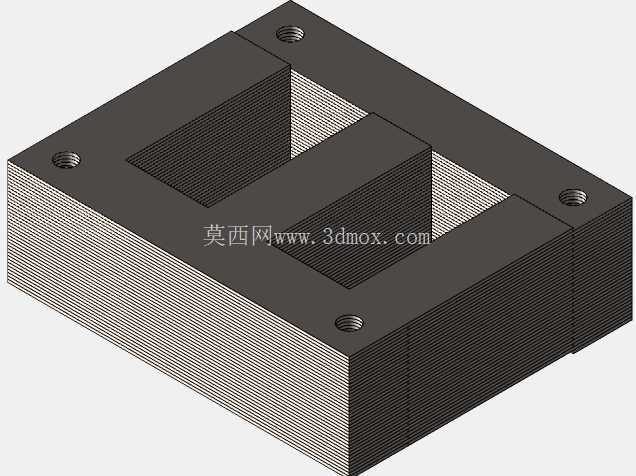

　　在功能设计层面，这款二级变压器采用分级降压的绕组匝数匹配逻辑，可根据实际输出电压需求调整两个绕组槽内的线圈匝数比，设计时预留了匝数调整的冗余空间，骨架的绕线槽深度可容纳±15%的匝数调整量，适配不同输出电压规格的低压照明、小型控制回路供电需求。需要注意的是，这款结构设计未集成磁隙调整、损耗补偿的附加结构，实际应用时需要根据铁芯的磁导率参数、绕组的直流电阻值，对匝数比做对应的损耗补偿计算，避免带载后输出电压跌落超出允许范围。从安装边界来看，整体结构的外轮廓尺寸适配小型桌面电器的内部安装空间，基座的安装孔位间距遵循通用小型电气元件的安装孔距标准，可直接替换同规格的灌封式变压器，相比全灌封结构，这款开放式绕组结构的散热效率更高，长时间带载运行时的绕组温升更低，适合持续工作时间较长的照明类设备使用。

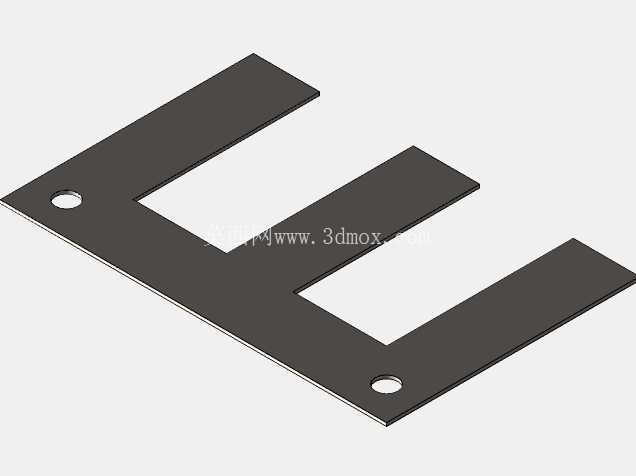

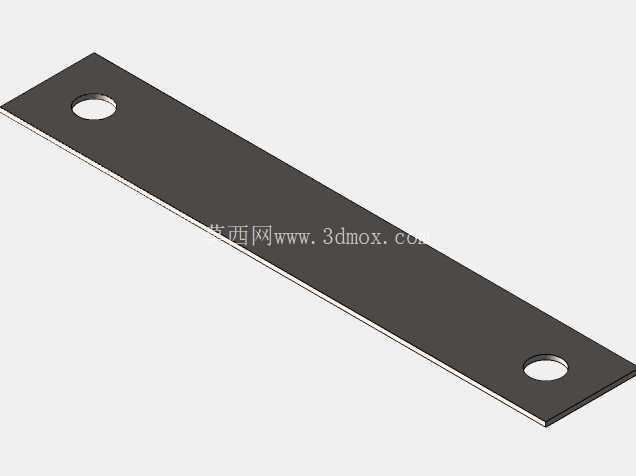

　　建模过程中对绕组的排布做了等距简化处理，实际生产时绕线的紧密程度、绝缘层的包覆厚度会对整体装配尺寸产生微小影响，设计时在骨架与基座的配合位预留了0.1mm的装配间隙，可覆盖生产过程中的尺寸公差波动。引线导出位的卡位做了圆角处理，避免穿线时锋利的边角割破引线绝缘层，基座底部的边角做了C0.5的倒角处理，安装时不会刮伤设备内部的走线绝缘层。整体结构没有多余的复杂异形曲面，所有配合位均采用规则的机械加工特征，不管是开模注塑生产骨架，还是采用机加工方式制作金属基座，都具备较好的工艺可行性，组装时仅需要完成骨架与基座的压合、绕组绕制、引线焊接三个核心工序，生产装配流程简单，适合小批量试制或者批量生产应用。在实际选型适配时，可根据后端负载的功率需求，对应调整绕组的线径与铁芯的叠厚，当前展示的结构尺寸适配5-15W功率区间的低压供电需求，若需要适配更大功率的负载，可在保持安装孔位不变的基础上，对应增加基座的高度与绕组槽的深度，不需要重新调整安装接口尺寸，具备较好的结构拓展性。
