微波炉用交流线路滤波组件结构设计

　　在家用微波炉的电气系统设计中，交流进线端的滤波处理是整机EMC合规性设计的核心环节，这款交流线路滤波组件正是针对微波炉这类高频工作的家用烹饪设备开发的进线端防护部件，直接安装在微波炉腔体后侧的电源进线位置，承担着隔离设备内部高频干扰反向串入公共电网、同时滤除电网侧传入的尖峰杂波的核心作用。从实际应用场景来看，微波炉工作时磁控管会产生2.45GHz的高频微波能量，除了作用于腔体内部的食物加热，部分高频能量会通过电源耦合路径向进线端传导，如果没有对应的滤波组件阻隔，这些高频杂波会顺着供电线路传导到同一电网下的其他用电设备，造成音频杂音、数码设备显示异常等干扰问题，同时电网侧的浪涌、尖峰电压也会通过进线直接冲击磁控管的供电回路，缩短核心部件的使用寿命。

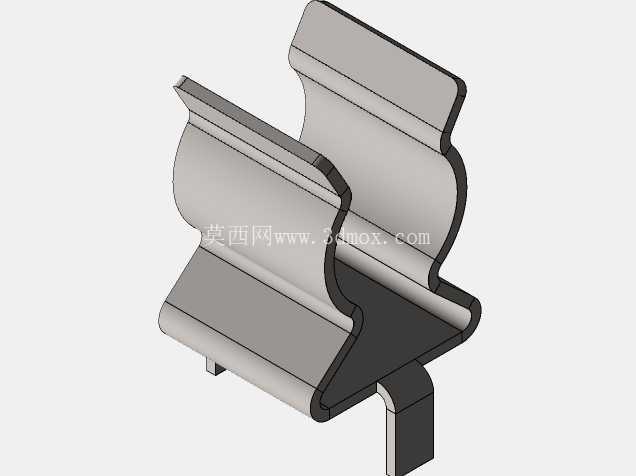

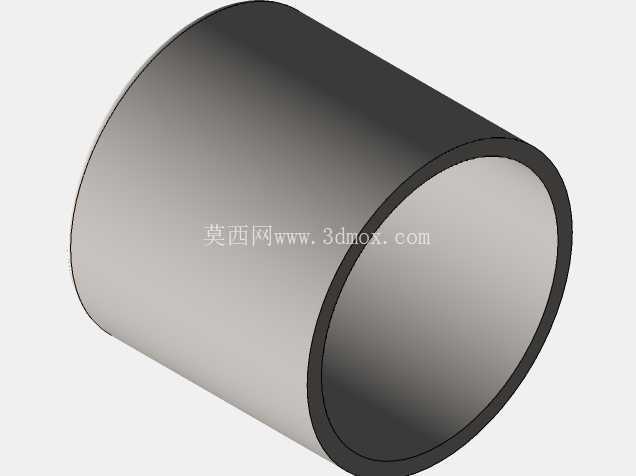

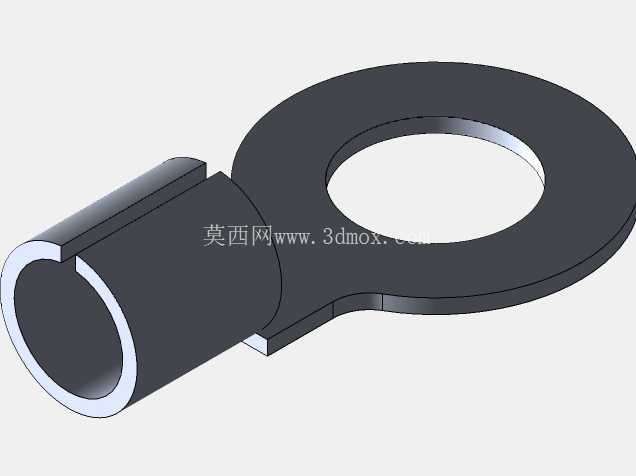

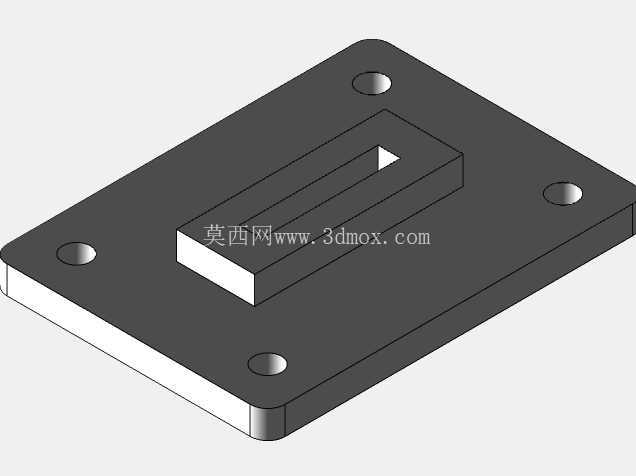

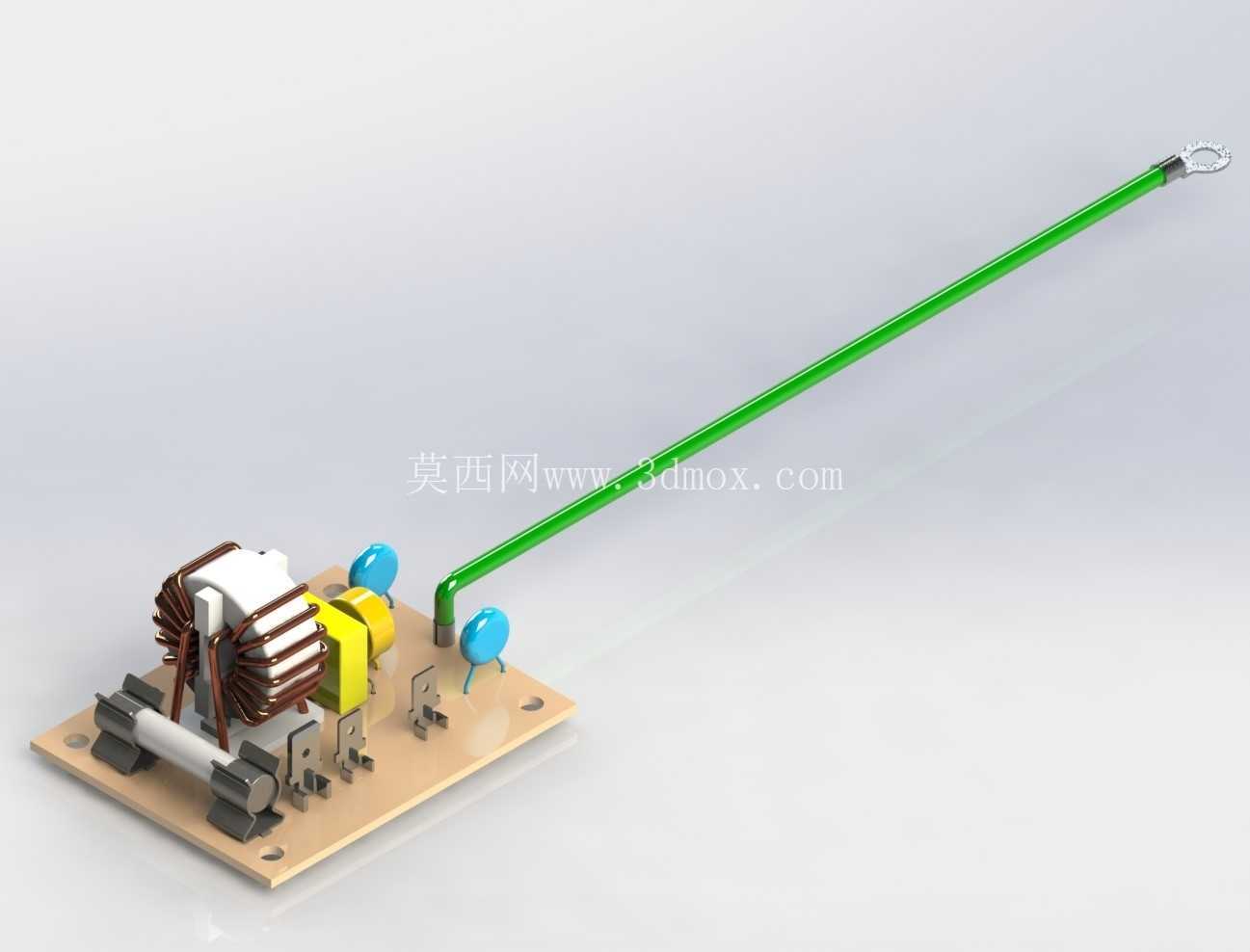

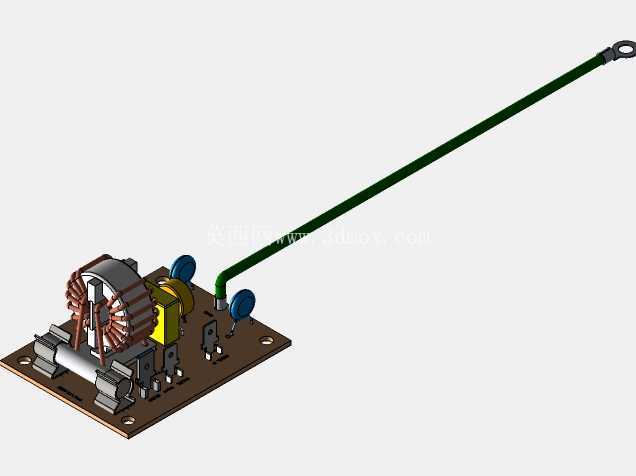

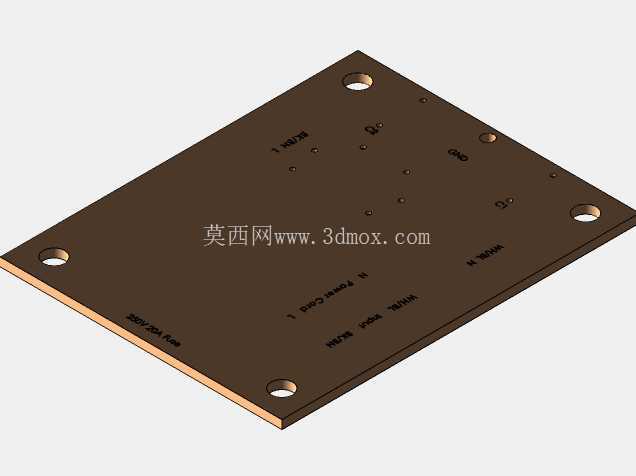

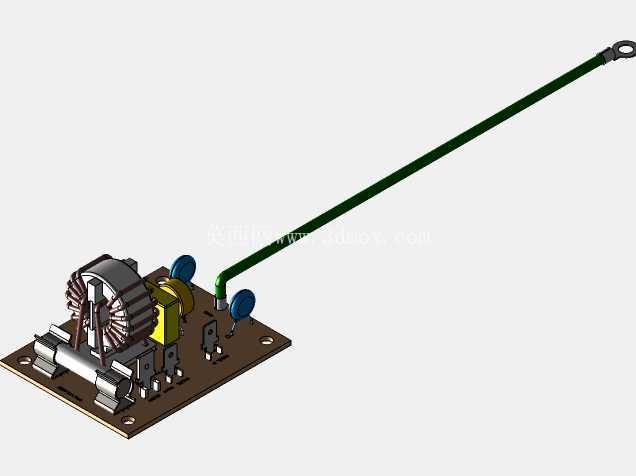

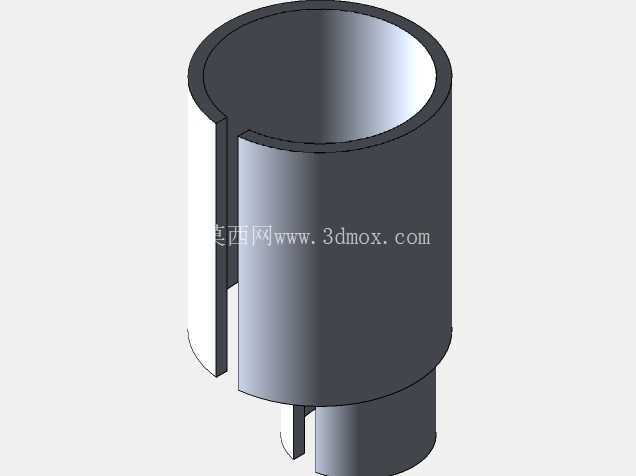

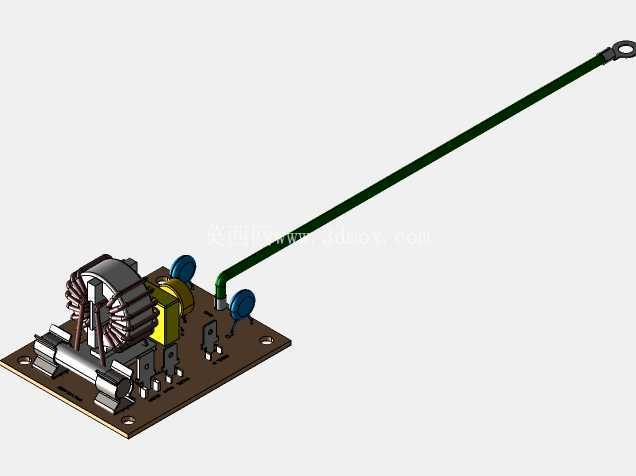

　　这款滤波组件采用PCB板载集成式设计，所有功能元件都集成在一块环氧玻纤基板上，不需要额外的分体式安装支架，基板边缘预留了两个对称的固定孔位，安装时可以直接通过M3规格的螺丝固定在微波炉腔体的接地金属安装位上，基板整体长度控制在65mm以内，宽度为38mm，安装孔中心距为52mm，完全适配常规台式、嵌入式微波炉的进线仓预留安装空间，不会和周边的高压变压器、磁控管散热风道产生结构干涉。进线端采用带绝缘护套的插片式接线端子，出线端直接通过板载焊盘连接到微波炉内部的高压供电回路，接线端的爬电距离满足家用电气安全规范的要求，强电回路和板上低压信号区域的间距预留了足够的安全冗余，避免潮湿环境下出现爬电打火的风险。

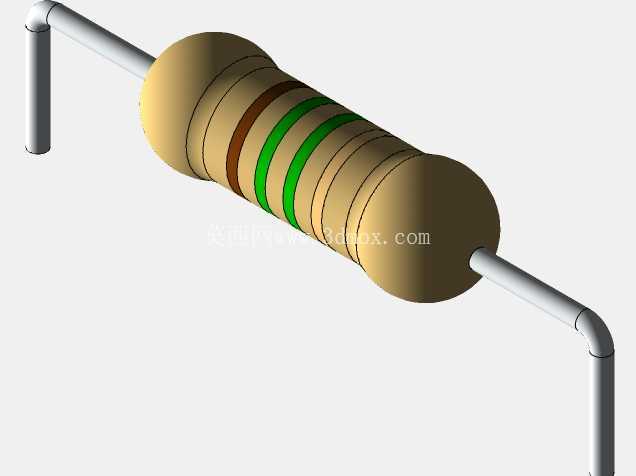

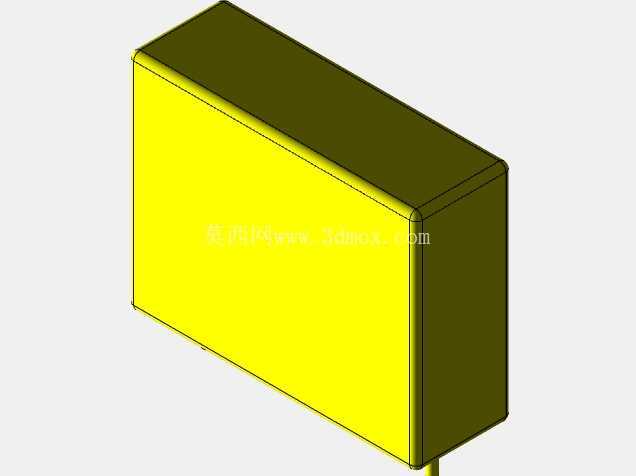

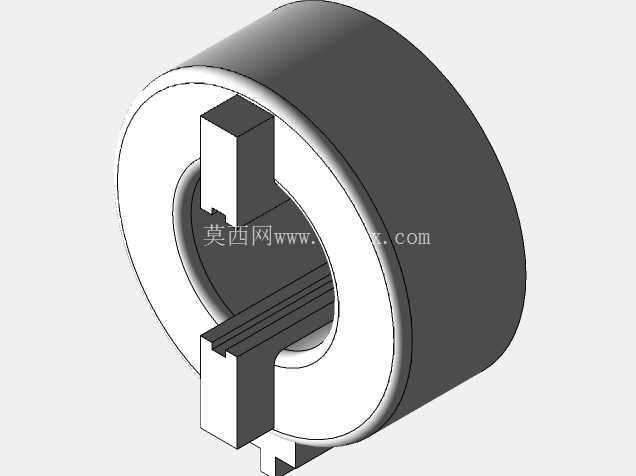

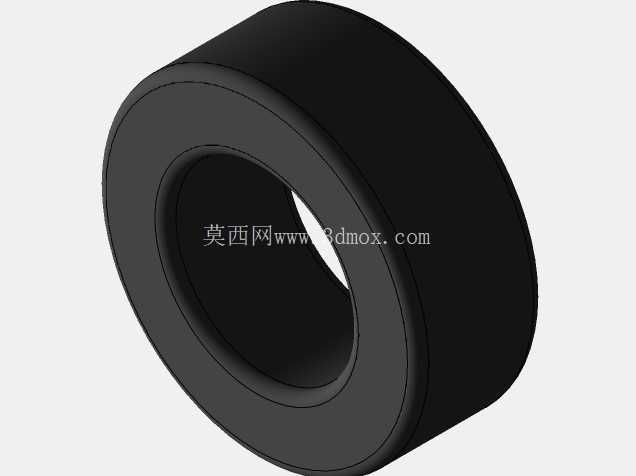

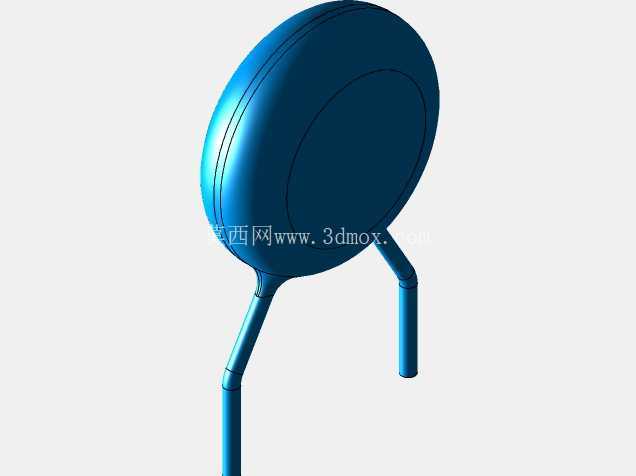

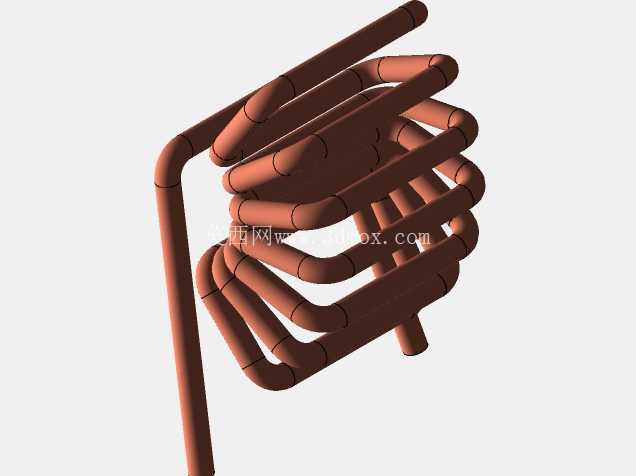

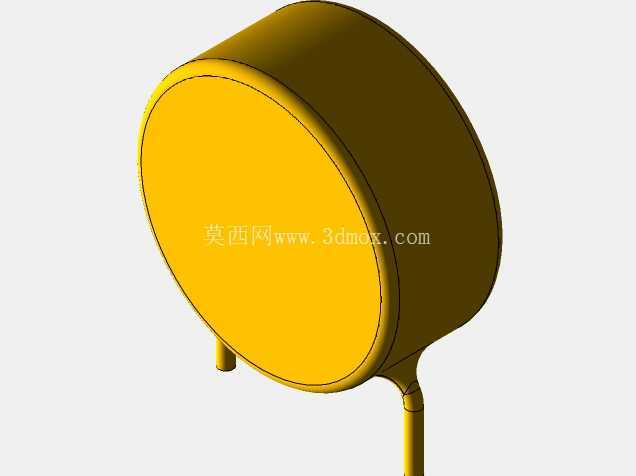

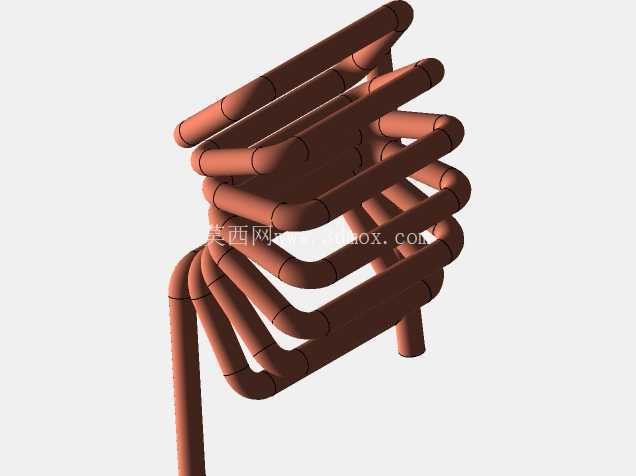

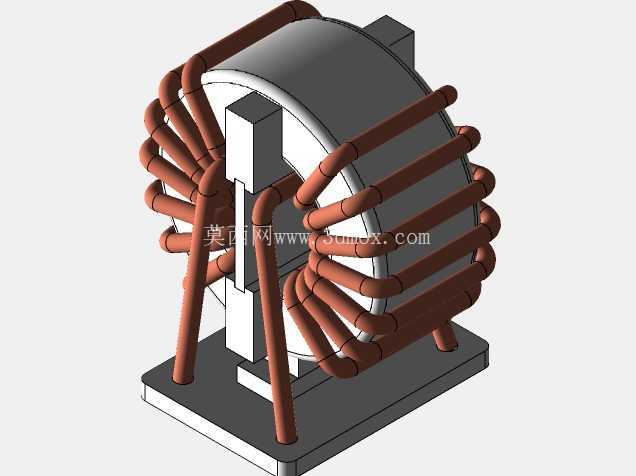

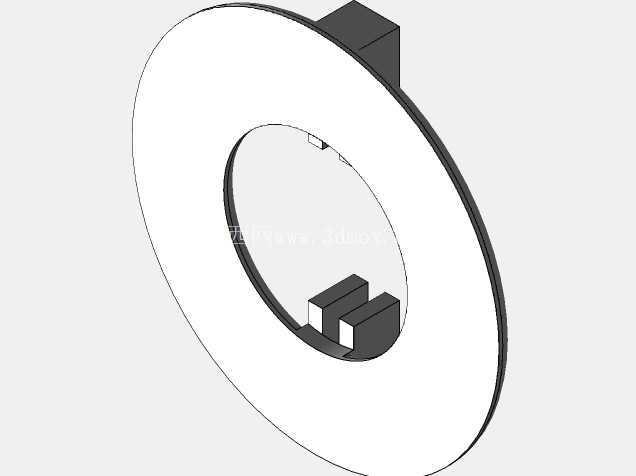

　　功能结构上，组件核心的共模滤波电感采用双线并绕的绕制工艺，两组绕组对称绕制在锰锌铁氧体磁环上，这种绕制方式可以让工频交流电流产生的磁场在磁环内相互抵消，避免磁环出现饱和失效的问题，同时对共模形态的高频干扰信号呈现很高的感抗，将高频干扰信号转化为热能耗散掉。电感旁搭配的黄色安规X电容跨接在火线和零线之间，用于滤除差模形态的高频干扰，两颗蓝色的Y电容分别连接在火线对地、零线对地的路径上，配合接地的金属基板将共模干扰泄放到大地。板载的白色泄放电阻并联在X电容两端，在设备断电后可以快速释放电容上存储的残余电荷，避免用户插拔电源时出现触点麻电的问题。出线端延伸出的绿色绝缘套管包裹的内部连接线，直接连接到后续的高压整流回路，套管的耐温等级达到125℃，可以耐受微波炉仓内长期工作的高温环境，不会出现绝缘层老化脆裂的问题。

　　从设计思路来看，这款组件没有采用分体式元件零散安装的方案，而是将所有滤波元件集成在同一块PCB上，一方面可以缩短元件之间的连线长度，减少高频信号因连线过长产生的寄生参数，保证滤波频段可以覆盖到微波炉工作产生的干扰频段，另一方面集成式的结构可以减少生产过程中的装配工序，工人只需要固定基板、插接两端的接线就可以完成滤波组件的安装，相比分体式接线的方案装配效率提升40%以上，同时也避免了人工接线时出现的接线错误、虚接等质量隐患。板上元件的排布充分考虑了散热需求，发热相对明显的泄放电阻布置在基板靠近散热风道的一侧，电感和电容元件之间预留了2mm以上的间距，避免长期工作时热量累积加速电容的电解液干涸失效。所有元件的引脚都采用波峰焊工艺焊接，焊盘的尺寸经过优化，既保证足够的焊接强度，也避免焊锡过多造成相邻引脚之间的短路。

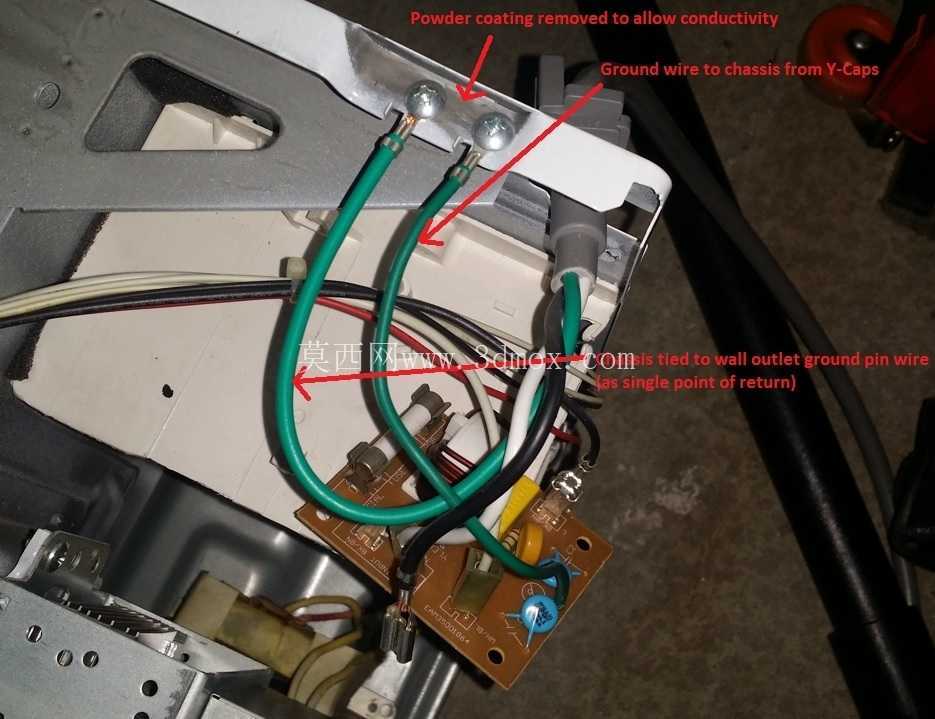

　　在实际选型适配时，这款滤波组件的额定工作电流匹配常规1000W-1800W功率段的家用微波炉，额定工作电压覆盖220V/50Hz的民用供电规格，插入损耗参数在150kHz-30MHz的传导干扰测试频段内可以达到20dB以上的衰减量，完全满足家用电气的EMC认证要求。安装时需要注意基板的接地焊盘必须和微波炉的金属腔体可靠连接，接地电阻控制在0.1Ω以内，否则Y电容的泄放路径无法形成，会大幅降低共模干扰的滤除效果，同时接线端的插片需要套好对应的绝缘护套，避免和周边的金属部件距离过近造成放电问题。
