感应式皂液器内置电控功能组件结构

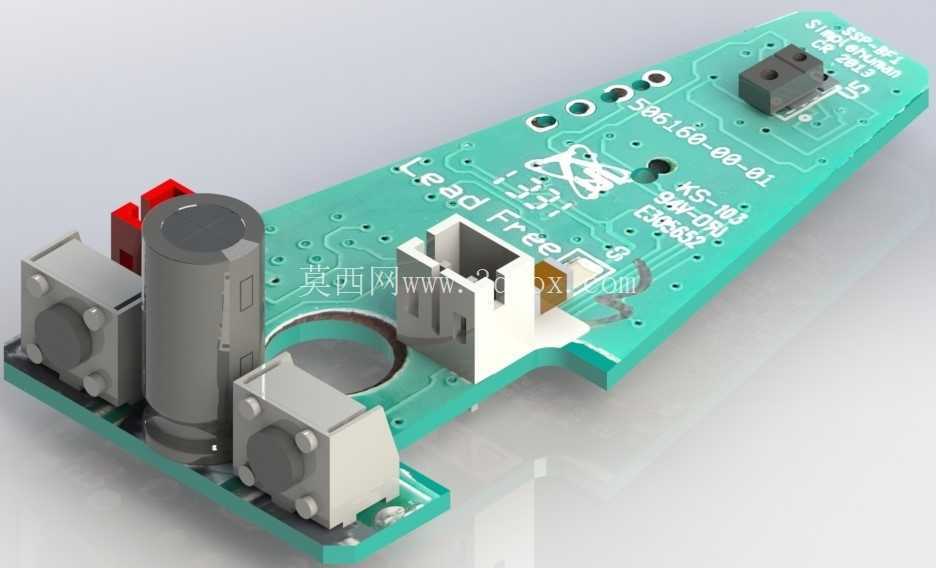

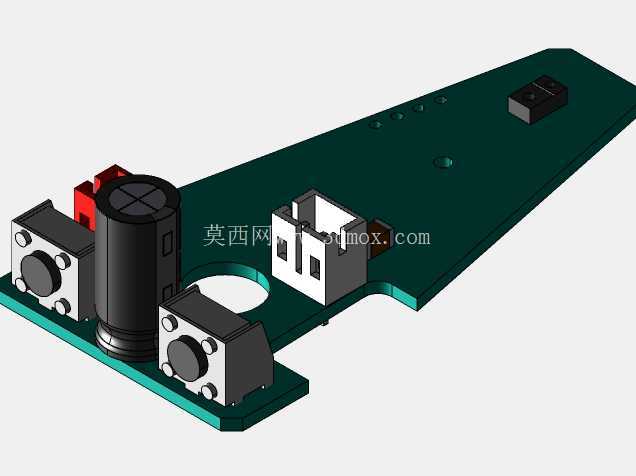

　　这套组件是自动感应皂液器的核心功能承载部分，日常在公共卫生间、家用洗手台、餐饮后厨洗手区见到的无接触出液设备，核心的感应触发、动力输出、供电承载都集成在这块PCB基板上，不需要额外搭建复杂的走线支架，所有功能元件直接通过板载线路完成信号与电力连通，大幅压缩了整机内部的装配空间。

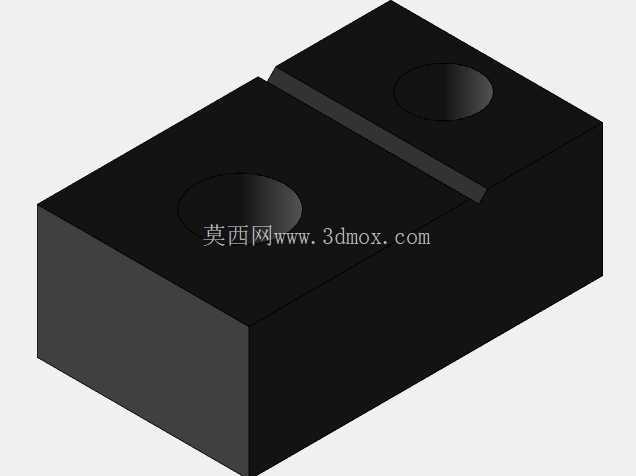

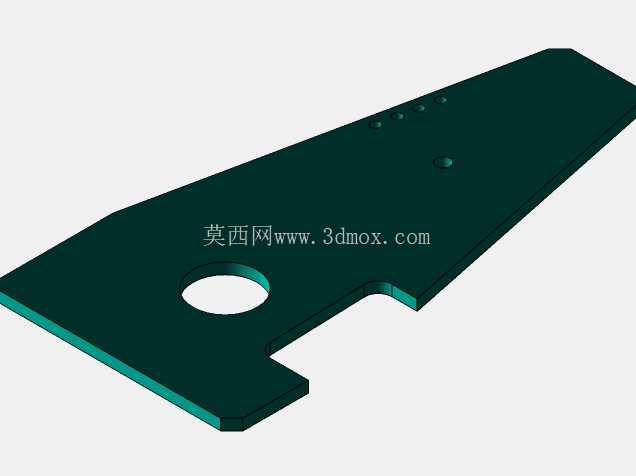

　　从实际装配边界来看，整块PCB采用异形裁切，完全贴合皂液器外壳的内部型腔轮廓，板上预留的两个圆形过孔是外壳定位柱的穿装位，装配时直接将PCB卡入壳内定位柱，打两颗螺丝即可完成固定，不需要额外设计压片或者卡扣结构，能有效减少整机的零件数量，降低装配工时。板载的元件布局完全按照出液逻辑排布：靠近出液口一侧的板边位置预留了红外传感器的焊装位，使用时传感器正对下方伸手区域，无遮挡时处于待机低功耗状态，检测到手部反射的红外信号后立刻触发动力回路。

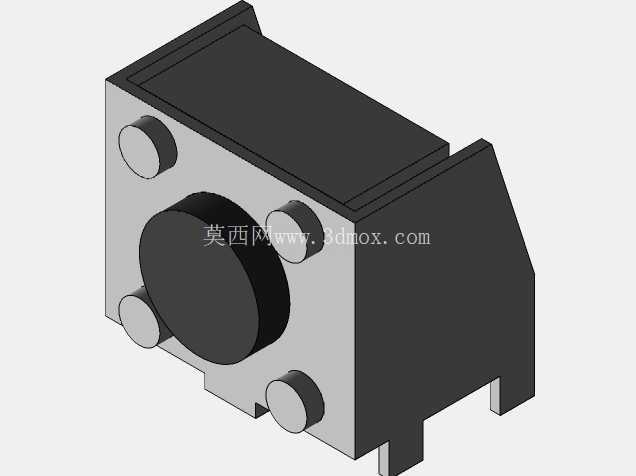

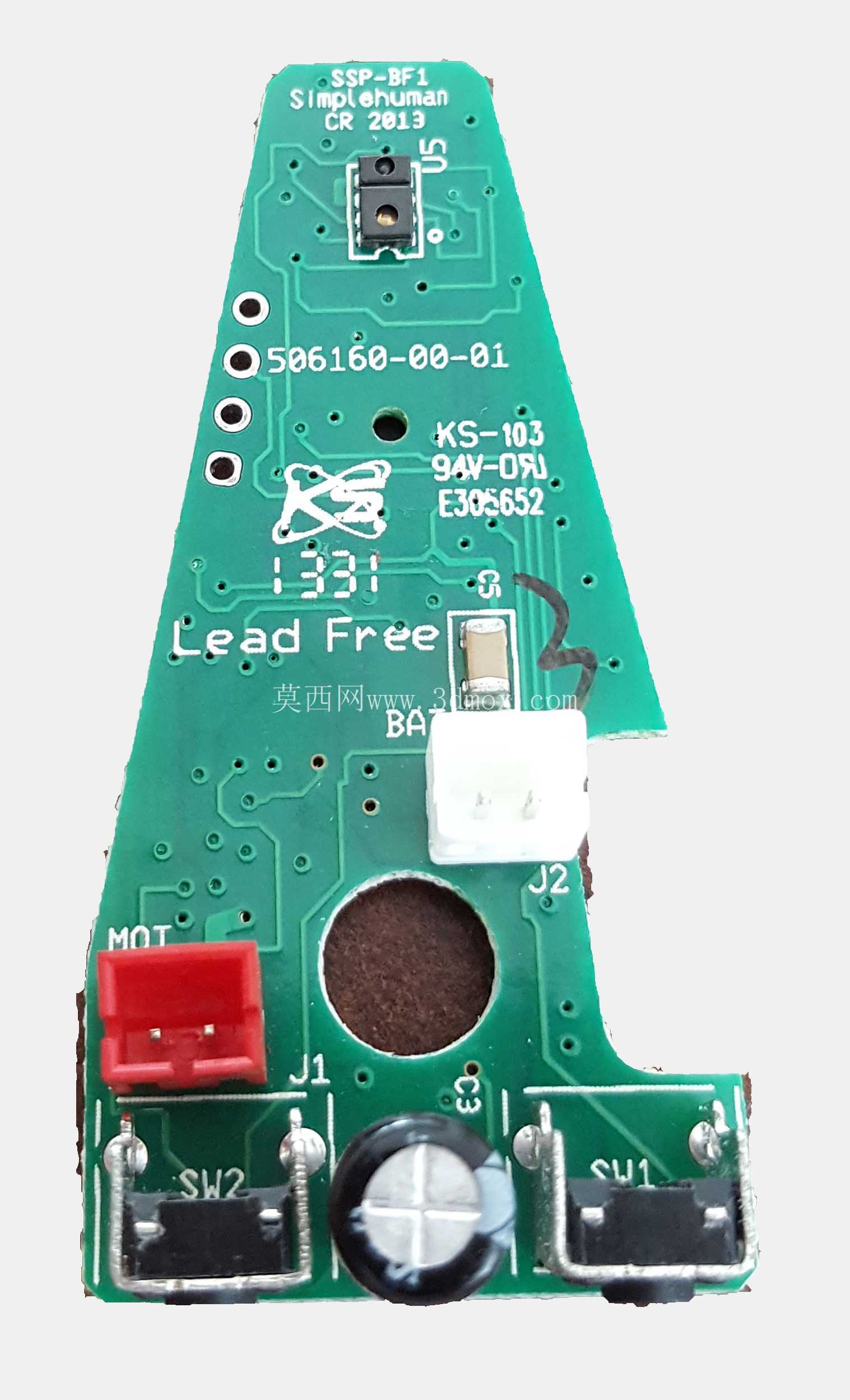

　　动力部分采用直连式微型泵安装位，圆柱形的泵体通过两个侧装的塑料固定座锁附在PCB上，泵的进液端直接对接皂液储液腔的出液口，出液端延伸至设备出液嘴，省去了中间的连接软管，避免长期使用后软管老化漏液的问题。泵体旁侧的两个微动开关分别对应手动出液触发与设备复位功能，即使感应模块出现临时故障，也可以通过按键完成出液操作，适配不同使用场景的需求。供电部分采用两节AA电池的弹片焊装位，相比四节电池的方案，在保证续航满足日常家用3个月以上使用需求的前提下，进一步压缩了电池仓的占用空间，电池弹片直接焊装在PCB上，不需要额外的电池仓导线连接，减少了线路松脱的故障点。

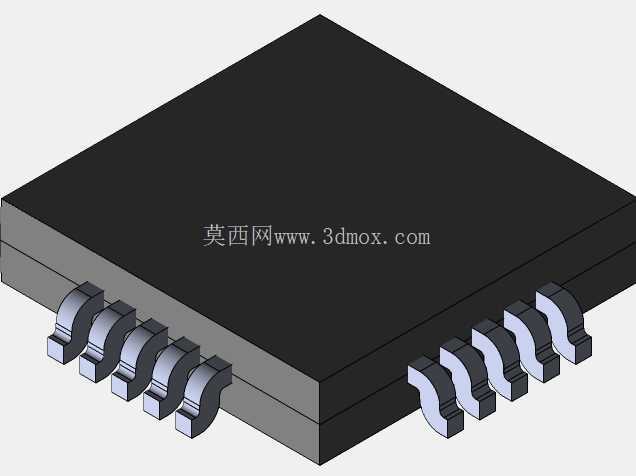

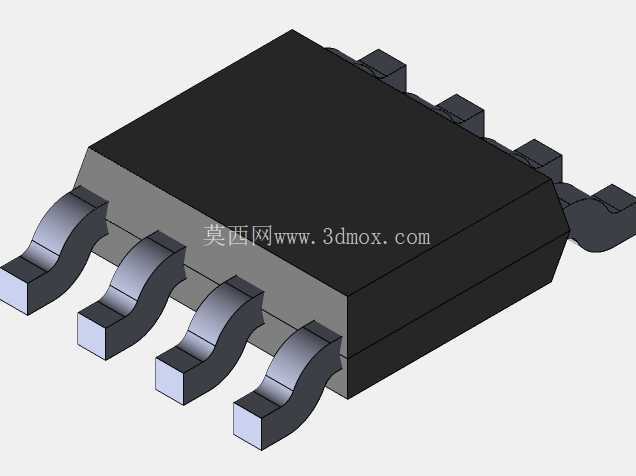

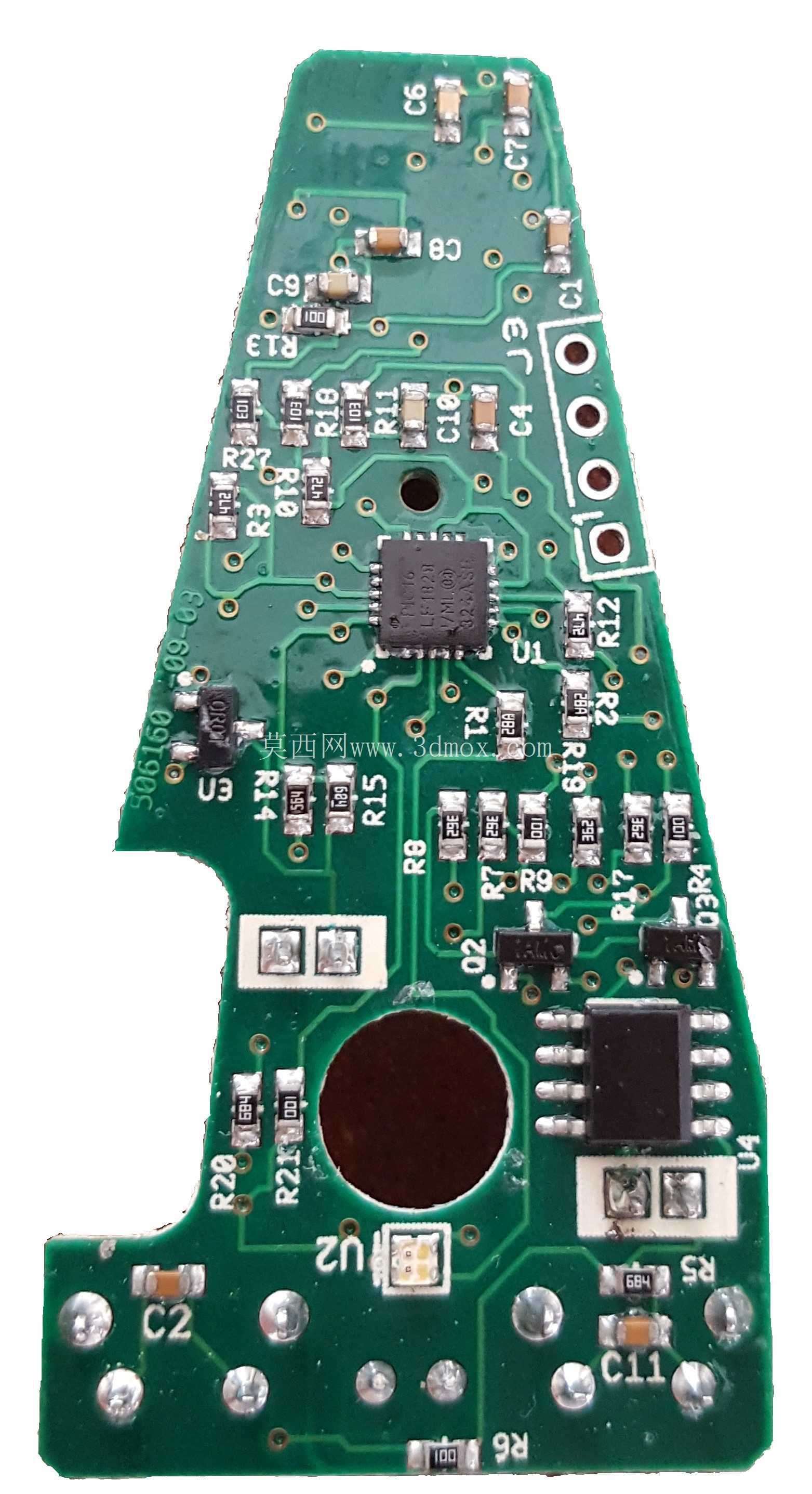

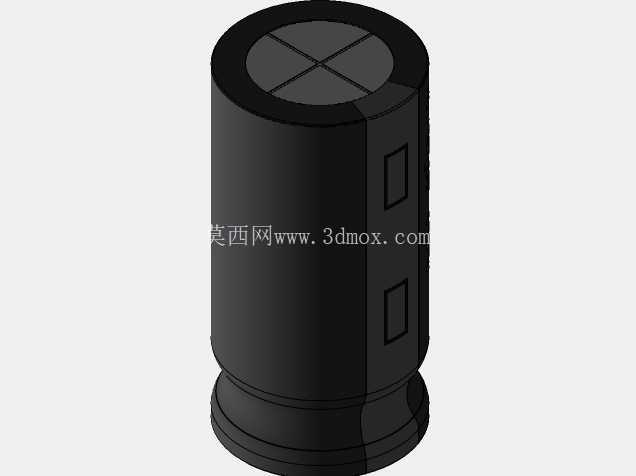

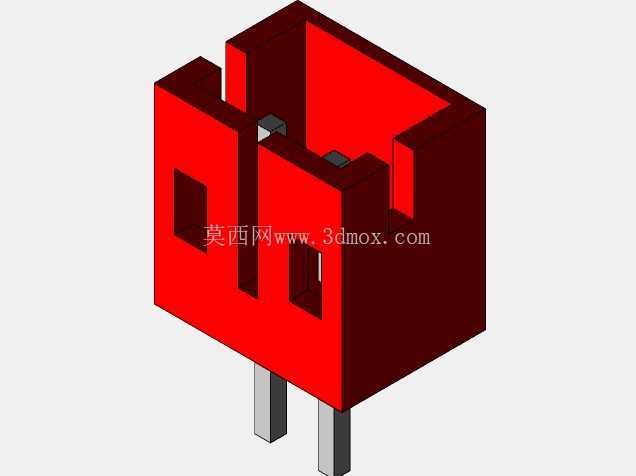

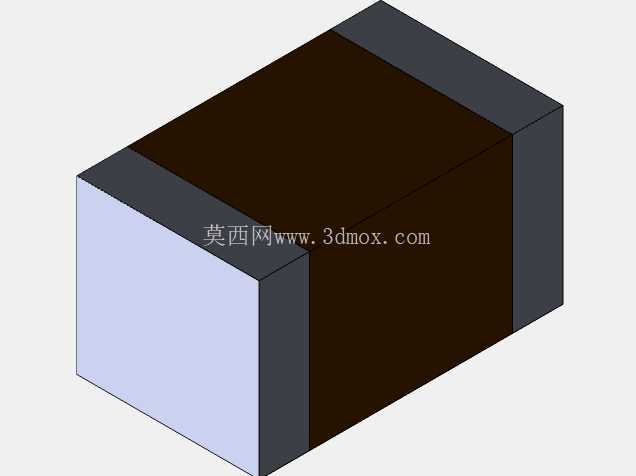

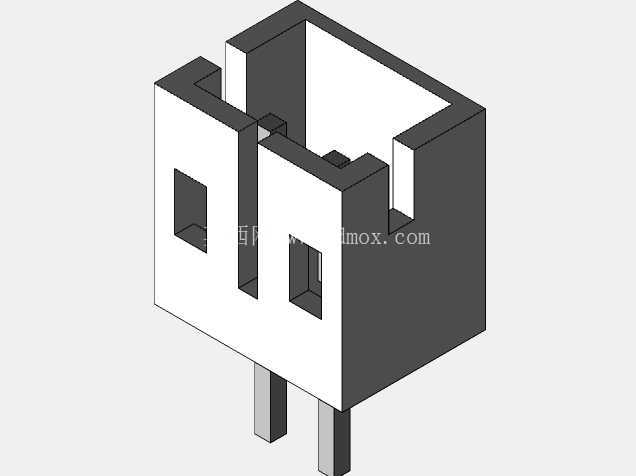

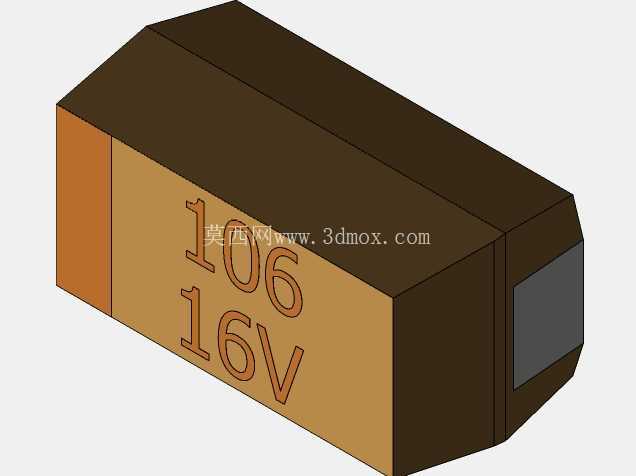

　　设计时充分考虑了卫浴场景的使用特性，板载元件全部采用低高度贴片+矮型直插元件的选型，整体元件最高点不超过18mm，配合外壳的防水筋位，可以在板面上喷涂三防漆，避免洗手时溅入的水汽、皂液腐蚀板载线路。板上预留的方型接口是储液腔液位检测的扩展位，后续升级带缺液提醒的版本时，不需要重新开模或者改板，直接焊接液位传感器引脚即可完成功能迭代，能有效缩短衍生产品的开发周期。

　　从结构可靠性角度看，所有重型元件比如泵体、电池弹片、微动开关的焊盘都做了加大处理，并且增加了过孔透锡设计，设备跌落或者长期震动时不会出现元件脱焊的问题。PCB边缘做了圆角处理，装配时不会刮伤外壳内壁的防水胶层，板上预留的缺口位置刚好对应外壳上的导光条位置，板载的状态指示灯可以通过导光条将光线传导至外壳表面，提示用户设备的工作状态与电池电量情况。

　　这套组件的设计逻辑完全围绕卫浴类小家电的量产需求展开，在满足自动感应出液核心功能的前提下，尽可能将更多功能集成在单块PCB上，减少额外的结构件与连接线，既降低了物料成本，也减少了装配环节的人工成本，同时低功耗的元件选型搭配两节AA电池的供电方案，也避免了内置电池充电结构带来的防水设计难题，非常适合中小批量的卫浴类小家电产品快速落地生产。
