反渗透水系统T型阀杆快插适配接头

　　在民用及商用反渗透水处理设备的管路布设场景中，这类T型阀杆适配器是解决管路分流、测压点接驳的核心小尺寸配件，很多现场安装人员在改造RO水系统时，经常会遇到需要在主管路不截断的前提下引出旁通支路接水压表、或者将处理后的纯水导回储水箱与龙头供水端的需求，传统的三通接头需要热熔或者螺纹旋接，不仅安装效率低，在狭小的设备机箱内部操作时还容易因为拧接过紧造成塑料管路开裂，快插式的T型阀杆适配器就是针对这类痛点优化的结构。

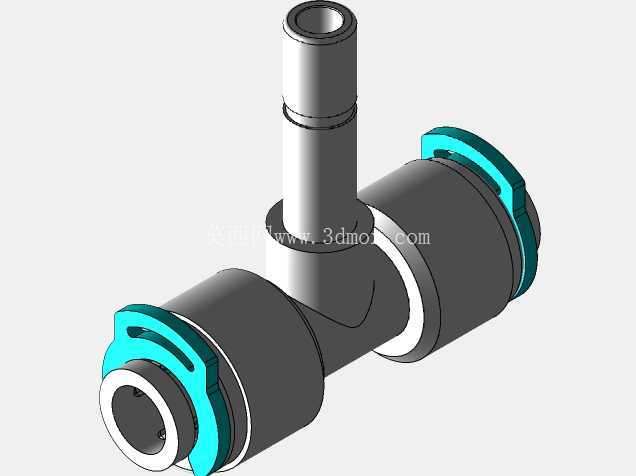

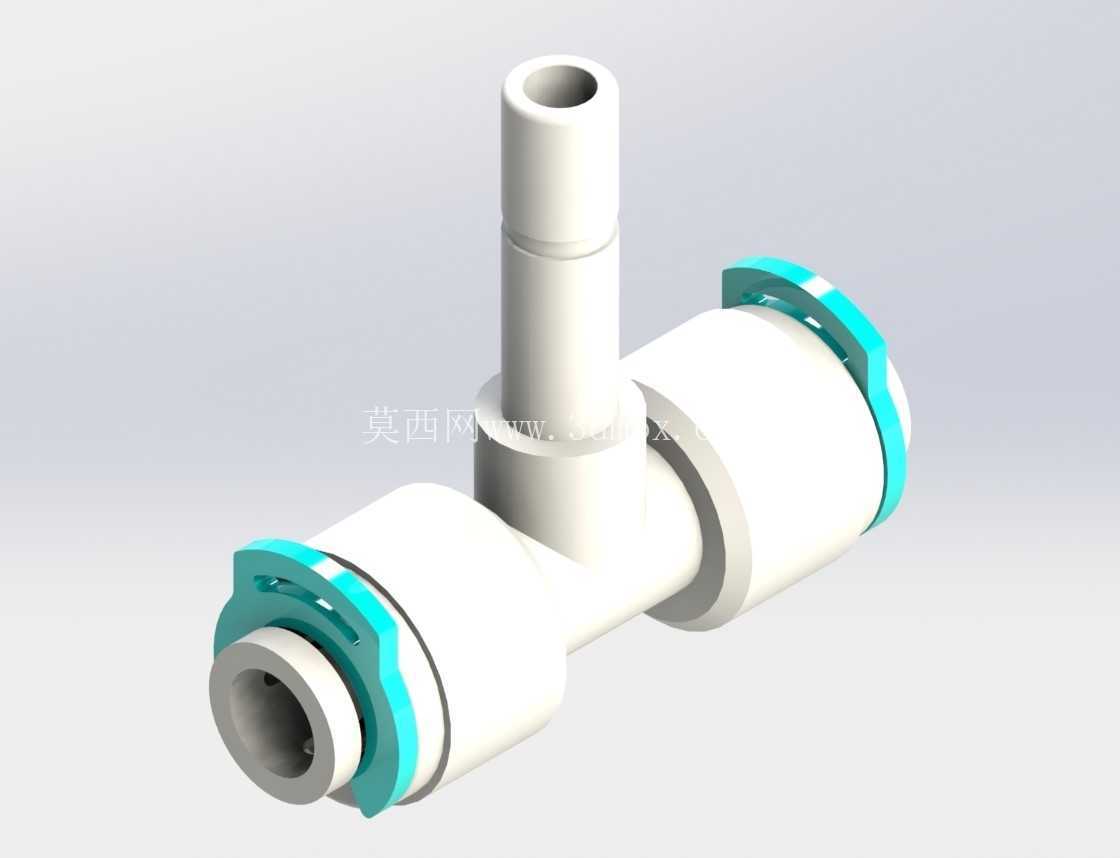

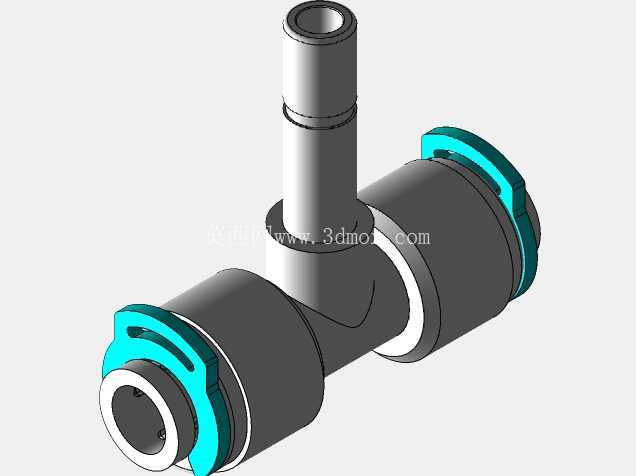

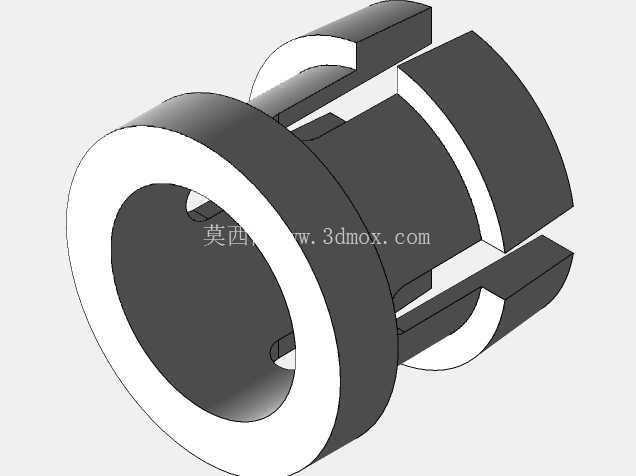

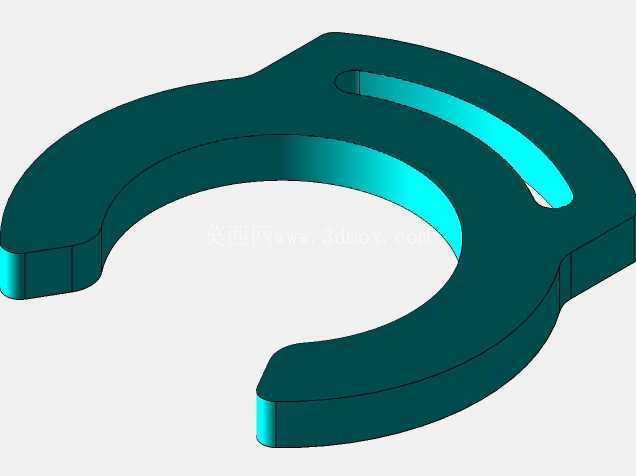

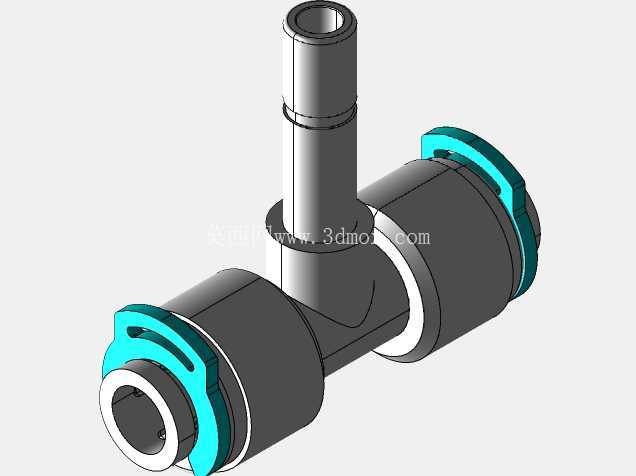

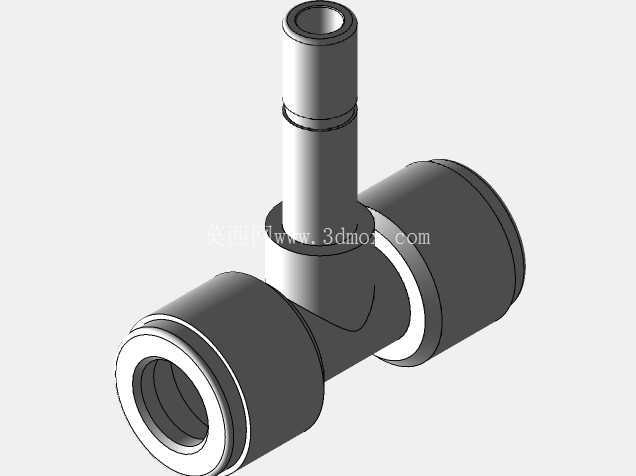

　　从结构设计逻辑来看，这款适配器采用T型三通布局，两个同轴的快插接口用于串联接入主水管路，垂直方向的插接杆用于对接旁通功能部件，快插端的结构沿用了气动快插接头的成熟密封逻辑，内部设置了不锈钢卡爪与丁腈橡胶密封圈，管路插入时卡爪会自动卡紧PE管外壁的环形纹路，密封圈则贴合管路外壁实现静密封，不需要额外缠绕生料带或者涂密封胶，安装时只需要将裁切平整的PE管垂直插到底即可完成密封固定，拆卸时只需要按下接口端部的青蓝色释放卡圈，卡爪就会松开管路，可直接拔出管路调整位置，重复安装拆卸不会损伤密封结构，非常适合RO系统后期维护时的管路调整作业。

　　从安装边界尺寸来看，这款适配器的主体采用食品级POM材质注塑成型，整体耐水压能力可达1.0MPa，完全满足RO系统反渗透膜前0.4-0.6MPa、膜后0.1-0.2MPa的工作压力区间，两个水平快插接口适配常规RO系统通用的1/4英寸PE供水软管，垂直方向的插接杆尺寸匹配常规压力表的快接输入口以及水箱回水端的标准插接尺寸，整体结构的转角处都做了R2的圆角过渡，避免注塑成型时出现应力集中点，长期在带水带压工况下工作不会出现开裂渗漏问题。

　　在实际功能落地层面，这款适配器除了常规的三通分流作用外，垂直端的阀杆结构还可以配合小型截止阀芯实现支路的通断控制，不需要在旁通支路额外加装独立阀门，进一步压缩了管路安装所需要的空间，很多台下式家用RO净水机的机箱内部空间非常局促，管路与滤芯、增压泵的间隙往往不足10mm，这类集成化的快插T型接头可以大幅减少管路接头的数量，降低整个系统的渗漏风险点。设计过程中针对RO系统的水质特性，所有过水部件都采用符合涉水卫生标准的材质，不会在长期过水过程中析出异味或者杂质，影响出水水质，快插端的青蓝色释放圈做了防滑纹理设计，在机箱内狭小空间操作时，即使手上沾有水渍也可以轻松按下卡圈完成管路拆卸。

　　从管路流道设计来看，适配器内部的流道做了圆弧过渡处理，没有直角转角造成的流道突变，水流经过三通位置时不会产生明显的紊流与压损，不会因为加装这个接头造成整机出水流量衰减，垂直支路的流道孔径与主路孔径保持一致，接压力表时可以准确反馈主路的实时水压，不会因为节流造成压力检测数值偏差，很多现场运维人员在排查RO系统泵压异常、膜堵塞问题时，就可以利用这个接头的旁通接口快速接驳压力表，不需要剪断主管路加装测压点，大幅提升故障排查的效率。在结构细节上，快插接口的端部做了导向倒角，管路插入时可以顺利对准密封圈与卡爪位置，不会出现插偏造成密封圈切边漏水的问题，主体外部的加强筋布局沿着流道压力方向布置，在1.5倍额定压力的水锤冲击测试下，不会出现主体变形、卡爪松脱的问题，完全适配RO系统启停时增压泵产生的短时水锤冲击工况。
