SR560肖特基整流二极管轴向封装结构

　　在低压大电流整流回路的设计选型中，肖特基势垒二极管的正向压降特性直接决定了电源转换环节的损耗水平，SR560作为额定电流5A、反向耐压60V的轴向封装器件，常被应用在太阳能充放电控制板、便携储能设备低压输出端、车载低压供电回路这类对导通损耗敏感的场景中。从实际使用场景来看，这类轴向引线器件适配波峰焊、手工焊两类常规焊接工艺，不需要额外定制异形焊盘，在单面板、双面板的PCB布局中都能灵活布置，尤其适合小功率电源模块的紧凑化设计，不需要为器件预留过大的散热空间，依靠自身金属本体与引线就能完成常规工况下的热量传导。

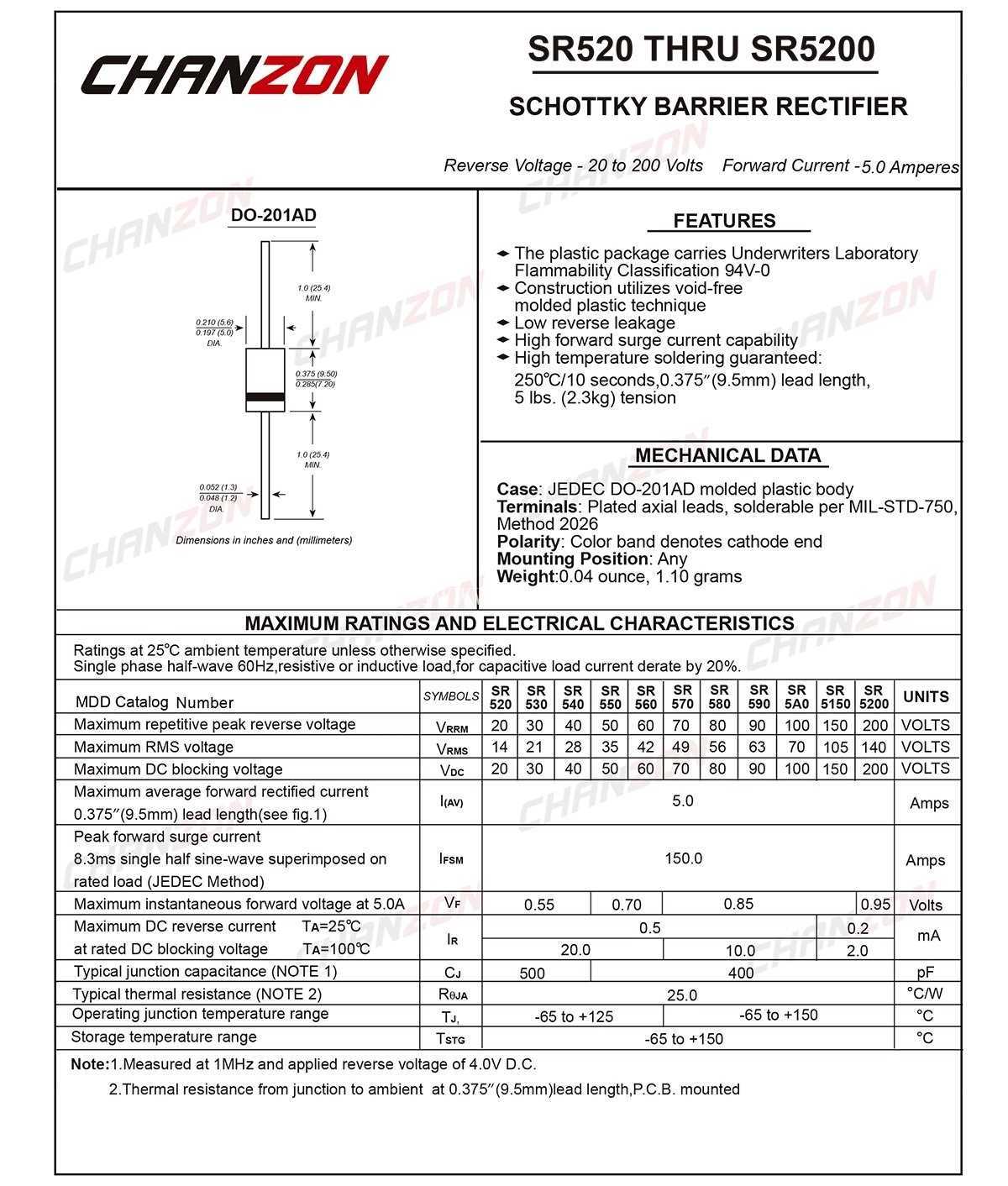

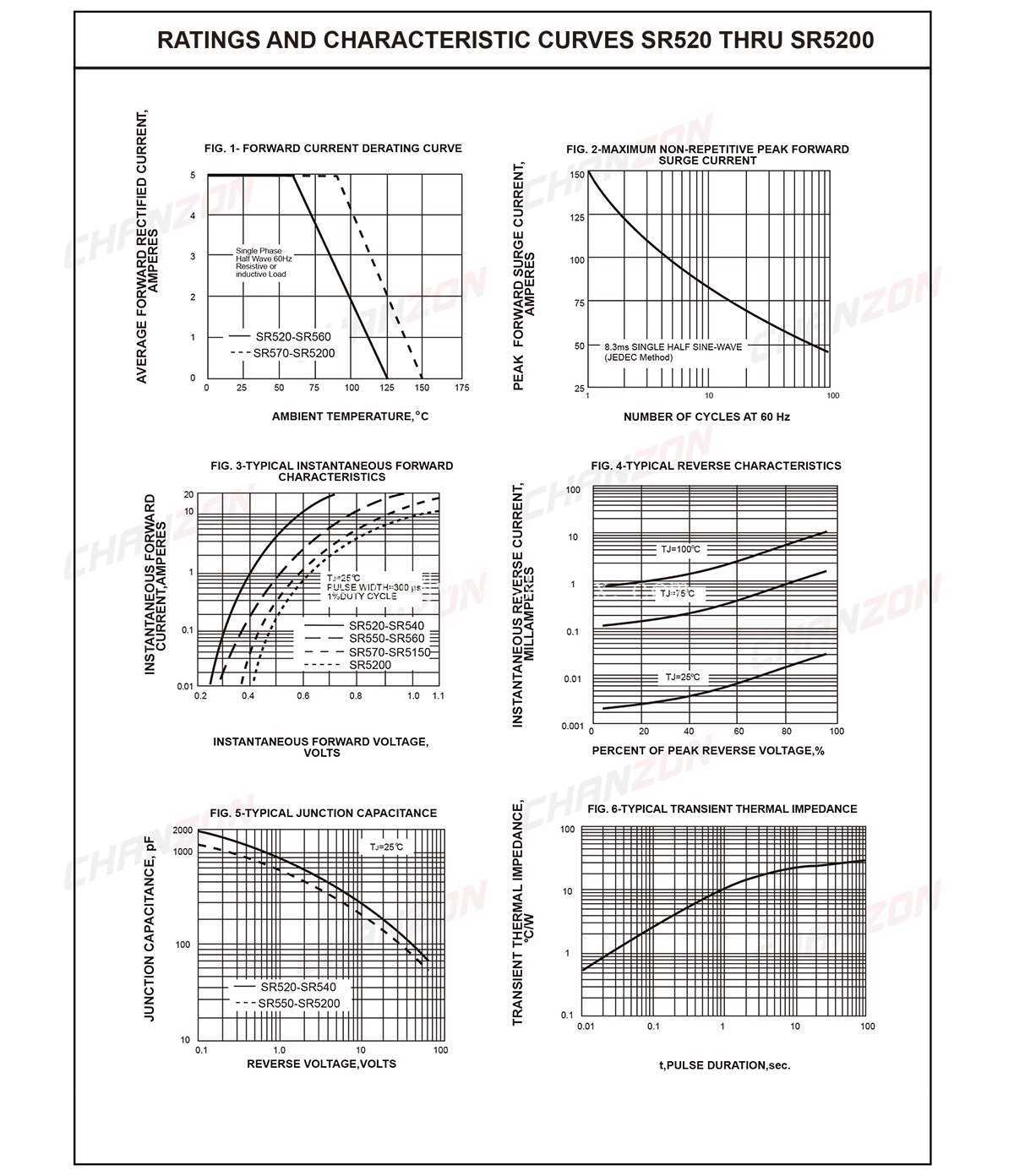

　　从功能特性上看，该器件采用肖特基势垒结构，相比普通硅整流二极管，正向导通压降低至0.7V@5A，在5A持续导通工况下的自身发热远低于同规格普通整流管，反向恢复时间极短，能适配几十kHz级的高频整流场景，不会因为反向恢复电流过大造成额外的开关损耗，在太阳能板对超级电容、锂电池组的充电回路中，能有效降低充电过程中的压降损失，提升太阳能能量的利用效率。需要注意的是，选型时要匹配实际回路的峰值电流，避免持续过流造成器件热击穿，在持续满负载工作的场景下，可适当给器件本体增加小型散热铜套，进一步降低结温提升工作可靠性。

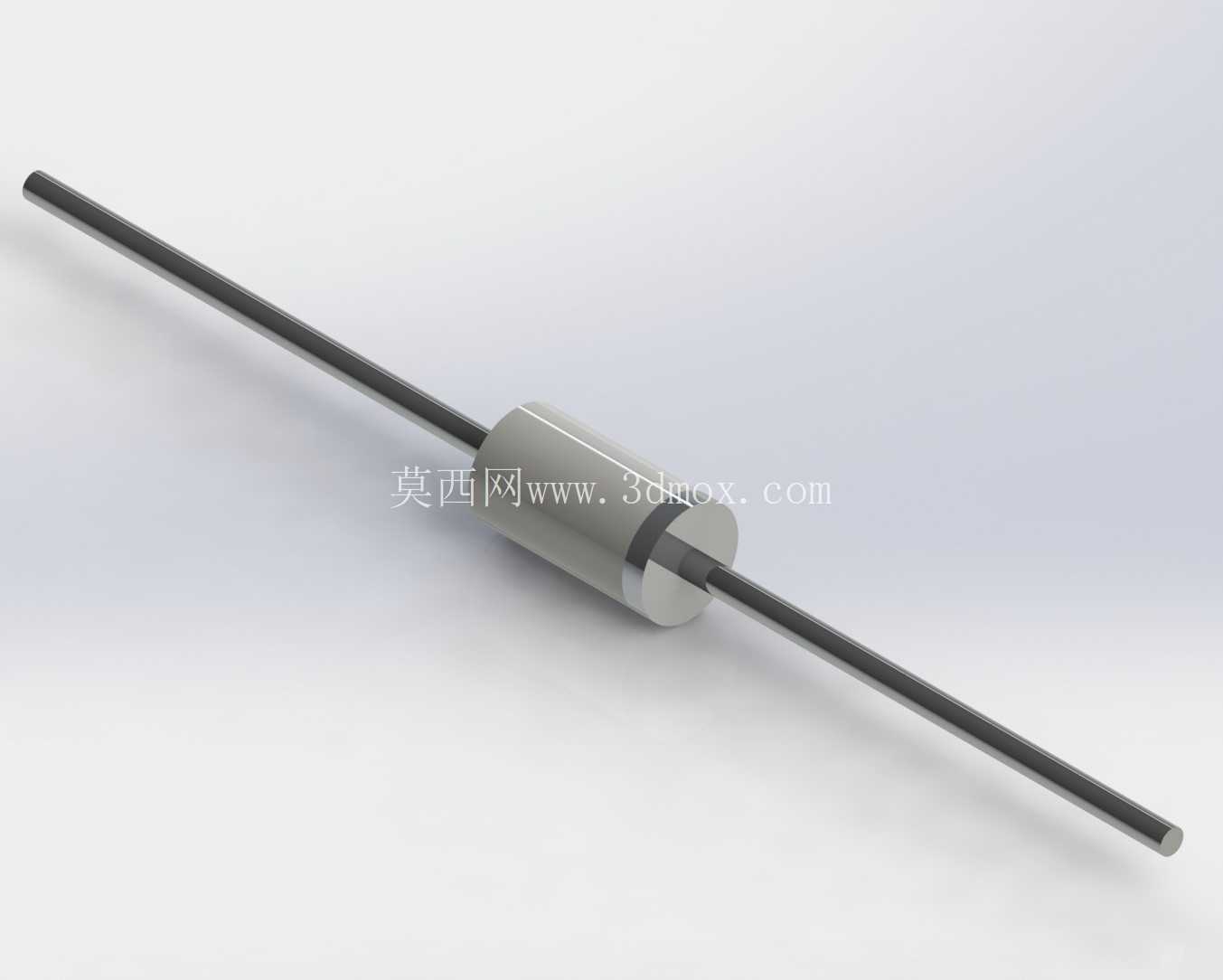

　　从结构设计维度看，该器件采用经典DO-201AD轴向封装，两端为镀锡铜质引线，中间为圆柱形金属密封本体，本体内部通过键合工艺连接肖特基芯片与两端引线，外部采用环氧树脂与金属外壳组合密封，能抵御常规工况下的潮湿、盐雾侵蚀，满足工业级场景的使用要求。建模过程中需要严格匹配实际器件的尺寸边界：本体圆柱直径控制在4.2mm左右，本体长度控制在7.5mm左右，两端引线直径为1.2mm，引线总长度控制在25mm/侧，引线与本体的同轴度公差控制在0.1mm以内，确保模型导入PCB装配环境后，不会出现焊盘与引线位置不匹配、器件与周边元件干涉的问题。

　　在PCB布局的安装边界设计上，这类轴向器件通常采用卧式贴板安装，安装时器件本体距离PCB板面高度控制在1mm以内，两端引线弯折处距离本体根部的距离不小于2mm，避免弯折应力传递到本体内部造成芯片损坏；如果采用立式安装，需要预留的垂直空间高度不小于本体直径加单侧引线长度，同时要考虑器件本体与周边电解电容、电阻等元件的安全间距，高压场景下还要满足电气间隙要求。建模时还原了本体表面的哑光金属质感、引线的镀锡亮面质感，能直接用于产品渲染、装配干涉检查、BOM表可视化展示等场景，结构工程师在做电源模块整体布局时，可以直接调用该模型验证安装空间，不需要反复核对实物尺寸，能有效缩短前期设计的验证周期。

　　在实际电路装配中，这类器件的焊接温度需要控制在260℃以内，单次焊接时长不超过10s，避免高温传导到本体内部损坏肖特基结；器件的引线可焊性符合常规电子装联标准，不需要额外做镀锡预处理就能完成可靠焊接，在批量生产的波峰焊工艺中，过炉后引线的上锡覆盖率能达到95%以上，不会出现虚焊、脱焊的问题。对于需要做灌封处理的电源模块，该器件的密封结构能抵御灌封胶的应力影响，不会因为灌封胶固化收缩造成内部芯片移位或引线断裂，适配户外使用的防水电源、太阳能控制器等产品的生产工艺要求。
