工业用小型皮带输送设备结构设计

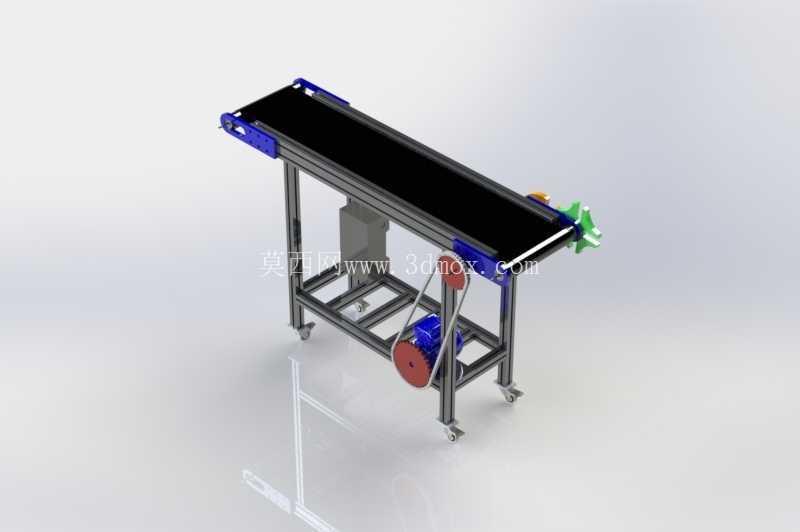

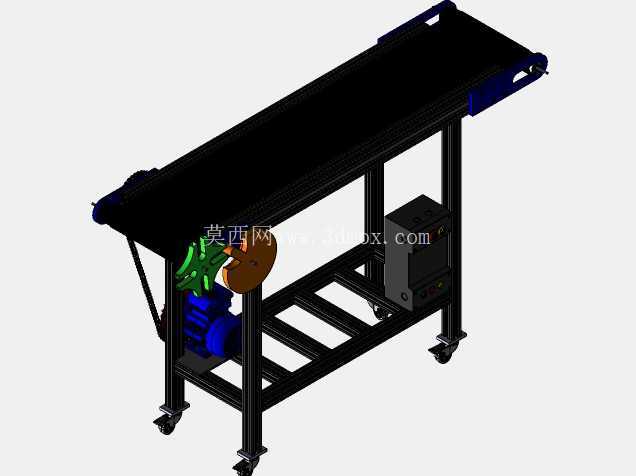

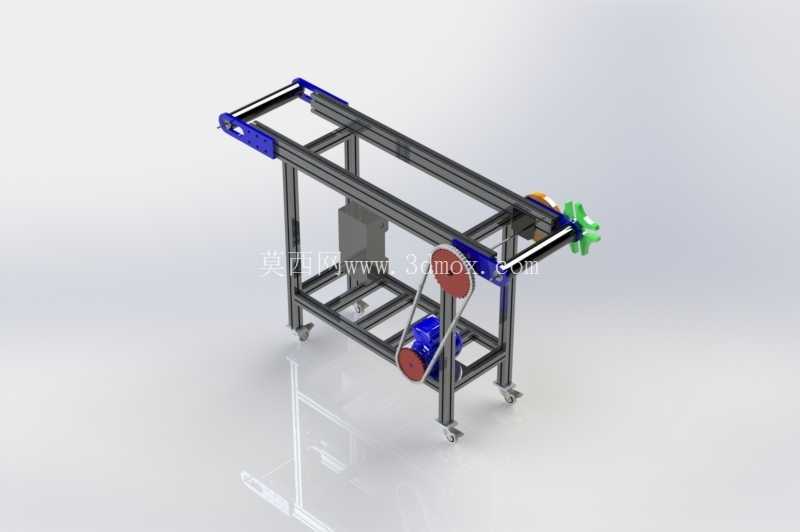

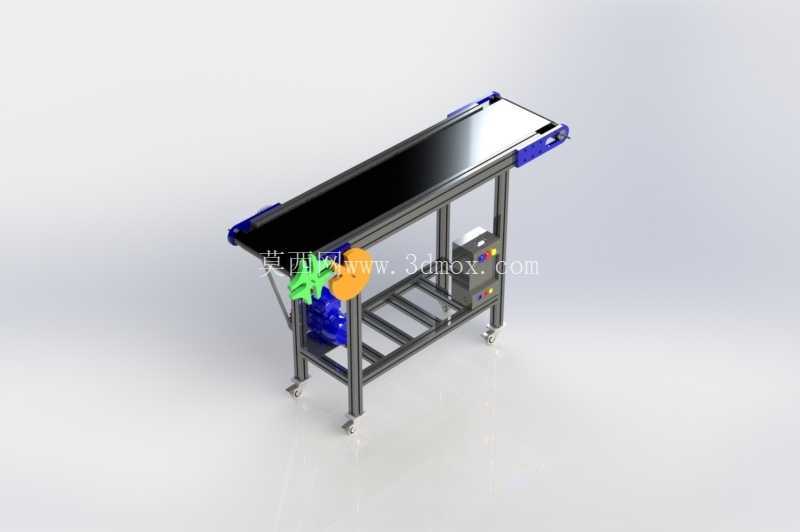

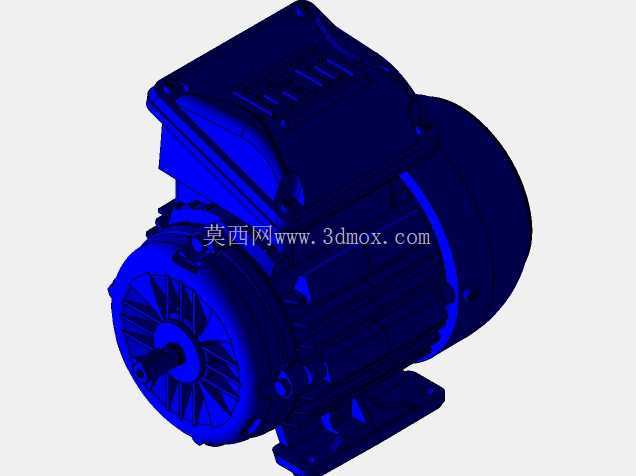

　　设备的驱动端布置在机架一侧，采用电机直连驱动辊的结构，没有额外的复杂传动链，减少了传动环节的功率损耗，日常维护只需要定期检查驱动辊的轴承润滑状态、皮带张紧度即可，不需要拆解复杂的减速箱组件。皮带选用的是黑色哑光PVC材质，表面摩擦系数适中，既可以保证纸质包装盒、小型塑料件、金属冲压件在输送过程中不会出现打滑偏移，又不会因为摩擦力过大导致物料堆积时出现卡滞，皮带下方布置了密集的托板支撑，避免长时间承重后皮带出现下凹变形，保证输送面的平面度，对于需要在输送线上做视觉检测、条码扫描的工位来说，平整的输送面可以大幅降低检测误判率。在电子组装、轻工包装、小型零部件加工的车间产线布局里，这类小型皮带输送设备往往承担着工序间物料衔接的核心作用，不像大型长距离输送设备需要做复杂的土建基础预留，这类轻量化的输送单元可以直接摆放在工位之间，适配小批量多批次的柔性生产需求。从结构设计逻辑来看，这款设备采用铝型材拼装式机架，摒弃了传统焊接机架的厚重感，型材的标准槽口可以直接加装各类传感器、挡停机构、工装挂架，后期调整工位布局时不需要重新做焊接加工，只需要松开紧固件就能调整机架长度、支脚高度，对于经常换产的中小加工车间来说，这种结构的适配性远高于定制焊接架。

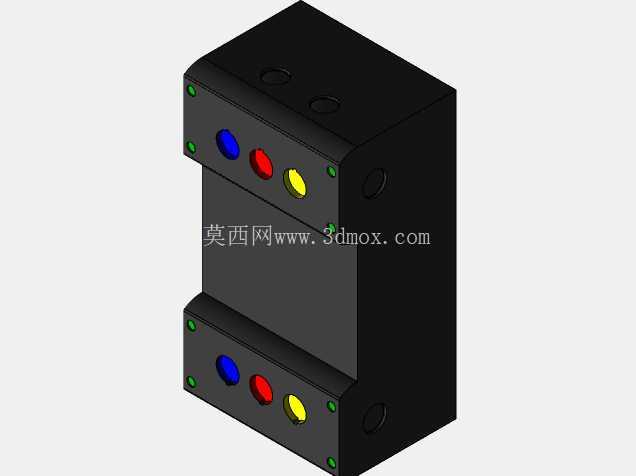

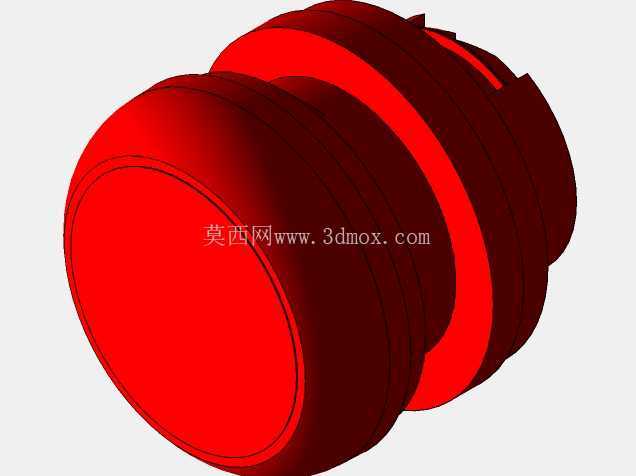

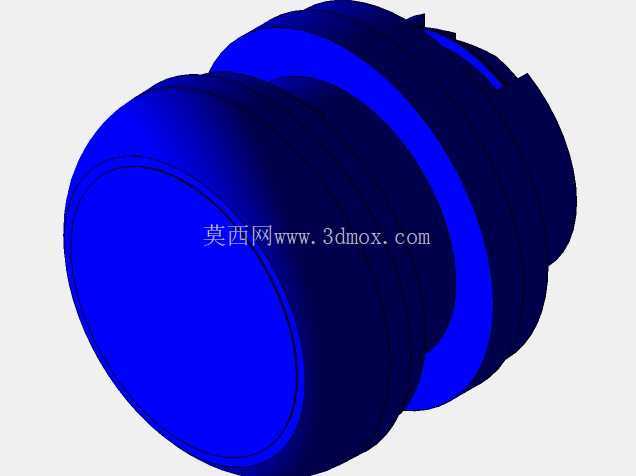

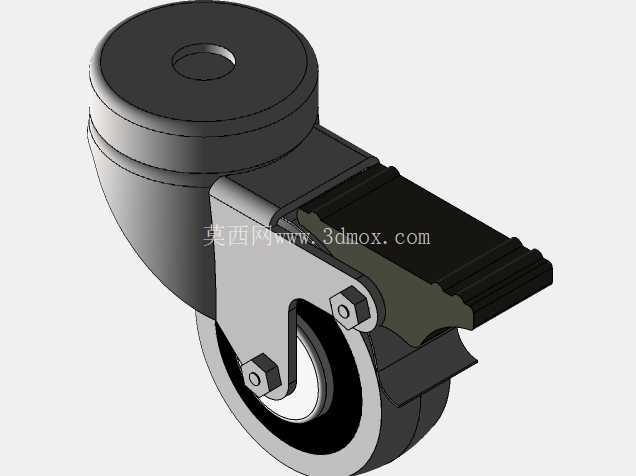

　　机架底部配备了可调脚杯，安装时不需要对地面做高精度找平，只需要调整四个脚杯的高度就能让输送面保持水平，适配不同高度的上下游设备对接，脚杯的防滑橡胶底座可以抵消设备运行时的轻微振动，避免设备长时间运行后出现位置偏移。两侧的皮带挡板采用蓝色工程塑料材质，通过快拆螺丝固定在机架侧边，当输送不同宽度的物料时，可以快速调整挡板间距，防止物料从皮带侧边掉落，挡板的圆弧边缘设计也避免了刮伤操作人员或者刮蹭物料包装。驱动端旁边预留了电气控制盒的安装位，可以直接集成调速器、启停开关、急停按钮，不需要额外外置电气柜，设备的进线口做了防水防尘处理，适配车间里多粉尘、偶尔有切削液飞溅的使用场景。

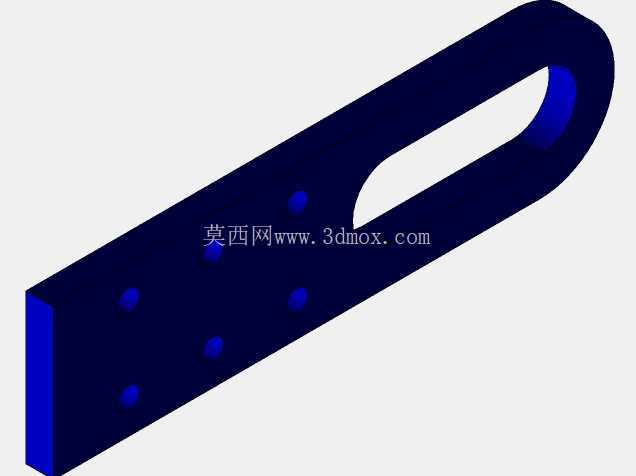

　　从安装边界来看，这款设备的整体宽度控制在0.5米以内，长度可以根据实际需求做模块化拼接，单段标准长度在1.2米左右，输送面高度可以在0.7米到1.1米之间调整，既可以作为独立的物料周转台使用，也可以多段拼接组成更长的流水线，对接注塑机出料口、包装机进料口、加工中心上下料位。设计时特意将驱动电机的安装位置做了下沉处理，不会突出到输送面上方，避免和周边设备产生干涉，电机的散热面朝向机架外侧，长时间连续运行也不会出现过热问题。皮带的张紧机构设计在从动辊端，采用两侧同步调整的螺杆结构，张紧时不需要拆卸护板，只需要用扳手转动两侧的调整螺母就能同步张紧皮带，避免皮带跑偏，日常调整的作业时间不超过五分钟，大幅降低了一线维护人员的操作难度。

　　在实际选型应用中，这类输送设备的额定载重可以满足单段50公斤以内的物料输送需求，输送速度可以在0.1m/s到0.5m/s之间无级调整，既可以满足慢节奏的人工装配工位物料输送，也可以适配快节奏的自动化设备上下料节拍。机架的型材连接处采用内置角码连接，连接强度足够承受日常运行的振动载荷，不会出现长时间使用后机架松动变形的问题，所有外露的紧固件都采用不锈钢材质，在潮湿的包装车间或者有轻微腐蚀性气体的加工车间里也不会出现锈迹，减少后期的维护更换成本。设备的整体重心偏低，即使在输送面单侧放置较重的工装，也不会出现倾翻风险，不需要额外做地面固定，适合需要经常调整产线布局的柔性生产车间使用。
