学生设计高转速空气涡轮结构

项目分类:通用机械零部件 发布时间:2025-02-17 ID:939375
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构
  • 学生设计高转速空气涡轮结构

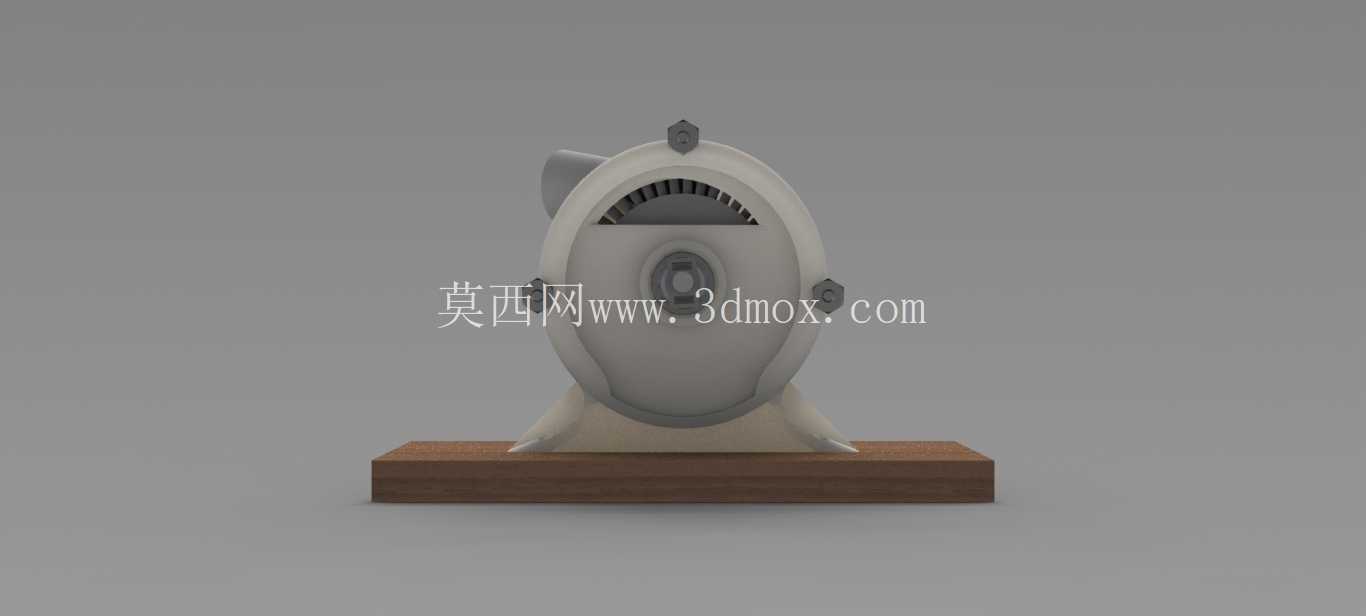

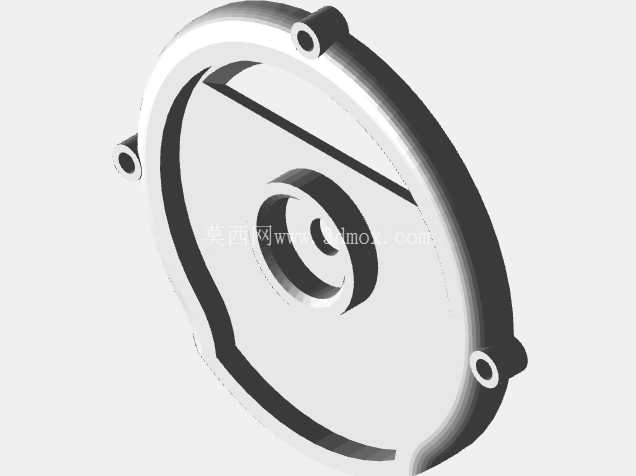

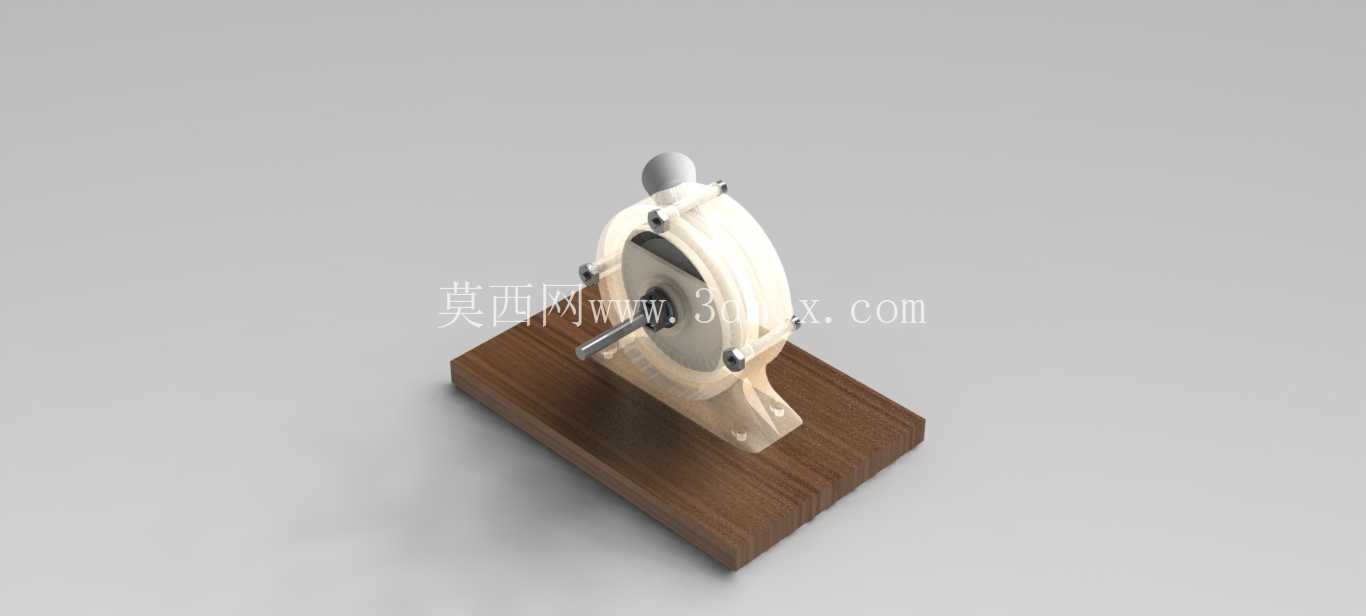

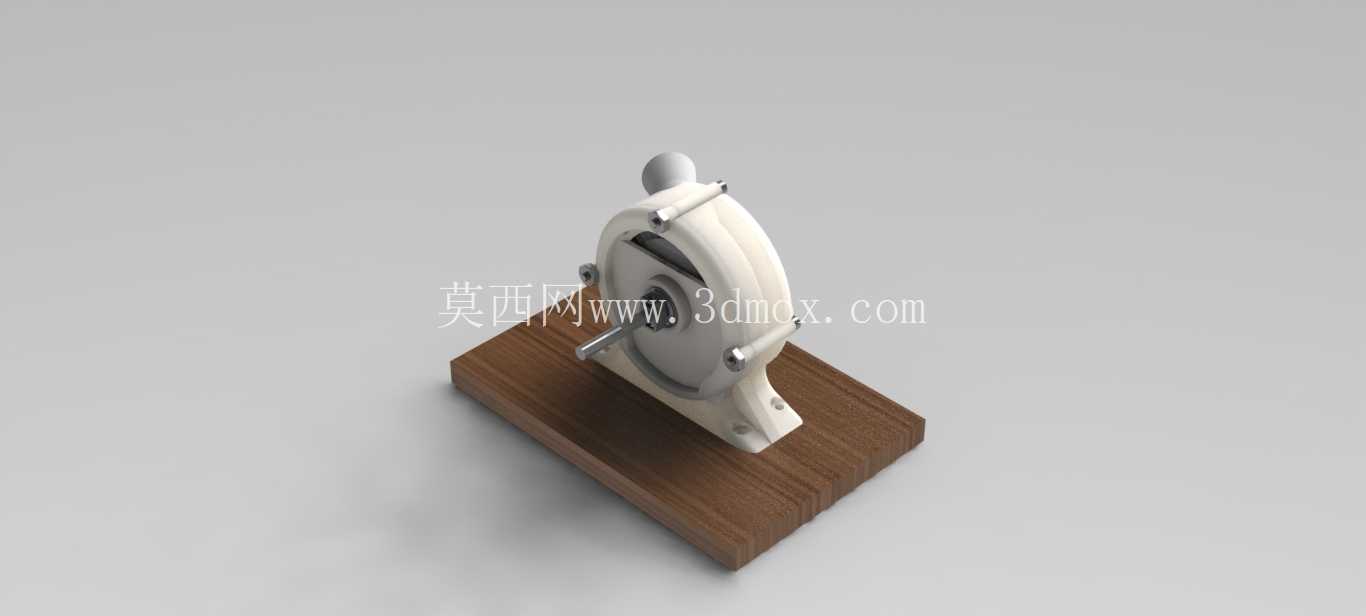

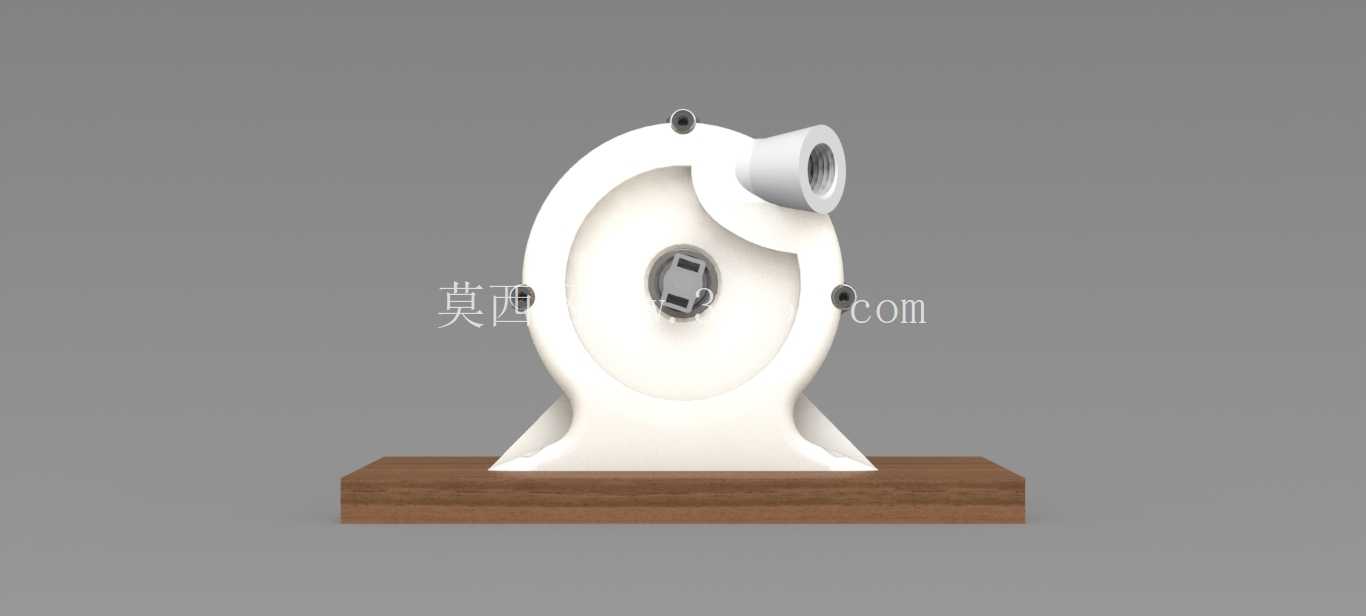

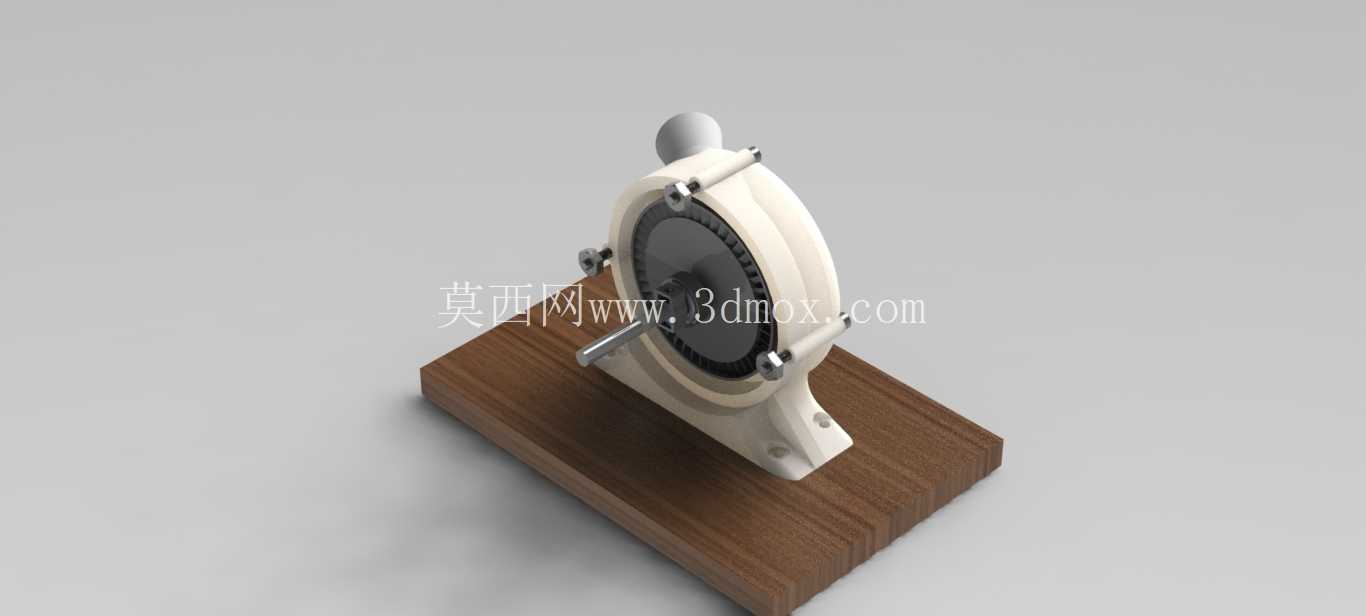

  这款空气涡轮结构的设计初衷是面向教学实验场景下的流体动力验证需求,整体采用底座加主体回转结构的布局,木质安装底座预留了四个沉头安装孔位,可直接固定在实验台架上,安装边界尺寸适配常规高校流体力学实验室的台架安装间距,不需要额外改造安装基面。主体回转部分采用对称式壳体包裹叶轮结构,壳体两侧通过快拆式压块实现轴向定位,日常拆解维护叶轮时不需要完全拆卸整个壳体,只需要松开侧边的紧固旋钮即可打开壳体侧盖,取出内部叶轮组件做动平衡校验或者流道清洁。

  从实际应用场景来看,这类小型空气涡轮可直接接入低压压缩空气管路,作为小型实验台的动力输出单元,也可用于演示高速回转部件的动平衡特性、流体冲击做功的基本原理,在职业院校的机械原理、流体力学实训课程中,可作为直观的教学演示载体,也可经过简单改装后作为小型气动工具的动力核心,适配低负载、高转速的作业需求。

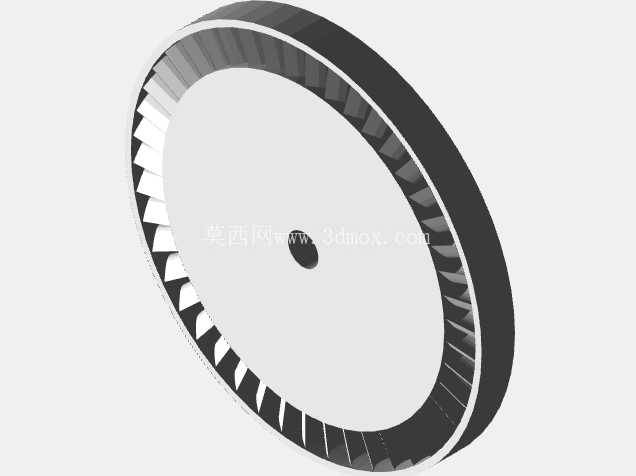

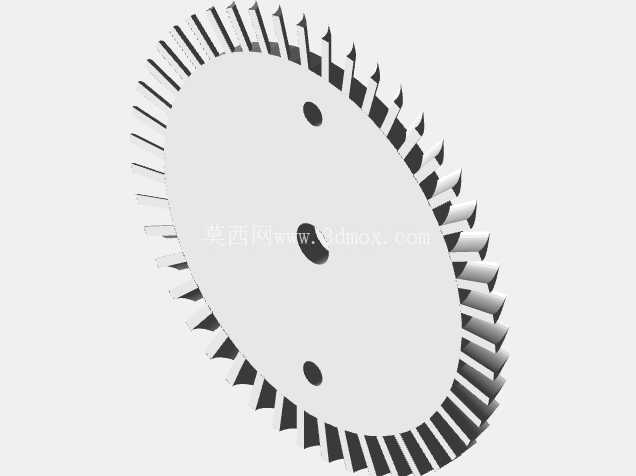

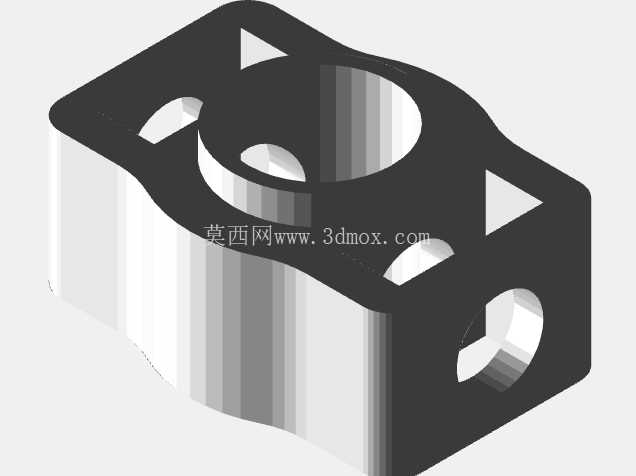

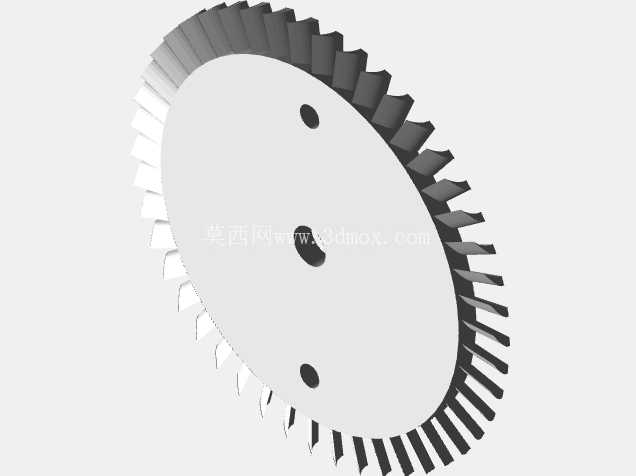

  设计过程中,叶轮部分采用了等截面圆弧叶片布局,叶片入口角度匹配常规压缩空气的入射角度,尽可能降低气流冲击损失,叶轮与主轴之间采用过盈配合加定位销的连接方式,避免高转速下叶轮与主轴出现相对滑移,主轴两端采用微型深沟球轴承做回转支撑,轴承座与壳体之间设计有微小的间隙调整垫片组,可根据装配后的回转阻尼情况调整垫片厚度,控制轴承预紧力,既保证回转精度,又避免预紧力过大导致的轴承温升过快问题。

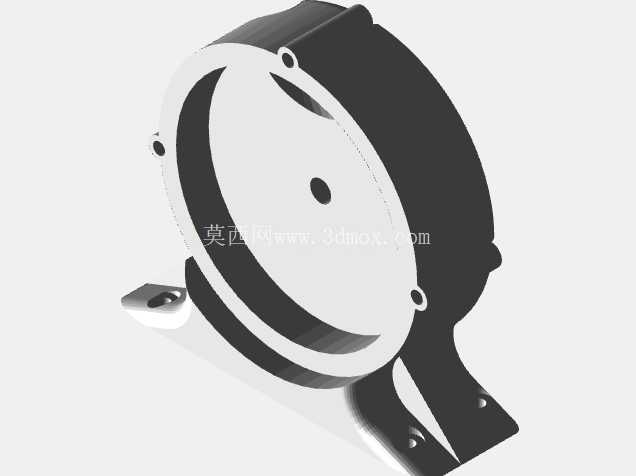

  壳体的进出气口采用侧置式布局,进气口正对叶轮叶片的冲击做功区域,出气口顺着叶轮旋转方向布置在壳体下半部分,减少排气阻力,避免壳体内残留气流形成紊流干扰叶轮正常回转。整个涡轮的设计转速目标为十万转每分钟,实际验证过程中可稳定达到六万六千转的运行转速,在该转速下运行时,整体振动幅值控制在0.02mm以内,不需要额外加装阻尼减震结构即可稳定运行,底座的木质结构本身也可吸收一部分高频振动,降低台架共振的概率。

  从安装适配性来看,整个涡轮主体的轴向尺寸控制在较小范围内,侧边的紧固旋钮突出壳体表面的距离不超过15mm,在狭小的实验台空间内也可完成安装布置,底座的安装孔位间距为通用标准尺寸,可直接替换同规格的其他小型涡轮演示装置,不需要重新在台架上打孔定位。日常使用过程中,只需要定期向轴承位置加注少量轻质润滑脂,即可保证长时间高转速运行的可靠性,叶片部分采用轻质工程塑料材质加工,自身转动惯量小,启动响应速度快,通入压缩空气后可在极短时间内达到额定转速,停机时也可快速降速,不会因为转动惯量过大带来安全隐患。

  结构设计上充分考虑了教学场景下的操作安全性,壳体完全包裹高速回转的叶轮部件,即使叶轮出现意外破损,碎片也会被壳体阻挡,不会向外飞溅,侧边的压块结构带有防松脱设计,设备运行过程中不会因为振动导致压块松脱。整个装置的零部件数量少,除了轴承、紧固螺丝等标准件之外,其余结构件都可通过常规的3D打印或者普通铣削加工完成制作,加工成本低,适合学生团队自主加工制作,也方便根据实验需求调整叶片参数、壳体流道形状,做不同结构方案的性能对比测试。
