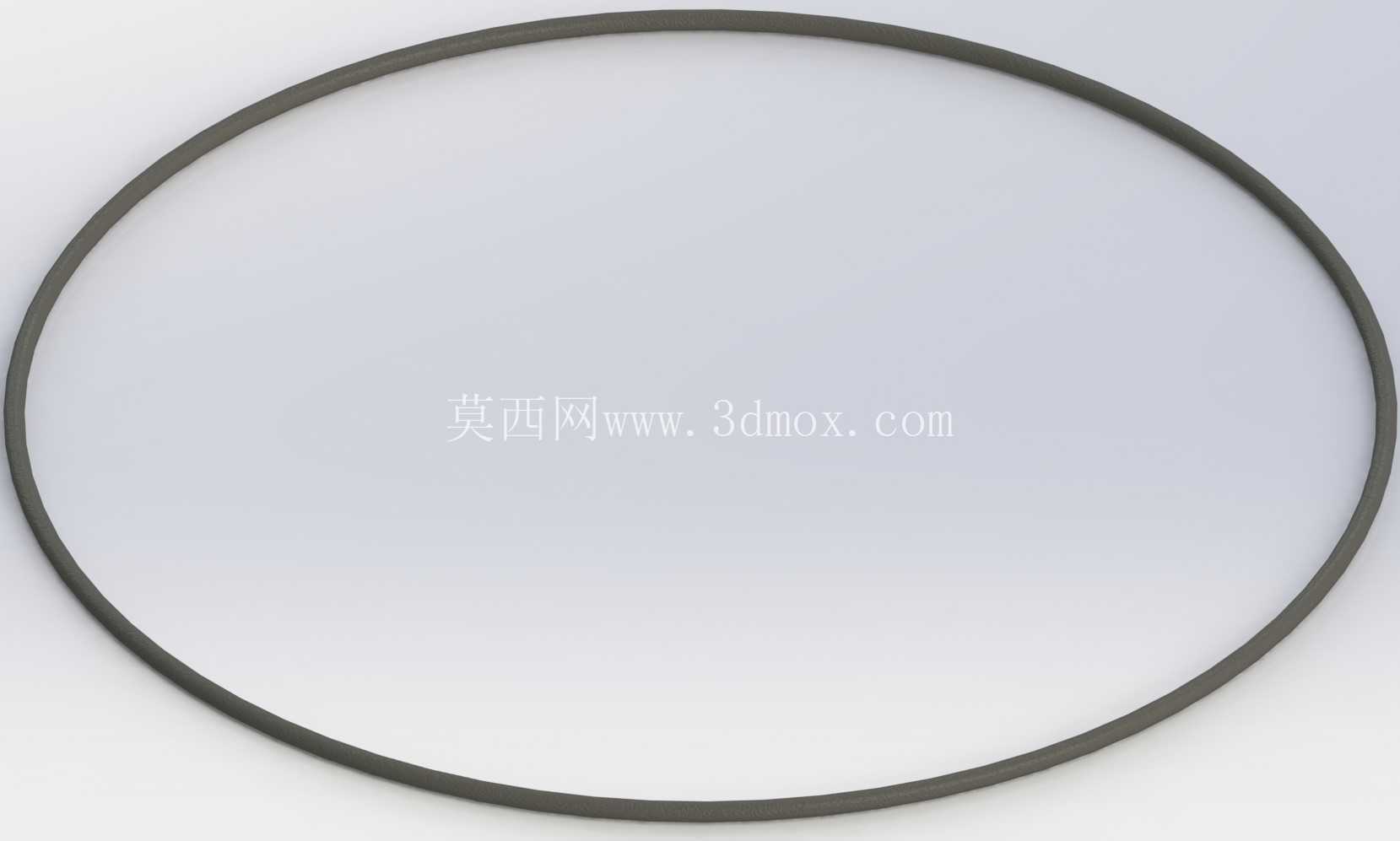

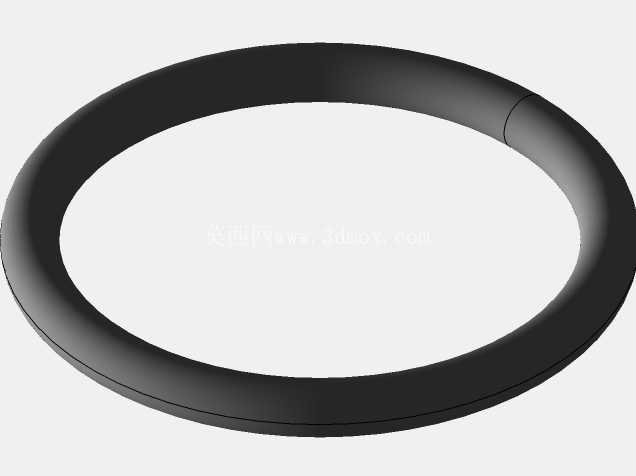

公制耐油丁腈橡胶O型密封圈配置设计

　　在液压气动系统、流体输送管路、阀门装配、内燃机辅件、工业泵组等需要阻断介质泄漏的工程场景中，O型密封圈是应用基数最大的静密封基础元件，其中丁腈橡胶材质的公制规格O型圈，因适配矿物油、润滑脂、水基液压油等多数工业常见介质，且成本可控、压缩永久变形率稳定，成为常规工况下密封选型的首选品类。这套公制耐油丁腈橡胶O型圈的参数化配置模型，核心是通过设计表驱动的方式覆盖全系列公制尺寸规格，解决传统建模中逐个绘制不同规格O型圈效率低下、尺寸参数易出错的问题，结构工程师在做整机密封槽设计、密封件选型匹配时，可直接调用对应规格的模型完成装配校验，无需重复建模。从功能特性来看，丁腈橡胶材质的耐油O型圈适用工作温度范围覆盖-30℃到120℃，常规邵氏硬度70度的配方可满足绝大多数中低压静密封场景的需求，当安装沟槽的尺寸公差、表面粗糙度符合设计规范时，O型圈依靠装配时产生的径向或轴向压缩变形，填充密封结合面的微观间隙，在介质压力作用下，密封圈会被进一步挤压到沟槽的低压侧，实现自紧式密封，压力越高密封贴合越紧密，这也是O型圈能在宽压力范围下可靠工作的核心原理。

　　设计这套配置模型时，首先梳理了全系列公制O型圈的尺寸规范，明确了内径、线径两个核心参数的公差带，所有规格的截面均为正圆形，建模时以截面轮廓沿中心圆周扫描生成基础实体，再将所有规格的内径、线径参数录入设计表，实现不同规格的快速切换，同时模型预留了与密封沟槽的装配参考基准，调用时可直接匹配沟槽的安装位置，快速校验压缩率、填充率是否在合理区间——通常静密封场景下O型圈的径向压缩率控制在15%-25%，端面静密封压缩率控制在20%-30%，沟槽填充率不超过85%，避免橡胶在高温下膨胀出现挤隙、剪切破损的问题。

　　从安装边界来看，公制O型圈的选型必须与安装沟槽的尺寸严格匹配，径向密封的沟槽深度决定了O型圈的实际压缩量，沟槽宽度需要预留橡胶受热膨胀、受压形变的空间，沟槽的棱边需要做R0.2-R0.5的圆角处理，避免装配时割伤密封圈表面；端面密封的沟槽需要设置在法兰或端盖的结合面上，沟槽的同轴度、平面度公差需要控制在合理范围，避免出现局部压缩量不足导致的泄漏。在实际工程应用中，很多密封失效问题并非密封圈本身材质缺陷导致，而是安装沟槽尺寸设计不合理、装配时密封圈被扭曲、表面被杂质划伤等原因造成，因此在设计阶段调用准确的O型圈三维模型，提前完成装配干涉检查、压缩率校验，能大幅降低后期试制阶段的密封故障概率。

　　这套配置化的O型圈模型覆盖了全系列常规公制规格，结构工程师在做阀门阀杆密封、气缸活塞密封、管路法兰端面密封、液压元件结合面密封等设计时，可根据工作压力、介质类型、安装空间快速选定对应规格，直接将模型调入装配体完成配合，无需反复核对尺寸绘制模型，能有效提升密封结构的设计效率，同时避免因尺寸参数错误导致的选型偏差。需要注意的是，丁腈橡胶材质不耐磷酸酯液压油、强酸强碱、酮类酯类溶剂，在有此类介质的场景中需要更换氟橡胶、硅橡胶等特殊材质的密封圈，但在常规的矿物油润滑、气动系统、给排水管路等场景中，耐油丁腈O型圈的性价比和可靠性都有充足保障，也是目前工业领域应用最广泛的密封元件品类之一。建模过程中所有规格的尺寸参数均严格遵循公制密封件的尺寸标准，模型的几何精度可直接用于装配干涉检查、运动仿真中的密封位校验，也可导出为通用格式用于密封槽的加工尺寸核对，帮助工程师在设计阶段就规避密封结构的常见设计缺陷，减少后续样机测试阶段的整改成本。
