壁挂式重载起重导向电缆滑轮结构

　　做现场起重配套结构设计快十年，这类壁挂式电缆滑轮是工地临建、小型物料吊装场景里出镜率极高的辅件，很多新手做结构时容易忽略安装边界和受力冗余，最后要么装不上要么承重达不到工况要求。这款滑轮的额定承重标定在50公斤，刚好覆盖小型工地的手动吊装、线缆布设、轻型建材垂直转运的需求，不像大吨位滑轮那样笨重，也不会因为承重冗余不足出现轮体变形的问题。

　　从实际应用场景来看，这类滑轮最常出现在低层建筑的外墙物料转运、弱电井内的长距离电缆敷设、车间轻型工位的物料定点吊装场景里，核心作用就是改变施力方向，让操作人员可以站在安全的平面位置完成垂直起吊，不需要探身到作业面外，既降低高空作业风险，也能通过定滑轮的力传导特性，减少手动起吊时的发力负担。很多现场施工时会随便找个滑轮焊在支架上，往往忽略轮槽和牵引方向的对中性，用不了多久就会出现钢丝绳磨边、轮体卡滞的问题，这款结构在设计时就把安装底座的定位孔做了对称布局，安装时可以通过两个安装孔快速找正牵引方向，避免侧向受力带来的结构损耗。

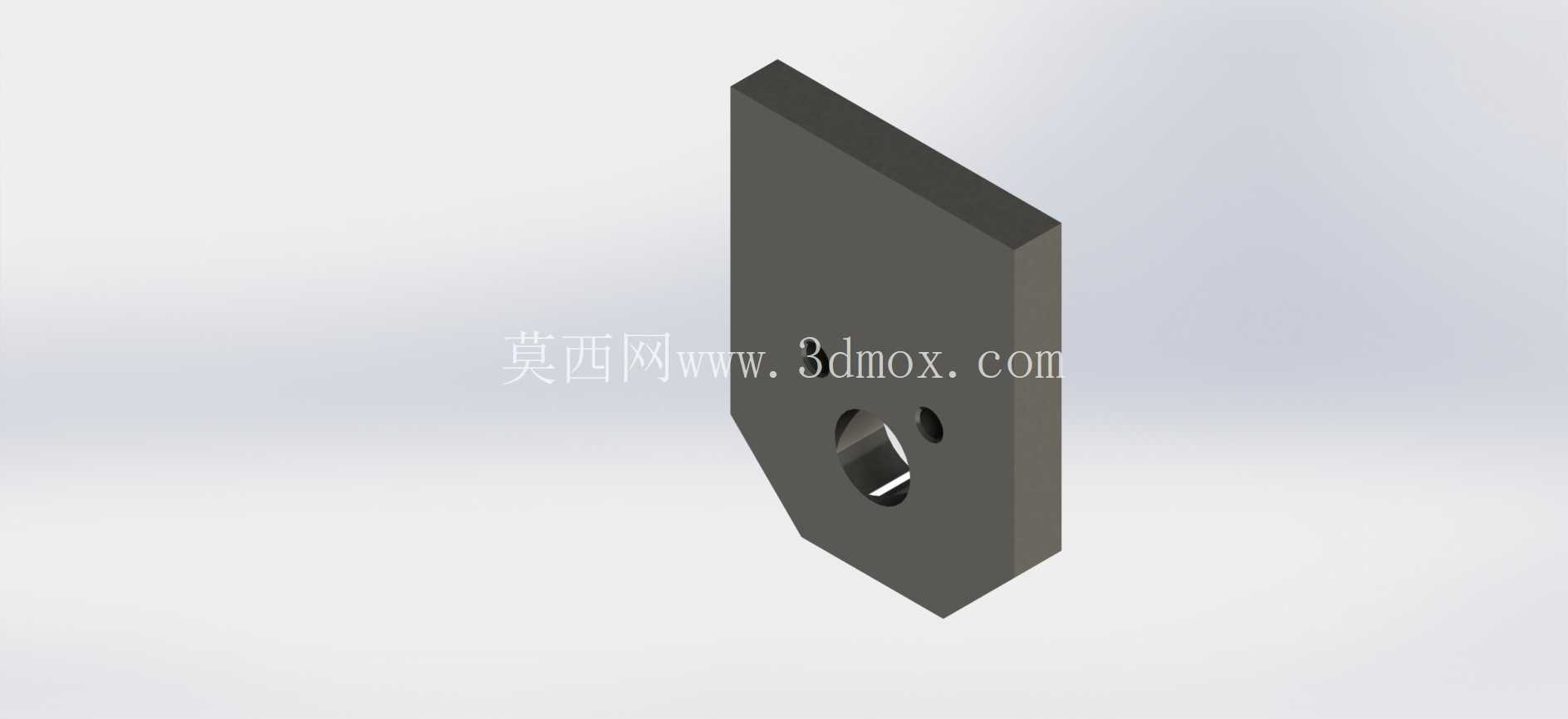

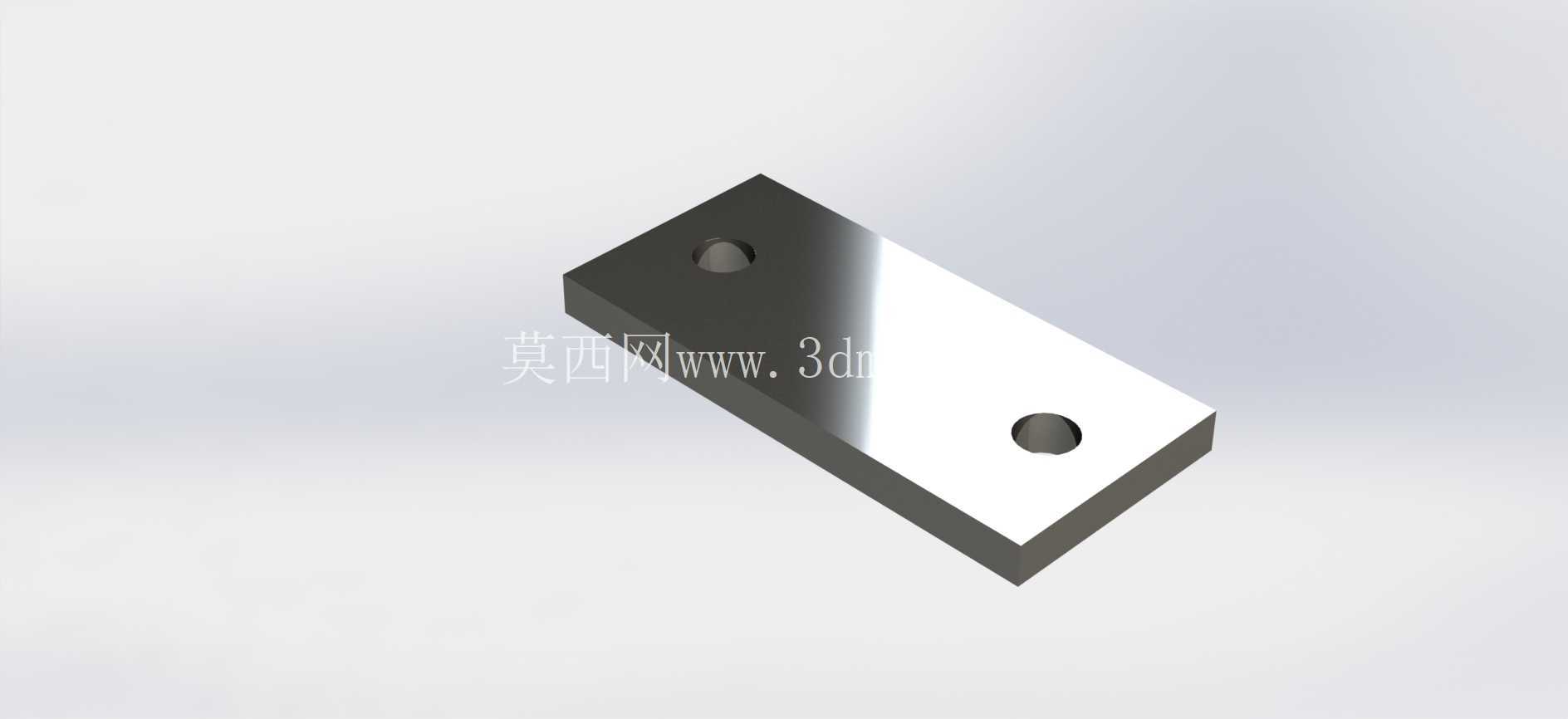

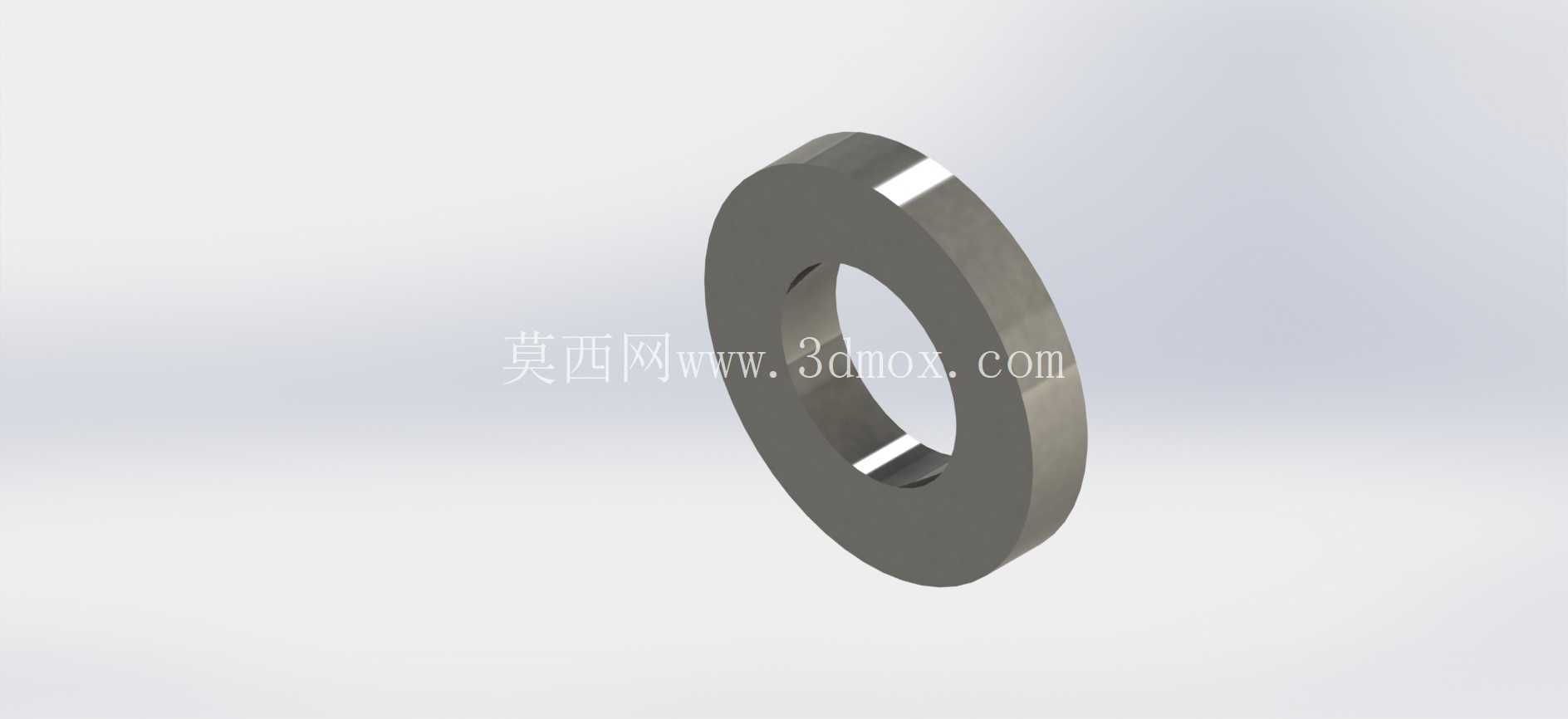

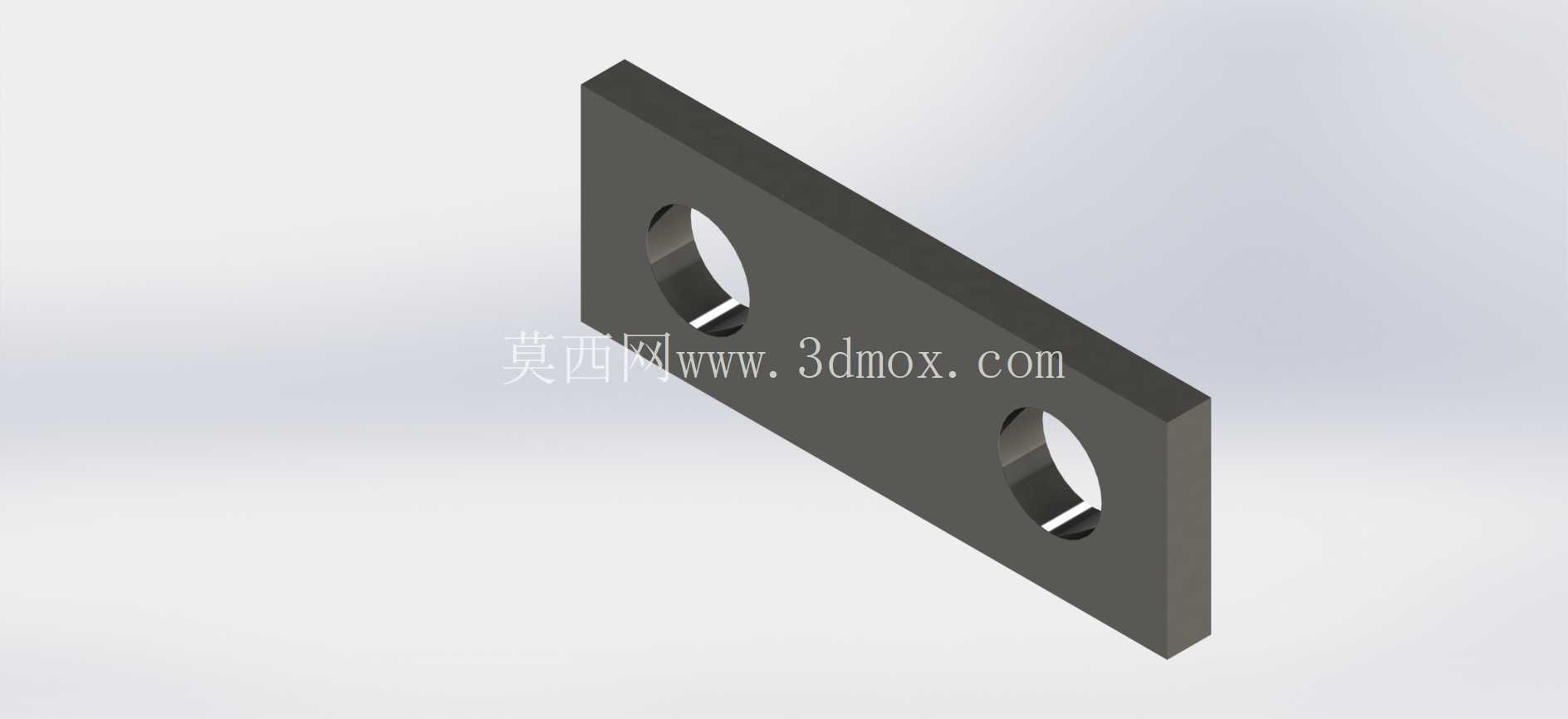

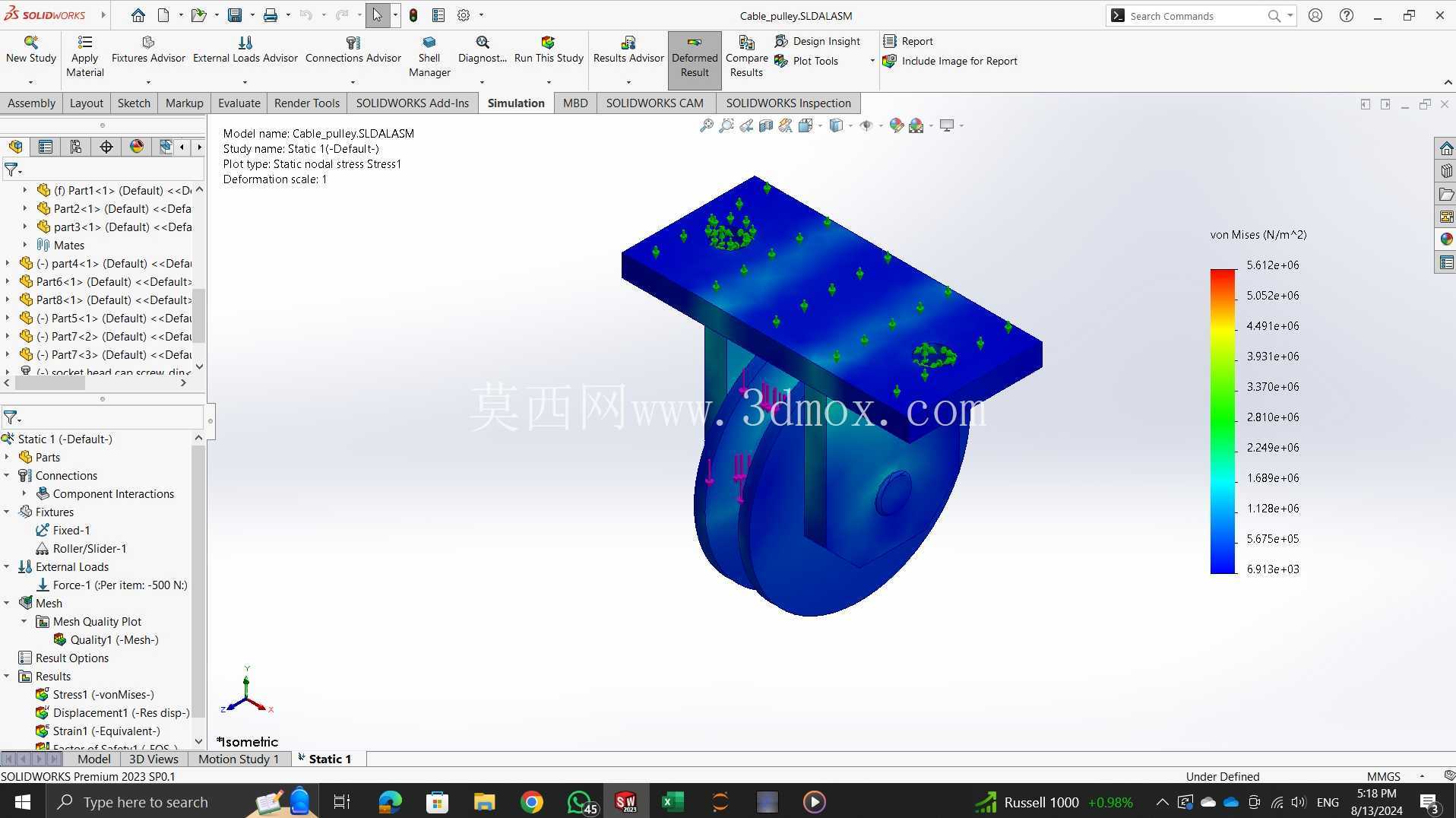

　　结构设计上，这款滑轮采用分体式装配逻辑，顶部是一块矩形安装固定板，板上预留两个沉头安装孔，安装时可以直接通过膨胀螺栓固定在混凝土墙面、钢结构立柱或者设备机架上，沉头孔的设计可以让螺栓头完全埋入板内，不会突出平面干涉后续的支架加装或者线缆排布。轮体部分采用单轮缘深槽结构，轮槽的弧度匹配常规6-10mm直径的起重钢丝绳或者牵引电缆，槽深足够避免牵引过程中绳索脱槽，轮体和支架之间采用销轴连接，销轴端部加装锁紧螺母和防松垫片，长时间受交变载荷也不会出现销轴窜动脱落的问题。支架部分采用双侧立板夹持轮体的结构，立板和顶部安装板采用满焊连接，焊缝位置做了倒角处理，避免应力集中，在50公斤额定载荷下，立板的侧向变形量控制在0.2mm以内，不会出现轮体卡滞的情况。

　　从安装边界尺寸来看，顶部安装板的长宽尺寸适配常规的膨胀螺栓安装间距，不需要额外做转接支架，安装时只需要在固定面打两个对应孔位就可以完成固定，整体结构的外伸长度控制在合理范围，不会因为外伸过长导致固定点受弯矩过大出现松动。轮体的转动间隙做了严格控制，径向跳动量小于0.1mm，牵引过程中不会出现明显的晃动，绳索在轮槽内的运行平顺度更好，既可以用来起吊轻型物料，也可以作为长距离电缆布设时的导向轮，避免电缆拖拽时和墙面、钢结构棱角摩擦造成外皮破损。

　　很多设计人员在选这类滑轮的时候，往往只看额定承重，忽略安装面的适配性和轮槽的匹配度，这款结构在设计时就考虑了现场安装的通用性，不管是混凝土墙面还是型钢立柱都能直接固定，轮槽尺寸覆盖了日常轻型起重最常用的绳索规格，不需要额外定制转接件或者更换轮体。实际使用时，只需要定期在销轴位置加注润滑脂，就可以保证轮体长时间转动灵活，双侧立板的防护结构也能避免外部杂物卡进轮体和支架的间隙里，减少日常维护的工作量。在小型起重作业场景里，这种结构的滑轮比那种带吊钩的滑轮更适合固定点位的定向吊装，安装完成后不需要反复拆装，固定点的受力更稳定，不会出现吊钩滑脱的风险，对于长期固定的吊装点位来说，实用性和安全性都要更高。
