微波炉三爪式转台支撑环结构设计

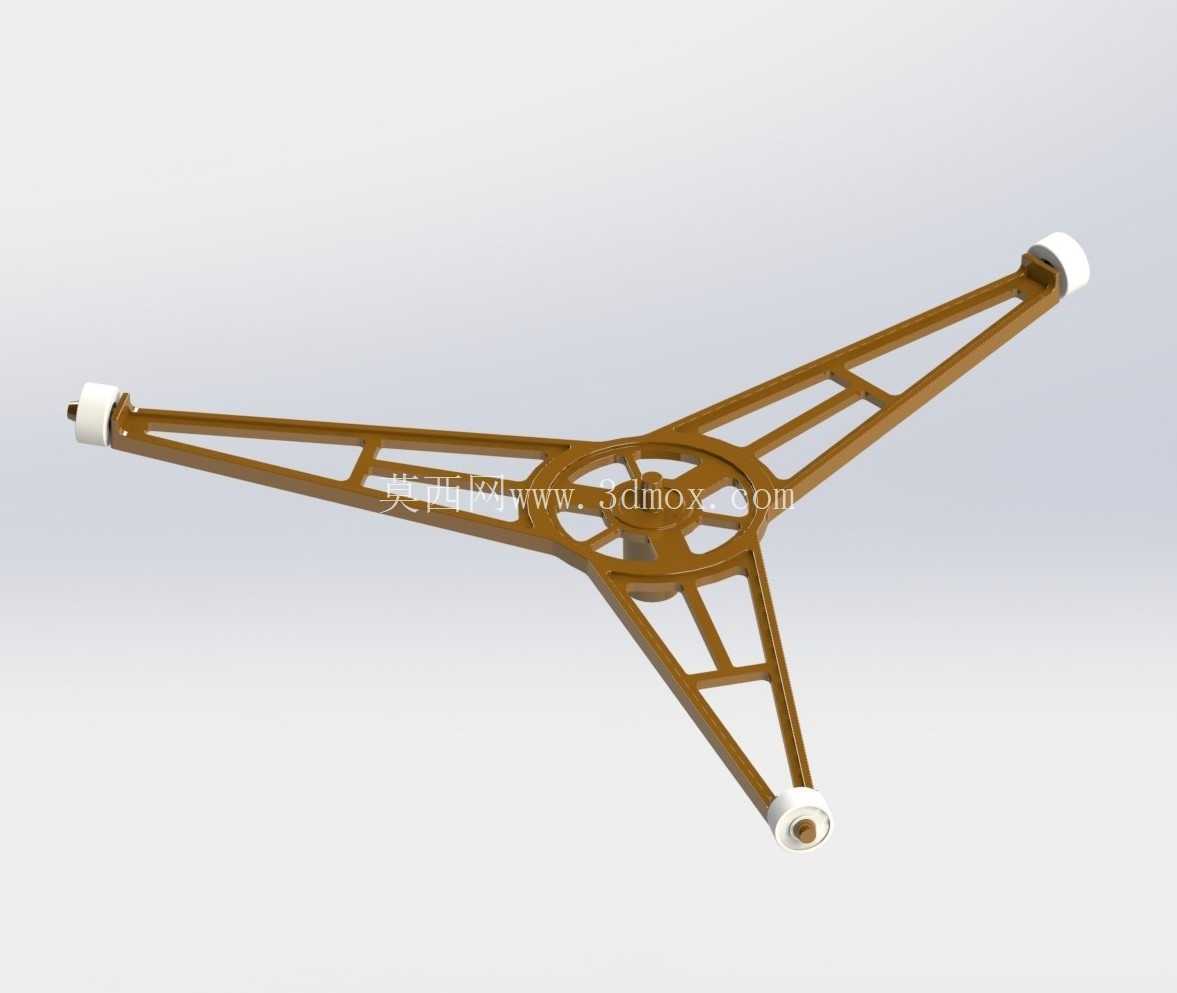

　　家用微波炉腔体内部的转台支撑结构，是保障加热过程中食物均匀受热的核心承载部件，这款三爪式支撑环组件，直接适配台式微波炉的玻璃转盘安装需求，日常使用场景覆盖家庭食物加热、餐饮门店小型餐品复热、便利店便当快速加温等高频使用工况，替代传统滚轮式支撑的易脱落、走位偏差问题。从实际功能层面看，该支撑环需要同时承担三个核心作用：首先是均匀承载玻璃转盘及上方放置的食物重量，单爪端部的耐磨接触头直接与腔体底部的支撑面接触，转动过程中减少滑动摩擦阻力，避免转盘转动时出现卡顿、异响；其次是维持转盘转动时的同轴度，中心环体的定位结构与微波炉腔体底部的驱动转轴配合，保证三爪的回转半径完全匹配转盘底部的支撑槽位置，不会出现转盘偏心、转动时剐蹭腔体侧壁的问题；第三是长期高温环境下的结构稳定性，微波炉工作时腔体内温度会随加热时长升高，支撑环的镂空桁架结构既可以减少材料使用量，也能降低高温下的结构形变余量，避免长期使用后爪臂弯曲导致的支撑失效。

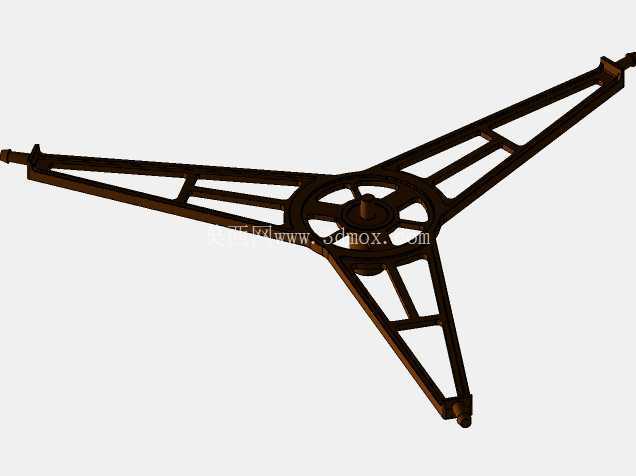

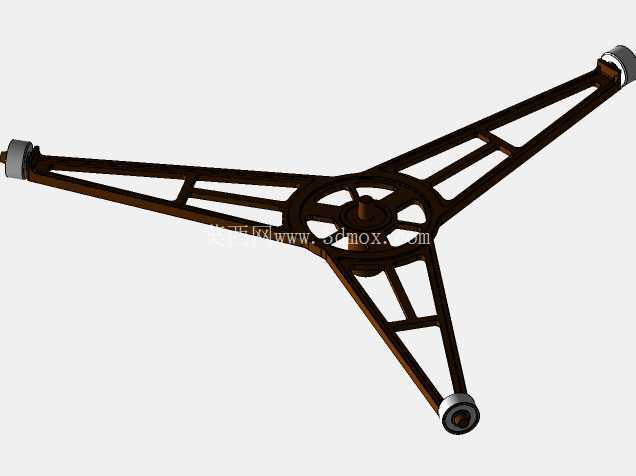

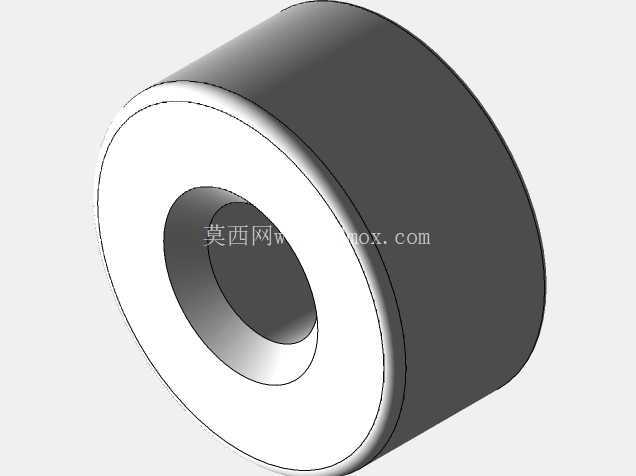

　　设计过程中首先确定的是三爪的等分角度，120度均分的三臂结构相比四爪结构，在同等材料用量下拥有更好的支撑稳定性，不会因为食物放置偏载出现单点受力过大的问题，每个爪臂采用桁架式镂空设计，沿臂长方向设置加强筋结构，在不增加整体壁厚的前提下提升臂身的抗弯折强度，中心环体的内孔尺寸严格匹配驱动轴的连接尺寸，环体与三个爪臂的连接位置做圆弧过渡处理，避免应力集中导致的连接处断裂。端部的接触头采用低摩擦系数的耐磨材质，与爪臂端部做卡扣式连接，长期使用磨损后可以单独更换接触头，不需要整体更换支撑组件，降低后期维护成本。

　　安装边界层面，该支撑环整体回转直径适配常规20L-25L容量的微波炉腔体尺寸，中心定位环的高度与腔体底部驱动轴的伸出长度匹配，三个爪臂端部的接触头最低点处于同一水平面，安装后整体平面度误差控制在0.2mm以内，保证玻璃转盘放置后不会出现倾斜、转动时晃动的问题。爪臂的镂空结构同时可以减少食物加热过程中滴落的油污、残渣在支撑结构上的积存，日常清洁时只需要简单擦拭即可清理干净，不会因为残渣积存导致转动阻力增大。实际装配时不需要额外的固定连接件，直接将中心环对准驱动轴放置到位即可，支撑环依靠自身重量与三个接触头的摩擦力维持在腔体底部的位置，拆卸清洁时可以直接取出，不需要拆解其他腔体部件。

　　从结构受力角度分析，当转盘上放置最大重量的加热容器时，三个爪臂的受力会通过桁架结构分散传递到中心环体，每个臂身的受力载荷均匀分布，不会出现局部应力超过材料屈服强度的情况，即使在偏载放置的极端情况下，两个相邻爪臂承担主要载荷时，加强筋结构也能保证臂身的形变量在允许范围内，不会出现永久形变。转动过程中，端部接触头的圆弧面与腔体底部平面接触，接触面积小，摩擦阻力低，驱动电机只需要很小的输出扭矩即可带动支撑环和转盘平稳转动，降低电机的负载损耗，延长驱动部件的使用寿命。
