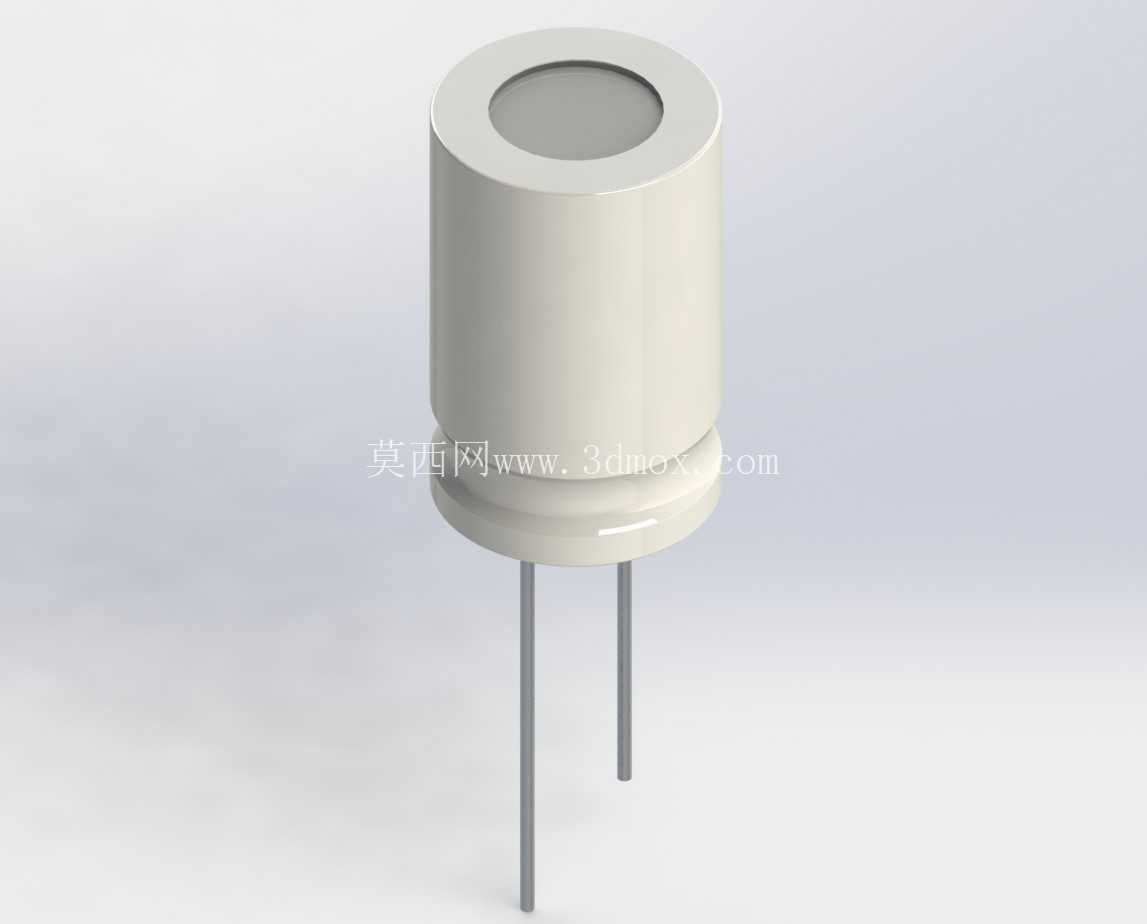

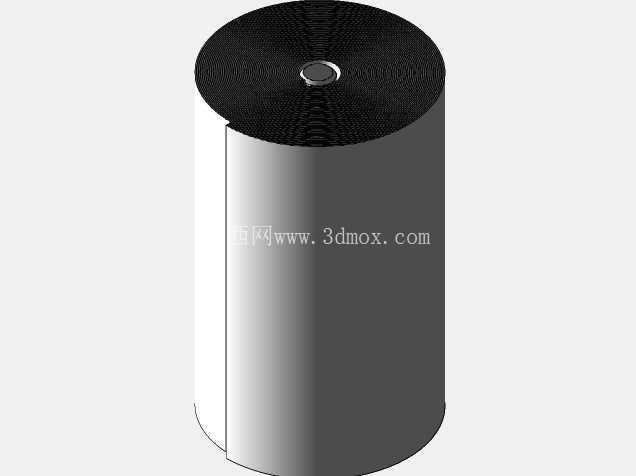

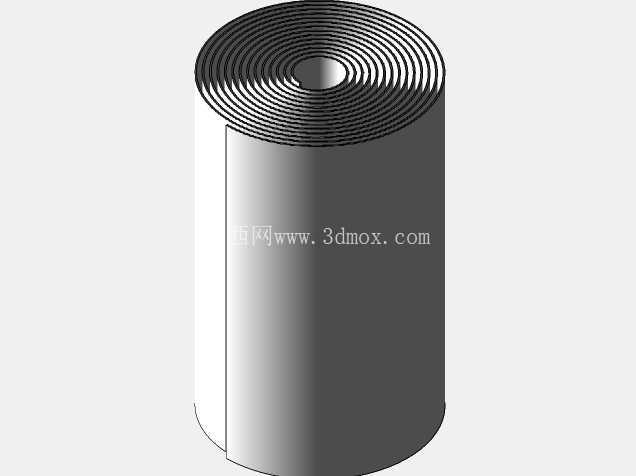

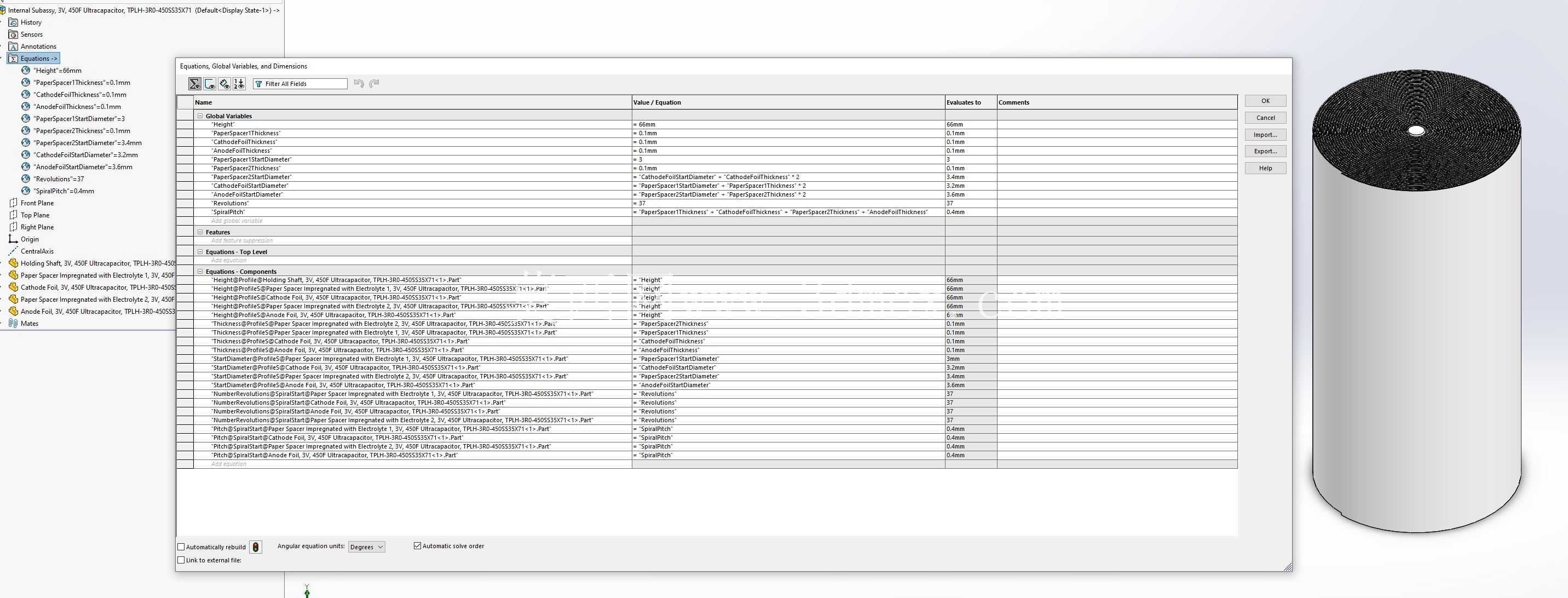

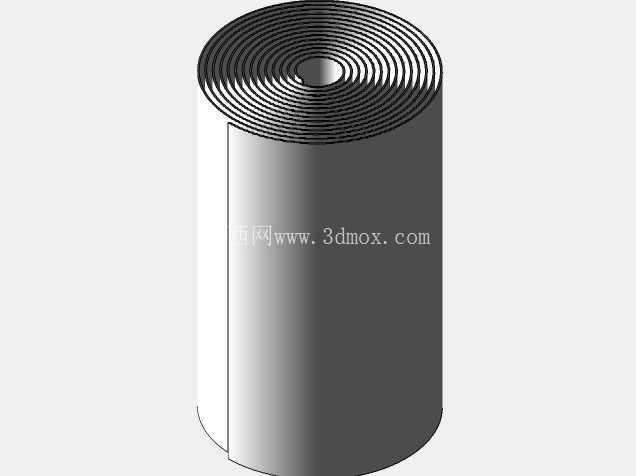

从结构设计来看,这款电容采用了标准的圆柱铝壳封装,顶部做了密封压边处理,壳体表面做了哑光绝缘涂层,避免安装排布时相邻元件出现壳体短路的风险;两根直插式引出引脚采用镀锡铜材质,引脚直径与引脚间距完全适配常规2.54mm网格的通用PCB板孔位,不需要额外做孔位定制就能直接完成波峰焊或者手工焊接,引脚长度预留了足够的板间安装余量,既可以直接贴板焊接,也可以根据安装空间弯折引脚调整固定高度。设计这款元件的三维模型时,首先要还原的是壳体与引脚的同轴度公差,实际生产中电容壳体与引脚的同轴度偏差不能超过0.2mm,否则在自动插件机上料时会出现卡料、插偏的问题,所以建模时要严格以引脚中心轴为装配基准,壳体的圆柱面、顶部密封面都要和基准轴保持同轴。这款圆柱型立式引出的锂混合电容,在小型离网储能、便携电子设备后备供电、低功耗物联网节点供电场景中有着明确的适配性,区别于传统双电层超级电容,它兼顾了较高的能量密度与大电流快速充放的特性,额定电压3.8V、容值220F的参数组合,刚好匹配单节小型太阳能板的日间充电、夜间间歇性负载供电的需求,比如户外低功耗传感节点、小型遥控模型的瞬时功率补能场景,都能见到这类元件的应用。

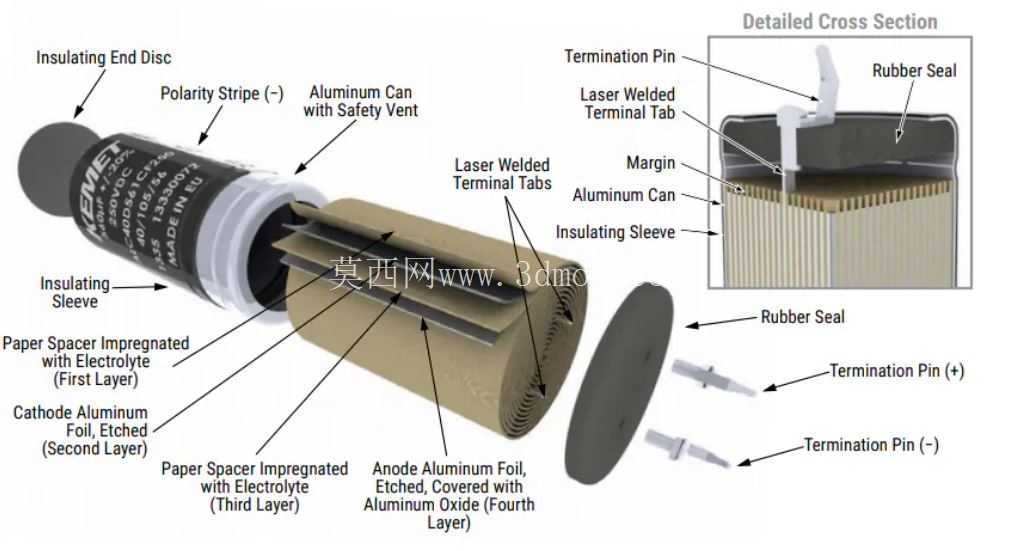

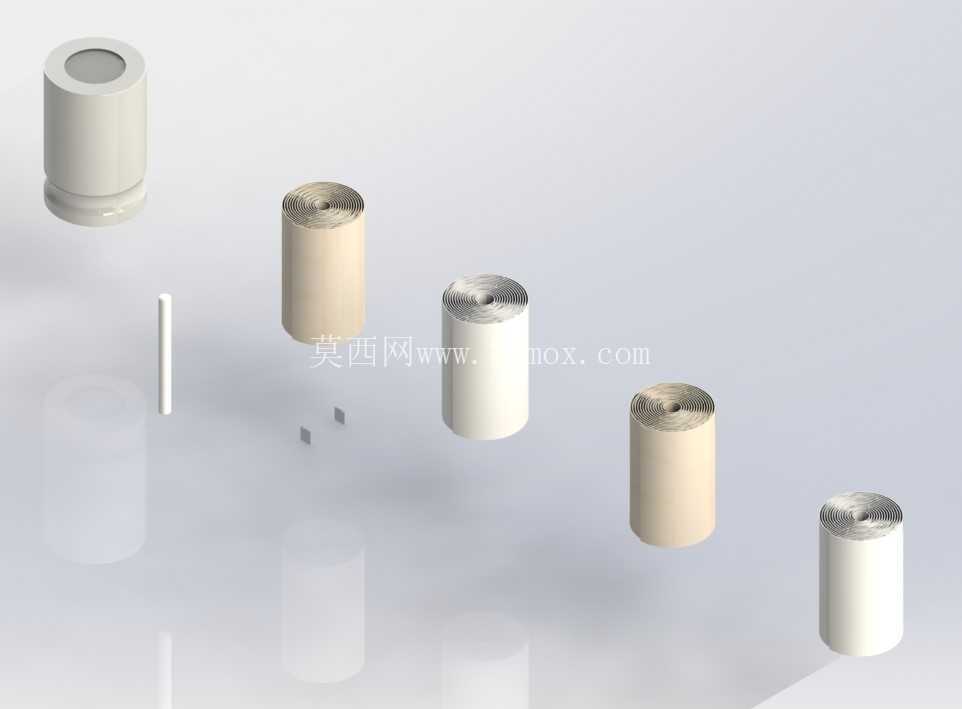

壳体的滚边密封结构是建模的细节重点,顶部的卷边密封槽深度、宽度都要和实际量产件保持一致,这个结构直接决定电容的密封性能,避免电解液渗漏影响使用寿命,不能为了建模简化就把顶部做成纯平面,要还原卷边的台阶结构。引脚的根部做了圆弧过渡处理,不是直接直角和电容内部极耳连接,这个过渡结构可以降低引脚受外力弯折时的应力集中,避免引脚断裂或者内部极耳脱焊,建模时要把这个过渡圆角做出来,不能直接做直角连接。
从安装边界来看,这款电容的本体直径、本体高度都有明确的安装避让要求,在PCB排布时,电容本体周边要预留至少1mm的安全间隙,避免和周边的贴片电阻、电容或者接插件出现干涉;如果是采用卧式安装的场景,弯折引脚时要保证电容本体和PCB板面之间预留0.5mm以上的间隙,避免焊接时的助焊剂残留堆积在壳体底部造成腐蚀。另外要注意的是,这类锂混合电容在应用时需要搭配阻塞二极管,避免太阳能板无光照时电容反向电流倒灌,所以在做整机结构排布时,要在电容周边预留出二极管的安装位置,模型里也可以同步标注出周边元件的避让范围,方便结构工程师直接做PCB布局校验。
不同于普通电解电容,这款锂混合电容的充放循环寿命远高于传统电解电容,大电流放电能力更强,所以在做结构设计时不需要像电解电容那样预留防爆阀的额外排气空间,它的顶部密封结构已经集成了过压保护的微泄压结构,建模时不需要额外做防爆纹的细节,只要还原顶部的平整密封面即可。在做整机装配模拟时,要考虑电容的重量对PCB板的受力影响,220F规格的圆柱电容重量比普通贴片电容大不少,如果是用在有振动的场景比如车载便携设备、户外移动监测设备上,要在电容本体旁预留点胶固定的空间,模型里可以标注出点胶位的范围,避免点胶位置挡住电容的标识区域或者影响周边元件焊接。
