小功率多晶硅太阳能发电片结构设计

　　这款多晶硅太阳能发电片的设计，最初是面向低功耗户外传感节点、小型便携电子设备的离网补能场景做的适配，很多做野外环境监测、户外低功耗数据采集装置的工程师，在做供电方案选型时，经常会遇到干电池更换成本高、布线取电难度大的问题，这类小规格光伏片刚好能匹配这类场景的补能需求，搭配小容量储能元件就能实现长期免维护供电。从实际使用的功能特性来看，单片在标准光照条件下开路电压约0.6V，额定输出电流400mA，5片串联后就能得到接近3V的输出电压，刚好匹配常用的3V超级电容、小型锂电池的充电电压区间，不需要额外做复杂的升压电路，能大幅简化低功耗光伏供电系统的BOM成本。

　　设计过程中首先考虑的是安装边界的适配性，整体外形尺寸控制在59mm×37mm，厚度仅3mm，属于薄型片式结构，不管是嵌入小型便携设备的外壳表面，还是贴装在户外传感节点的顶部外壳，都不会占用过多的设备内部空间，边缘做了统一的封边处理，能避免硅片边缘崩边导致的性能衰减，表面的封装层兼顾透光率和耐磨性能，应对户外的轻微沙尘、雨淋场景不会出现快速的性能劣化。做结构建模的时候，特意把电极引出端的位置做了标准化的预留，两个引出电极分别布置在电池片长度方向的两端，和常规同规格小功率光伏片的电极位置保持通用，用户在做PCB适配或者导线焊接的时候，不需要额外调整安装位的走线设计，能直接替换同参数的其他同类产品。

　　考虑到实际使用中会出现的遮挡、无光照反向漏电问题，设计方案里特意匹配了超低正向压降的理想二极管选型参考，当电池片处于无光照或者被遮挡的状态时，二极管会自动切断反向电流通路，避免储能元件的电量通过电池片反向泄放，相比传统的肖特基二极管，这类理想二极管的正向压降低了一个数量级，能大幅减少充电过程中的功率损耗，提升整体的光能利用效率。在尺寸公差的设计上，整体外形的长宽公差控制在±0.2mm，厚度公差控制在±0.1mm，硅片本身的脆性决定了安装结构不能采用硬压接的固定方式，建模时特意在封边结构上预留了0.3mm的粘接让位层，用户安装时可以采用耐候双面胶粘接的固定方式，不需要在电池片上打孔，避免打孔造成的硅片隐裂问题。

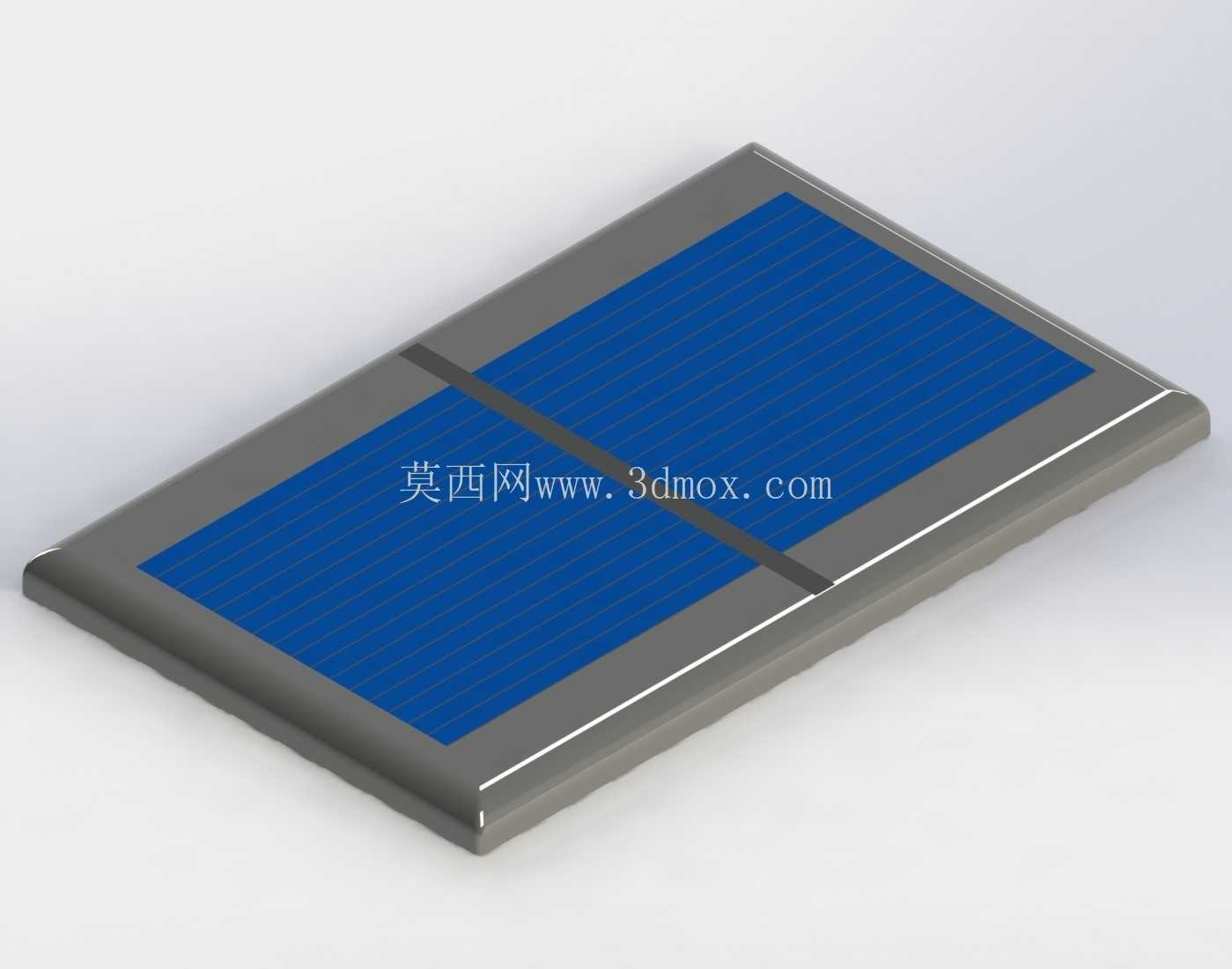

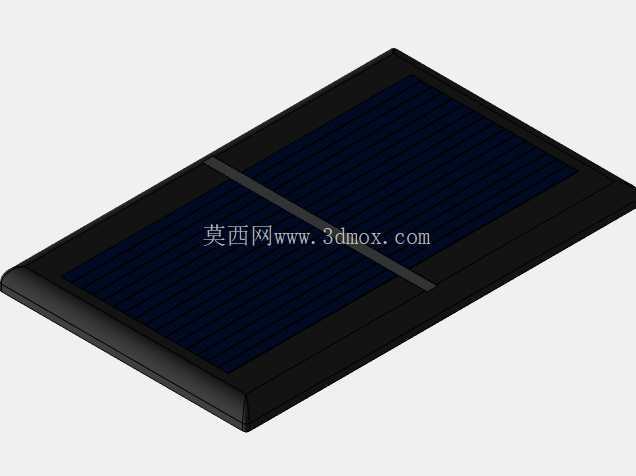

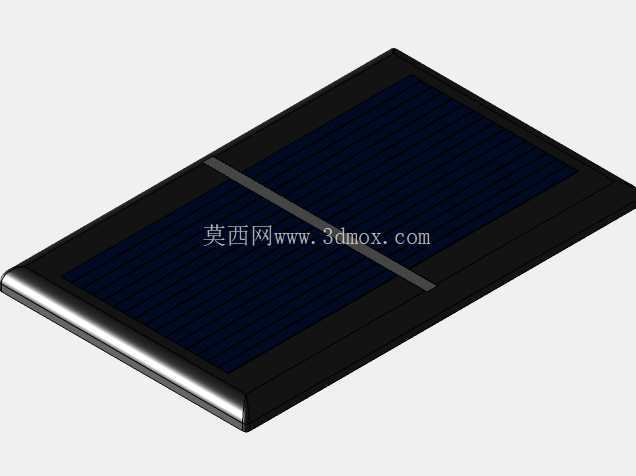

　　另外在参数匹配上，单片的输出参数刚好适配450F级别的3V超级电容充电需求，在晴好天气下，单组5片串联的电池片只需要数小时就能将超级电容充满，足够支撑低功耗传感节点连续工作数天，即使遇到连续阴雨天气，储能电容的电量也能维持设备的基础运行。很多做小型光伏创客项目、学生科创设计的用户，也会选用这类小规格电池片做太阳能充电宝、太阳能小台灯这类小型DIY装置，因为尺寸小巧，输出参数适配常见的低压小功率电路，不需要额外做复杂的电源管理设计，上手门槛很低。建模过程中还原了多晶硅电池片表面的栅线结构、灰色封边层的细节，不管是做设备装配的干涉检查，还是做产品渲染展示，都能直接复用模型，不需要再额外做外观细节的调整。需要注意的是实际使用中不能超过配套储能元件的额定电压，多片串联时要确认每一片的输出参数一致性，避免因为单片性能偏差拉低整组的输出效率，安装时要尽量让电池片的受光面朝向正南方向，倾斜角度匹配使用地点的纬度，能获得最优的发电效率，表面如果有积灰要及时用软布擦拭，避免积灰遮挡影响受光效率。
