大电流半桥功率驱动芯片封装结构

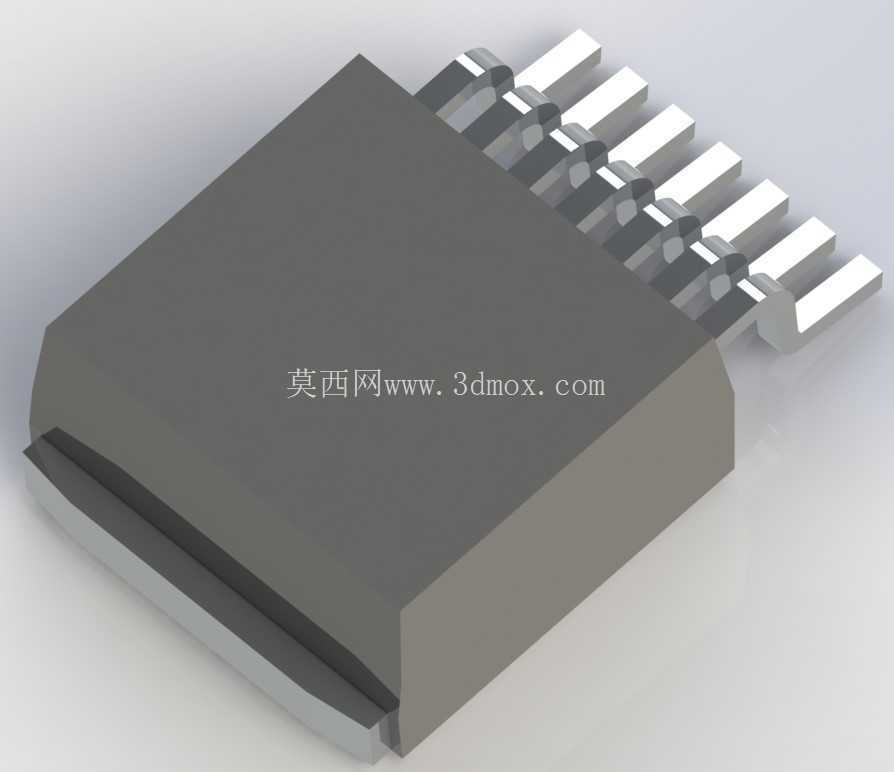

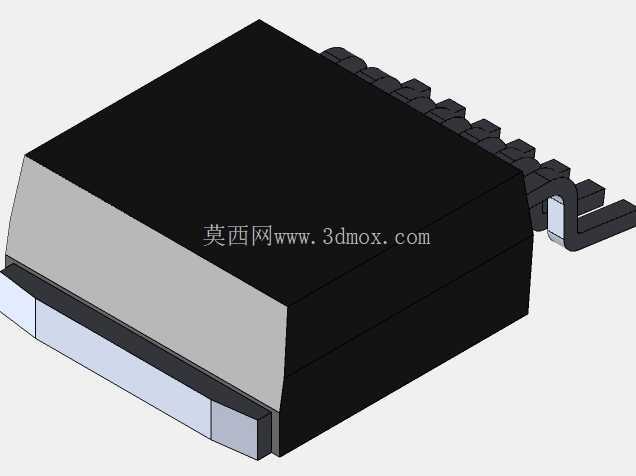

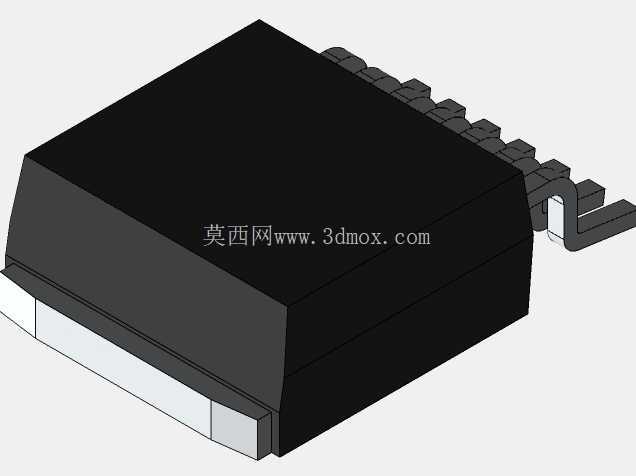

　　在低压大电流直流驱动场景里，这类半桥功率器件的封装选型直接决定了驱动链路的可靠性，很多工程师做AGV驱动轮、小型伺服执行器、低压直流有刷/无刷电机驱动板设计时，都会优先考虑这类集成Novalith架构的半桥IC，毕竟单芯片就能承载50A连续导通电流，峰值电流耐受能到117A，省去了外部分立MOS管的配对、栅极电阻匹配、走线寄生参数调试的大量工作量。从封装结构来看，这款器件采用表贴功率封装，引脚沿单侧引出，功率引脚做了加宽加厚设计，在PCB布局时需要给功率回路预留足够的铜箔宽度，大电流路径上尽量避免过孔，若必须打过孔需要多过孔并联降低通流阻抗，散热焊盘要直接连接到内层大面积铺铜，必要时在PCB背面对应位置露铜加散热片，才能把连续大电流工作时的结温控制在安全区间。

　　实际应用中，这类半桥IC常被用在24V/48V低压直流供电的设备里，比如仓储AGV的行走驱动轮、工业自动化线体的小型传送带驱动、服务机器人的关节执行器、电动工具的动力输出控制，相比分立器件搭建的半桥电路，集成IC内部已经做了完善的过流保护、过温保护、欠压锁定逻辑，不需要外围额外搭建复杂的保护电路，能大幅缩小驱动板的整体体积，也降低了硬件调试的门槛。做三维建模的时候，要特别注意引脚的共面度公差，表贴功率器件的引脚共面度如果建模时没考虑实际公差，后期做SMT钢网设计、回流焊工艺仿真的时候就会出现虚焊、立碑的工艺风险，器件本体的高度尺寸也要和周边器件做干涉检查，尤其是驱动板上如果要加盖绝缘片或者散热风道结构，必须预留足够的安全间隙，避免器件本体和结构件发生挤压导致引脚变形。

　　从设计思路上看，这类集成半桥把功率管、栅极驱动、保护逻辑全部集成在单颗封装内，核心是缩短功率回路的走线长度，降低寄生电感带来的尖峰电压，所以在建模还原封装结构时，要准确还原功率引脚的宽度和间距，方便硬件工程师在PCB布局阶段直接调用模型做器件占位，提前规划大电流路径的走线路径，避免后期投板后才发现器件间距不足、散热空间不够的问题。很多新手工程师做驱动板设计时，容易忽略功率器件的散热边界，只看 datasheet 里的标称电流，实际连续工作时如果散热路径没做好，电流承载能力会大打折扣，这个三维模型准确还原了器件底部散热焊盘的尺寸和位置，能帮助结构工程师在设计整机散热结构时，提前计算导热路径的热阻，匹配对应的导热垫厚度、散热片尺寸，确保器件在满负载工作时结温不会超过阈值。另外，这款器件的信号引脚和功率引脚做了分区排布，建模时要准确区分信号引脚和功率引脚的位置，在PCB布局时可以把信号走线远离功率大电流回路，减少开关过程中的电磁干扰，避免干扰到周边的采样信号、通讯信号。在做设备整体装配时，这类表贴功率器件的位置要尽量靠近电机接线端子，缩短功率输出线的长度，减少线损和对外的电磁辐射，三维模型的准确尺寸能帮助结构工程师在规划驱动板安装位置时，提前预留接线空间，避免后期装配时出现接线端子和周边结构件干涉的问题。

　　不同于小信号IC，功率器件的封装尺寸公差、引脚成型角度都会影响最终的SMT焊接良率，这个模型按照实际器件的标称尺寸做了还原，引脚的成型弧度、伸出长度都和实物一致，不管是做PCB封装库的校验，还是做整机结构的干涉检查，都能直接调用，不需要反复核对尺寸参数。在低压大电流驱动场景里，这类集成半桥IC已经逐步替代了传统的分立MOS半桥方案，尤其是在空间受限的便携式设备、小型自动化设备里，单芯片方案的体积优势、可靠性优势都非常明显，准确的三维模型能在设计初期就帮工程师规避很多装配、散热、EMC方面的潜在问题，减少后期打样迭代的次数。
