开放式英制微型深沟球轴承参数化结构

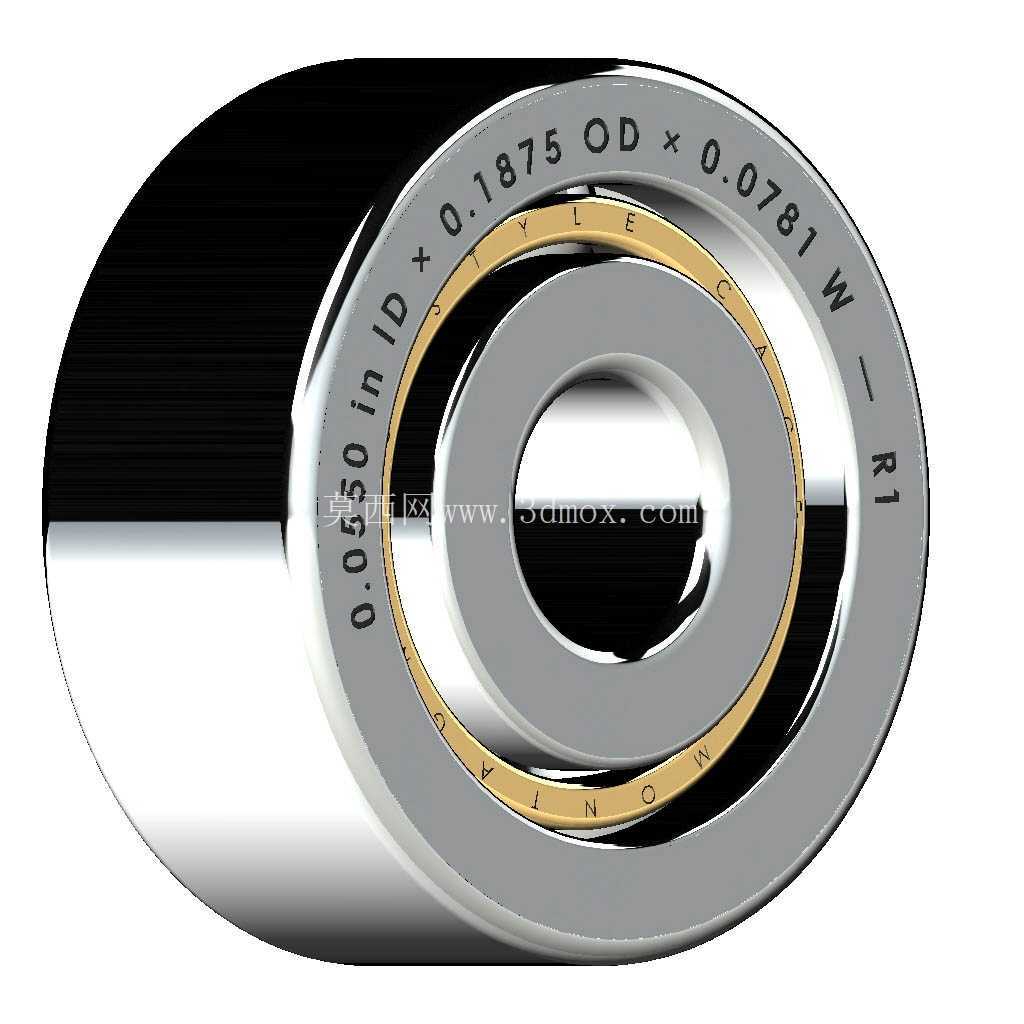

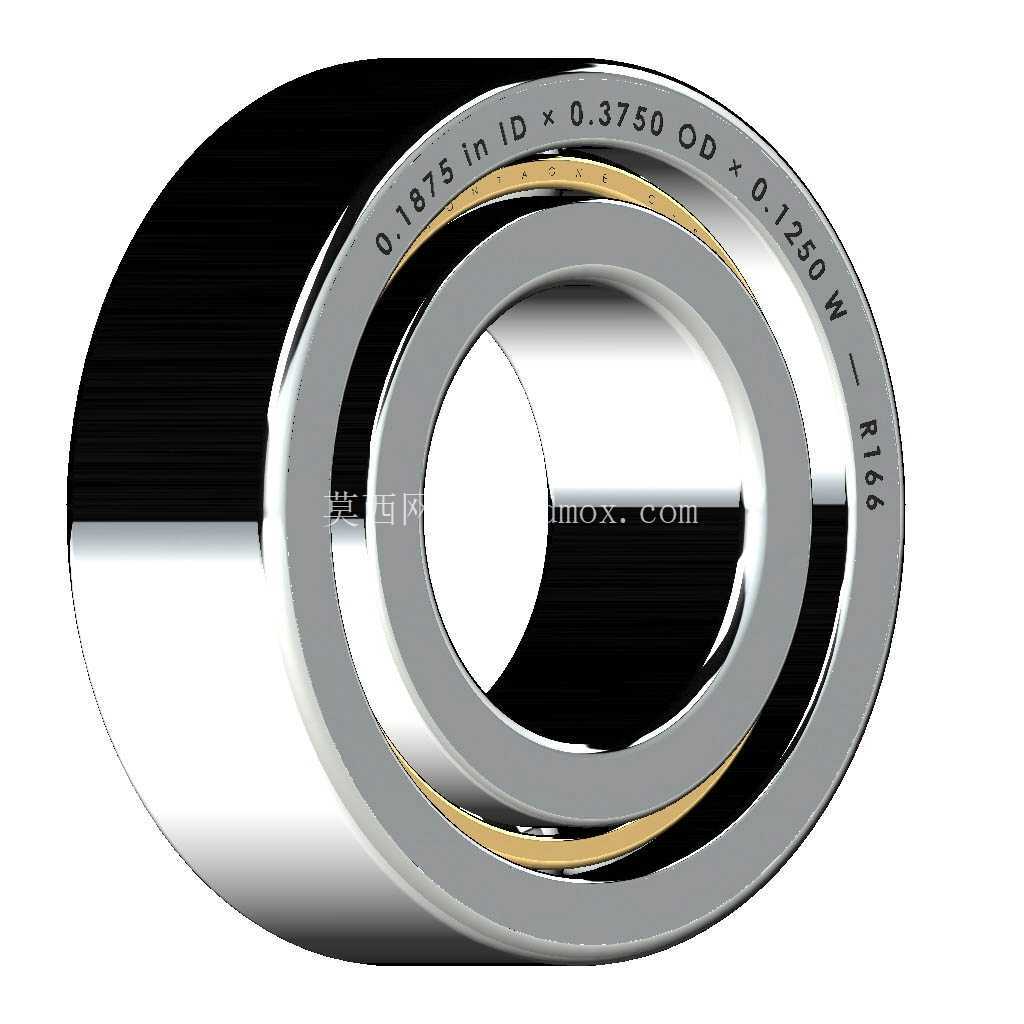

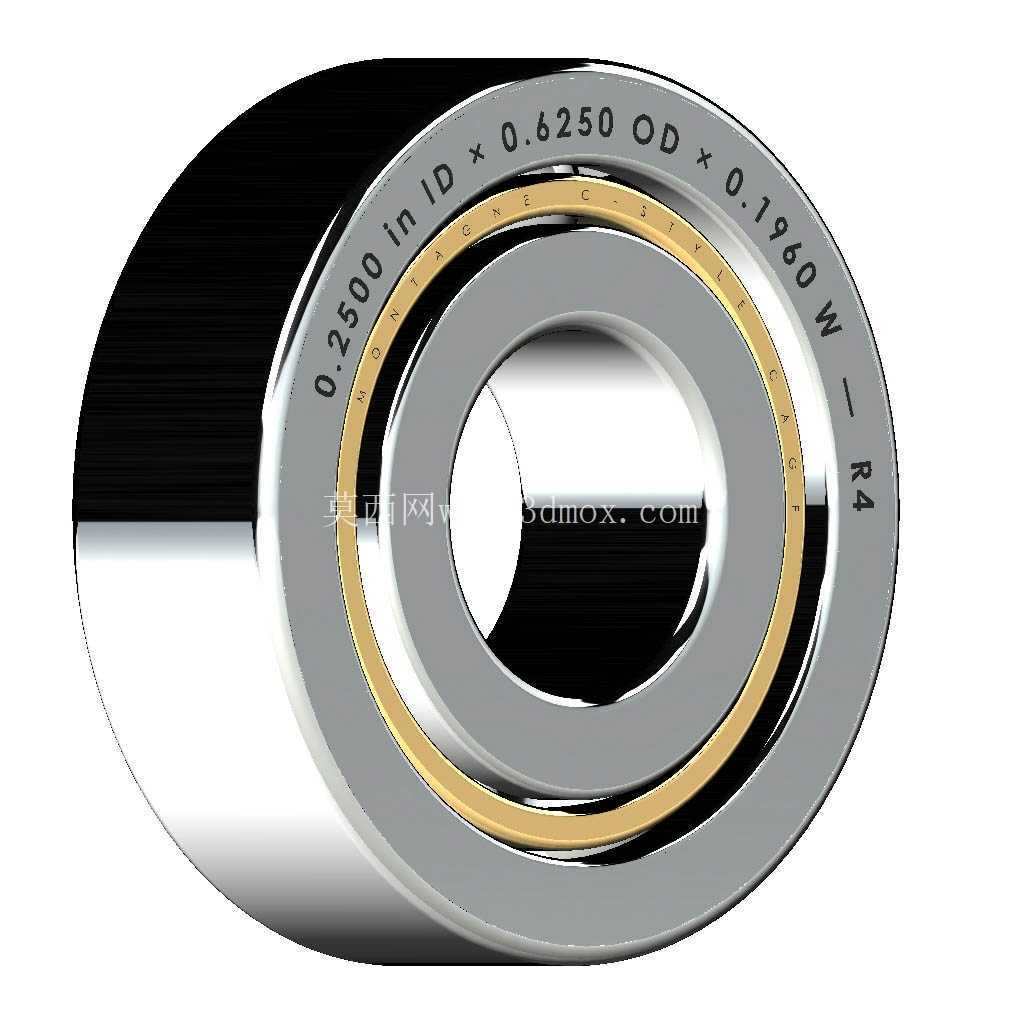

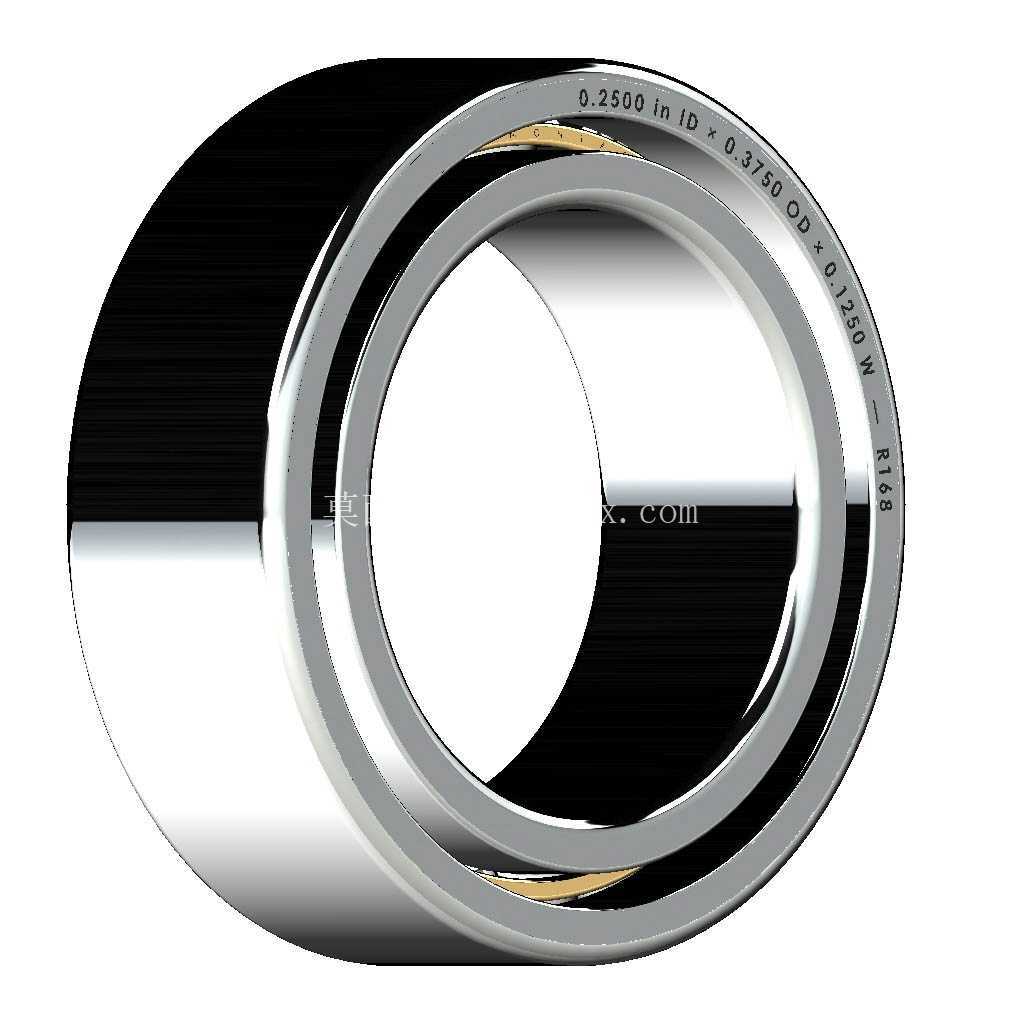

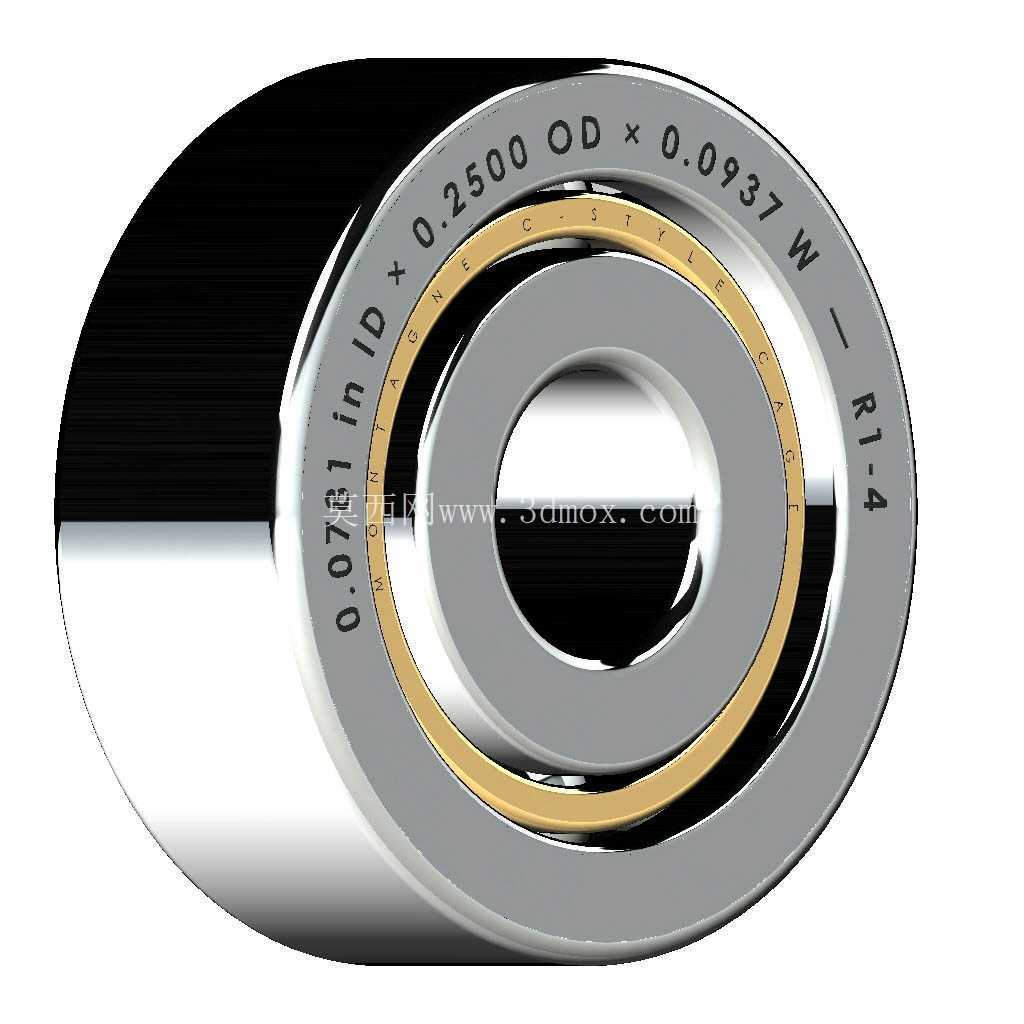

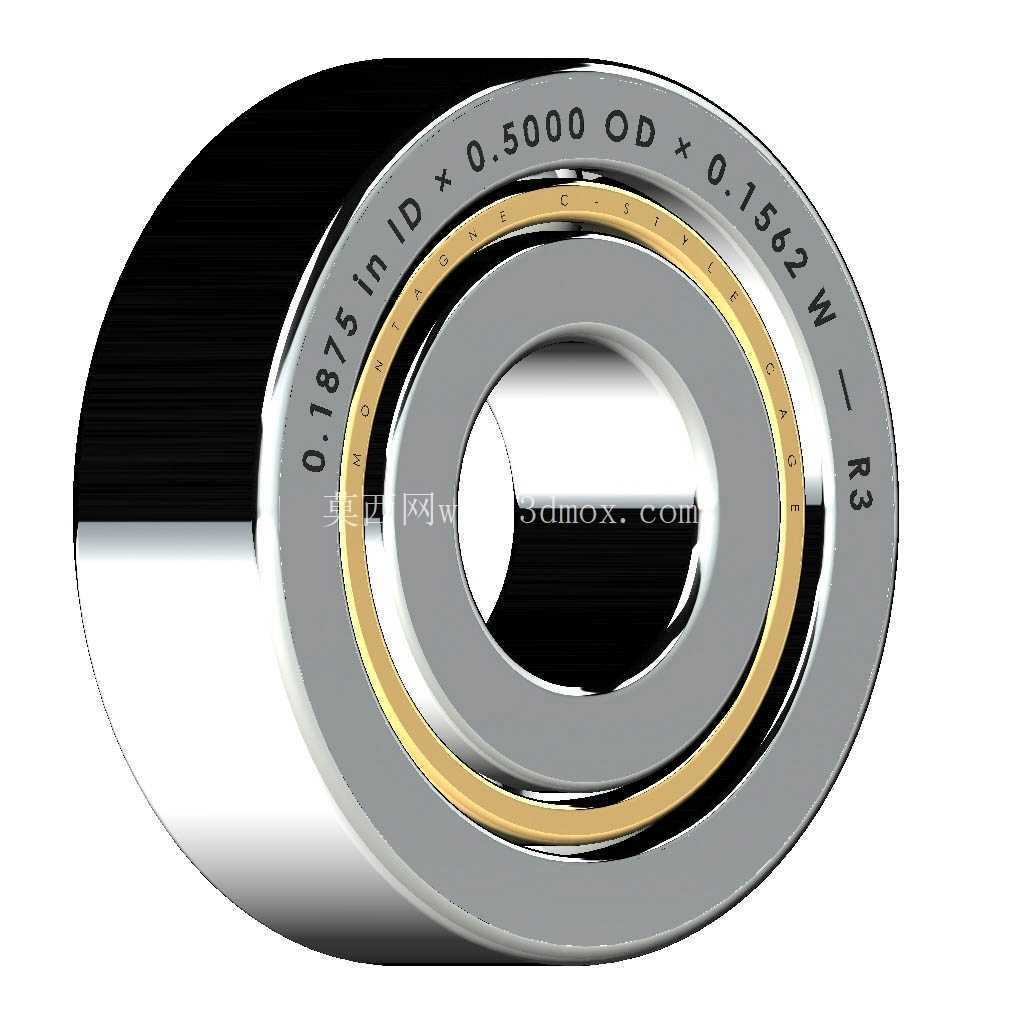

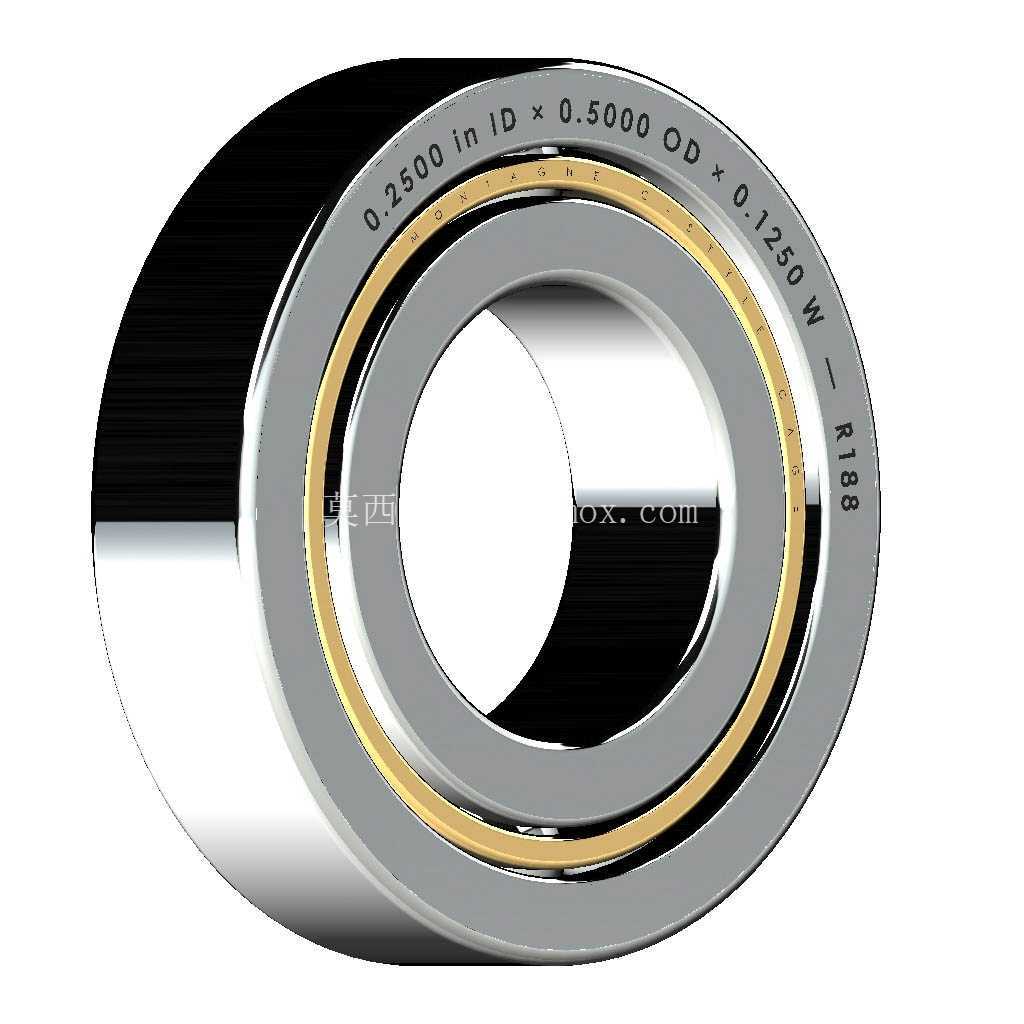

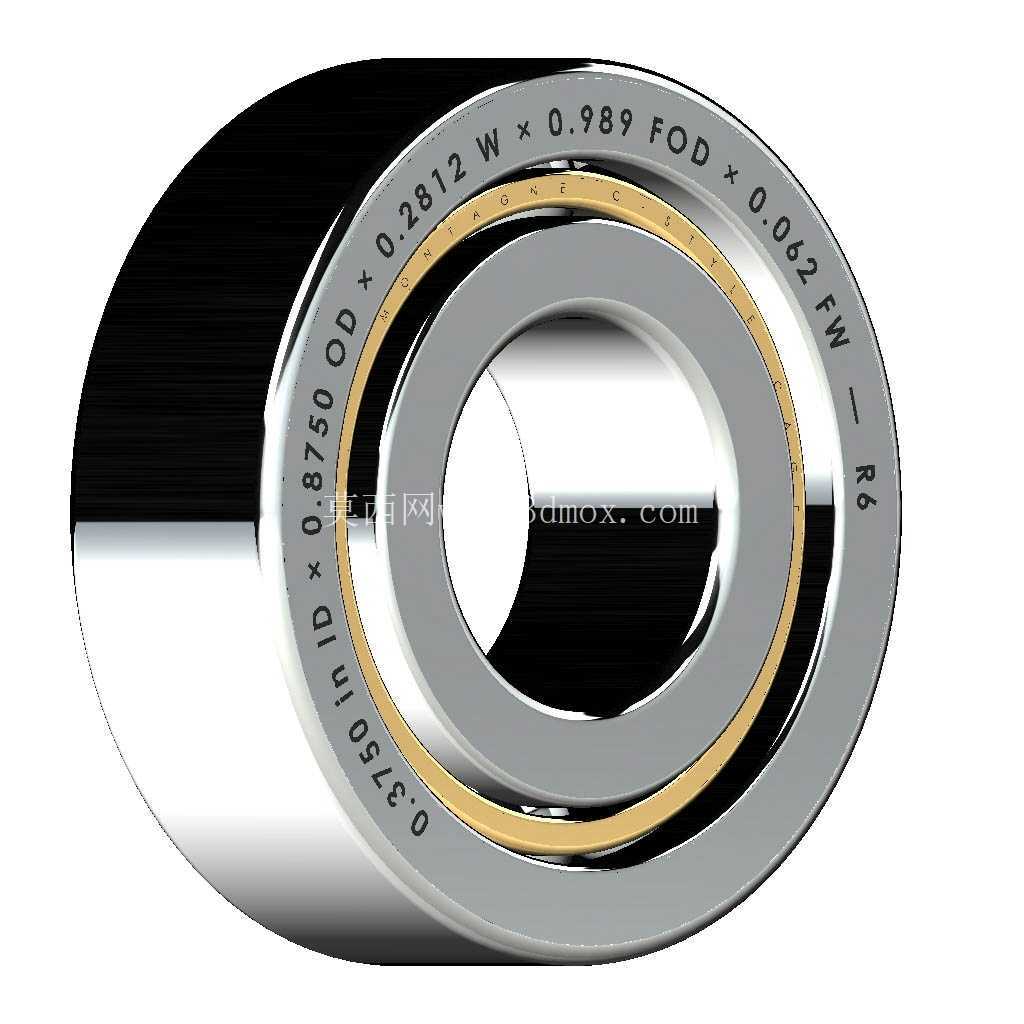

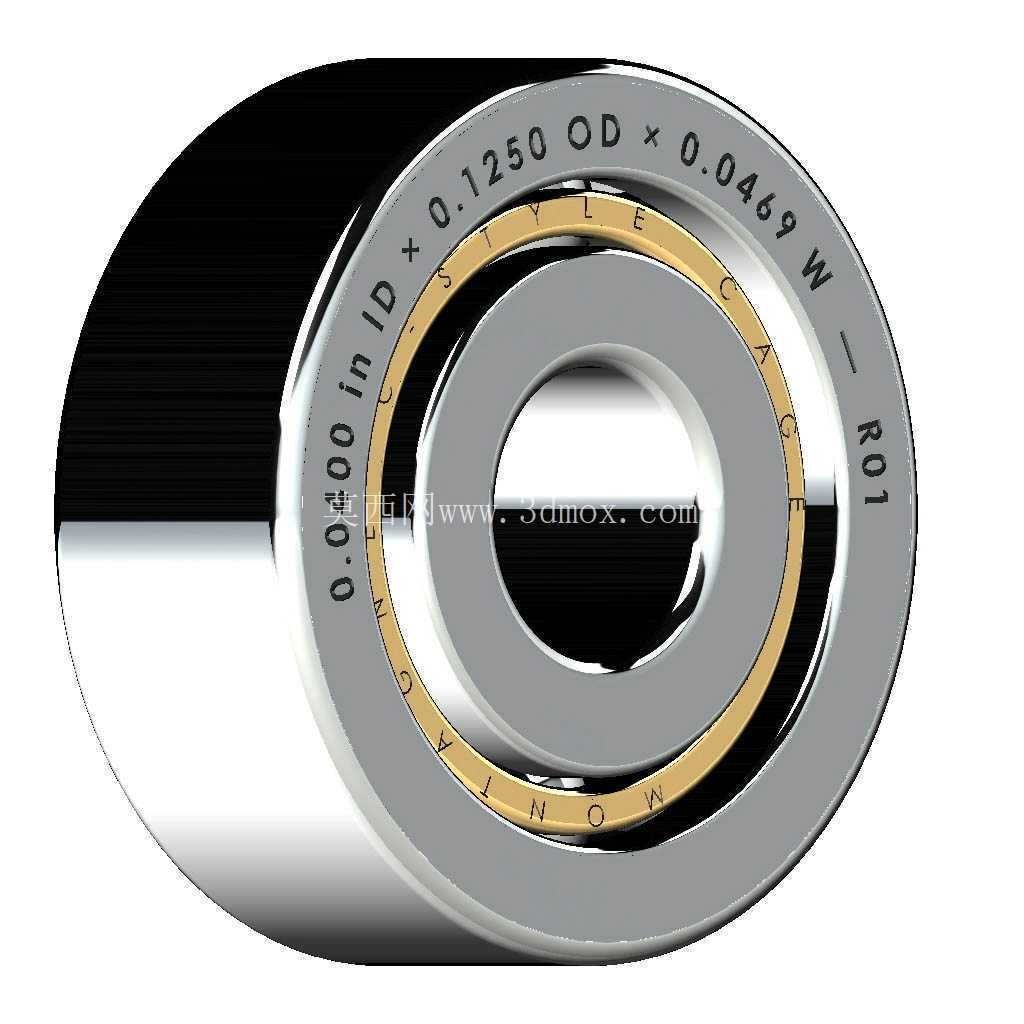

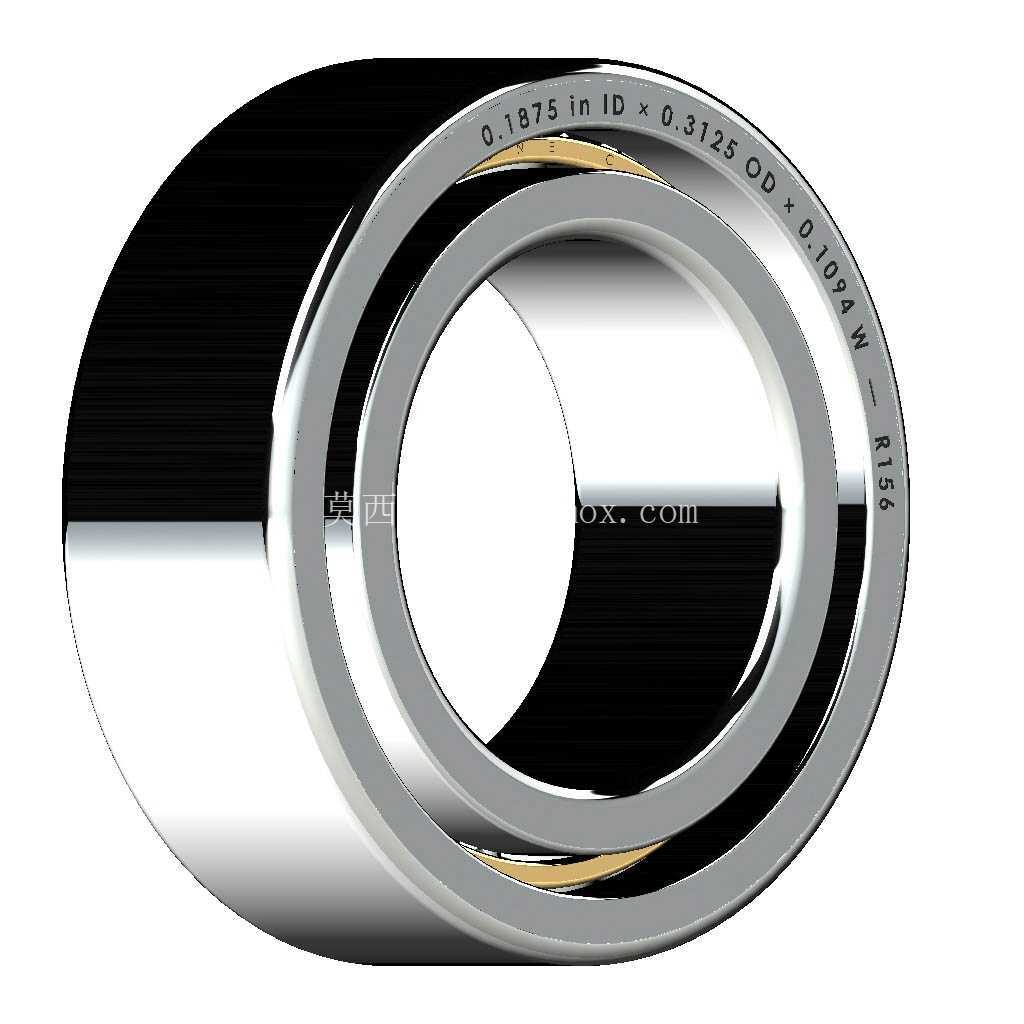

　　在精密仪器、小型传动机构、航空航天机载小型设备、医疗检测仪器这类对安装空间有严格限制的场景里，微型英制轴承的选型与适配一直是结构设计环节的细节难点，不少进口小型执行机构、老式英制标准的精密设备中，这类开式无密封的微型深沟径向轴承应用占比极高，很多时候替换选型找不到匹配尺寸的现成模型，会直接拖慢整体装配校验的进度。这套参数化的轴承结构，覆盖了常规R系列单列深沟径向开式轴承的常用尺寸段，从R0到R188的常规规格都能通过参数调整快速生成对应结构，完全适配英制尺寸体系下的安装边界需求，不用设计人员反复核对内外径、宽度、钢球排布的对应关系。从实际使用场景来看，这类开式微型轴承没有密封件与防尘盖的结构限制，一方面能在极小的安装空间里最大化滚动体的排布空间，提升相同尺寸下的径向承载能力，另一方面也适用于需要定期补充微量润滑、或者运行环境洁净度较高、无多余粉尘杂质侵入的精密传动部位，比如小型伺服电机的输出端支撑、精密仪表的转动枢轴、小型光学调整架的旋转节点，这类位置本身运行转速不低，但负载不大，对轴承的径向跳动精度要求远高于重载需求，开式结构的低摩擦阻力特性刚好能匹配这类使用需求。

　　设计思路上完全遵循英制轴承的标准保持架排布逻辑，没有随意增减滚动体数量，保持架的兜孔间隙、内外圈的滚道曲率都按照常规量产轴承的通用参数做了匹配，不会出现模型看着尺寸对、实际装配时滚道与钢球干涉的问题。做结构设计时，很多人容易忽略微型轴承的安装倒角边界，这套结构里内外圈的安装引导倒角都按照英制轴承的标准规范做了预留，装配时不会因为轴肩或者轴承座孔的倒角尺寸偏差出现卡滞，同时参数调整时可以直接锁定内径、外径、宽度三个核心安装尺寸，自动匹配对应的钢球直径、数量、保持架厚度，不用手动逐个修改特征，调整效率比从零开始建模高很多。

　　要注意的是，这类开式轴承本身没有密封结构，在有粉尘、液态介质飞溅的场景里不能直接使用，必须额外加装外部密封结构，建模时如果要适配带密封的衍生型号，只需要在内外圈的密封槽位置增加对应特征即可，基础的滚道、钢球、保持架结构完全可以通用。另外英制尺寸的轴承和公制轴承的安装公差带不一样，做配合选型时不能直接套用公制轴承的配合公差，要对应英制标准的轴与孔的公差范围做调整，这套模型的尺寸基准完全贴合英制轴承的公称尺寸，做公差分析时可以直接提取模型的名义尺寸做偏差计算，不用再额外核对标准手册里的尺寸参数。

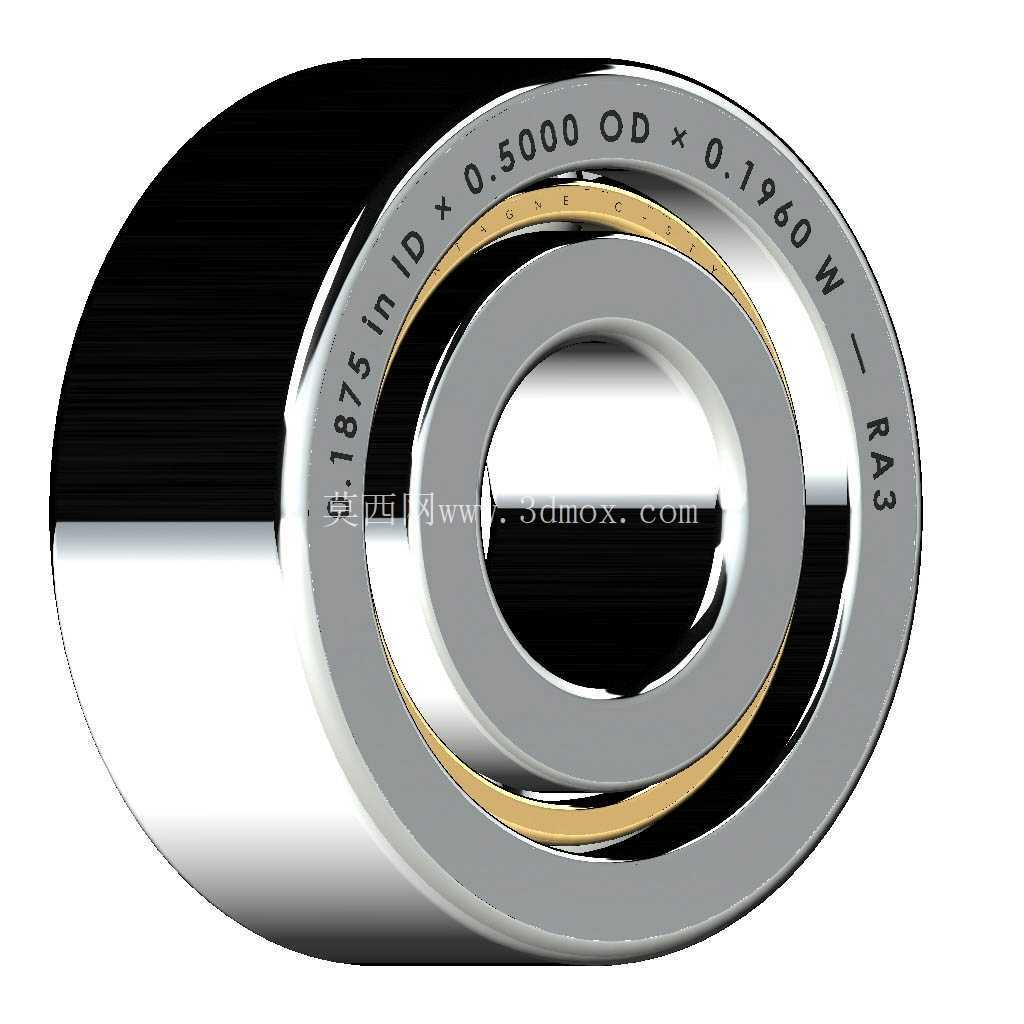

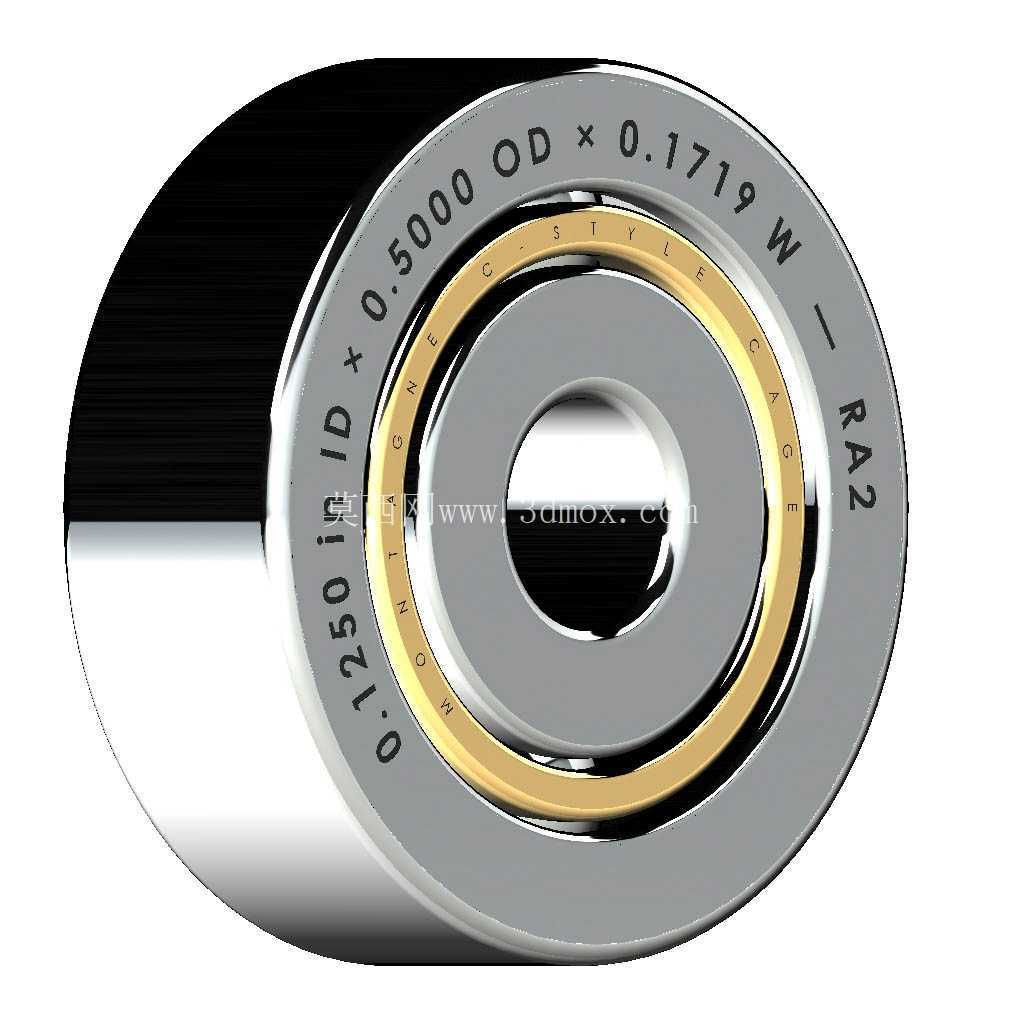

　　很多小型设备的传动结构里，轴承位的空间往往是被其他结构件限制死的，尤其是老设备的维修替换、进口设备的国产化适配场景，经常会遇到非标准宽度的RA系列衍生型号，这套参数化结构可以通过调整宽度参数快速生成对应非标准宽度的轴承模型，不用重新绘制整个轴承的特征，只需要修改对应的全局参数就能自动更新所有关联特征，钢球的排布位置、保持架的宽度也会跟着自动调整，不会出现特征错位、参数失效的问题。从结构细节来看，保持架采用的是浪形铆接结构的通用形式，和市面上大部分同类型英制微型轴承的保持架结构一致，做运动仿真时可以直接设置对应的接触约束，不用再额外简化保持架结构，仿真的接触应力计算结果也更贴近实际运行状态。做装配干涉检查时，这套模型的所有特征都做了实体化处理，没有曲面破面、特征缺失的问题，导入不同的三维装配环境里都能正常识别实体特征，不会出现导入后丢面、无法做布尔运算的问题，对于需要做整机装配校验、运动干涉检查的设计场景来说，能省去很多模型修复的时间。
