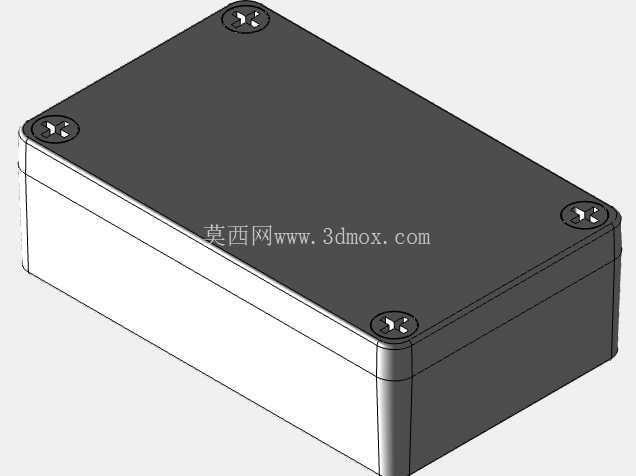

IP67防护等级矩形电气接线密封外壳

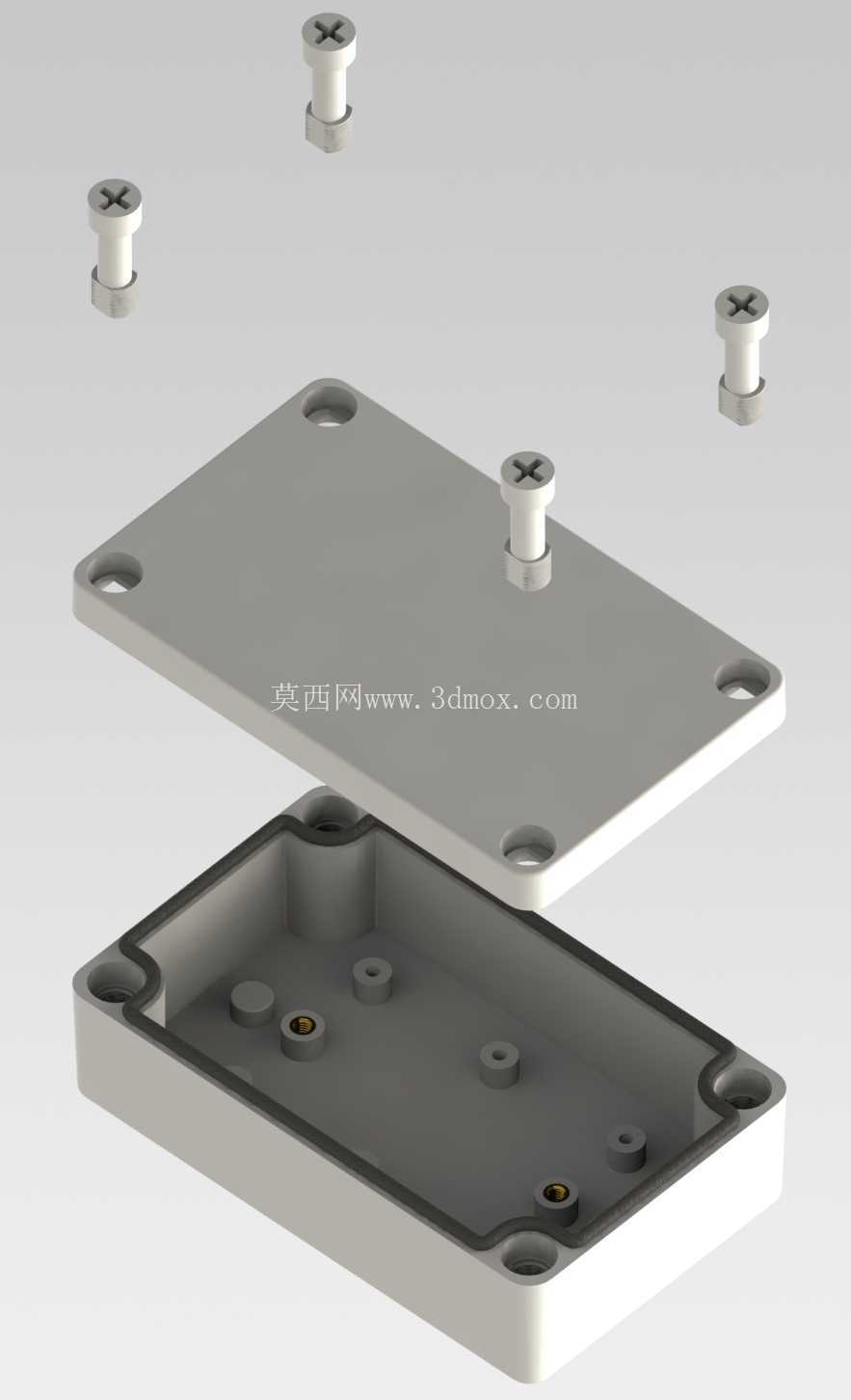

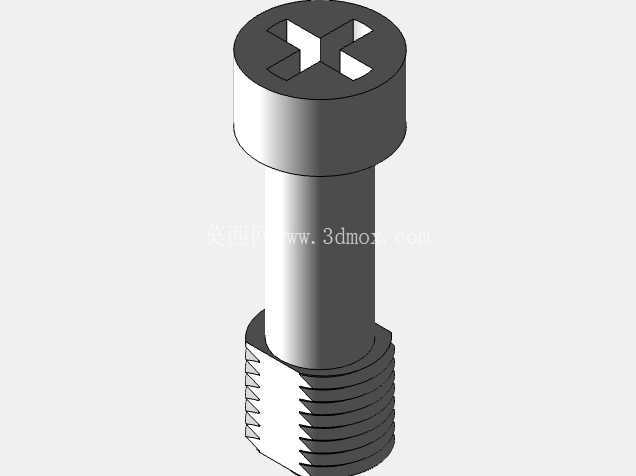

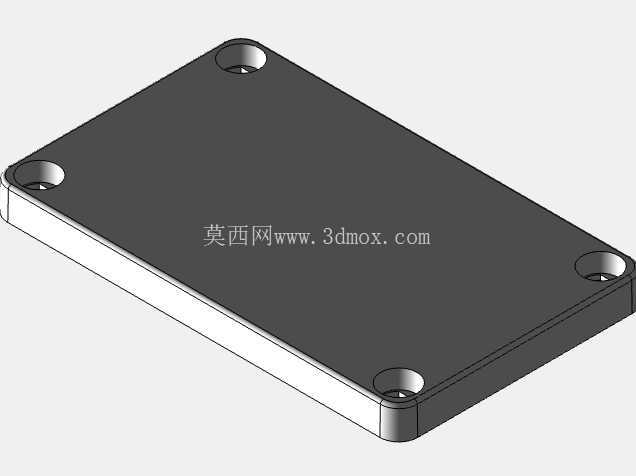

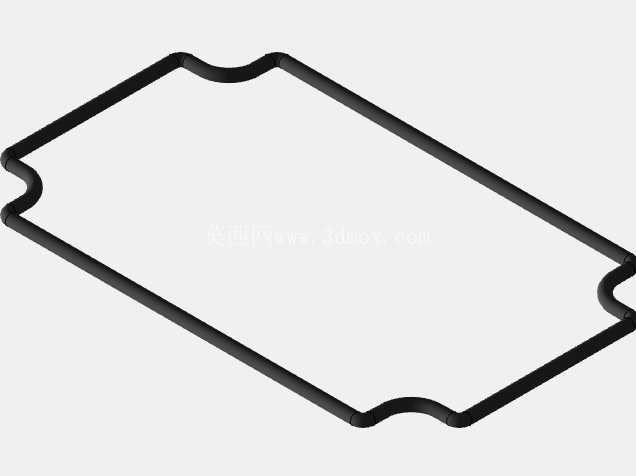

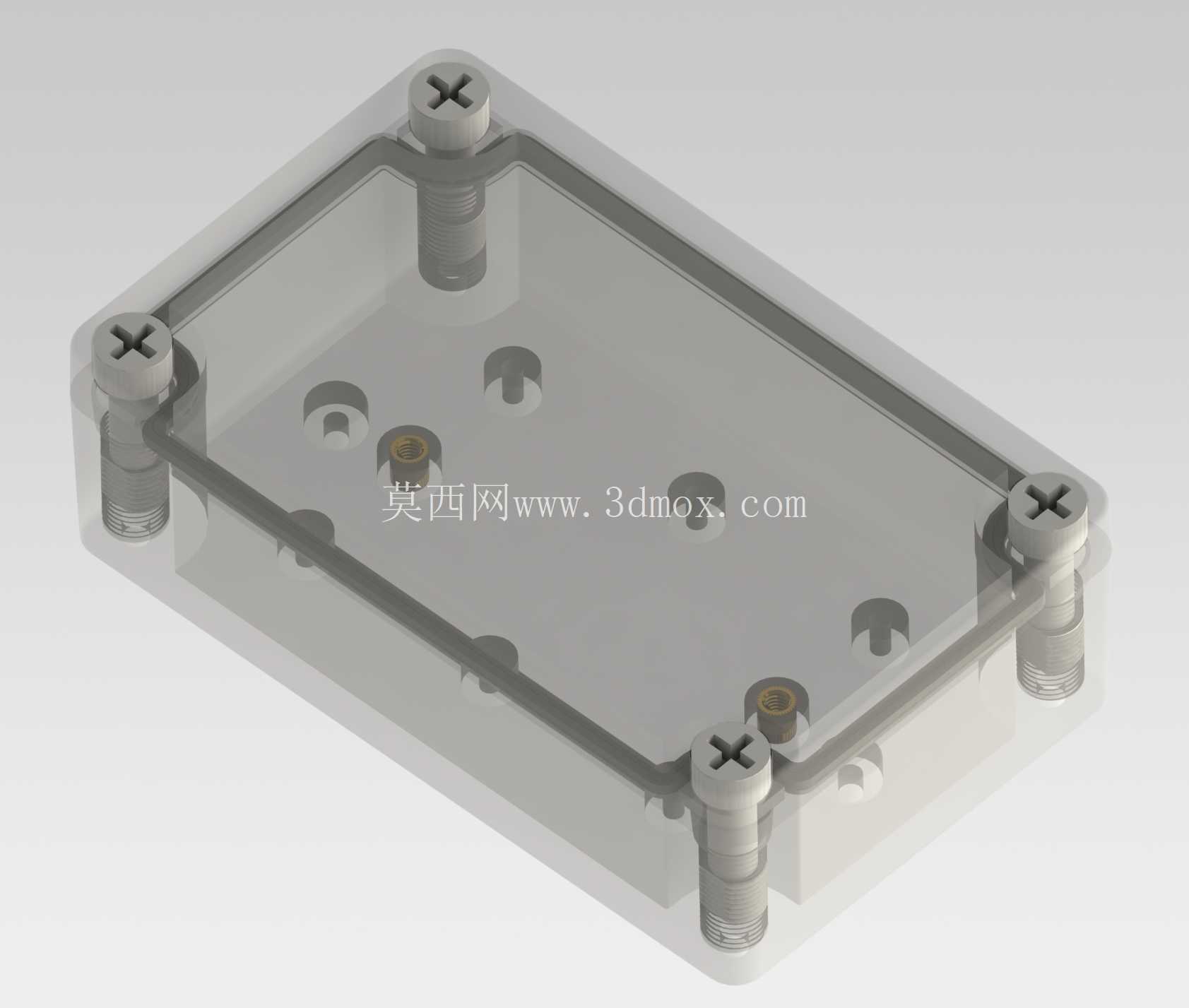

　　这款矩形密封防护外壳，核心面向户外、潮湿、多尘工况下的电气元件搭载需求，在工业现场的传感器接线分线、小型控制模块封装、户外弱电设备防护等场景中应用广泛，能够为内部搭载的PCB板、接线端子、小型传感单元提供可靠的物理防护，隔绝外界粉尘侵入与液体喷淋，避免内部电路因受潮、积尘出现短路、接触不良等故障，降低户外设备的运维频次。从结构设计逻辑来看，壳体采用上下扣合的装配形式，上盖为半透明可视材质，无需拆开壳体即可快速观察内部元件的状态、接线端子的松动情况，日常巡检效率更高；四个角位布置的十字槽装配螺丝，采用均匀压合的设计思路，配合壳体接合面的密封胶条槽位，能够在螺丝锁紧时让胶条均匀受力，避免局部压合不严导致的防护失效，同时角位的螺丝柱做了加厚处理，反复拆装也不会出现柱体开裂的问题，适配需要频繁开盖调试内部元件的使用场景。

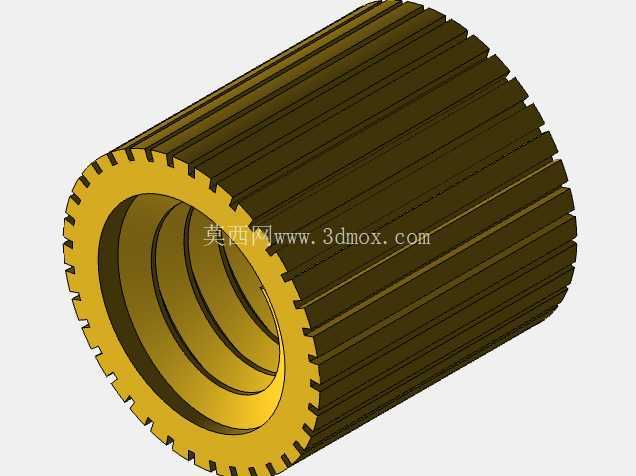

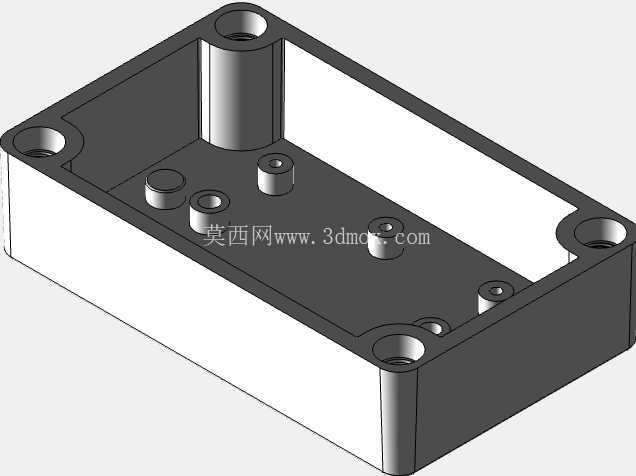

　　壳体内部的底板预留了多组不同规格的安装柱位，柱位高度统一，既可以直接通过自攻螺丝固定标准尺寸的PCB电路板，也能搭配导轨卡槽安装小型接线端子，不需要用户额外在壳体内打孔做安装位，减少二次加工的工作量；壳体的侧壁预留了标准的线缆格兰头安装位，用户可以根据实际走线需求选择开孔位置，搭配对应规格的防水接头，即可实现线缆进出部位的密封，保证整体防护等级达到IP67要求，短时间浸水、高压水枪喷淋都不会出现内部进水的问题。

　　外形尺寸方面，这款壳体的外部长宽高为130毫米、80毫米、40毫米，属于紧凑型的防护壳体，外部安装边界清晰，四个角位的螺丝柱外侧预留了沉头安装孔，可以直接通过螺丝将壳体固定在设备机架、墙面、安装支架上，不需要额外加装固定耳，节省安装空间；内部有效容纳空间约为120毫米×70毫米×32毫米，能够容纳多数小型控制板、10位以内的接线端子排、小型信号转换模块，不会出现空间浪费或者内部元件放不下的问题。

　　在实际选型使用中，需要注意壳体的安装平面要保持平整，避免安装时壳体受外力变形导致接合面密封不严；装配螺丝时要采用对角锁紧的方式，按照对角线顺序逐步拧紧螺丝，保证密封胶条的压缩量均匀，不要单颗螺丝一次性拧死，防止胶条局部压缩过度失去弹性，影响长期密封效果。这类防护外壳相比普通的塑料接线盒，在结构强度、密封可靠性、内部安装适配性上都做了针对性优化，半透明上盖的设计也解决了传统不透明外壳巡检需要开盖的麻烦，适合户外物联网节点、工业现场信号采集模块、小型户外电源模块、传感器接线分线等场景使用，能够在-20℃到80℃的环境温度下长期工作，壳体材质选用耐候性工程塑料，长期户外使用不会出现脆化、变色、密封性能下降的问题，适配大部分工业现场的恶劣使用环境。在做三维结构适配设计时，可以直接调用这款壳体的模型做装配干涉检查，提前确认内部元件的安装位置、线缆走线空间、外部安装孔位的匹配度，减少实际打样装配时出现的尺寸不匹配问题，缩短项目开发周期。
