可配置快插式管路防脱回缩锁紧接头

　　在民用净水设备、小型气动控制回路、实验室流体输送管路这类需要频繁拆装管路的场景里，快插接头的可靠性直接决定整套系统的运维效率与运行稳定性，传统快插接头在管路受外力拉扯、管路存在持续振动的工况下，很容易出现管体松脱、介质泄漏的问题，这款带回缩锁止结构的快插接头，就是针对这类痛点做的结构优化设计。

　　从实际使用场景来看，这类接头适配的是外径公差在标准范围内的塑料硬管、软质尼龙管，不需要额外套丝、打胶或者使用卡箍辅助固定，安装时只需要将管体垂直插入接头端口，插到底后内部的卡爪会自动卡住管体外壁，端口的蓝色解锁卡扣会自动回弹到位，此时内部的回缩锁止结构会进入工作状态：当管路受到向外的拉扯力时，内部的锁止环会顺着接头内腔的锥面产生径向收缩，进一步抱紧管体外壁，拉扯力越大抱紧力越强，从结构原理上避免管体被意外拉出。

　　设计过程中首先要考虑的是不同工况下的尺寸适配性，所以做了可配置的参数化结构：同一系列的接头主体外形保持一致，只需要调整内部卡爪的尺寸、密封胶圈的规格，就能适配不同外径的管路，不需要重新开模制作主体外壳，大幅降低了多规格产品的生产制造成本。接头主体采用食品级POM材质注塑成型，内壁的流道做了圆弧过渡处理，没有直角突变结构，流体通过时的阻力更小，也不容易在流道内部残留介质，适配净水、低压气动这类对卫生等级、流阻有要求的场景。

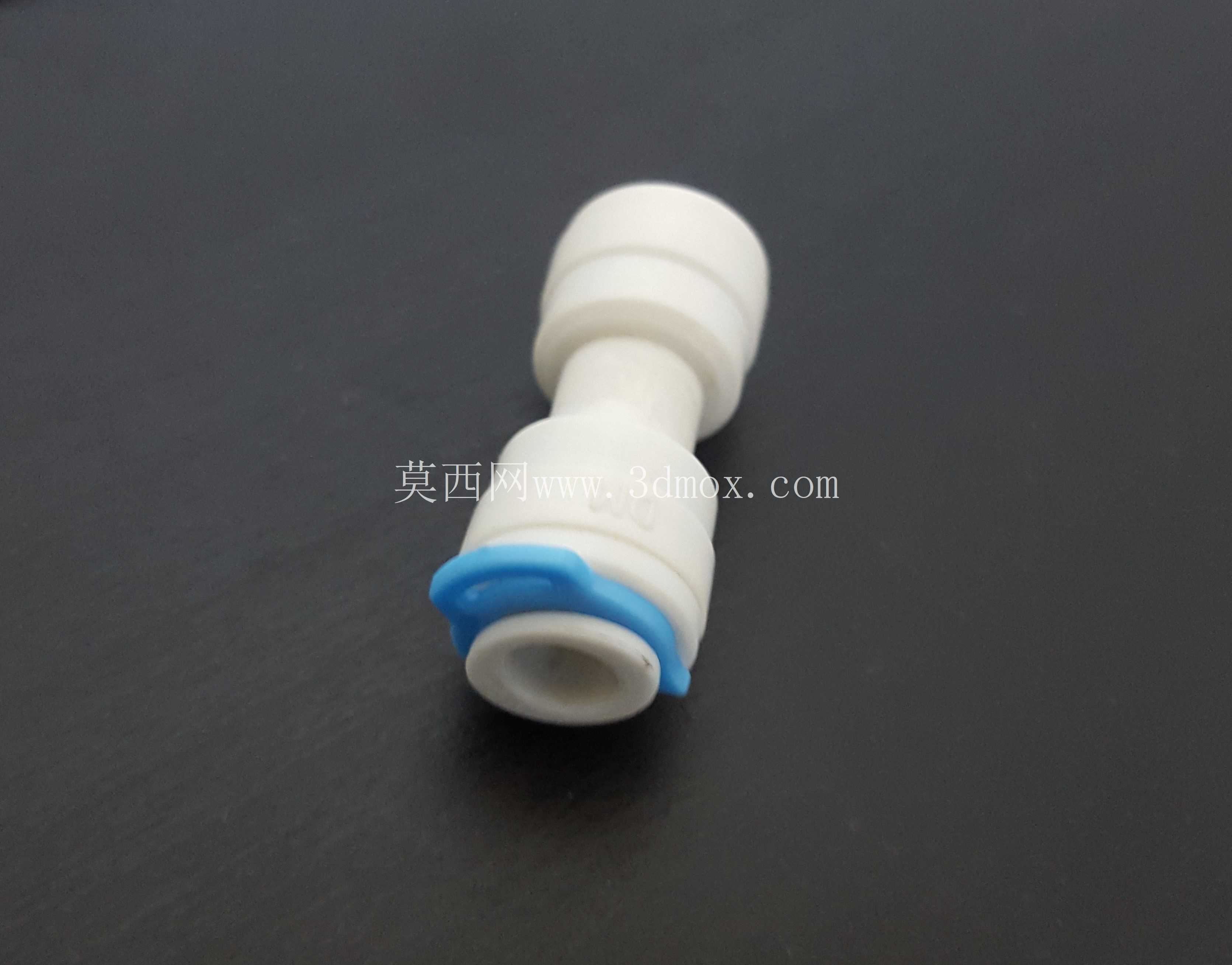

　　外形尺寸上，这款等径直通结构的接头整体轴向长度控制在40mm以内，最大外径不超过18mm，安装时不需要预留太大的操作空间，哪怕是在设备内部管路排布密集的区域，也能顺利完成安装操作。两端的接口结构完全对称，不需要区分进出方向，现场安装时不需要核对流向标识，能有效降低装配人员的操作失误率。端口的蓝色解锁卡扣做了外翻的凸边设计，拆卸管路时不需要借助额外工具，只需要用手指将蓝色卡扣向接头主体方向按压，带动内部卡爪张开，就能轻松拔出管体，单手即可完成拆卸操作，日常运维更换滤芯、调整管路走向时效率很高。

　　结构细节上，接头内部设置了两道密封结构：靠近端口的是防尘圈，能阻挡外部的灰尘、杂质进入接头内部，避免卡爪被杂质卡滞导致锁止失效；靠近流道的是丁腈橡胶材质的O型密封圈，压缩量控制在合理区间，既能保证0.8MPa工作压力下的密封性能，又不会因为压缩量过大导致管体插拔阻力过高。内部的锁止弹簧采用不锈钢材质制作，长期使用不会出现锈蚀、弹力衰减的问题，哪怕是在潮湿的净水设备工况下，也能保证锁止结构的动作可靠性。

　　建模过程中需要重点关注几个配合边界：一是卡爪与接头内腔锥面的配合角度，角度过小会导致锁止力不足，角度过大会导致拆卸时按压力度过大，经过反复验证，15度的锥面角度能兼顾锁止可靠性与拆卸便捷性；二是解锁卡扣的行程设计，要保证按压到位时卡爪能完全张开，不会出现卡爪刮擦管体外壁导致管体难以拔出的问题；三是密封圈的安装槽尺寸，要保证密封圈安装后不会出现移位、被流体冲脱的问题，槽深与线径的比值控制在0.8左右，能获得最优的密封效果。

　　这类接头在实际选型时，只需要确认适配的管体外径、工作介质类型、工作压力范围，就能直接替换同规格的普通快插接头，不需要更改原有管路的排布设计，替换成本很低。相比传统的卡套式接头、螺纹接头，它的安装效率能提升80%以上，而且不需要操作人员具备专业的管路连接技能，经过简单说明就能完成装配，非常适合批量设备装配、民用设备售后维护这类场景使用。在振动工况下使用时，它的防脱性能远优于普通无锁止结构的快插接头，能有效减少因为管路松脱导致的介质泄漏、设备停机问题，降低后期的运维成本。
