小功率多晶太阳能供电模组结构设计

　　这款小功率多晶光伏供电单元，核心面向低功耗离网电子设备的补能场景设计，常见于户外小型传感节点、低功耗物联网终端、微型便携电子装置的自供电方案中，能够在户外光照条件下将光能转化为电能，为后端储能单元或负载提供稳定的低压直流输出。从实际使用场景来看，这类小尺寸光伏板不需要复杂的安装支架，既可以直接嵌入便携充电设备的外壳表面，也能贴合在小型户外监测装置的外露平面上，适配无外接电源的野外部署需求，避免频繁更换一次性电池带来的维护成本。

　　产品的功能特性围绕小功率离网供电的实际痛点做了针对性设计，单片单元的开路电压在充足光照下可达到0.5V以上，短路输出电流约100mA，五片串联后即可获得接近3V的输出电压，能够直接为常见的3V级超级电容、小型纽扣充电电池提供充电电流，满足低功耗设备的储能需求。设计中特意预留了防反灌电路的适配空间，实际使用时搭配超低正向压降的理想二极管元件，即可避免光照不足或者无光照状态下，储能单元的电流反向倒灌至光伏电池片，减少无意义的电能损耗，同时也能避免反向电流长期冲击对光伏电池片造成的性能衰减。

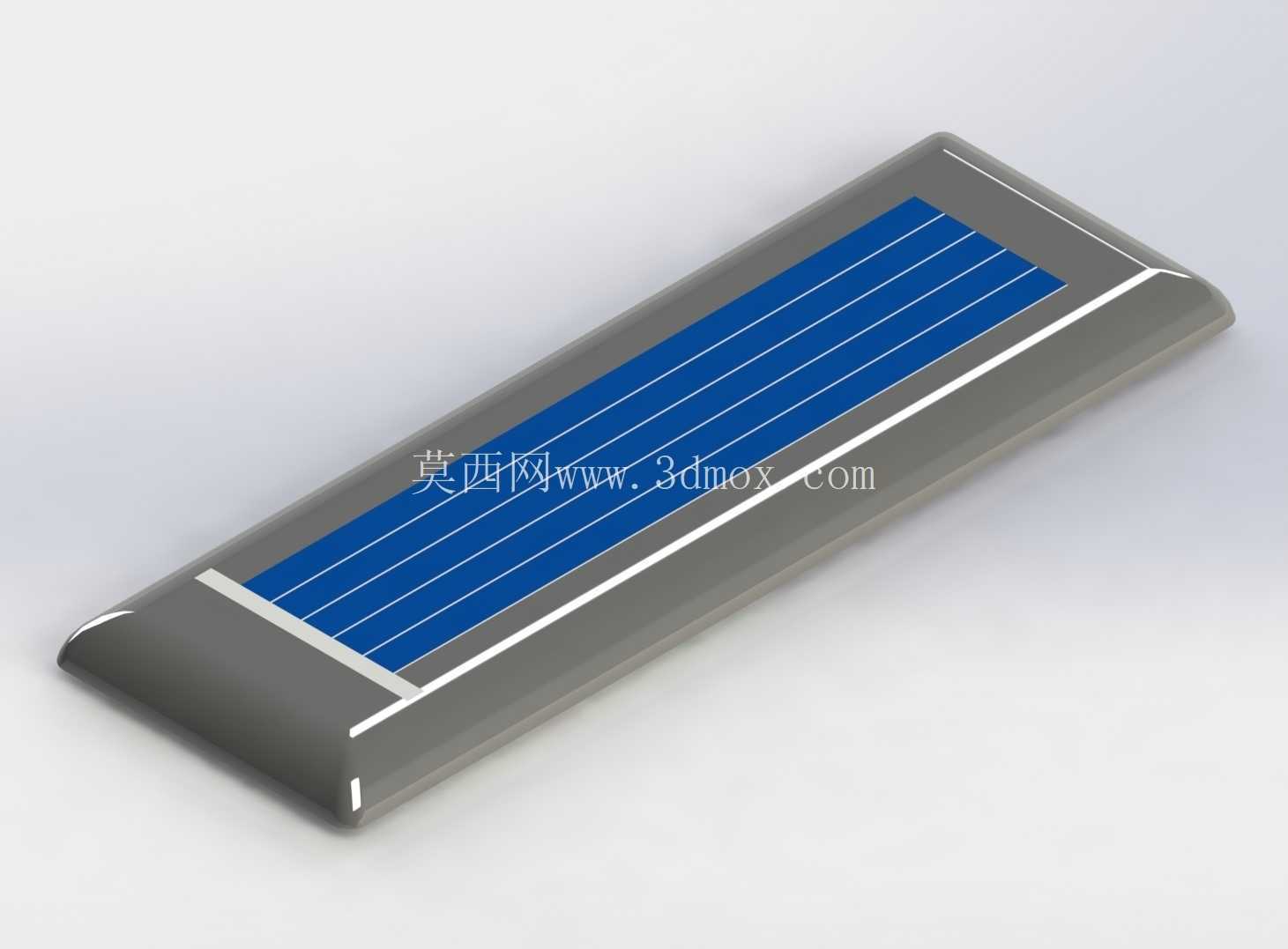

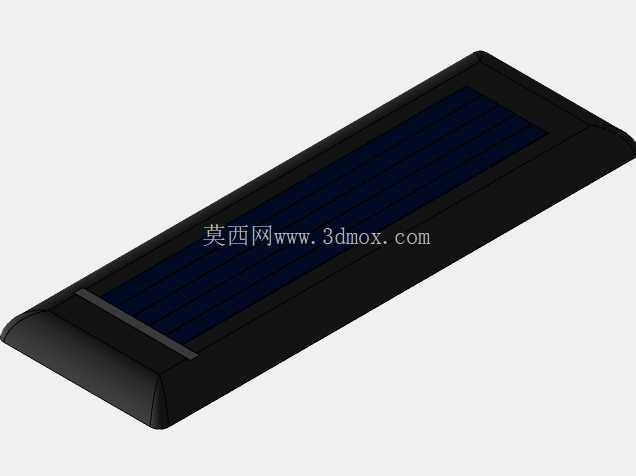

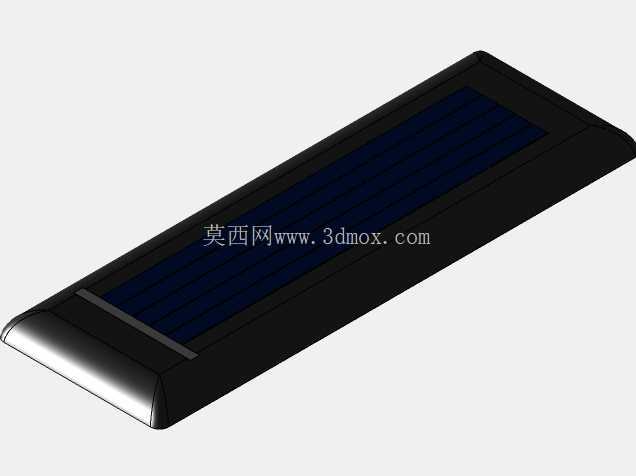

　　外形尺寸方面，单片光伏板的长宽控制在53毫米×18毫米的区间，整体厚度在2.2毫米到2.6毫米之间，属于超薄型的光伏组件，边缘做了圆弧过渡的封装处理，既能够降低安装时的磕碰损伤风险，也能适配曲面或者窄空间的嵌入安装需求。封装外壳采用耐候性的工程塑料材质，表面覆盖透明防护层，能够抵御日常户外使用中的紫外线照射、轻微雨淋以及浮尘侵蚀，不需要额外增加密封防护结构即可满足普通户外场景的使用要求。安装边界上，组件背面为平整平面，既可以采用耐高温双面胶直接贴合固定在设备外壳内壁或者外露表面，也可以通过两端的预留点位做螺丝锁附固定，适配不同设备的装配工艺需求，不需要为其单独设计复杂的固定结构，能够有效降低终端设备的整体设计复杂度。

　　从设计思路来看，这款光伏单元没有追求过高的转换效率，而是在尺寸、输出功率、成本三者之间做了平衡，针对毫安级功耗的小型设备做参数匹配，避免出现功率冗余带来的成本浪费。电池片采用多晶硅材质，相比同尺寸的非晶硅薄膜电池拥有更稳定的输出特性，光照角度变化时的功率衰减幅度更小，即使在非阳光直射的散射光照条件下，也能输出一定的充电电流，适配阴天、树荫下等非理想光照场景的使用需求。组件的电极引出端做了加宽处理，能够降低大电流输出时的线损，实际焊接装配时也有更大的操作容错空间，减少生产过程中的虚焊、脱焊风险。

　　在实际选型搭配时，需要注意后端储能元件的耐压参数匹配，五片串联后的开路电压最高不会超过3V，搭配额定电压3V的超级电容或者充电电池时不需要额外增加分压电路，直接通过防反灌二极管连接即可完成充电路径的搭建。如果需要更高的输出电压，也可以通过多组串联的方式提升电压等级，满足不同功耗等级设备的供电需求。这类微型光伏组件的出现，解决了大量低功耗户外设备的自供电难题，不需要布设供电线路，也不需要定期维护更换电池，非常适合部署在位置分散、难以布线的户外监测点位，比如农业环境监测传感器、户外无线信标、小型便携光伏充电配件等产品中，能够大幅提升这类设备的部署灵活性，降低长期使用的维护成本。
