反渗透水系统防漏截止阀结构设计

　　在民用及商用反渗透净水设备的管路布局中，防漏截止类部件一直是影响系统运行可靠性的核心元件，这款适配RO水过滤系统的截止结构，正是针对反渗透膜组件后端的供水通断与泄漏防护需求开发的专用阀件。不同于常规管路通断阀仅依靠手动或电磁驱动实现启闭的设计逻辑，这款阀件的触发机制完全依托水系统内部的介质状态变化，无需额外配置电控元件或外部动力源，就能在异常泄漏工况下自动切断主供水通路，从根源上避免净水设备持续漏水引发的财产损失风险。

　　从实际应用场景来看，这款阀件主要安装在反渗透水过滤系统的进水侧主管路，紧邻预处理滤芯与反渗透膜壳的连接段，日常正常制水工况下，阀内的触发元件处于稳定的初始位置，阀瓣保持全开状态，原水可以顺畅通过阀腔进入后续过滤单元，流道经过圆弧过渡优化，不会在阀腔内部形成明显的流阻死区，也不会因为长期通水出现杂质淤积卡滞的问题。当系统下游出现管路脱落、接头密封失效、膜壳破裂等泄漏故障时，持续流动的水流会接触到阀腔内预置的感压膨胀元件，这类元件采用遇水快速膨胀的特种泡沫颗粒压制而成，接触水流后会在数秒内完成体积膨胀，推动杠杆式触发机构动作，带动阀瓣快速下压贴合阀座密封面，彻底切断主供水通路，整个触发过程无需人工干预，响应速度远快于常规的外置式漏水检测装置。

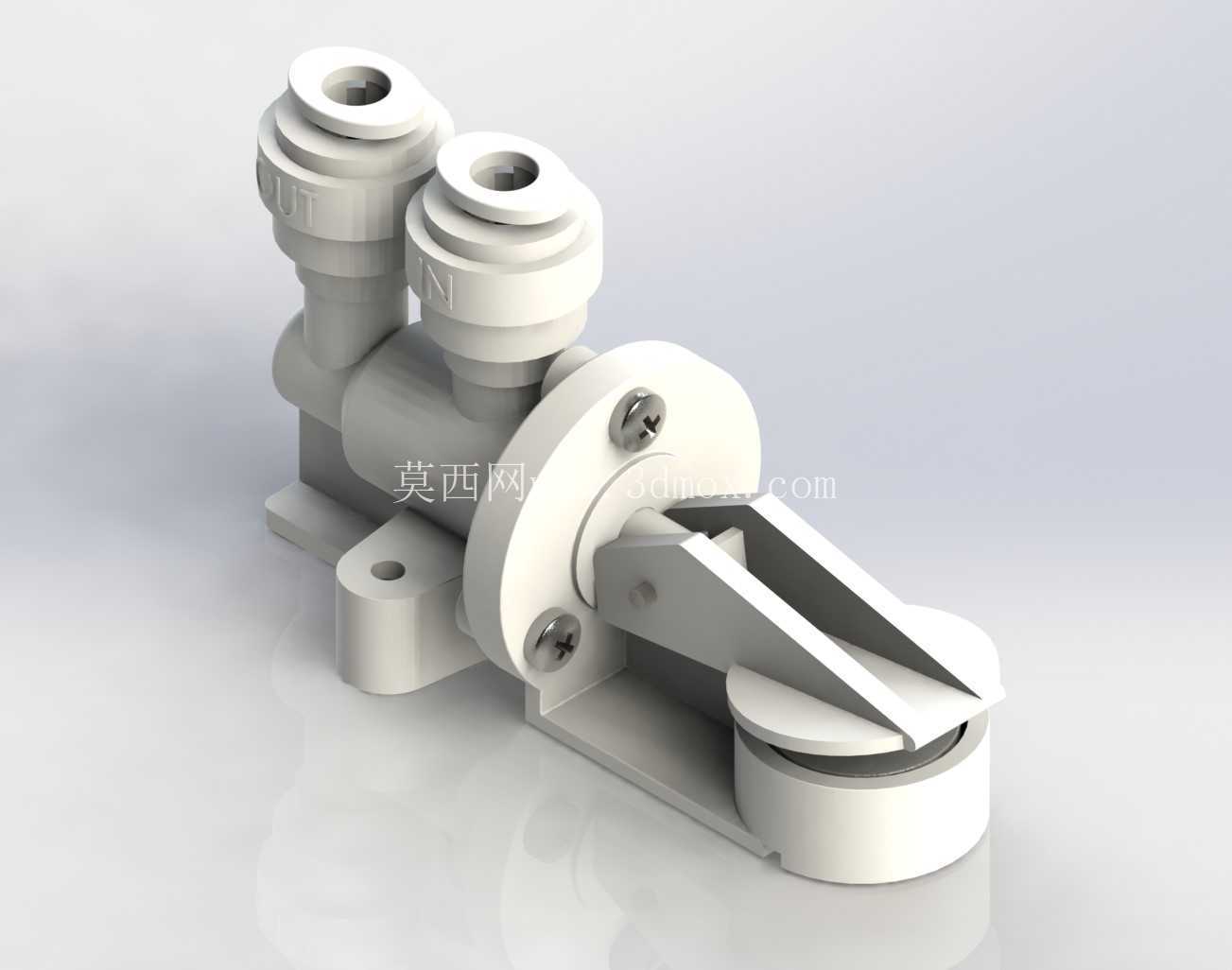

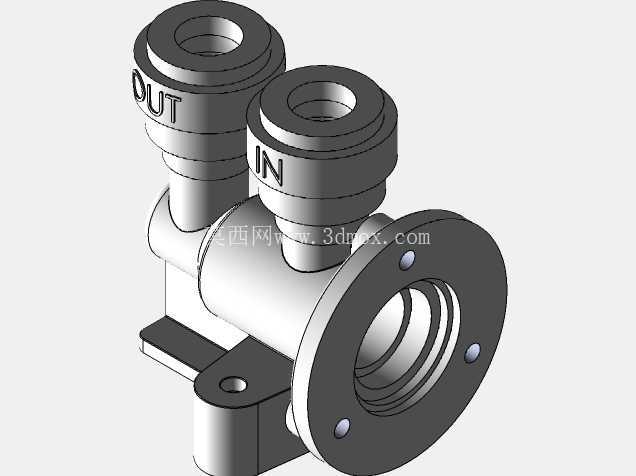

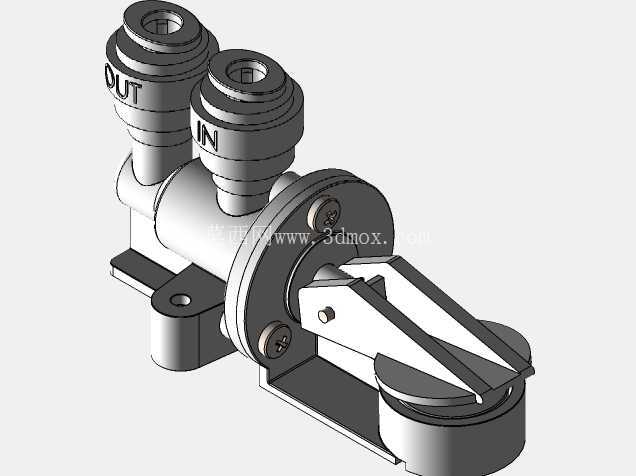

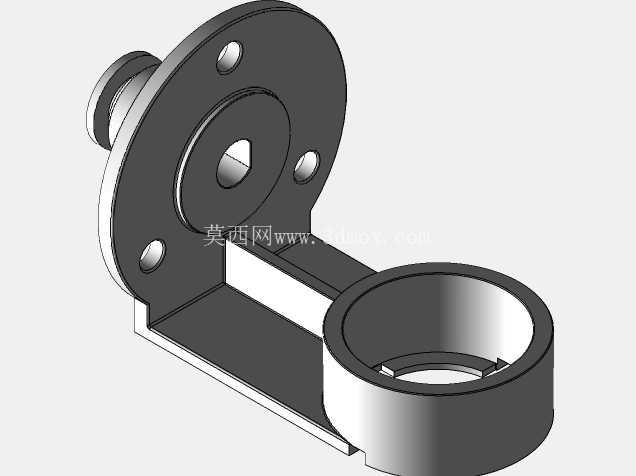

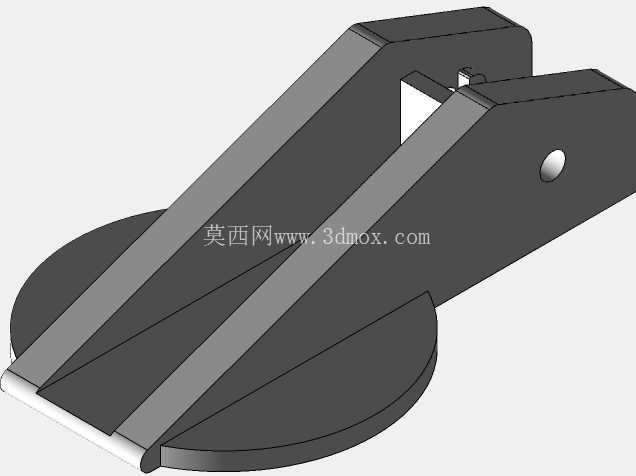

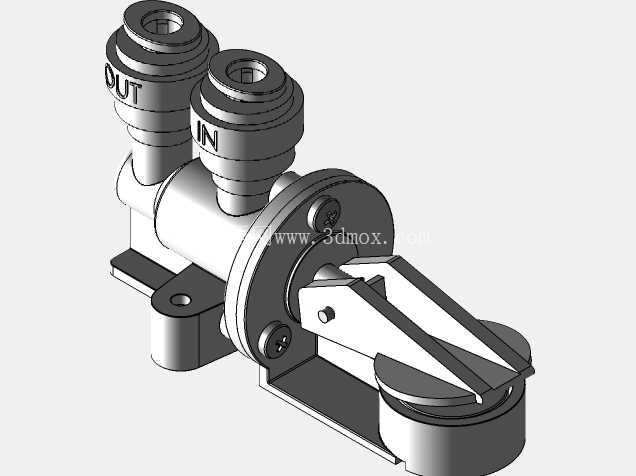

　　从结构设计的细节来看，这款阀件采用了模块化的分体式布局，主体阀身采用耐水腐蚀的工程塑料一体注塑成型，两个快插式进水接口位于阀身上部，采用行业通用的卡套式快接结构，适配常规净水系统的标准外径PE管路，安装时无需额外缠绕生料带或涂抹密封胶，直接将管路插入接口到底即可实现可靠密封，接口内部的不锈钢卡簧可以牢牢咬合管路外壁，承受1.0MPa以上的管路静压不会出现脱管问题。阀身侧部的法兰式安装座预留了两个对称的螺栓过孔，可以直接通过M4规格的螺栓固定在净水设备的内部安装板上，安装座与阀身之间设置了加强筋结构，避免长期受管路应力影响出现阀身偏移的问题。下部的触发机构采用外露式杠杆拨片设计，日常维护时可以手动拨起拨片完成阀件复位，在更换滤芯或者排查管路故障后，无需拆解阀件就能快速恢复供水状态，拨片与阀腔之间采用双道O型圈密封，避免阀腔内的水从转轴位置渗漏。

　　关于安装边界的尺寸控制，这款阀件的整体高度控制在85mm以内，两个快插接口的中心距为32mm，下部安装座的底面到上部接口顶面的垂直距离为72mm，安装时需要在阀件的拨片活动侧预留至少20mm的操作空间，方便手动复位操作，阀件的左右两侧不需要预留额外的拆装空间，快插接口的管路插拔操作可以在垂直方向完成，非常适合内部空间紧凑的家用RO净水机、商用直饮机等设备使用。阀座密封面采用平面密封结构，密封垫采用食品级硅橡胶材质，长期接触水不会出现老化变硬或者析出有害物质的问题，密封面的平面度控制在0.02mm以内，阀瓣下压后可以实现零泄漏密封，不会因为长期带压出现微渗问题。

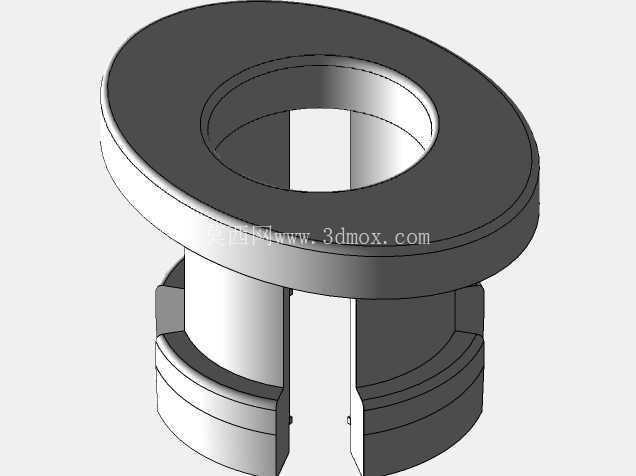

　　在流道设计上，这款阀件的内部通径做了等径优化，全开状态下的通流面积与外接管路的通流面积完全一致，不会出现阀件位置节流导致的水损过大问题，经过实测，在0.3MPa的常规供水压力下，阀件的通流量可以达到12L/min以上，完全满足大流量RO净水系统的供水需求。阀腔内的膨胀元件设置了独立的容纳腔，与主流道之间采用带细密过水孔的隔板隔开，正常通水时水流可以缓慢接触膨胀元件表面，但不会因为正常水流的冲击导致元件误触发，只有当泄漏发生时水流持续冲刷元件，才会触发机构动作，有效避免了正常制水过程中的误关断问题。同时容纳腔采用可拆卸式端盖设计，长期使用后如果需要更换膨胀元件，只需要拧开端盖就能完成更换，不需要整体更换阀件，大幅降低了后期维护成本。

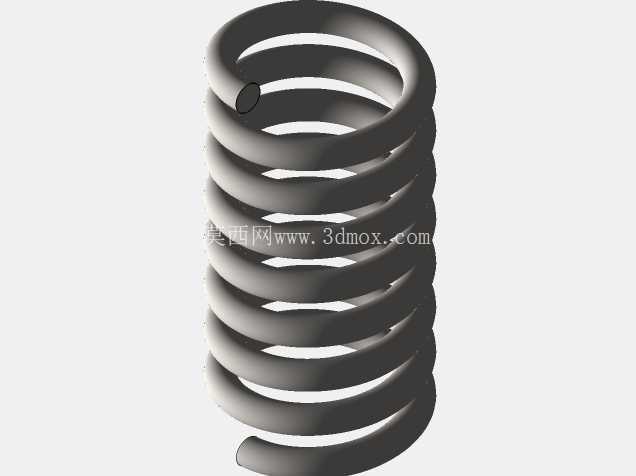

　　从结构可靠性的角度考虑，这款阀件的所有运动部件都做了耐磨处理，杠杆转轴采用自润滑的POM材质，长期往复动作不会出现卡滞或者磨损间隙过大的问题，触发机构的弹簧采用304不锈钢材质，长期在潮湿环境下工作不会出现锈蚀失效的问题。阀身的所有棱角位置都做了R2以上的圆角过渡，避免安装过程中划伤操作人员或者割伤管路，整体结构没有多余的外露突出部件，安装在设备内部不会和其他管路或者元件发生干涉。
