3.8V220F立式直插锂混合电容结构

　　这款立式直插封装的锂混合电容，在低功耗户外传感节点、小型太阳能储能模组、便携快速放电设备的电路设计中，是非常实用的储能选型元件。不同于常规电解电容仅做短时滤波的功能定位，该元件兼顾了超级电容的大电流充放特性与锂电池的能量密度优势，额定3.8V工作电压下可实现220F的容值储备，能在小体积空间内完成短时大电流供电、掉电数据保持、间歇脉冲负载供电这类常规电容无法覆盖的应用需求。

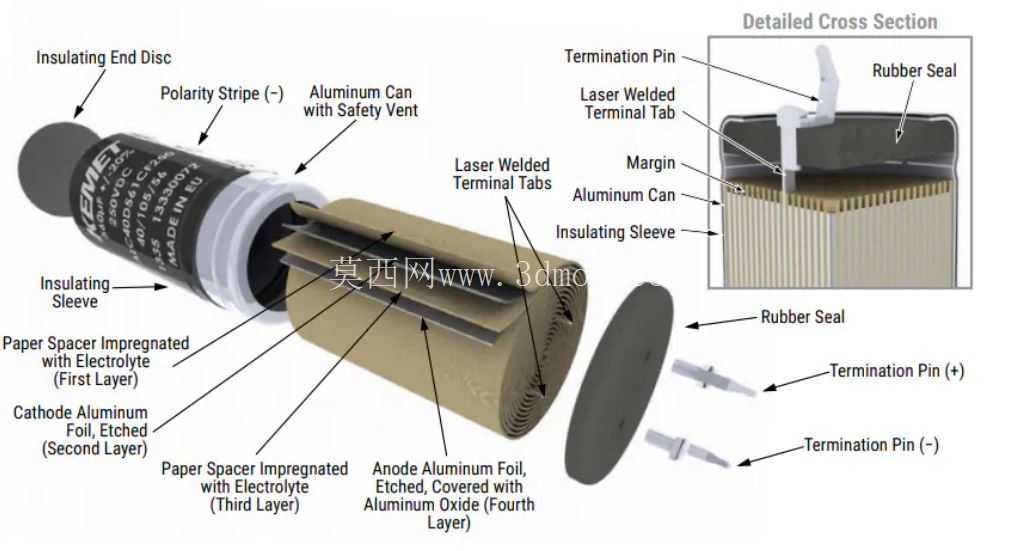

　　从结构设计来看，元件采用圆柱铝壳封装，顶部设置圆形防爆泄压结构，当内部因过充、过温出现气压异常升高时，泄压结构会优先动作释放内部压力，避免壳体爆裂带来的电路安全隐患。壳体底部延伸出两根直插式引脚，引脚采用镀锡铜材质，既可以适配波峰焊、手工焊的常规PCB焊接工艺，也能在小批量原型制作中直接搭配面包板完成电路验证，引脚间距经过标准化设计，可直接匹配通用PCB封装库的焊盘尺寸，无需额外调整封装参数。

　　实际选型应用中，该元件的安装边界需要重点关注：圆柱主体直径16mm，本体总高度25mm，引脚伸出壳体长度约8mm，在PCB布局时需要预留出直径17mm、高度方向27mm的无干涉空间，避免周边过高元件贴装后与电容本体产生结构干涉；焊接时引脚穿过PCB的伸出长度建议控制在2-3mm，过长的引脚会增加焊接后引脚的受力力矩，在设备受振动冲击时容易出现焊盘脱落、引脚弯折的问题。

　　在电路功能匹配上，该元件适合搭配开路电压3.7V-4.1V的小型太阳能电池板使用，白天光照充足时，太阳能板输出的电能可直接给电容充电，收集到的能量能够在夜间或光照不足时段为低功耗传感模块、小型遥控执行机构供电，也可用于需要快速释放大电流的场景，比如小型电动遥控车的瞬时加速供电、蓝牙模块的广播峰值电流补能。电路设计时需要在电容前端串联肖特基势垒整流二极管，防止无光照时段电容存储的电荷反向泄漏到太阳能电池板端，造成不必要的能量损耗，二极管的额定电流建议不低于5A，反向耐压不低于60V，匹配电容大电流充放的工作特性。

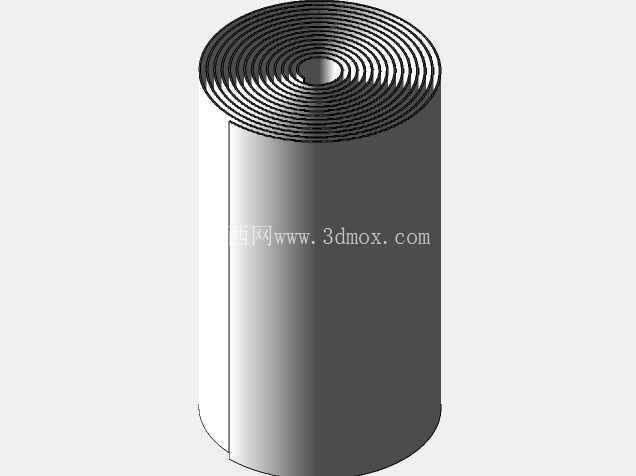

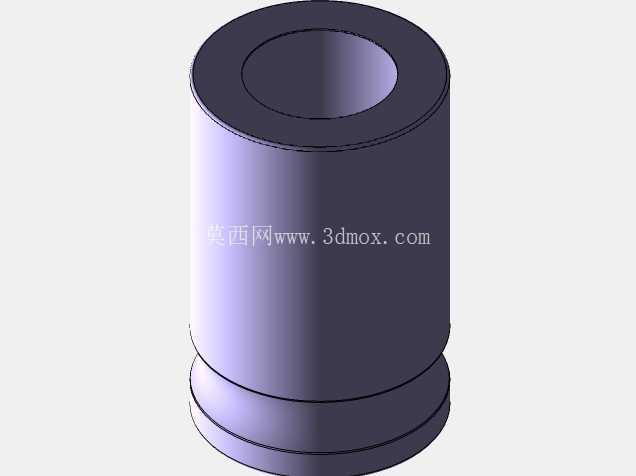

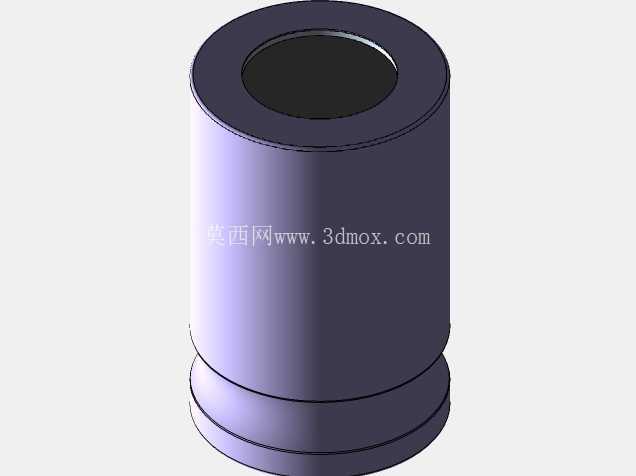

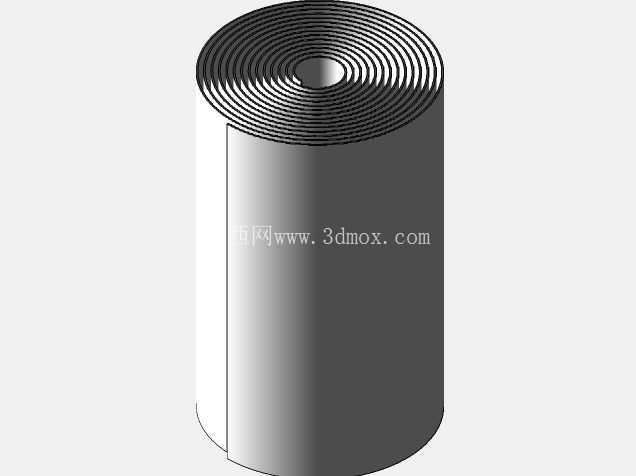

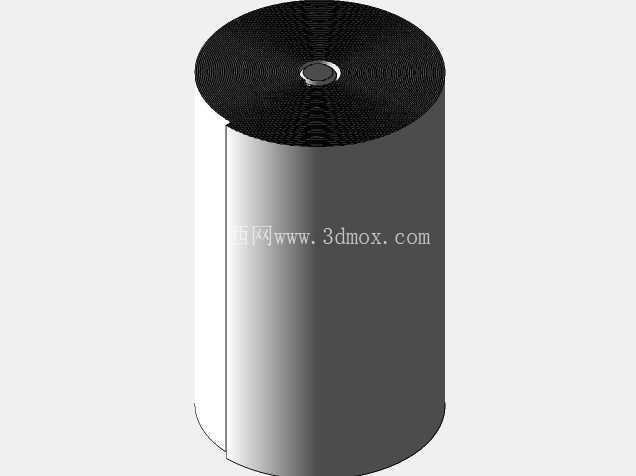

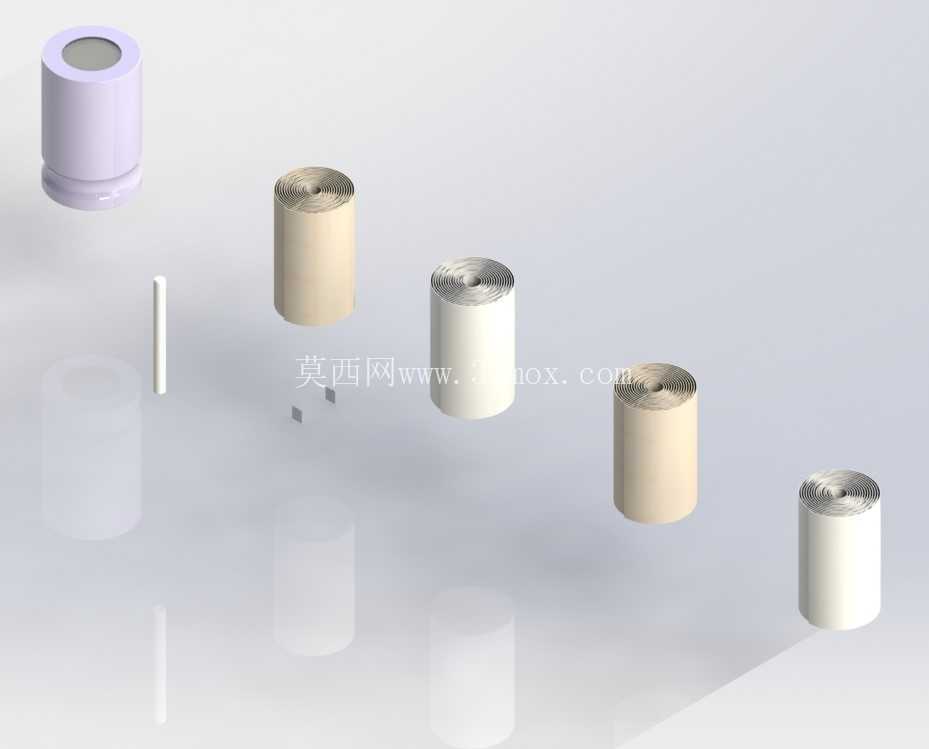

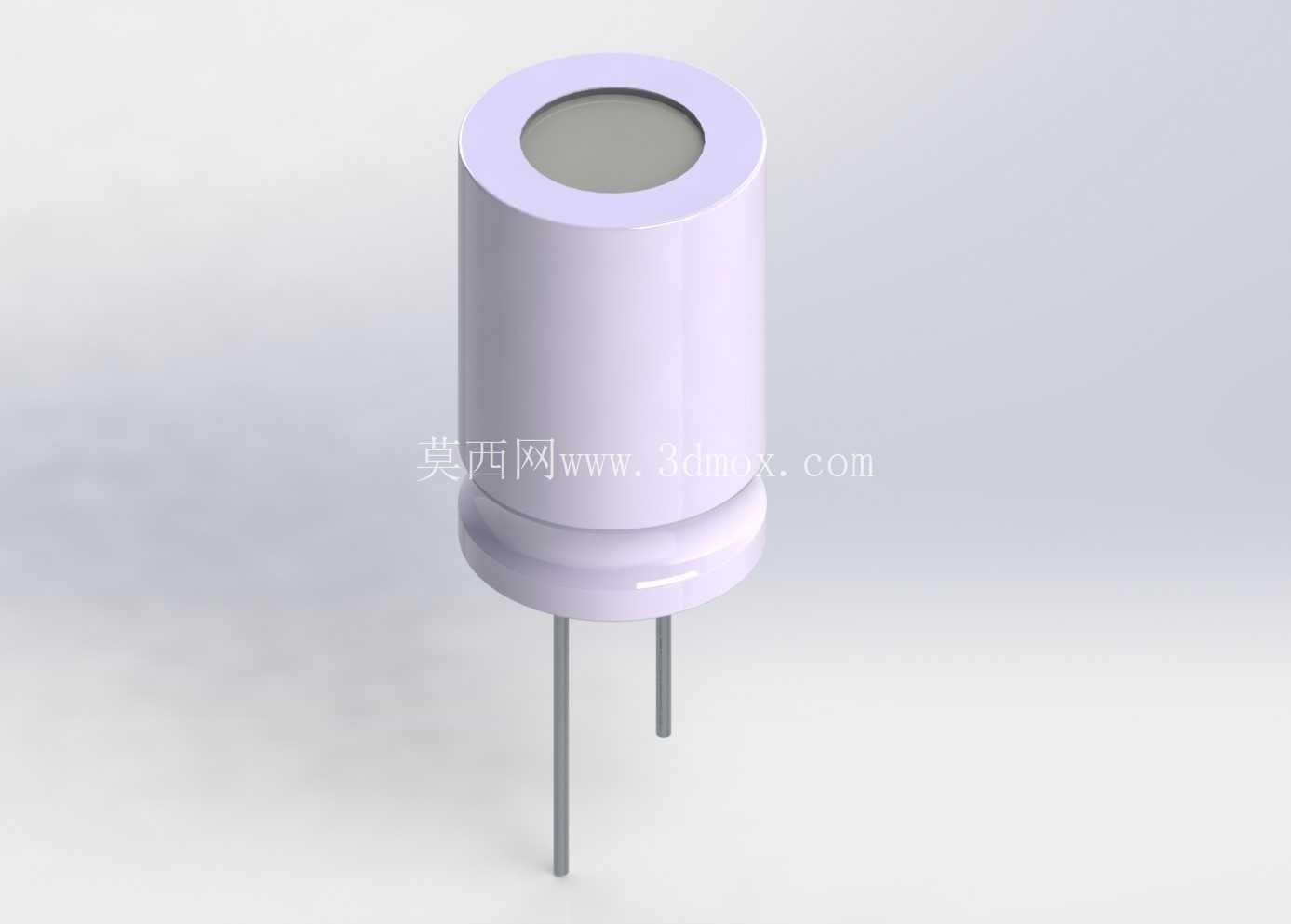

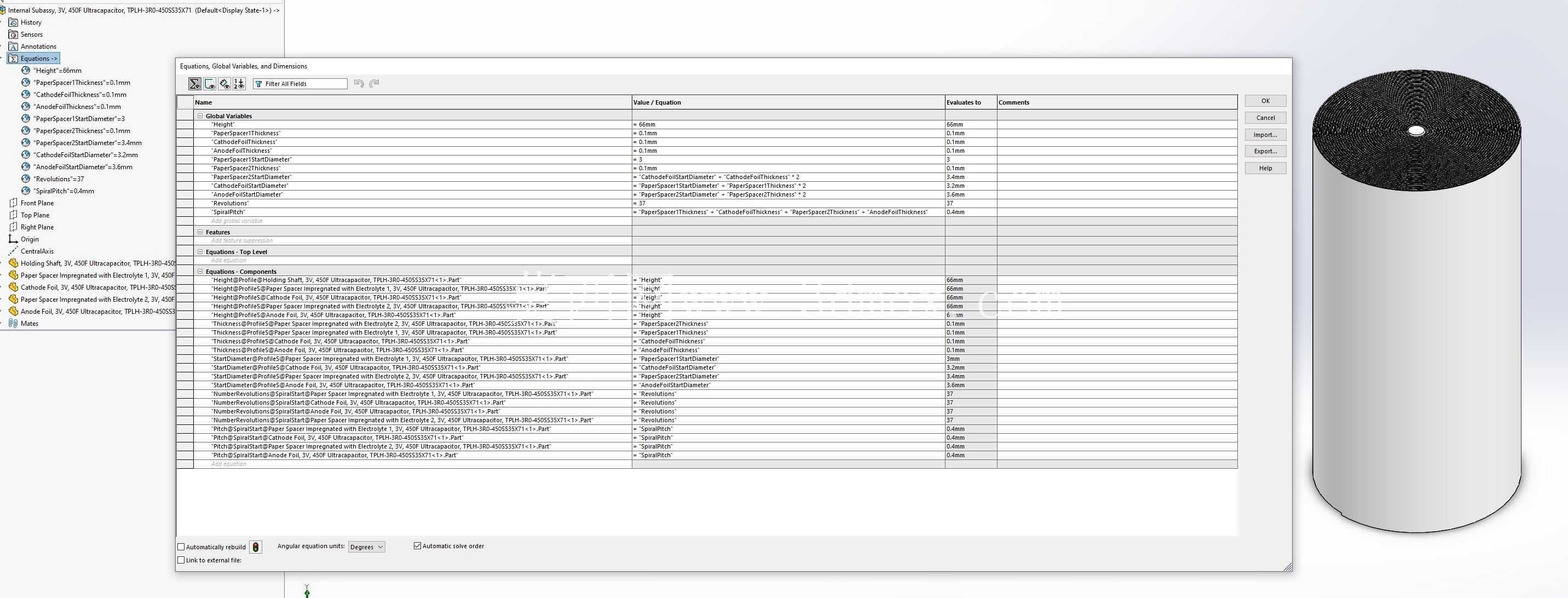

　　从三维建模的角度来看，该元件的模型还原了实际产品的所有结构细节：圆柱壳体的拔模角度、顶部泄压阀的凹陷结构、引脚的直径与长度比例、壳体底部的卷边封合结构都按照实物尺寸1:1绘制，在做PCB结构装配验证、设备整机布局干涉检查时，可以直接导入模型完成虚拟装配，提前发现元件与外壳、周边结构件的干涉问题，减少打样后的结构修改次数。不同于常规电解电容的卷绕结构，锂混合电容的内部电极采用复合涂层设计，因此壳体的壁厚控制比常规电解电容更薄，建模时也还原了这一结构特点，壳体壁厚设置为0.3mm，与实际产品的壳体尺寸一致，在做热仿真分析时，也能更准确地模拟元件充放电过程中的壳体散热情况。

　　在户外低功耗设备的结构设计中，这类电容的安装固定也需要做针对性考虑：由于元件本体有一定高度，仅靠引脚焊接固定的话，在高振动场景下容易出现引脚疲劳断裂的问题，建模时可以同步预留电容固定座的安装位置，采用塑料卡扣将电容本体卡在PCB上，分散引脚的受力，提升设备的抗振动性能。该电容符合RoHS环保标准，可适配各类出口电子设备的物料选型要求，工作温度范围覆盖-40℃到85℃，能满足户外工业场景的宽温工作需求，不会因冬季低温、夏季高温出现容值骤降、漏液失效的问题。
