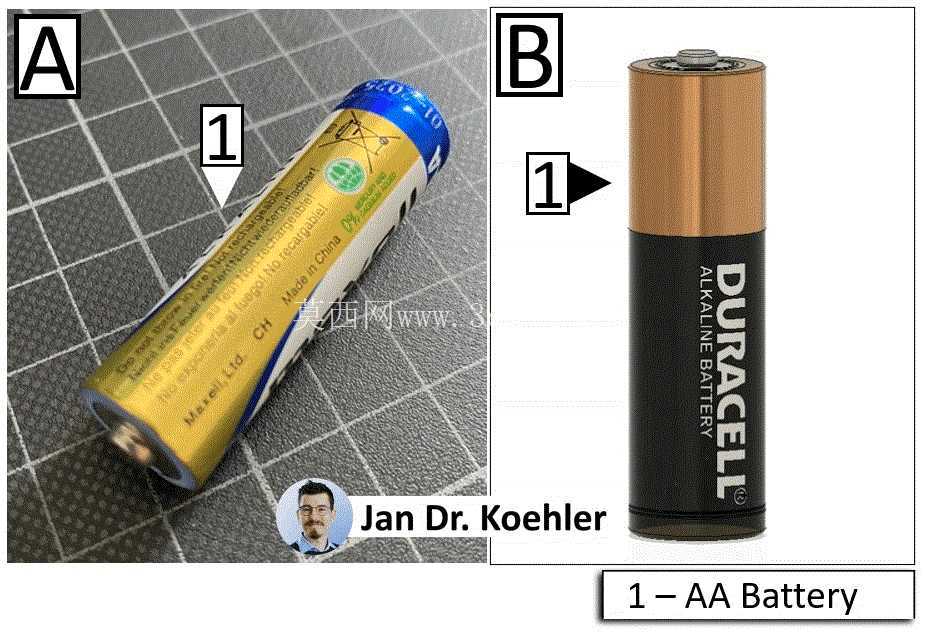

标准AA电池高精度CAD参考模型

　　在日常的消费电子结构设计、小型教具原型开发、工业手持检测设备的电池仓适配工作中，AA电池作为全球通用的标准圆柱形供电单元，其精准的外形尺寸参考是结构设计环节绕不开的基础参照。很多刚入行的结构工程师在做电池仓配合设计时，容易直接套用手册上的理论公称尺寸，忽略实际量产电池的外壳公差、正极凸头的高度偏差、负极端面的平整度差异，最终导致开模后出现电池装卡过紧、接触弹片对位偏移、极端温度下电池膨胀后无法取出的问题，这个AA电池的CAD模型，就是完全对标市售主流量产AA电池的实际测绘尺寸搭建的，能直接作为各类设计项目的比例基准来使用。

　　从实际应用场景来看，不管是做儿童电动玩具的电池仓结构验证、智能家居传感器的供电舱位匹配、便携式测量仪器的电源布局校核，还是做工业现场小型无线传感节点的安装空间预留，都需要一个尺寸精准的AA电池模型来做干涉检查——很多设计师在布局阶段只预留了电池的理论圆柱空间，没有考虑正极绝缘封套的边缘凸起、负极钢壳的卷边厚度，还有电池装入方向的导向倒角需求，等到手板打样回来才发现电池塞不进去，或者装进去之后正负极接触不良，反复修改手板浪费大量的项目周期。这个模型在搭建的时候，完全还原了量产AA电池的真实外形边界：整体圆柱段的直径控制在市售产品的中位公差带，既没有取手册上的最大极限尺寸导致预留空间冗余，也没有取最小极限尺寸导致装配干涉，正极凸头的高度、直径以及凸台根部的过渡圆角都按照实际产品的测绘值还原，负极端面的凹陷深度、钢壳卷边的圆角尺寸也都做了精准复刻，甚至连电池外壳标签区域的台阶差都做了对应，能完全模拟真实电池的装配状态。从设计思路上来说，这个模型没有做多余的内部结构还原，毕竟绝大多数结构设计场景下，工程师只需要电池的外部安装边界来做空间校核，不需要还原内部的卷绕电芯、电解液腔等结构，过重的内部细节反而会拖累大型装配体的运行速度；模型的所有曲面都做了连续过渡，没有碎面、尖角等不利于后续装配引用的几何问题，不管是用来做2D工程图的比例参照，还是导入装配体做干涉检查，或者用来做渲染场景的配件搭配，都能直接调用不需要额外修复几何。

　　在做原型设计的时候，很多人会忽略电池与弹片的配合间隙：AA电池在工作时会因为放电产生一定的温升，外壳会有微小的膨胀，如果设计时完全按照电池的常温尺寸做零间隙配合，高温环境下就可能出现电池卡滞无法取出的问题，这个模型的尺寸选取的是常温下量产电池的平均尺寸，设计师在调用的时候，可以根据自己项目的工作温度范围，在模型基础上预留0.1-0.3mm的周向间隙，同时参考模型的正极凸头位置来布置接触弹片的压缩行程，保证接触可靠性的同时不会因为弹片压力过大顶坏电池正极的密封结构。另外在做展示类的原型项目时，比如做产品拆解演示动画、装配流程教学课件，精准的电池模型也能让整个演示场景的真实度大幅提升，不会因为电池比例失真让整个展示效果显得粗糙。

　　很多工程师在做小型电子设备的堆叠设计时，习惯先确定电池的安装位置，再围绕电池布置PCB板、按键、接口等其他元件，这时候一个尺寸准确的电池模型就显得尤为重要——如果一开始引用的电池模型尺寸有偏差，后续所有元件的布局都会跟着出现偏移，等到后期发现问题再调整，整个PCB的走线、结构的加强筋位置都要重新修改，极大影响项目进度。这个模型的外形尺寸完全符合IEC对应AA电池的尺寸规范，同时兼顾了市售不同品牌产品的尺寸共性，不管是碱性电池、碳性电池还是同规格的镍氢充电电池，其外部安装边界都能和这个模型匹配，不需要针对不同品牌的电池单独调整设计预留空间。在做电池仓的导向结构设计时，还可以参考模型的圆柱端面倒角尺寸，来匹配电池仓入口的导向角度，让用户更换电池的时候能顺利滑入到位，不会出现卡滞、装反的问题；模型上还原的标签区域台阶，也能帮助设计师判断电池仓内壁的加强筋位置，避免加强筋蹭到电池标签导致标签起卷、脱落，影响电池的绝缘性能。
