70×70×40规格IP67防水方形接线盒结构

　　做户外电气布线、小型传感模块封装的工程师都清楚，接线盒的选型从来不是挑个能装下元件的盒子那么简单，尤其是户外露天、潮湿多尘甚至有短时浸水风险的工况，壳体的防护等级、安装适配性、结构强度每一项都直接影响整套电气系统的运行稳定性。这款方形接线盒的尺寸设定为70mm×70mm×40mm，这个尺寸边界是经过多场景适配验证的——既不会因为体积过大占用过多安装空间，也不会因为内部容积局促导致接线弯折半径不足、元件排布拥挤影响散热。

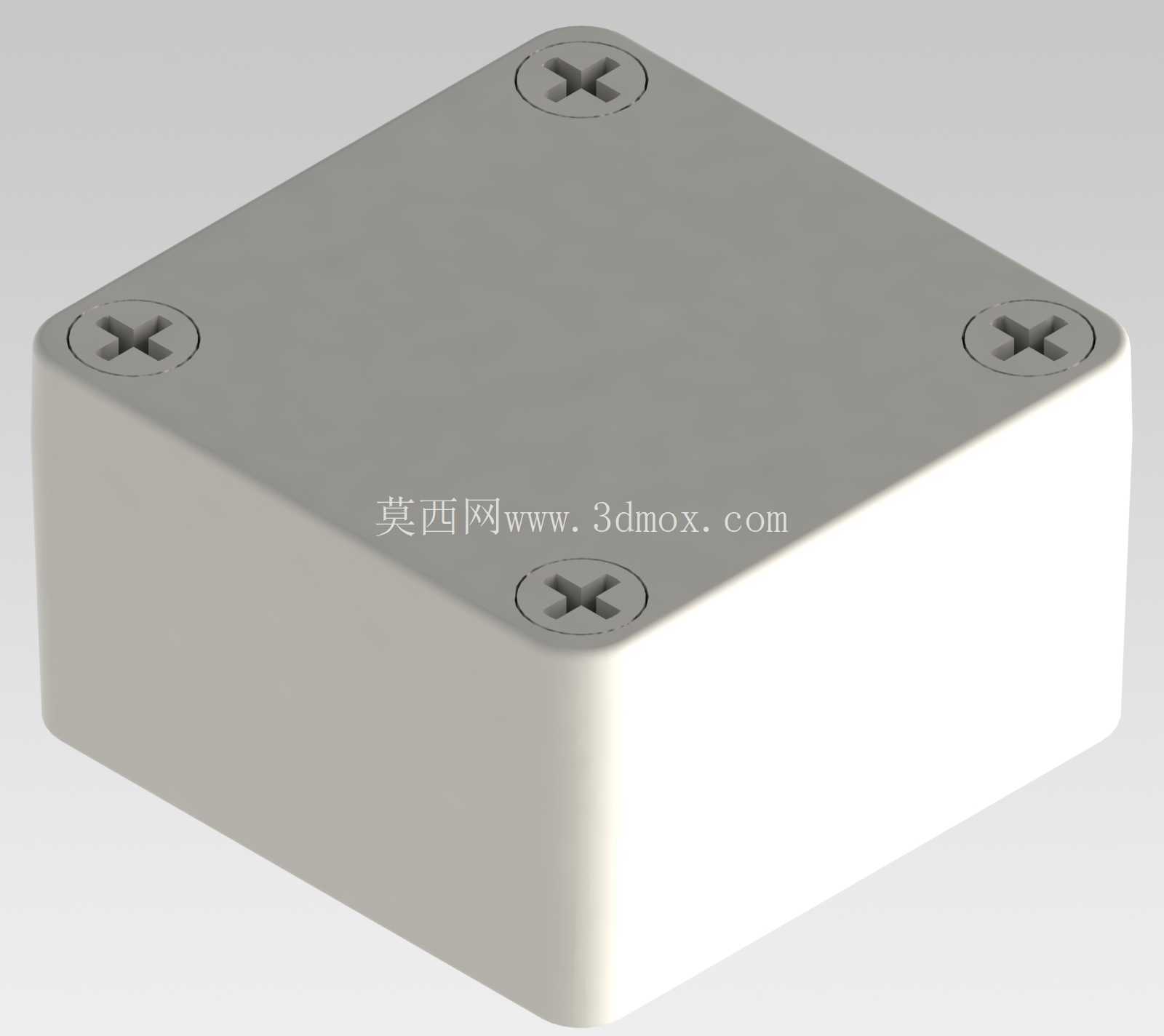

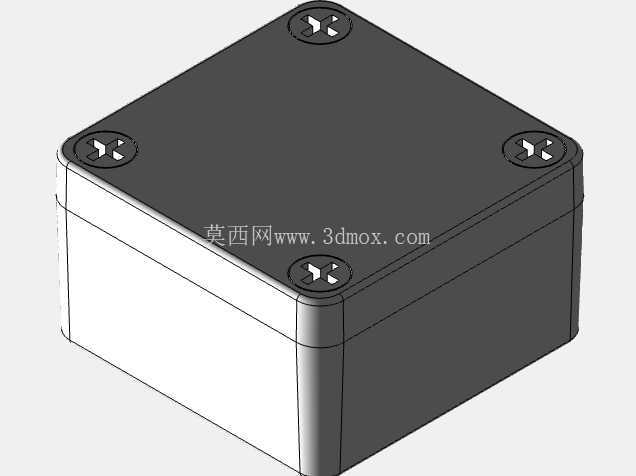

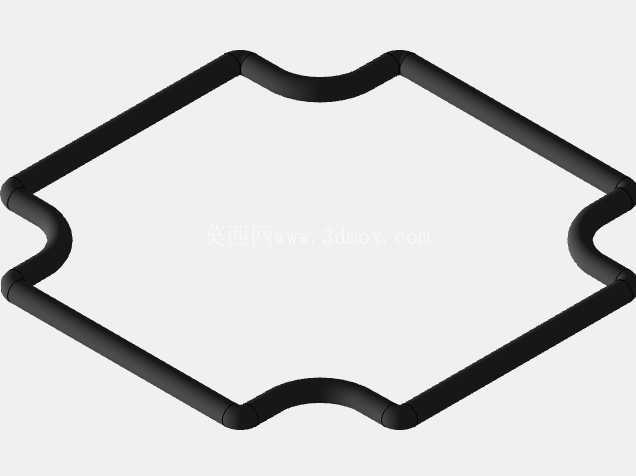

　　从结构设计来看，盒体采用四方对称布局，四个角点布置十字槽固定螺丝，这种螺丝排布方式能让盒盖与盒座的压紧力均匀分布在整个密封接触面，避免单侧压紧导致的密封胶条形变不均，从根源上降低IP67防护失效的风险，毕竟做防水结构最忌讳的就是压紧力偏差，哪怕局部有0.1mm的缝隙，在水压作用下都可能出现渗水问题。实际应用场景里，这类接线盒覆盖的范围非常广：户外景观照明的线路分接、工业现场分布式传感器的接线防护、户外通信基站的小型线路转接、农业自动化设备的田间电气节点封装，甚至是船舶甲板上的低压线路分线，只要是需要对电气连接点做防尘防水防护、安装空间有限的点位，这个尺寸的壳体都能适配。设计思路上，盒体做了等壁厚处理，既保证壳体的结构刚性，在受到外力冲击时不会轻易开裂，也能控制整体重量，安装时不会对固定基座造成过大负载；盒盖的平面度做了严格控制，和盒座配合的密封面预留了胶条安装槽，装配时配合合适截面的硅橡胶密封胶条，就能稳定达到IP67的防护要求，也就是完全防止粉尘进入，同时可以在常温下承受1米水深30分钟的短时浸泡不渗水，完全能应对户外暴雨喷淋、地面短时积水这类常见的恶劣工况。

　　安装边界方面，70mm见方的安装 footprint 适配绝大多数通用安装支架的孔位，四个固定螺丝的孔位间距经过优化，既可以用自攻螺丝直接固定在墙面、设备机架上，也可以配合导轨卡扣安装在标准DIN导轨上，适配不同场景的安装需求；内部40mm的高度空间，足够容纳2-3组接线端子、小型PCB转接板甚至是体积不大的信号隔离模块，接线完成后导线从盒体预留的格兰头孔位穿出，配合对应规格的电缆防水接头，就能实现整盒的全链路防护。

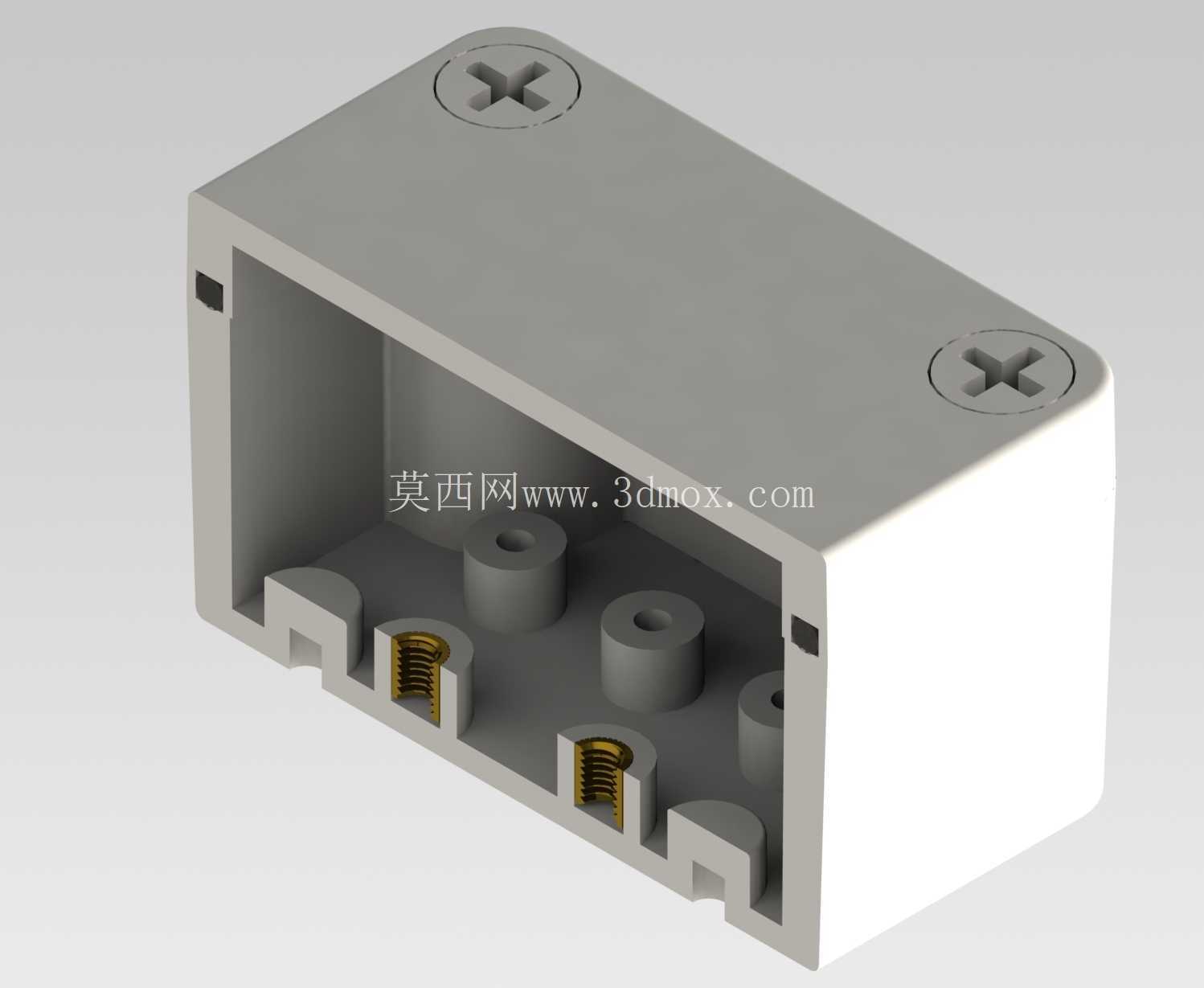

　　很多工程师在做小型电气节点设计时，经常会遇到现成壳体尺寸不合适、防护等级不达标的问题，这款接线盒的结构参数可以作为同类型防水壳体设计的参考基准，不管是直接选型使用，还是在此基础上调整开孔位置、增减内部安装柱，都能快速适配具体的项目需求，省去从零开始设计壳体结构、反复验证防护性能的时间。要知道在户外电气项目里，接线盒这类看似不起眼的部件，往往是故障高发点，很多线路短路、信号中断的问题，根源都是接线盒防护失效导致粉尘、水汽进入，腐蚀接线端子或者电路板，所以在结构设计阶段就把压紧力分布、密封面形变、安装适配性这些细节考虑到位，才能从源头降低后期运维的成本。这款方形接线盒的边角做了小圆弧过渡处理，避免尖锐边角在安装过程中划伤施工人员，也能减少应力集中，在温度变化导致壳体热胀冷缩时，不会因为边角应力过大出现开裂问题；盒体内部的四个角可以根据需求增设安装柱，用来固定PCB板或者端子排，不需要额外做结构改造，适配性很强。
