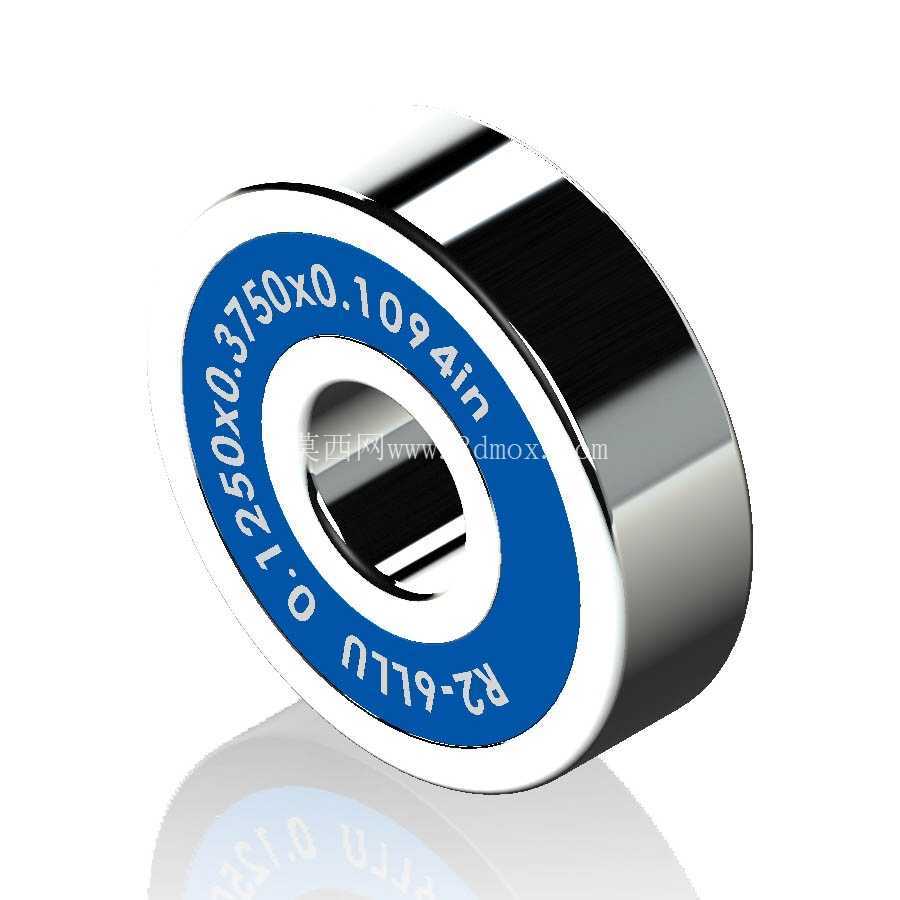

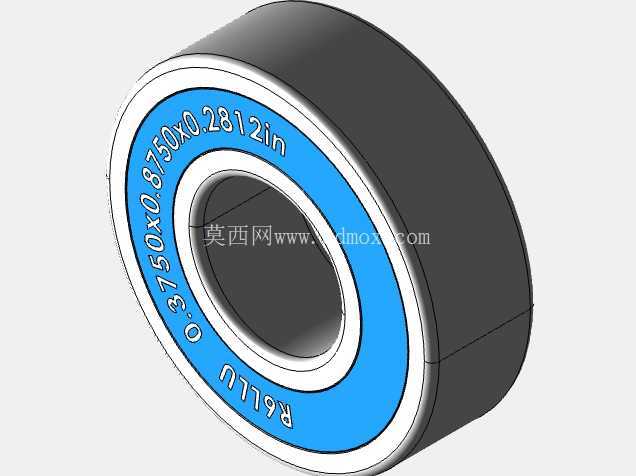

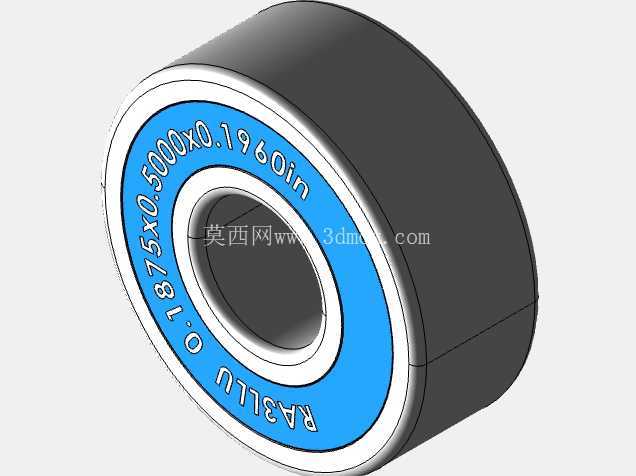

英制双密封微型滚珠轴承参数化结构

　　这类英制双密封微型轴承，多应用在精密传动、小型仪器仪表、微型泵阀、牙科医疗设备、航模传动机构这类对安装空间、回转精度、防尘防漏性能有严苛要求的场景里，不少进口小型自动化执行元件的回转支撑位，也会选用同规格的双密封结构来替代开式轴承，降低日常维护的频次。从实际选型的角度看，这类轴承的核心功能是在极小的安装空间内提供低摩擦回转支撑，双侧的密封结构分为接触式与非接触式两种橡胶密封构型，非接触式密封的摩擦阻力更低，适合高转速低负载的工况，接触式密封的防尘防脂泄漏能力更强，适合有少量粉尘、润滑脂留存要求高的装配场景。设计这类参数化轴承结构的时候，首先要梳理清楚英制尺寸系列的边界逻辑，所有尺寸都以英寸为基准进行参数关联，内孔、外径、宽度三个核心安装尺寸作为顶层驱动参数，滚道曲率、钢球直径、钢球数量、保持架厚度、密封件沟槽尺寸都和顶层参数做几何约束关联，只要修改三个核心安装尺寸，整套轴承的所有结构特征都能自动更新，不需要逐个特征重画，能大幅提升同系列不同规格轴承的建模效率。

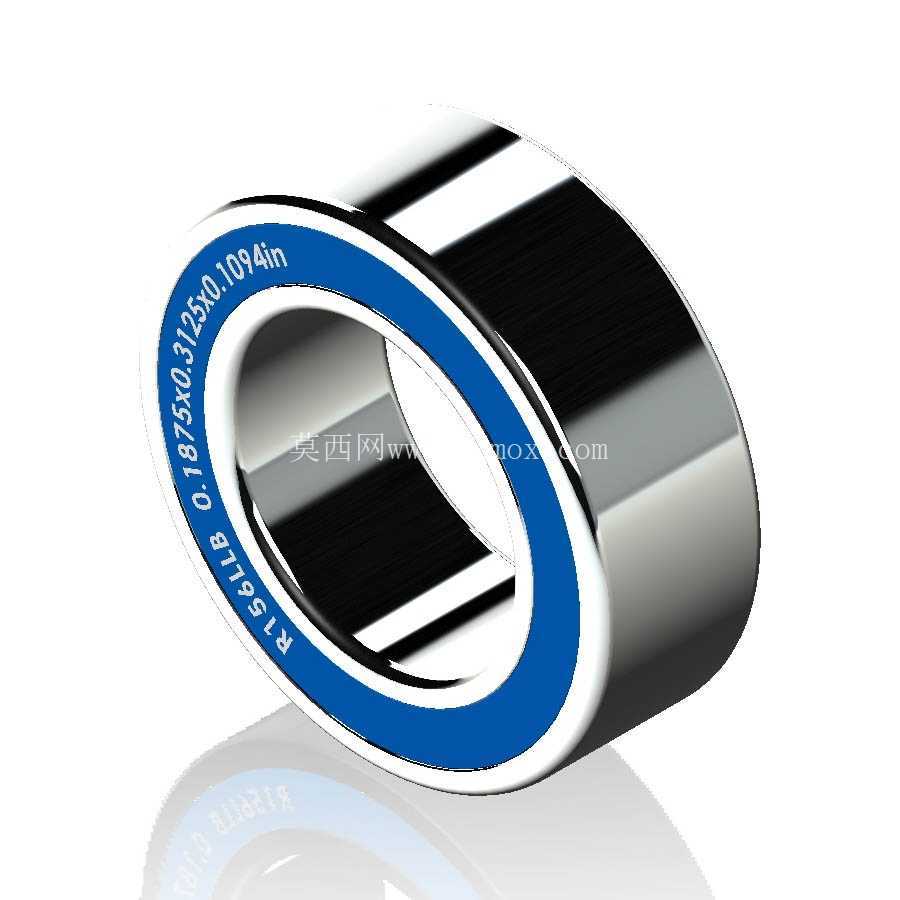

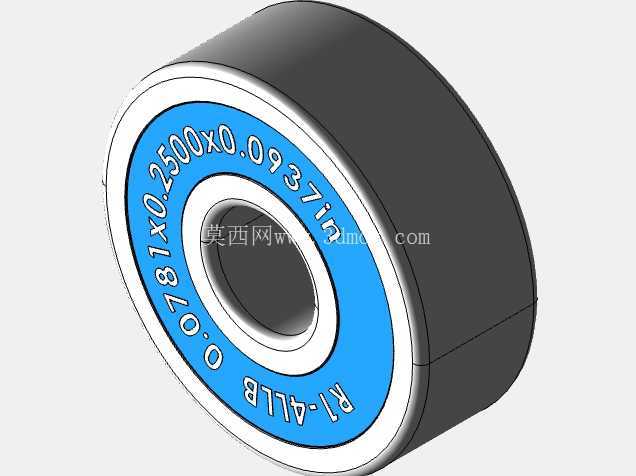

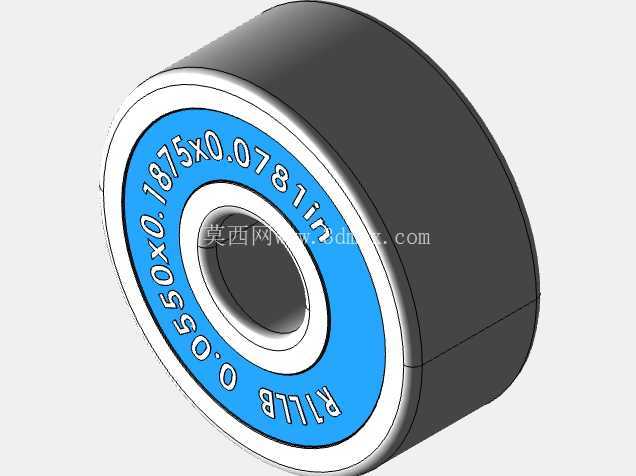

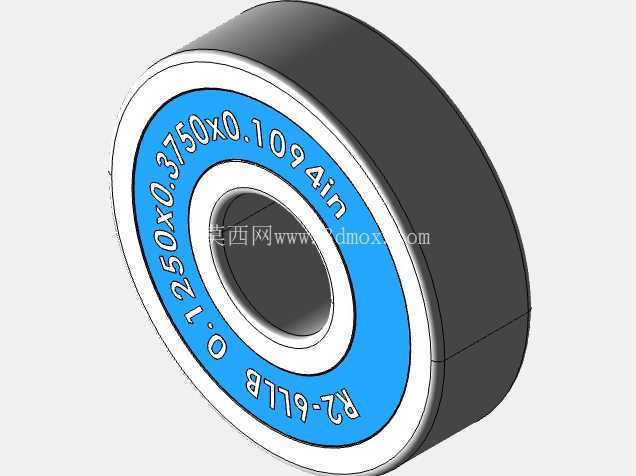

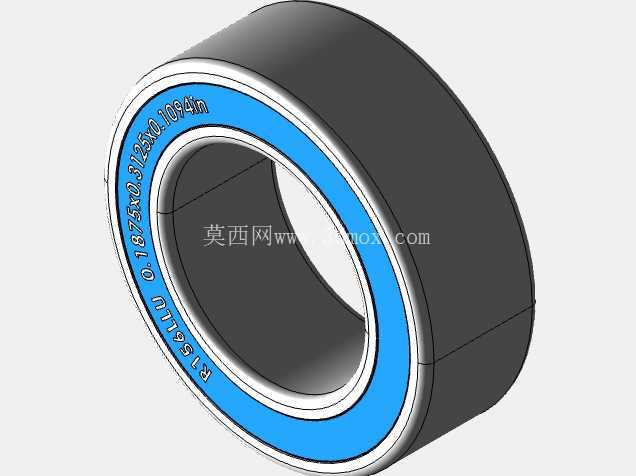

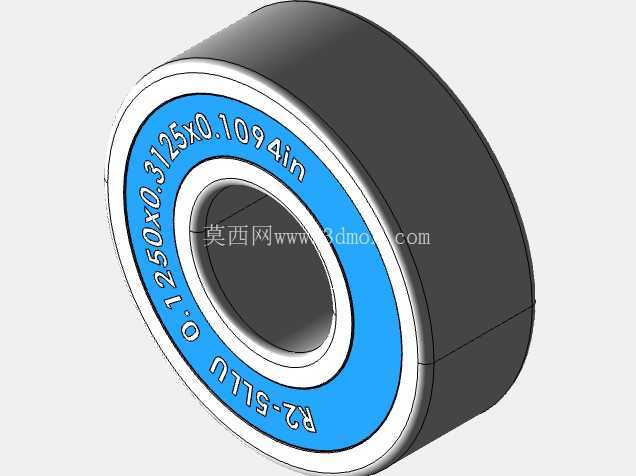

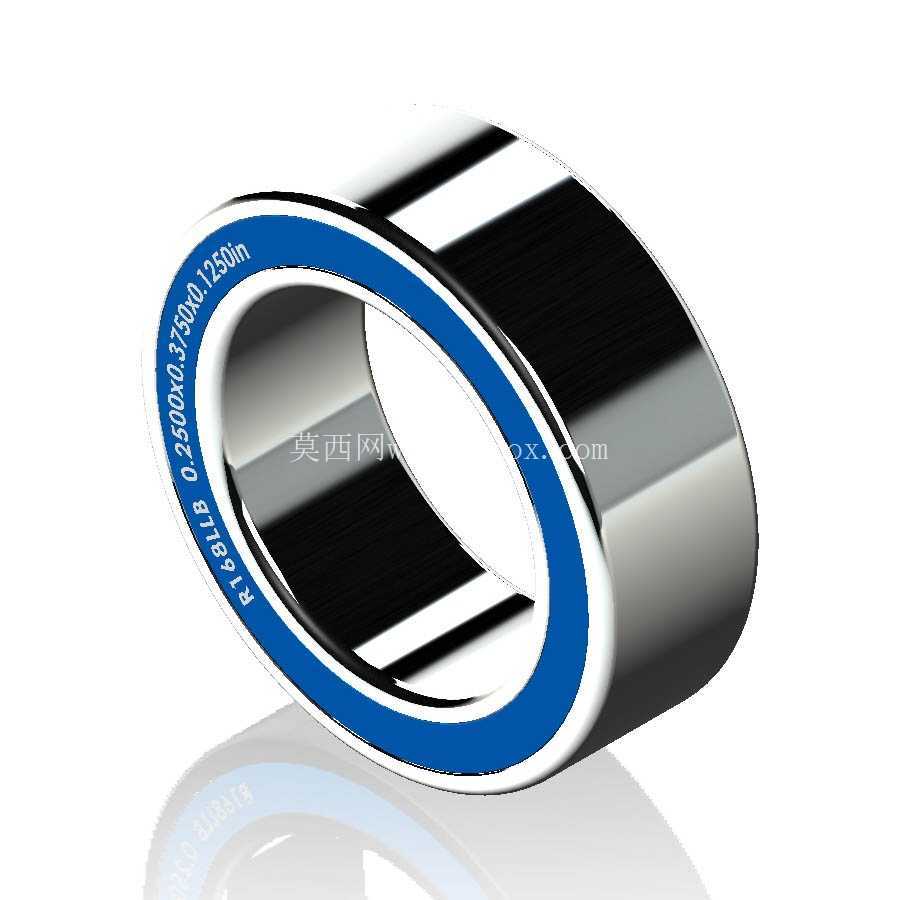

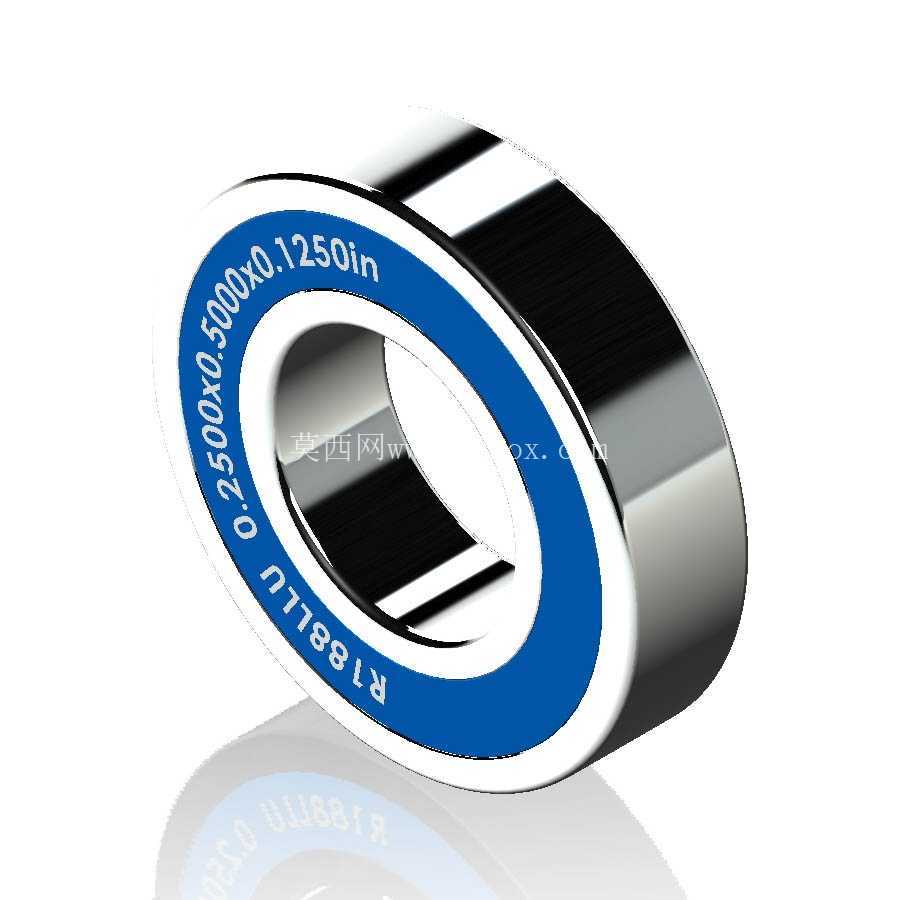

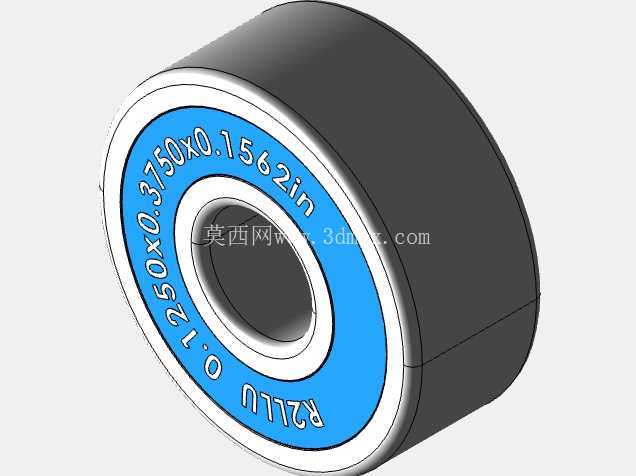

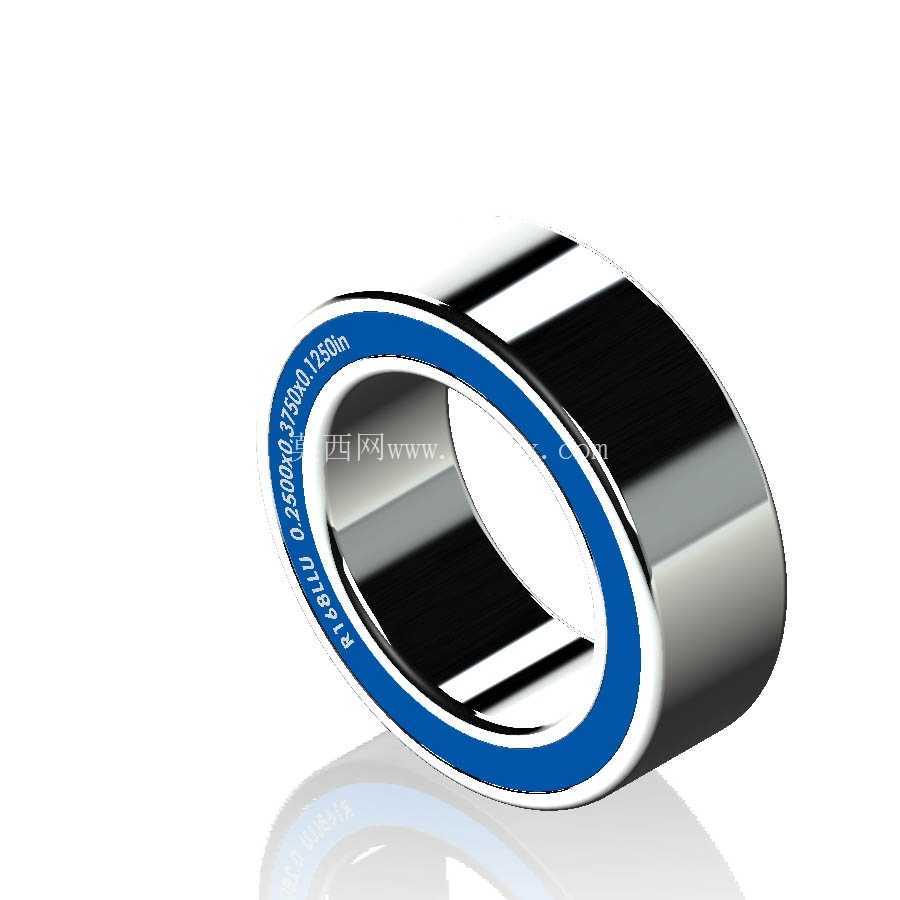

　　外形尺寸上覆盖了从极小内孔到常规微型轴承的尺寸段，内孔尺寸从0.0469英寸到0.875英寸不等，对应外径从0.1562英寸到1.5625英寸，宽度尺寸也随内外径尺寸按轴承标准的比例匹配，所有安装边界的倒角、密封件突出量都严格符合英制微型轴承的安装规范，不会出现装配时密封件和轴承座孔、轴肩干涉的问题。从结构细节看，轴承的内外圈滚道采用超精研对应的曲率设计，钢球和滚道的接触角匹配零级深沟球轴承的参数，保持架采用浪形冲压保持架的结构，和钢球的间隙控制在合理范围，既不会因为间隙过大造成钢球运转时窜动，也不会因为间隙过小出现卡滞。

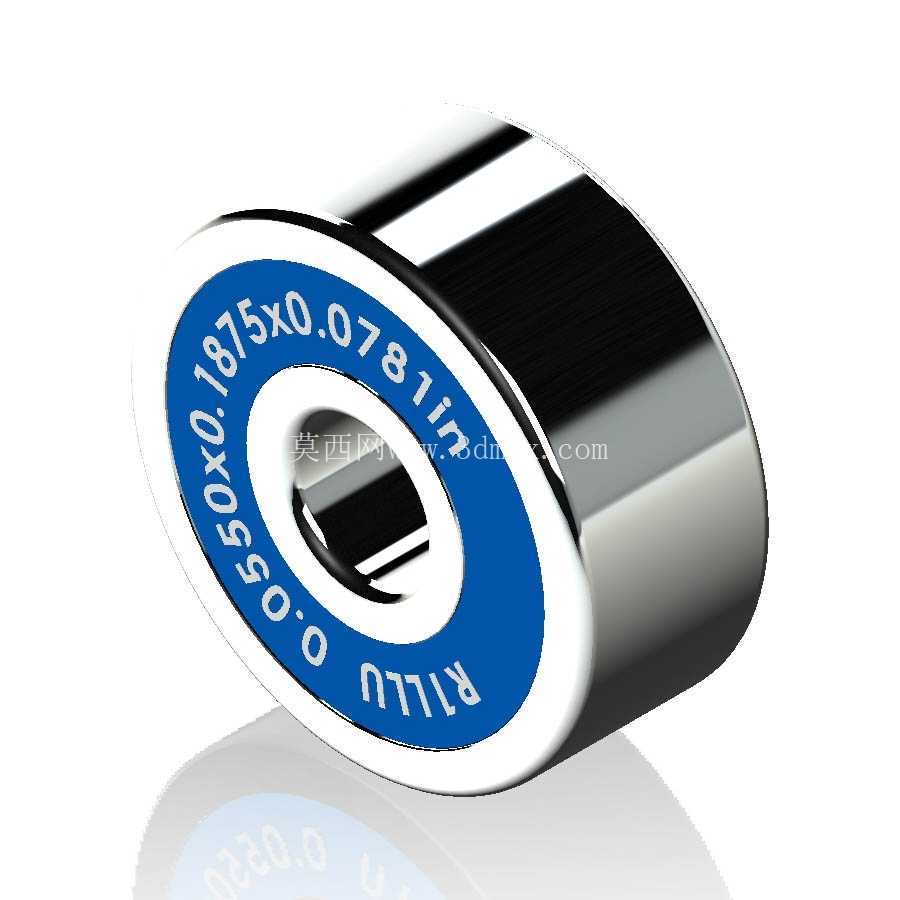

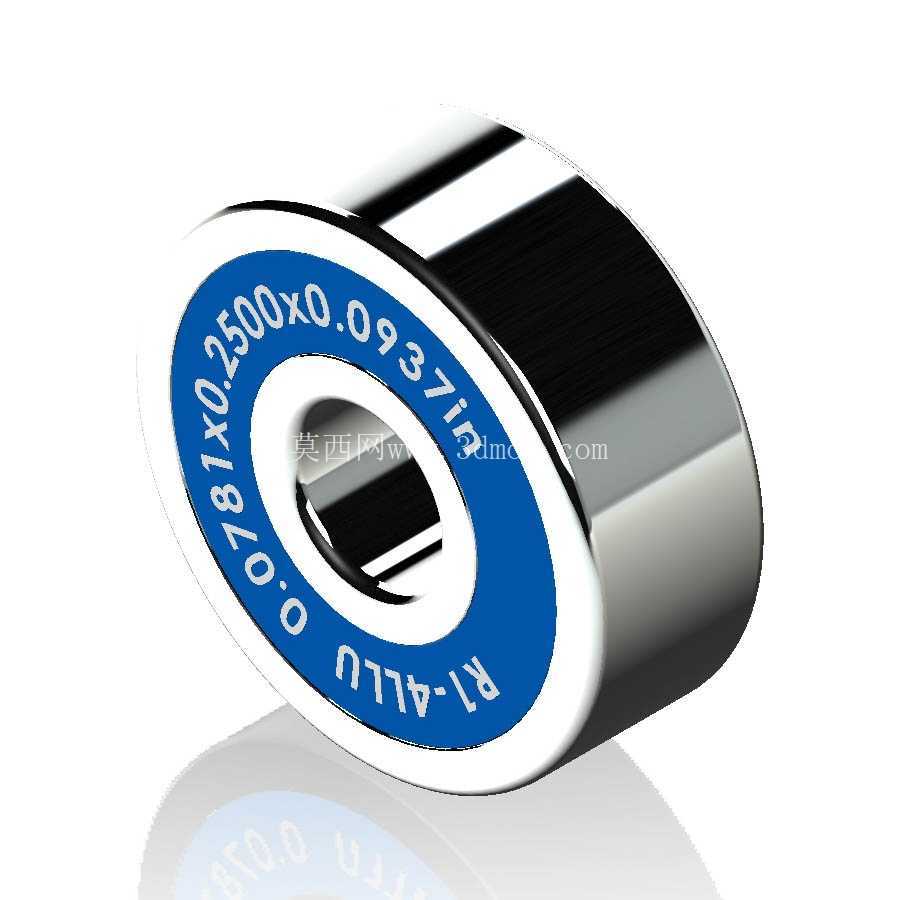

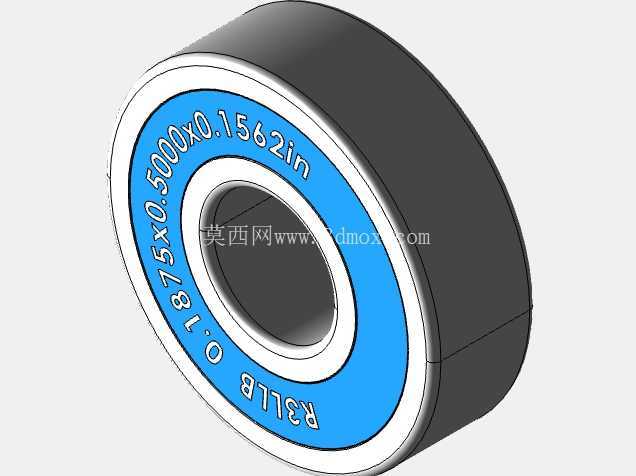

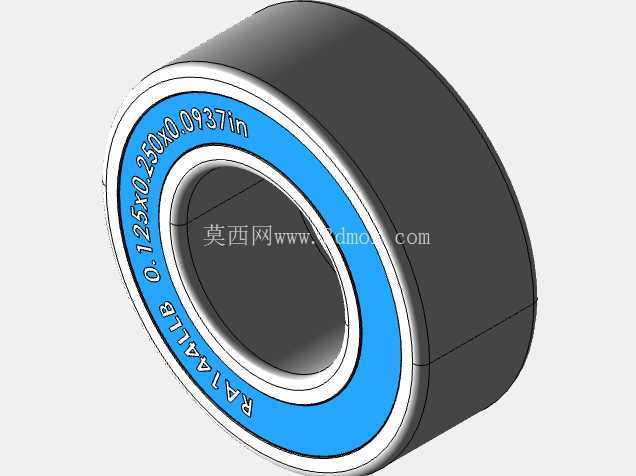

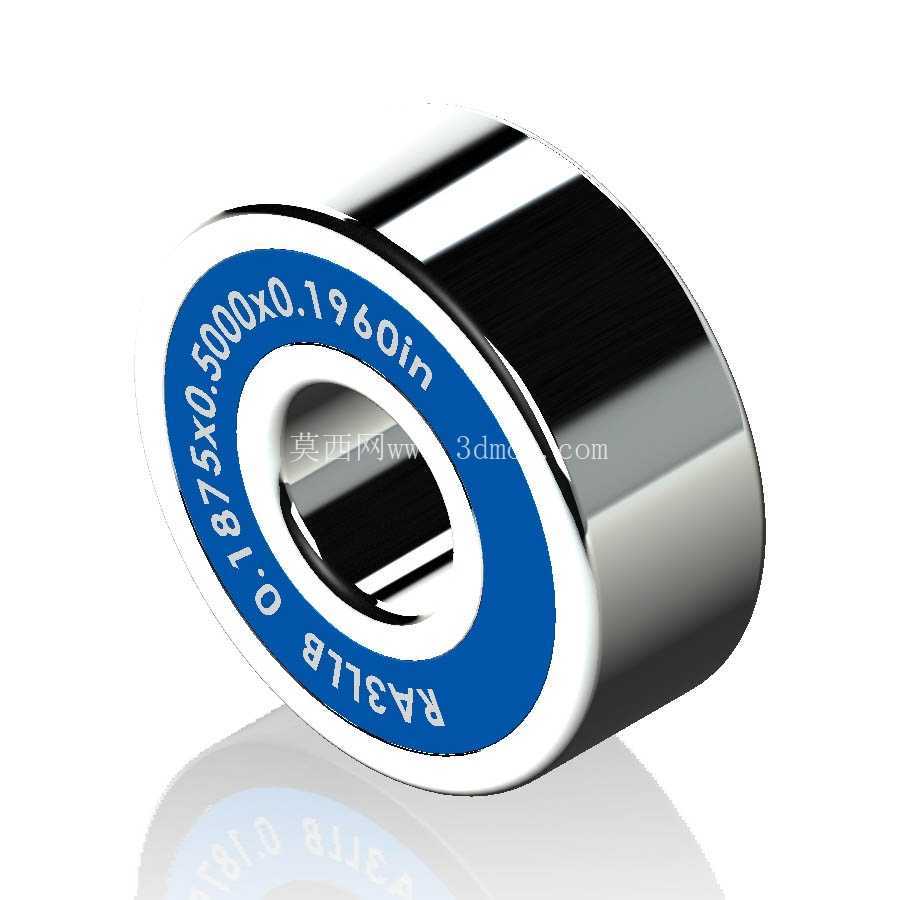

　　双侧的密封件嵌在外圈的密封沟槽内，内圈的密封配合面做了粗糙度对应的结构简化，在三维模型里还原了密封件的唇边结构，能直观看到密封件和内圈的配合状态，方便做装配干涉检查的时候提前发现安装问题。在实际设备装配里，这类双密封微型轴承不需要额外添加润滑脂，出厂预填的低阻尼润滑脂能满足长期运转需求，密封结构能阻挡外界的粉尘、水汽进入轴承滚道，也能防止内部润滑脂泄漏污染周边的精密元件，比如在小型光学调整架的回转位、微型电磁阀的传动位、小型伺服电机的输出端支撑位，这类轴承的应用非常普遍。

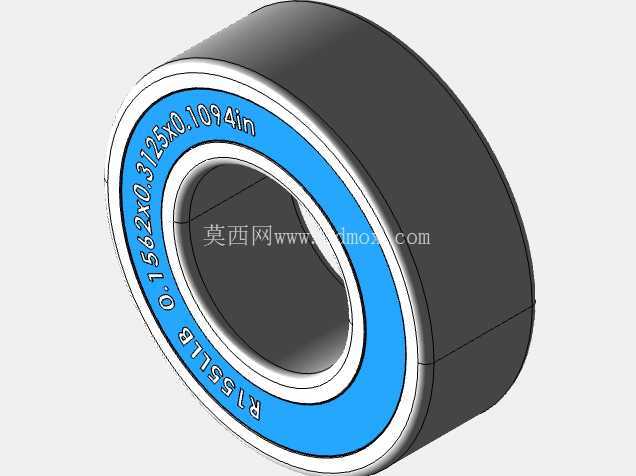

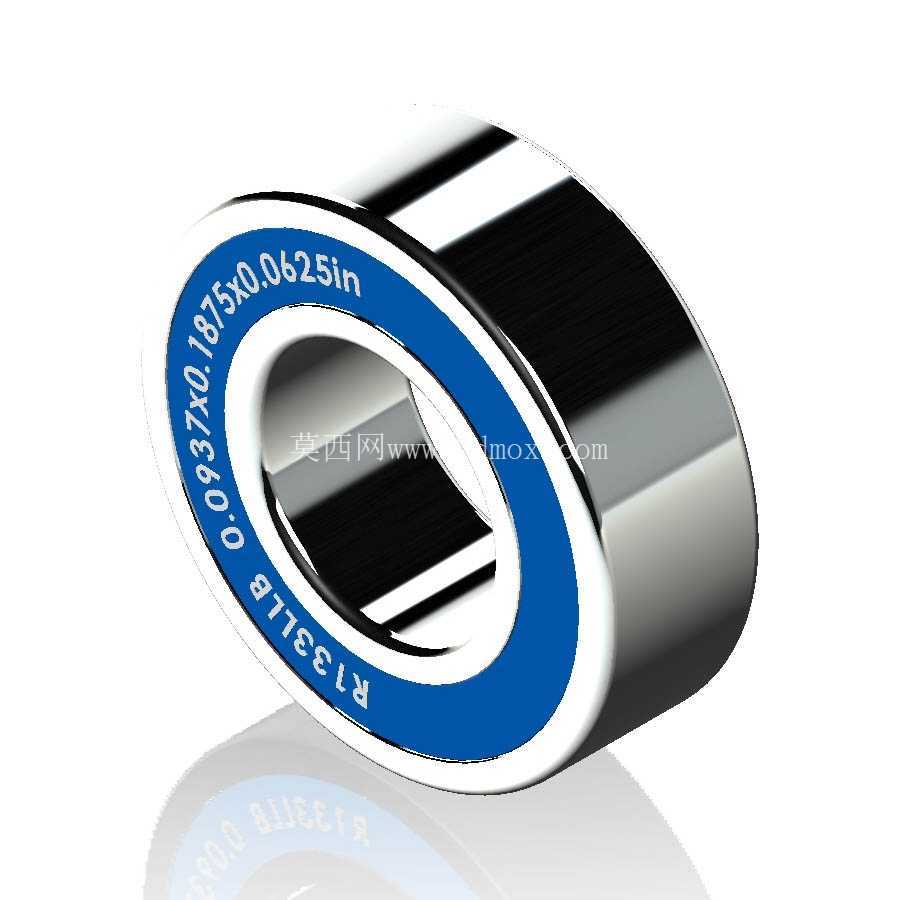

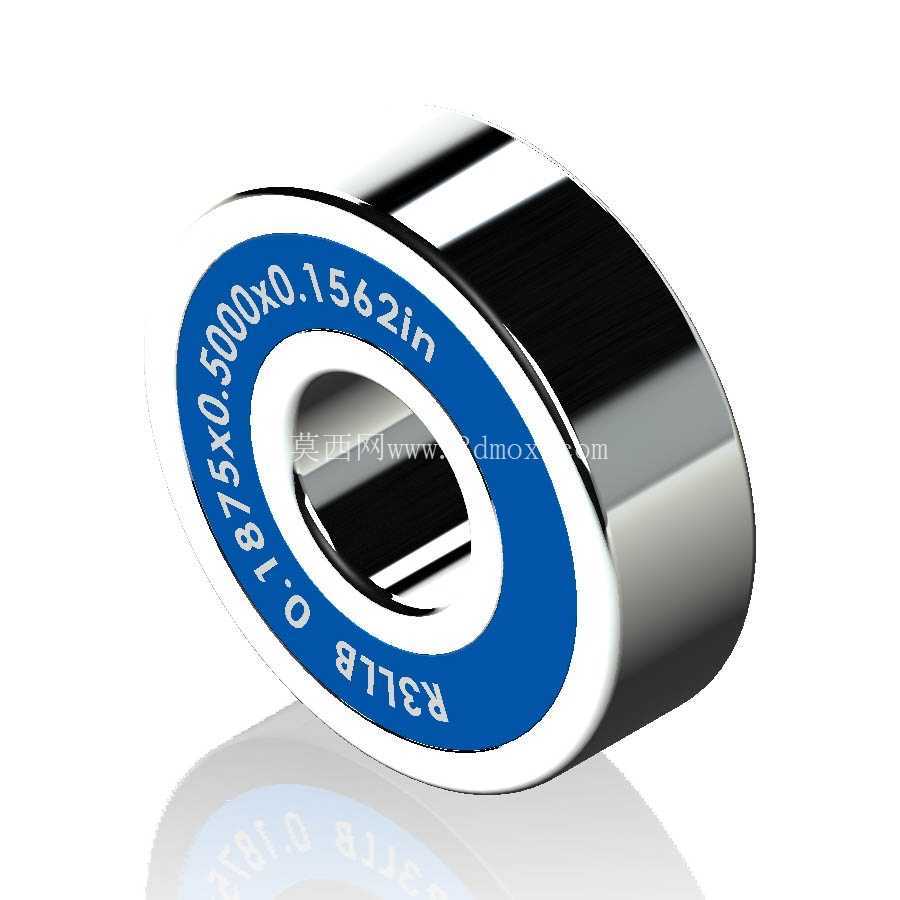

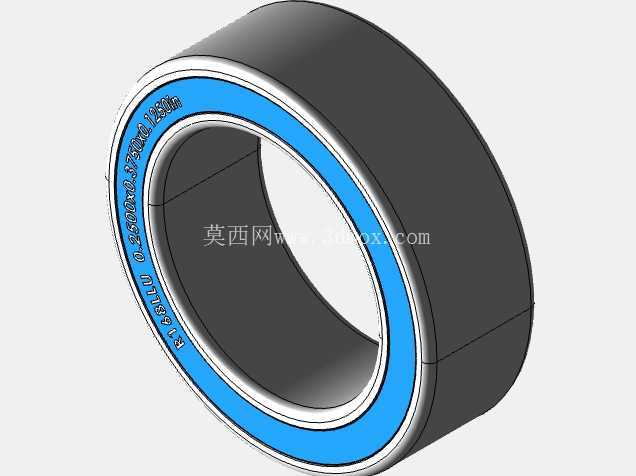

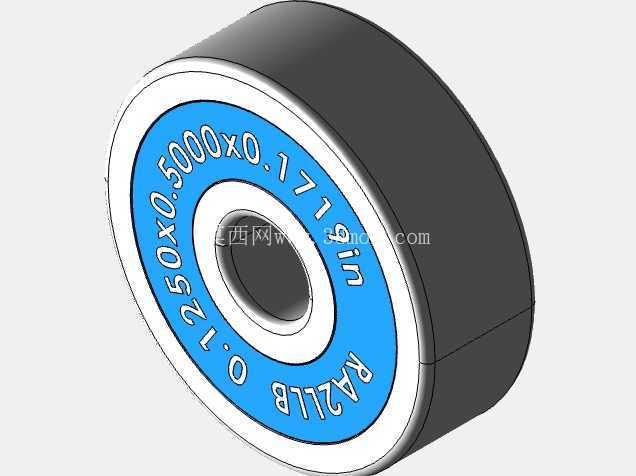

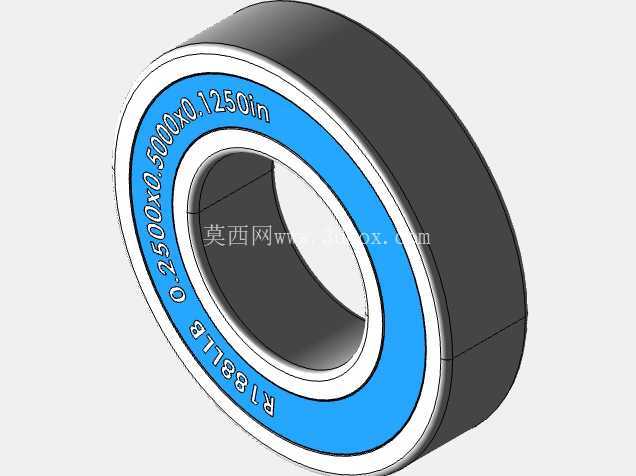

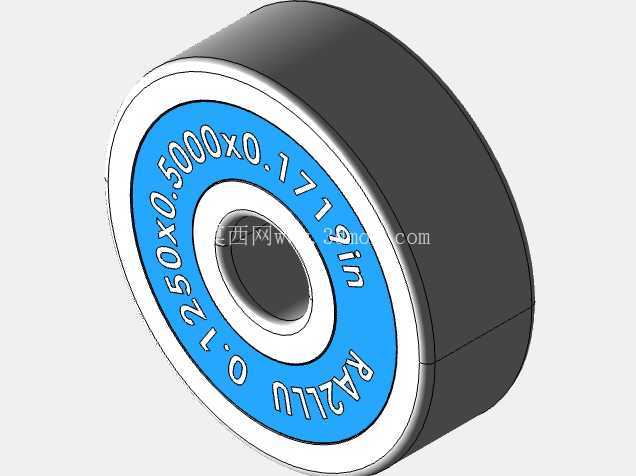

　　建模的时候特意区分了内部参数化的逻辑，所有特征的参数关联都在零件内部完成，不需要调用外部的参数表，修改规格的时候只需要调整三个核心安装尺寸，就能快速生成对应规格的完整轴承模型，包括钢球的排布数量会随内外径尺寸自动计算，保持架的兜孔数量也会随钢球数量同步更新，密封件的尺寸也会随外圈沟槽的尺寸自动适配，不会出现特征报错的情况。对于做小型设备结构设计的工程师来说，这类参数化模型能直接调用到装配体里，不需要重新建模，也能根据实际的安装空间快速调整出需要的轴承规格，检查轴和轴承座的配合尺寸是否合理，提前规避安装时的尺寸 mismatch 问题。另外模型里还原了轴承的所有细节特征，包括外圈的型号标识刻印、密封件的材质区分、钢球的金属质感、保持架的冲压结构，做装配演示或者工程图导出的时候，能直接使用不需要额外做外观修饰，不同密封形式的轴承在结构上的差异也做了区分，接触式密封的唇边和内圈是接触状态，非接触式密封和内圈之间留有微小的间隙，能直观体现两种密封形式的结构差异，方便选型的时候快速判断哪种结构更适配当前的工况需求。
