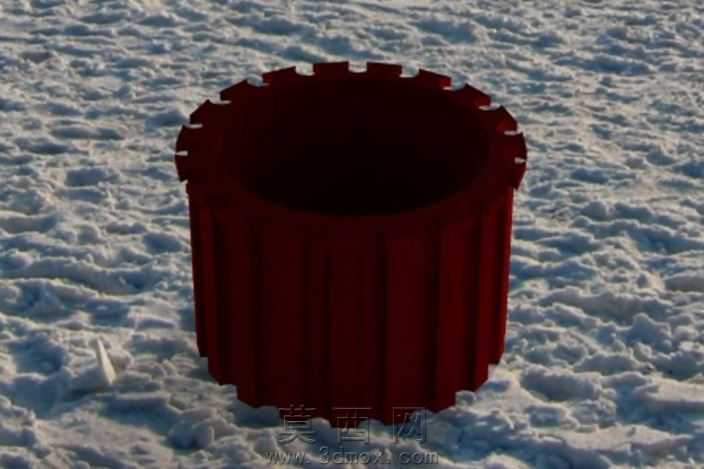

带齿状外缘红色链轮零件三维设计

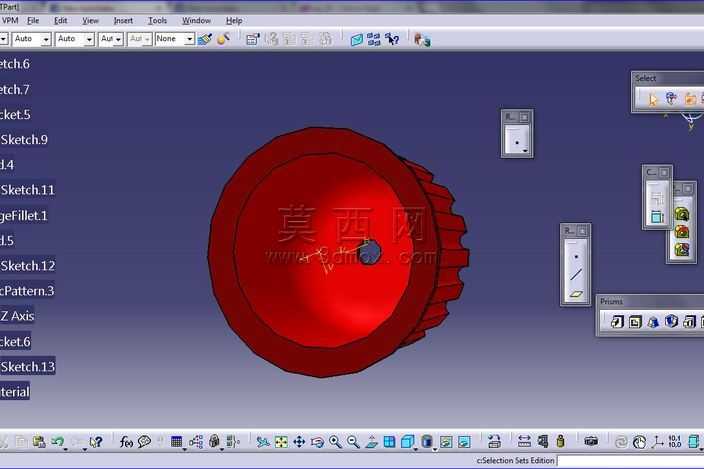

本次链轮零件的三维建模工作依托CATIA V5R19平台完成，整体设计围绕链传动场景的实际使用需求展开，建模过程遵循从基础轮廓到细节特征的递进逻辑。首先进入草图绘制模块，以XY平面为基准绘制链轮的主体圆形轮廓，确定轮体的基础径向尺寸，通过约束工具锁定圆心位置与外圆、内孔的直径参数，保证基础轮廓的尺寸精度。完成基础草图后，通过凸台拉伸特征生成轮体的基础实体，设置合理的拉伸深度匹配链轮的厚度要求，同时在轮体中心位置创建同轴的安装孔特征，预留与传动轴配合的安装空间。针对链轮外缘的齿状结构，采用圆周阵列的方式完成特征创建：先绘制单个齿的截面草图，通过拉伸切除生成单个齿槽与齿形轮廓，再以轮体中心轴为阵列基准，设置匹配链节距的阵列数量与角度参数，一次性完成全部齿形的生成，保证所有齿的尺寸一致性与分布均匀性。材质与外观设置阶段，为轮体主体赋予醒目的红色哑光材质，模拟工程塑料或表面涂覆处理的金属链轮质感，中心安装孔位置赋予深蓝色金属材质，区分不同功能区域的同时提升模型的视觉辨识度。建模过程中同步完成结构合理性校验：轮体的壁厚设置兼顾轻量化与结构强度需求，齿形的轮廓参数匹配标准链条的啮合尺寸，避免出现传动卡滞的问题，内孔与轮体的同轴度通过基准轴约束严格控制，保证后续装配时的配合精度。整体模型的特征树层级清晰，从基础草图到阵列特征、材质标注的逻辑连贯，所有参数均可根据实际使用需求进行调整修改，既可以直接用于链传动系统的装配仿真验证，也可导出为通用格式用于后续的工程图生成、3D打印样件制作或数控加工程序编制，完整还原了链轮从概念设计到可落地应用的三维建模全流程。
