适配面部轮廓的3D打印防护面罩结构设计

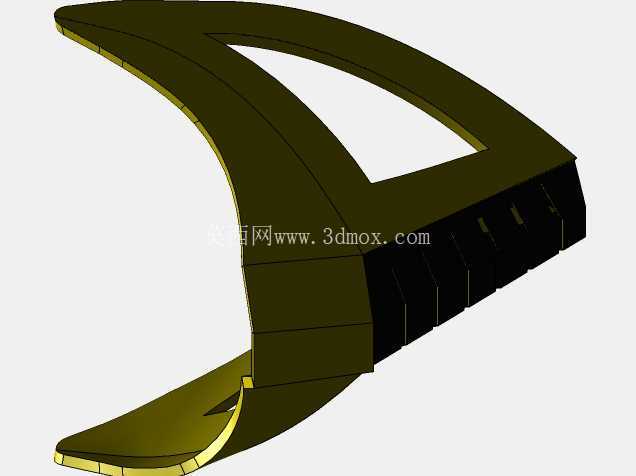

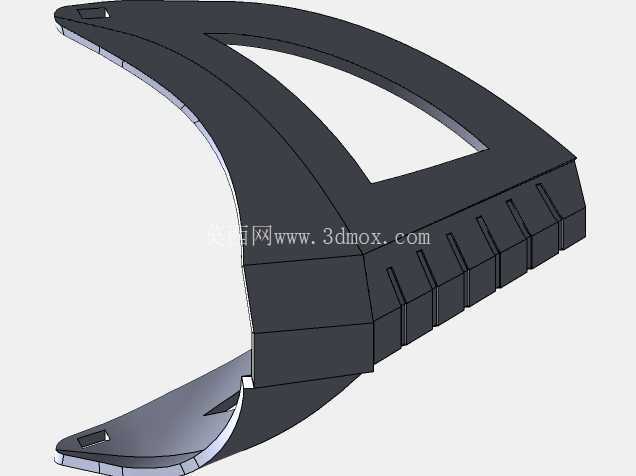

　　该面罩结构的设计初衷，是面向呼吸道传染病流行期间的一线防护需求，解决传统一次性防护用品供应缺口下的快速自制适配问题，可依托桌面级FDM3D打印设备完成快速生产，无需复杂开模流程，单台普通桌面打印机单日可完成十余件主体结构的打印制造，适配社区、基层医疗点、临时检疫站点的应急防护物资补给场景。从结构功能来看，该面罩主体采用贴合人体面部曲面的一体化轮廓设计，边缘做了圆弧过渡处理，避免长时间佩戴对面部皮肤造成压伤，主体预留的过滤元件安装位可适配常见的方形、圆形过滤棉片，无需定制专用滤材，日常可替换的民用过滤材料也可临时适配使用，面罩下部预留的呼吸腔空间足够佩戴者正常说话、小幅饮水，不会出现贴面憋气的问题，两侧预留的绑带穿孔可适配弹性织带、橡胶绳等常见固定材料，无需专用卡扣配件。

　　设计过程中优先考虑了无支撑打印的可行性，主体结构的摆放角度经过反复调整，将所有悬空面的倾斜角度控制在45度以上，打印时无需添加额外支撑结构，既减少了打印耗材的浪费，也省去了后期去除支撑的打磨工序，打印完成后仅需简单清理毛边即可投入使用，对打印操作人员的技术要求极低，即便没有3D打印后处理经验的普通使用者也能快速完成组装。从安装边界尺寸来看，该面罩主体的横向宽度控制在180mm以内，纵向高度覆盖从鼻梁到下颌的160mm面部区间，适配绝大多数亚洲成年人的面部轮廓，针对面部尺寸偏小的使用者，可在打印时直接在切片软件中按比例缩放模型，无需修改原始结构参数，缩放比例在0.8-1.0区间内时，过滤元件安装位的尺寸偏差不会影响常规滤材的固定。

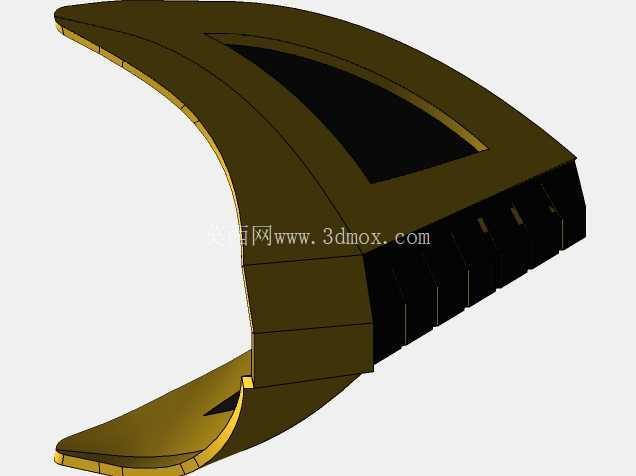

　　结构设计上特意规避了薄壁锐角结构，所有受力位置的壁厚均设置在2.5mm以上，既保证了打印过程中不会出现层间开裂的问题，也能满足日常佩戴过程中的抗挤压需求，不小心跌落或受到轻微碰撞时不会出现碎裂问题，面罩与面部接触的边缘位置特意做了1.5mm的内凹槽位，可粘贴海绵胶条提升佩戴密封性，同时减少硬质塑料对面部的直接压迫，长时间佩戴的舒适度优于平面结构的简易防护面罩。过滤组件的安装位采用了压合式固定结构，无需额外的卡扣或粘接剂，更换滤材时仅需将旧滤材撕下，替换新的滤材后压入固定压边即可，操作过程无需借助任何工具，在污染区作业时也可快速完成滤材更换，避免手部过多接触面罩污染面。

　　该结构的打印耗材适配性极强，PLA、PETG等常见的FDM打印耗材均可使用，其中PETG材质的成品耐消毒水腐蚀性能更好，可经过酒精喷洒、含氯消毒剂擦拭后重复使用，适合需要反复消杀使用的场景，PLA材质的成品打印难度更低，适合一次性应急使用场景，打印温度区间覆盖190-240摄氏度，绝大多数入门级3D打印机都可直接打印，无需调整特殊打印参数。从实际使用场景的适配性来看，该面罩除了可用于呼吸道传染病的个人防护外，还可适配日常粉尘作业场景的临时面部防护，替换过滤棉为防尘滤棉后，可用于木工打磨、墙面清扫等产生扬尘的作业场景，起到阻挡大颗粒粉尘进入呼吸道的作用，面罩的曲面结构不会影响佩戴者的正常视线，下方预留的空间也不会影响佩戴普通框架眼镜，不会出现起雾遮挡视线的问题。设计过程中特意将主体结构的曲面做了光顺处理，没有突兀的凸起或凹陷结构，打印过程中不会出现层纹堆积的问题，表面粗糙度可满足直接使用的要求，无需额外打磨抛光，进一步降低了生产制作的时间成本。
