NX表面测试用带杯托白杯结构设计

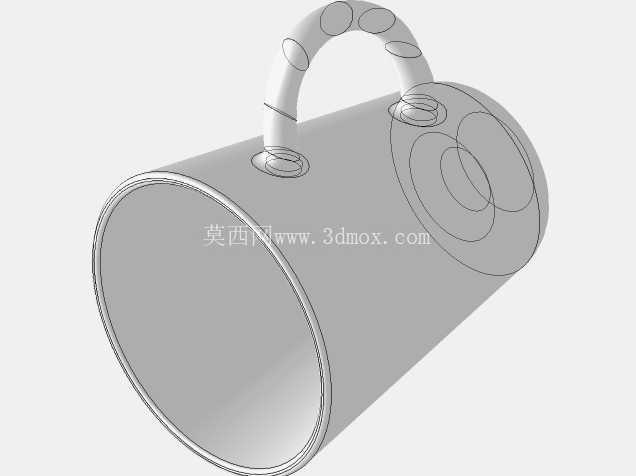

　　先看杯体本身的结构设计，杯口做了1.2mm的卷边处理，这个尺寸是参考日常饮用马克杯的通用人机尺寸设定的，既能够保证饮用时唇部接触的舒适度，也能在曲面测试中验证环形卷边的G2连续过渡效果，避免出现曲面褶皱、曲率突变的问题；杯身采用带2度微小锥度的直筒结构，锥度的设置一方面是为了匹配日常杯子堆叠收纳的实际需求，另一方面也可以用来测试软件中拔模分析、壁厚检测的功能准确性，杯身整体壁厚控制在2.5mm，这个厚度是陶瓷类杯具的通用成型厚度，在建模测试中可以用来验证抽壳命令的均匀性，尤其是杯身和手柄衔接的位置，特意做了渐变过渡的圆角处理，没有采用生硬的直角拼接，这个位置是很多新手建模时容易出现曲面破面、壁厚不均的重灾区，用这个模型做测试，可以快速校验曲面缝合、实体加厚的功能稳定性。这套带配套杯托的白杯结构，最初的设计出发点是为NX软件的中表面建模、曲面质量校验模块提供标准化测试载体，在日常三维建模工作中，很多工程师在练习曲面连续性调整、拔模角度校验、壁厚均匀性分析的时候，往往缺少贴近日常实物、同时涵盖多种典型曲面特征的测试件，随手找的工业零件要么特征过于复杂，要么曲面类型单一，很难覆盖从开放曲面到封闭实体、从平面过渡到圆角卷边的全流程测试需求，这个白杯加杯托的组合刚好填补了这个空白。

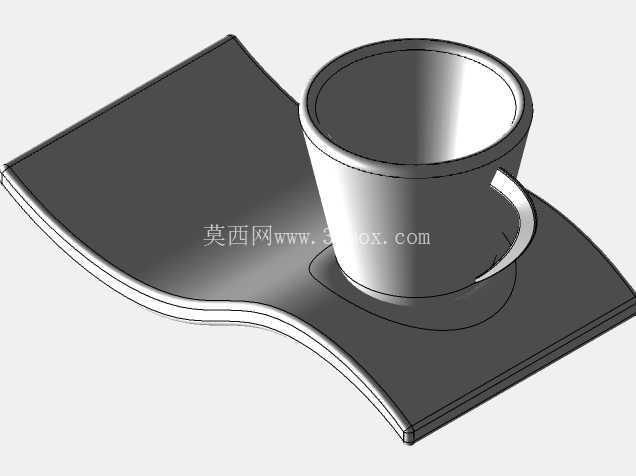

　　手柄部分采用符合人机握持的C型曲面结构，截面是渐变的椭圆形态，从和杯身衔接位置的较粗截面，逐步过渡到手柄中部的握持截面，再收窄到下端和杯身的衔接点，整个手柄的曲面没有做对称处理，完全模拟真实杯具的握持手感，在建模测试中可以用来验证扫掠命令、曲面放样的连续性控制，也能测试不同曲率曲面之间的衔接质量。配套的杯托采用波浪形曲面结构，不是常规的平面圆形托，托面做了和杯底弧度完全匹配的内凹定位槽，杯体放置上去之后可以实现完全贴合，不会出现滑动偏移，托板的边缘做了自然的波浪形翘边，这个曲面属于双向曲率变化的自由曲面，刚好可以用来测试中表面建模中自由曲面的构建、曲面质量分析的斑马纹检测功能，托板整体厚度2mm，边缘做了0.5mm的圆角处理，避免锐边，整个托板的曲面没有规则的几何对称轴，能够很好地检验软件对非规则自由曲面的处理能力。从实际应用场景来看，这个模型除了作为软件功能测试件之外，也可以直接作为日常陶瓷杯、塑料水杯的结构设计原型，杯体的尺寸设定完全符合日常使用需求：杯身总高度95mm，杯口外径82mm，杯底直径76mm，配套杯托的整体尺寸为180mm×150mm，放置在桌面时不会占用过多空间，杯底和杯托定位槽的配合间隙控制在0.2mm，既能够保证放置时的定位精度，也不会因为间隙过小出现卡滞的问题。

　　在设计思路上，整个模型没有添加多余的装饰特征，所有结构都围绕功能需求和测试需求展开：杯身的锥度兼顾成型脱模和测试需求，手柄的渐变截面兼顾握持手感和曲面测试需求，杯托的波浪曲面兼顾放置稳定性和自由曲面测试需求，所有圆角、壁厚的参数都参考实际量产产品的工艺要求，没有为了建模方便设置不符合生产实际的参数，比如卷边的尺寸不会过小导致陶瓷烧制时出现变形，壁厚的均匀性控制在±0.1mm以内，满足注塑或者陶瓷成型的工艺要求。

　　在安装边界方面，这个杯具属于桌面放置类日用品，不需要额外的固定安装结构，杯托底部做了微小的平面处理，保证放置在水平桌面时的稳定性，杯体和杯托的配合没有设置卡扣等连接结构，属于自由放置的配合形式，方便日常拿取清洁，整个模型的所有特征都采用参数化建模方式构建，所有尺寸都可以根据实际使用需求进行调整，比如需要做更大容量的杯子时，只需要调整杯身的高度和直径参数，对应的卷边、手柄、杯托的尺寸都可以通过参数关联自动更新，不需要重新构建曲面。在曲面质量控制上，整个模型的所有可见曲面都达到G2连续标准，斑马纹检测时没有出现尖角、断裂的情况，曲面反射过渡自然，完全满足工业产品建模的曲面质量要求，不管是用来做软件功能测试，还是作为实际产品的设计原型，都能够达到使用标准，不会出现因为曲面质量问题导致的后续加工、渲染环节的问题。
