线性47K旋转电位器结构设计

　　这款线性47K电位器是电子控制回路里常用的可调电阻元件，日常在小型实验装置、开源硬件控制板、低压调节回路里都能见到它的身影，核心作用是通过转轴旋转改变接入回路的电阻值，实现信号分压、电流调节、参数校准的功能。从实际使用场景来看，这类电位器常被用在教学实验台的参数调节旋钮、小型工控板的模拟量输入模块、音频设备的音量调节支路、低压电源的输出微调回路里，适配5V直流供电的控制场景，和开源控制板的模拟输入端口兼容性较好，不需要额外的信号转换电路就能直接采集阻值变化对应的电压信号。

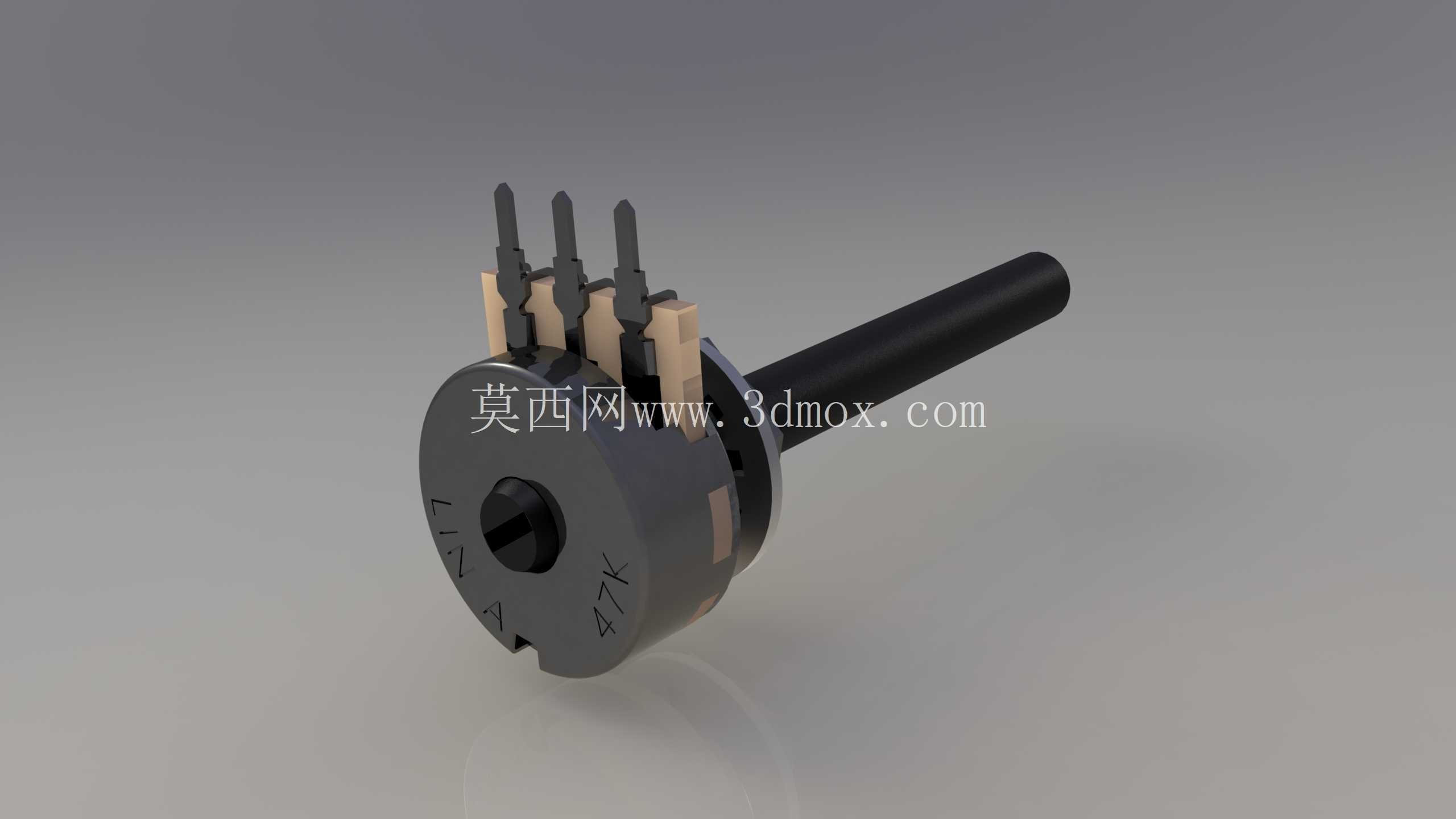

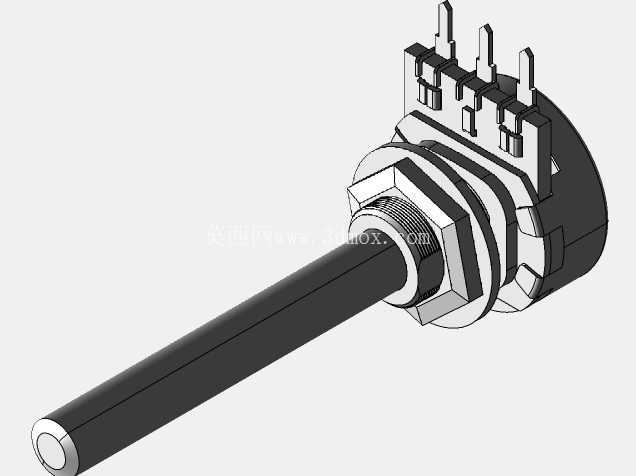

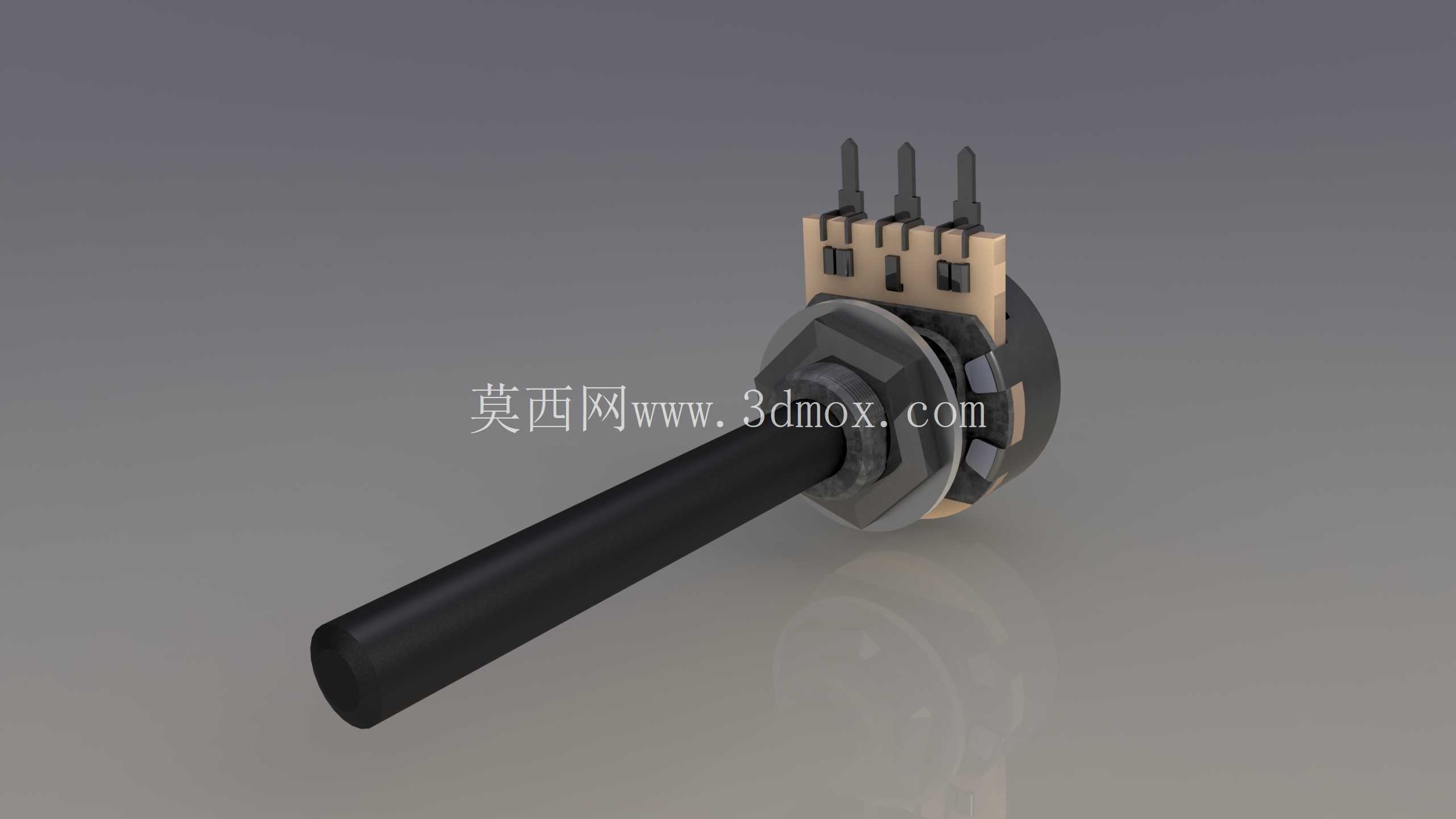

　　从结构设计来看，这款电位器采用卧式安装的轴伸结构，长圆柱转轴采用光滑圆柱面设计，没有额外的滚花或者扁位，适配常规的塑料旋钮过盈配合安装，转轴根部采用六角螺母加止动垫圈的安装结构，安装时可以直接穿过面板的预制圆孔，从面板背面拧紧六角螺母就能完成固定，不需要额外的安装支架，面板安装孔的直径只需要比转轴直径大0.2-0.3mm即可，六角安装座的对边尺寸决定了面板开孔的避让边界，设计面板结构时需要预留足够的螺母拧紧操作空间，避免和周边的其他元件产生干涉。电位器的尾部采用直插式引脚设计，三个引脚平行排列，引脚间距符合常规通孔插装的标准尺寸，既可以直接焊接在PCB板上，也可以通过接插件连接导线，引脚的长度足够穿过2mm厚的PCB板后完成波峰焊或者手工焊接，不需要额外补长引脚。

　　从功能特性来说，这款电位器的阻值变化为线性特性，也就是转轴旋转角度和输出阻值的变化呈线性对应关系，旋转角度范围大概在270度左右，从转轴起始端到终止端，阻值从0平滑过渡到47K，没有跳变或者卡顿的结构设计，内部的电阻基片采用碳膜材质，动触点采用弹性铜合金材质，保证旋转过程中动触点和基片的接触压力稳定，不会因为日常使用的振动出现接触不良的问题。转轴和本体之间的密封结构可以阻挡日常环境中的灰尘进入电位器内部，避免碳膜基片被灰尘磨损导致阻值跳变，适合在普通室内的工控环境、教学实验环境下使用，不需要额外的防尘防护结构。

　　在做结构选型和三维建模的时候，需要重点关注几个安装边界尺寸：首先是转轴的伸出长度，这个尺寸决定了适配的面板厚度和旋钮的安装深度，如果面板厚度超过转轴的有效伸出长度，旋钮就无法完全安装到位，会出现旋钮蹭面板的问题；其次是尾部引脚的伸出长度和排列间距，做PCB封装设计的时候要严格对应引脚的位置，避免出现插装时引脚对不上孔位的问题；最后是本体的最大外径，在排布PCB元件的时候，要给电位器本体预留足够的安装空间，避免和周边的电容、接插件等高度较高的元件产生干涉。另外，转轴的旋转扭矩设计在比较适中的范围，既不会因为太轻导致误触改变参数，也不会因为太紧导致调节的时候手感生涩，日常调节的时候只需要很小的力就能转动转轴，适合需要频繁微调参数的使用场景。

　　在实际装配的时候，需要注意拧紧安装螺母的扭矩不能过大，否则会导致电位器内部的塑料基座变形，轻则导致转轴旋转卡滞，重则会导致内部碳膜基片碎裂，整个元件直接报废。焊接引脚的时候，焊接温度和焊接时间也要控制在合理范围，避免高温顺着引脚传导到电位器内部，融化内部的塑料支撑结构，导致动触点移位，影响阻值输出的线性度。这类电位器的结构虽然简单，但是在低压控制回路里的作用非常关键，很多设备的参数校准、功能调节都依赖这类元件的稳定工作，建模的时候准确还原各个部分的尺寸，能给后续的面板设计、PCB排布、整机装配提供准确的参考，避免实际生产的时候出现安装干涉、装配不到位的问题。
