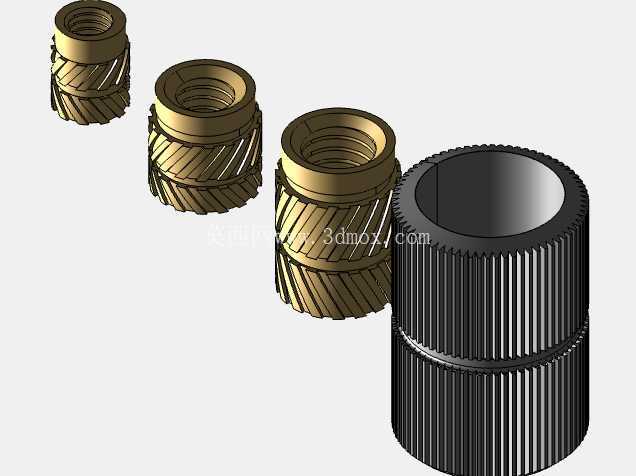

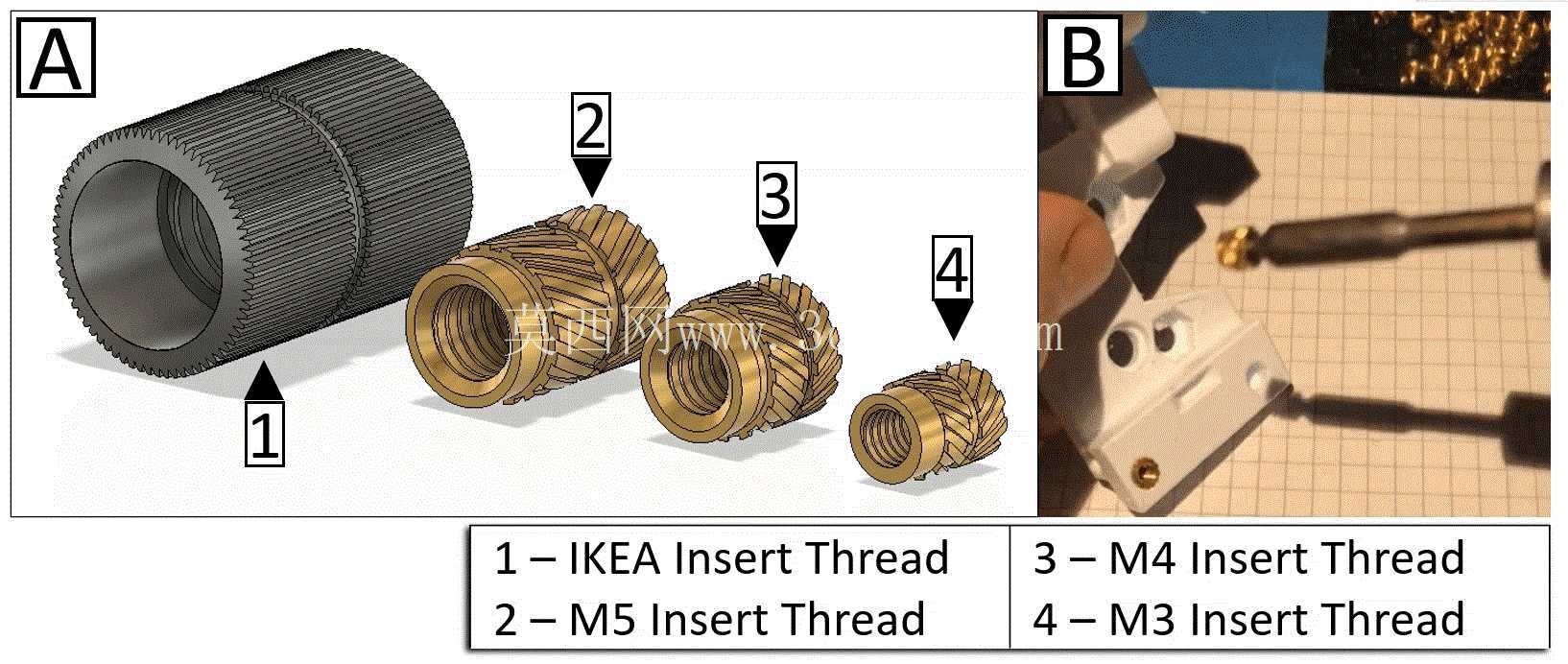

3D打印用M3M4M5及宜家规格插入螺纹嵌件

　　在桌面级FDM3D打印的结构件制作场景里，很多从业者都会碰到一个共性问题：直接在PLA、PETG等打印耗材上攻出的螺纹牙型强度极低，反复拆装两三次就会出现滑牙、牙型崩碎的情况，根本没法满足需要频繁拆卸、有一定锁紧力要求的装配场景，比如定制的工装夹具连接位、小型自动化设备的外壳拼接处、非标治具的调节结构、宜家家具的改装配件连接位，这类场景都需要可靠的内螺纹承载连接载荷。这套插入螺纹嵌件，就是针对这类痛点设计的预埋式连接结构，覆盖了日常设计里最高频的M3、M4、M5公制粗牙规格，还专门做了适配宜家家具常用安装螺纹的对应规格，能覆盖绝大多数民用、小批量工装类3D打印件的螺纹连接需求。

　　从实际使用的逻辑来看，这类嵌件的安装逻辑非常成熟，一般是在3D打印建模阶段就提前预留好嵌件的安装孔位，打印完成后通过热熔压入的方式，把带外滚花、斜向防滑齿的铜质嵌件压入预留孔中，嵌件外层的防滑结构会嵌入打印件的耗材内部，形成极强的抗扭转、抗拔出阻力，嵌件内部的标准内螺纹则可以和对应规格的螺丝配合，实现和金属机加工件一致的螺纹连接可靠性，哪怕反复拆装几十次，也不会出现连接失效的问题。

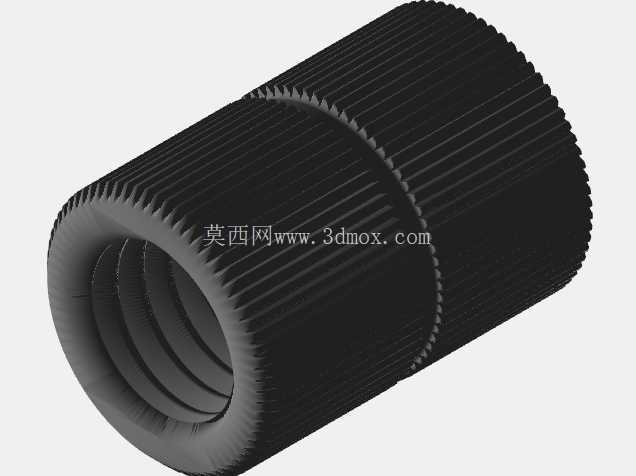

　　设计这套模型的时候，首先要考虑的是不同规格嵌件的安装边界尺寸，比如M3规格的嵌件，预留压入孔的直径要控制在4.2mm左右，嵌件整体长度控制在6mm，压入后端面和打印件表面齐平，不会突出影响装配平面度；M4规格的嵌件预留孔直径为5.2mm，长度8mm，适配多数需要中等锁紧力的连接场景，比如小型设备的侧板固定、传感器安装位；M5规格的嵌件预留孔直径为6.2mm，长度10mm，能承受更大的锁紧扭矩，适合需要承受一定拉拔载荷的连接位，比如治具的承重支架连接、脚轮安装位。专门适配宜家家具的那款嵌件，尺寸完全匹配宜家常用家具的预装螺纹规格，不用重新打孔攻丝，压入3D打印的改装配件后就能直接和原厂螺丝配合，解决很多宜家家具改装时连接强度不足的问题。

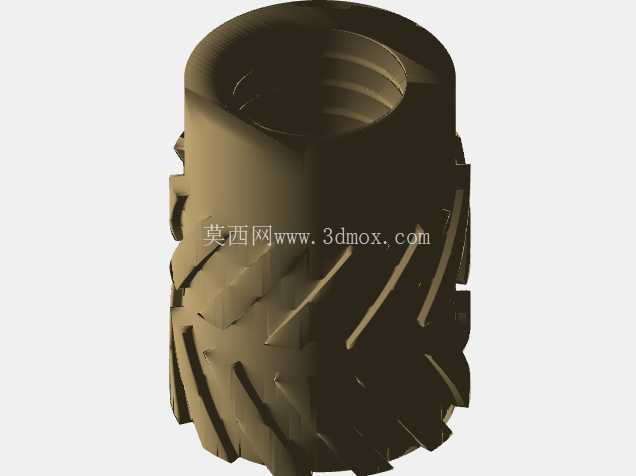

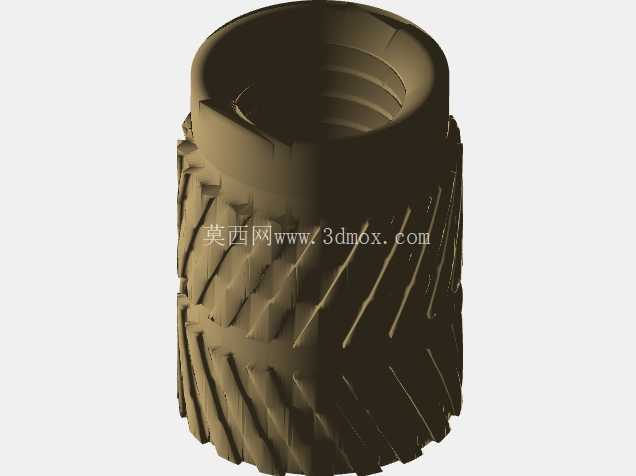

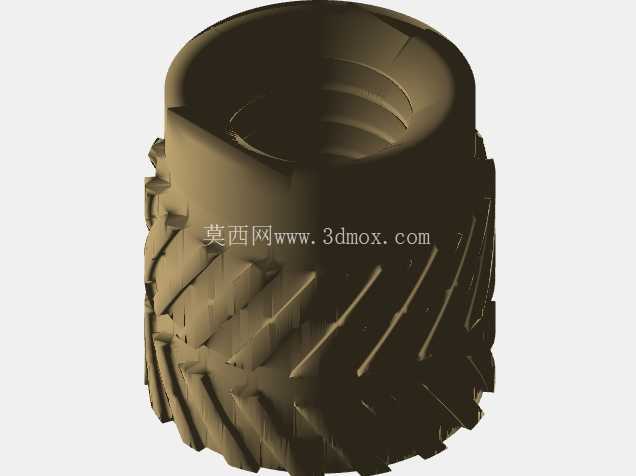

　　从外形结构来看，每个规格的嵌件外层都做了两段式的斜向滚花+直纹滚花组合结构，靠近安装导入端的是斜向滚花，压入的时候能减少阻力，让嵌件更顺畅地进入预留孔，靠近嵌件法兰端的是直纹滚花，压入到位后能提供足够的抗扭转力，拧螺丝的时候不会跟着螺丝一起转动；嵌件内部是标准的6H级内螺纹，公差控制在通用机械连接的标准范围内，和市面上采购的标准同规格螺丝都能顺畅配合，不会出现滑牙、拧不动的情况。另外嵌件的导入端做了15度的导向倒角，压入的时候不会刮蹭预留孔的内壁，避免打印件的孔位出现开裂、崩边的问题。

　　在实际的结构设计选型里，很多新手容易犯的错误就是预留孔尺寸不对，要么孔做小了压入的时候把打印件撑裂，要么孔做大了嵌件固定不牢容易松动，这套模型里每个规格的嵌件都对应了标准的安装孔位尺寸，建模的时候直接调用对应的嵌件模型，按照模型给出的外轮廓尺寸做预留孔，就能保证压装后的配合强度，不用反复试错调整孔位大小。另外这套嵌件的尺寸设计也兼容市面上常见的热熔压入工具，用普通的恒温烙铁头加热到200度左右，就能很顺畅地把嵌件压入PLA、PETG、ABS等常见3D打印耗材的零件里，不需要专门的定制压装工具，小批量制作、个人DIY场景都能轻松使用。

　　从应用场景的覆盖来说，除了常规的3D打印结构件连接，这套嵌件模型也可以用在小型手板件的制作里，比如3D打印的验证原型需要做螺纹连接测试的时候，直接预埋这类嵌件就能模拟量产件的螺纹连接强度，不用专门去机加工金属螺纹孔，能大幅缩短原型验证的周期；在一些低载荷的非标设备制作里，比如小型桌面自动化设备的机架、外壳，用3D打印件加这类螺纹嵌件的组合，就能替代部分铝件加工，降低制作成本，同时连接强度完全能满足使用要求。要注意的是，这类嵌件的适用场景是常温环境下的静载荷或者低频次动载荷连接，不适合用在高温、高频振动的场景里，设计选型的时候要根据实际的载荷情况匹配合适的嵌件规格，M3规格适合承受不超过50N的拉拔载荷，M4适合不超过100N的拉拔载荷，M5适合不超过180N的拉拔载荷，宜家适配规格的载荷能力和M4规格接近，匹配宜家家具本身的装配载荷要求。
