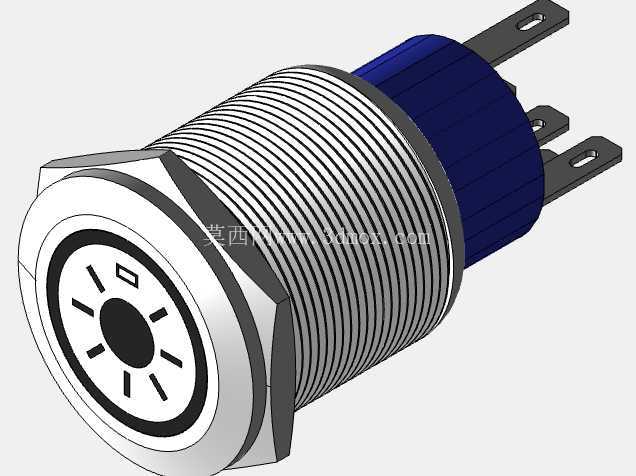

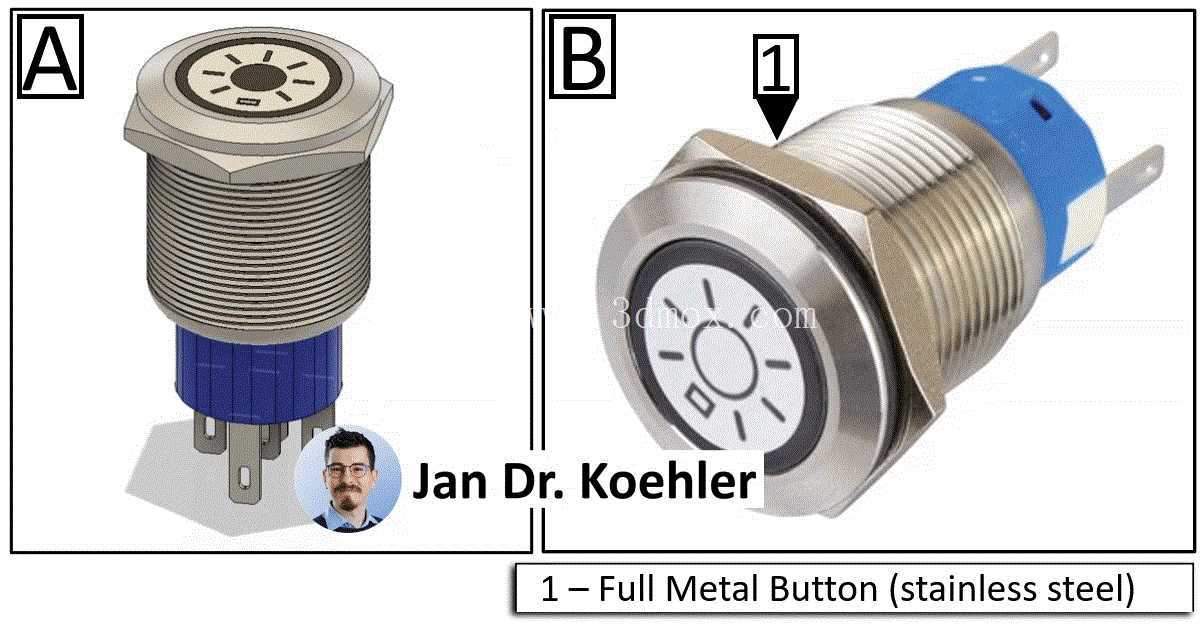

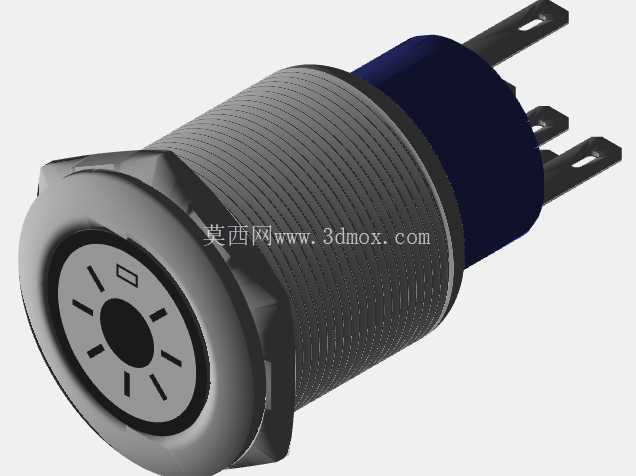

全金属不锈钢防水按钮结构设计

　　在工业控制、户外电子设备、机电一体化装备的操作面板设计中，操作按钮作为人机交互的直接触点，其结构可靠性、环境适应性直接决定整套设备的操作稳定性与使用寿命，这款全金属不锈钢按钮的三维结构设计，正是针对常规塑料按钮在高湿、多尘、频繁操作场景下易老化、易破损、防护等级不足的痛点开发，可直接适配各类需要高可靠性操作输入的电控场景。从实际应用场景来看，这类金属按钮可覆盖户外充电桩操作面板、食品加工设备控制端、船舶驾驶舱操作位、机床辅助操作按键、工业自动化设备手动操作单元等多个领域，尤其是在存在油污溅射、凝露产生、频繁按动操作的工况下，全金属外壳的结构强度远高于常规塑料按键，不会出现长期按压后按键帽开裂、螺纹滑牙、密封失效的问题。从产品功能特性来看，这款按钮采用全不锈钢外壳搭配内部绝缘基座的结构设计，外露的按键帽与安装螺纹部分均采用不锈钢材质加工，表面做钝化处理，可耐受常见的弱酸弱碱腐蚀，同时金属外壳可实现良好的电磁屏蔽效果，避免外部电磁干扰通过按键缝隙进入设备内部影响控制电路稳定性；按钮尾部采用插片式接线端子，相比焊接式接线更便于现场装配与后期维护更换，接线端与金属外壳之间通过蓝色绝缘基座实现电气隔离，绝缘间隙满足低压电控设备的安全间距要求，可适配230V及以下电压等级的控制回路使用。

　　从设计思路层面，这款按钮的结构完全遵循标准面板安装件的尺寸规范，安装螺纹采用通用的细牙螺纹规格，配套的六角锁紧螺母可实现面板厚度在1到6mm范围内的可靠固定，安装时仅需在面板上开设对应直径的安装圆孔，无需额外加工异形定位结构，可直接替换同规格的常规塑料按钮，降低现有设备的改造成本；按键头部的标识区域采用凹刻填漆工艺，在三维结构中预留了标识刻印的深度空间，不会因长期手指摩擦导致标识磨损脱落，按键的按压行程设计在3mm左右，按压力度控制在5N上下，既保证操作时有清晰的触感反馈，又不会因按压力度过大导致长期操作的手部疲劳，同时内部复位弹簧采用不锈钢材质，可实现百万次级别的按压寿命，满足工业设备长期频繁操作的使用需求。

　　在外形尺寸与安装边界上，这款按钮的头部外径略大于安装螺纹直径，头部与面板接触的位置预留了环形密封槽，可配套O型密封圈实现面板安装后的IP67级防护，避免外部的水、灰尘从安装缝隙进入设备内部；按钮整体的轴向长度控制在合理范围内，不会因长度过大占用设备内部过多的布线空间，尾部接线端子的朝向与按钮轴线平行，接线后导线可顺着设备内壁排布，不会出现与内部其他元器件干涉的问题；按钮的金属外壳部分可通过面板安装结构实现可靠接地，进一步提升电控设备的使用安全性，避免外壳带电引发的安全隐患。

　　在结构细节处理上，按钮头部的倒角设计避免了安装与使用过程中尖锐边角划伤操作人员，螺纹部分的公差配合按照普通螺纹中等精度等级设计，既保证锁紧螺母可以顺畅旋入，又不会因间隙过大导致安装后按钮出现晃动；内部的动触点与静触点采用银合金材质，在三维结构中预留了触点的超程空间，保证按钮按压到位后触点可以可靠接触，不会出现接触不良导致的控制回路虚接问题，同时触点部分的结构设计具备一定的抗振动能力，在设备运行产生振动的工况下不会出现触点误断开的情况。对于结构设计从业者而言，这款按钮的三维模型可直接用于各类电控设备的面板布局设计，在装配设计时可直接调用模型完成安装孔位的匹配、操作间距的校验，避免后期生产时出现安装干涉、操作空间不足的问题；对于设备选型人员来说，模型完整还原了按钮的所有外部结构与安装尺寸，可直接用于BOM清单的制作与安装工艺的编制，无需额外测绘实物尺寸。
