工业用壁挂式金属控制箱体结构设计

　　这款金属控制箱体主要面向工业现场的阀组配套控制场景，在减压阀组配套的流体控制管路系统中，这类箱体承担着核心控制元件的防护与承载作用，能够将压力调节模块、信号采集端子、小型控制回路板件集中收纳在封闭壳体内，避免车间内的粉尘、切削液飞溅、管路凝露直接接触电气元件，同时也能隔绝无关人员的误触碰，保障现场调压控制回路的运行稳定性。从实际安装场景来看，这类箱体多布置在生产车间的管路侧方墙面、设备支架立面位置，不会占用地面通行与操作空间，适配车间内紧凑的管路布局需求，不管是常规的液压站周边、压缩空气调压支路，还是小型工艺流体的减压控制段，都能通过这类箱体完成控制元件的集成安装。

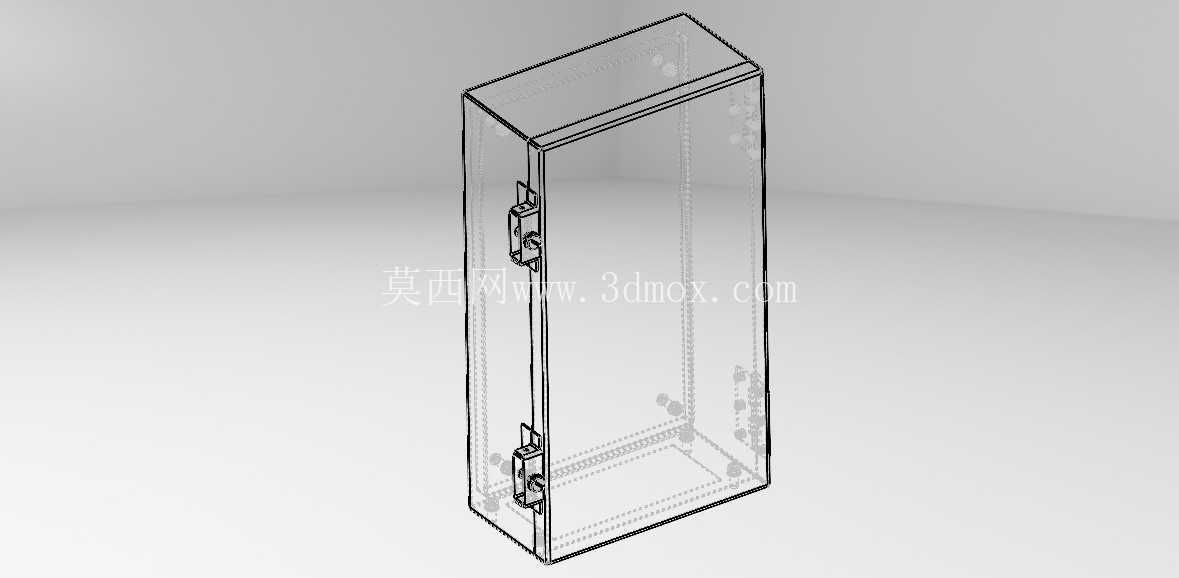

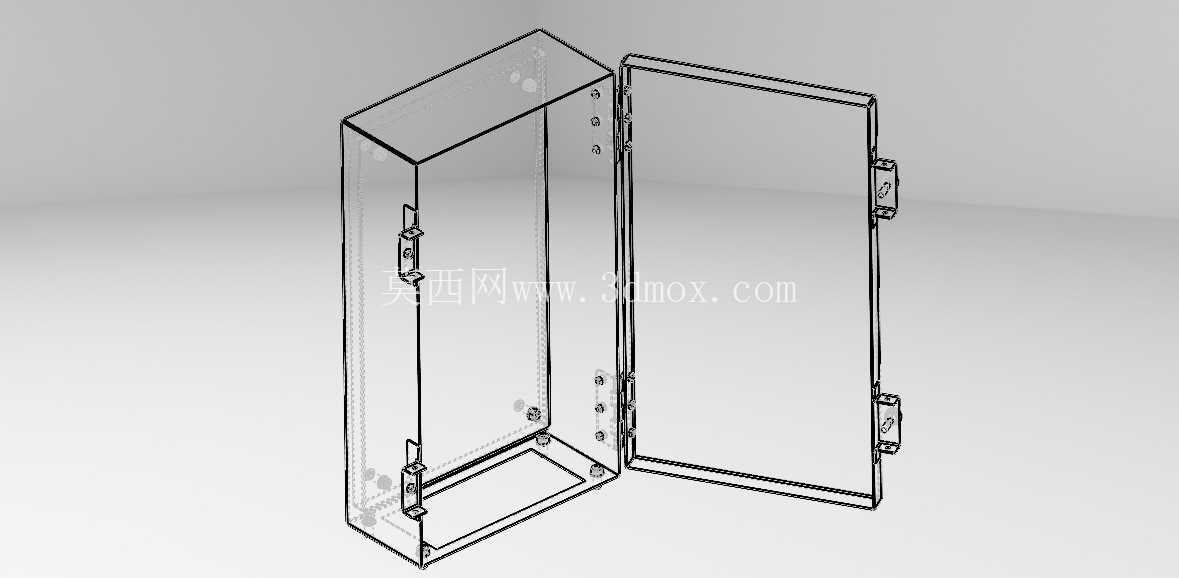

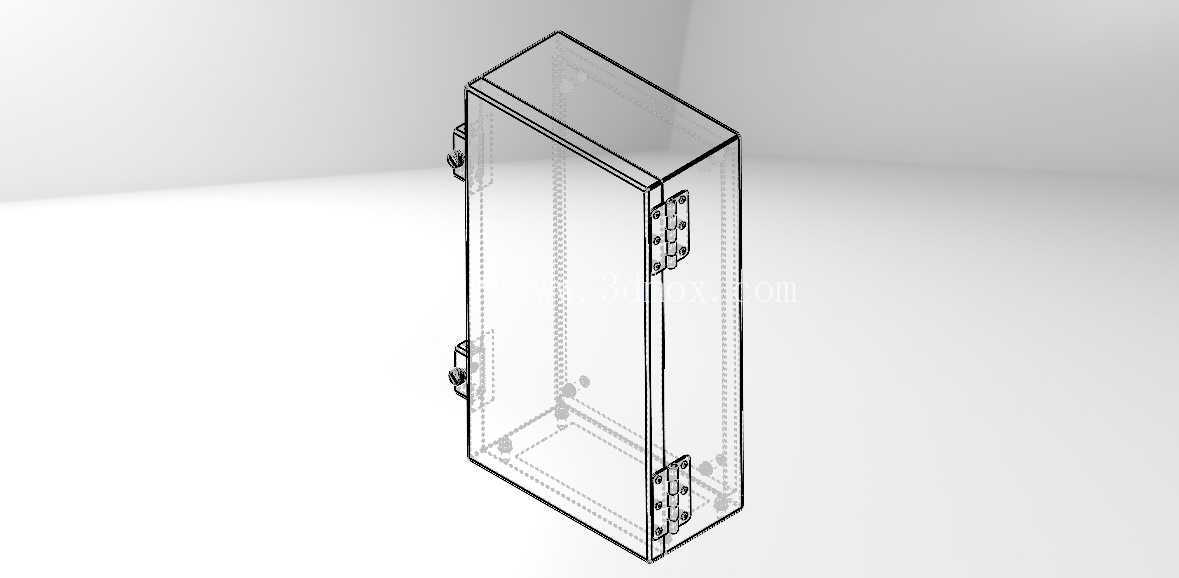

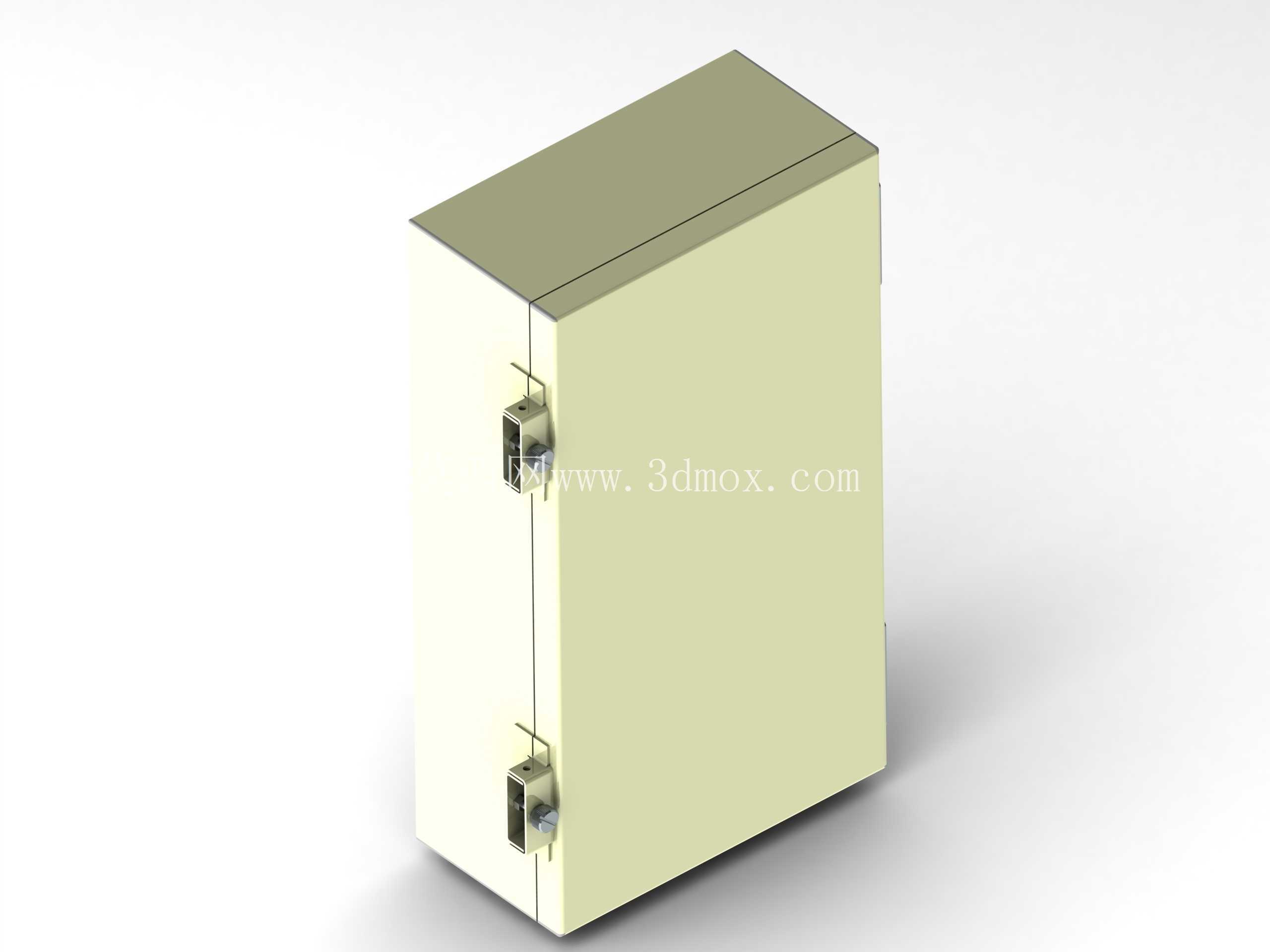

　　设计层面优先考虑了现场安装的便捷性与防护可靠性，箱体采用分体扣合式结构，盒体与上盖通过侧边的快拆锁扣实现锁紧，日常检修时不需要完全拆卸紧固件，拨开锁扣即可掀开上盖完成内部元件的调试与接线，锁扣的结构做了防松设计，在车间存在设备振动的工况下也不会自行松脱，避免盒盖意外开启。箱体侧边预留的接线位做了下沉式处理，配套的线缆固定接头安装后不会突出箱体侧面过多，在狭窄的安装空间内也不会出现线缆弯折过度、接头磕碰周边构件的问题。整体壳体的板材折弯处做了圆角过渡处理，没有尖锐的钣金毛刺，现场安装接线时不会划伤操作人员的手部，也避免线缆敷设时被锐边割破绝缘层。

　　尺寸设定上严格匹配常规工业控制元件的安装需求，长度430mm、宽度240mm、高度125mm的内部空间，既可以容纳常规的小型PLC模块、接线端子排、压力显示表与调压控制电路板，也预留了足够的走线空间，不会出现内部元件拥挤、线缆弯折半径不足的问题。安装边界方面，箱体背部预留了壁挂安装的固定孔位，孔位间距适配常规的工业膨胀螺栓安装尺寸，安装时只需要在墙面或支架上打好对应位置的固定孔，即可将箱体直接挂装固定，不需要额外制作复杂的安装转接件。箱体的整体厚度控制在125mm，挂装后突出安装面的尺寸较小，不会影响周边的管路操作与人员通行，即使在通道侧方的墙面上安装，也不会造成通行阻碍。

　　从结构强度来看，箱体的板材厚度选型兼顾了防护性能与整体重量，在满足IP54左右的基础防护等级要求的同时，整体重量控制在合理范围，单人即可完成挂装作业，不需要额外的吊装辅助。盒体与上盖的结合面做了折边咬合结构，配合密封胶条可以有效阻挡粉尘与飞溅的液体进入内部，在常规的工业车间环境下，能够保障内部电气元件长期稳定运行，不需要频繁做内部清洁维护。侧边的锁扣位置做了局部加强处理，频繁开合检修也不会出现锁扣连接位变形、松动的问题，适配工业现场长期使用的损耗需求。

　　在实际选型适配过程中，这类尺寸的控制箱体刚好覆盖中小流量减压阀组的控制配套需求，不需要定制特殊尺寸的壳体，能够大幅缩短现场改造与设备搭建的周期，结构设计上预留的内部安装柱位，可以直接固定标准尺寸的导轨与元件安装板，电气设计人员不需要额外做安装板的定制打孔，只需要按照常规的电气布局规范完成元件排布与接线即可，能够有效降低项目的实施成本。
