巴科推拉式急停控制按钮组件

　　在工业设备的安全控制回路里，急停按钮是最后一道物理防护屏障，这款巴科品牌的推拉式急停组件，适配绝大多数工业场景的安全停机需求，从常规的输送线工位、机床操作面板，到自动化工作站的外围防护栏、特种设备的操作位，都能见到这类结构的急停装置。它的核心功能是在设备出现异常工况、人员误操作或者突发安全风险时，通过按压触发动作直接切断安全回路，强制设备进入停机状态，避免机械伤害、设备损毁等事故扩大；复位则需要向上提拉按钮头，这种推拉式的结构设计从机械原理上避免了误复位的可能，必须操作人员手动确认现场风险排除后才能恢复设备运行，比旋转复位的结构在部分高振动工况下的防误触表现更稳定。

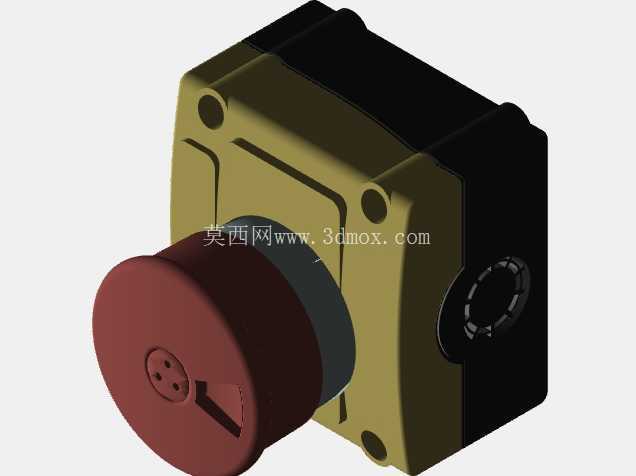

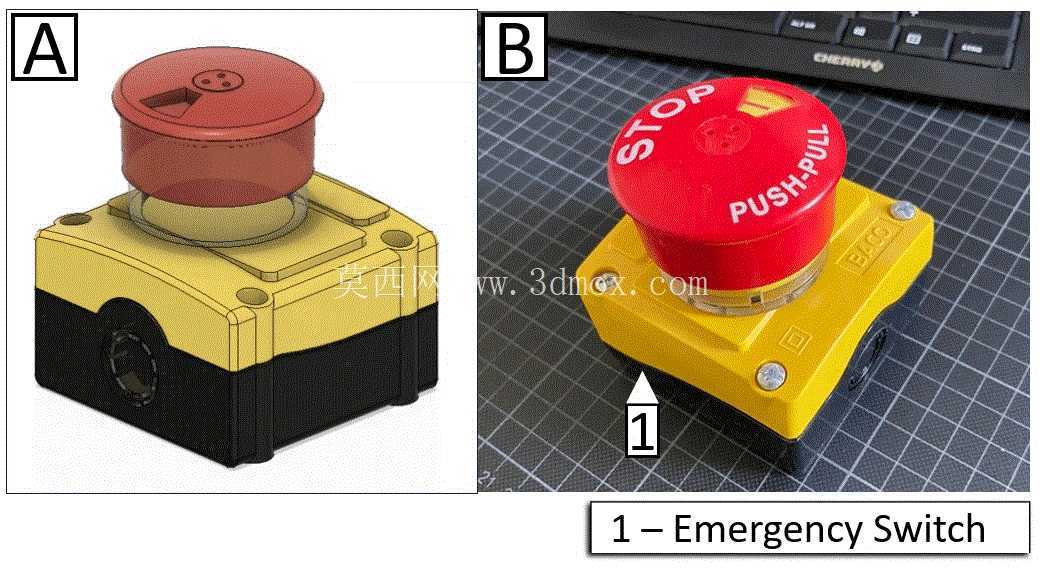

　　从设计思路来看，这个组件采用分体式模块化结构，上部是红色的操作头，下部是黄黑配色的安装基座，操作头选用醒目的大直径红色蘑菇头造型，直径尺寸符合安全规范里的急停元件操作面要求，操作人员在慌乱状态下不需要精准瞄准，手掌或者手臂拍击就能触发动作，按钮表面模压的STOP、PUSH-PULL标识，即使在光线不佳的车间环境里也能快速识别操作方式。基座部分采用工程塑料材质，下部黑色区域预留了标准的线缆穿装孔位，适配常规的工业线缆格兰头安装，上部黄色的安装面设置了两个对称的固定螺丝孔，既可以直接在设备面板上开孔嵌入式安装，也能搭配配套的底座在设备机架、防护栏表面做壁挂式安装，安装孔位的间距符合通用的急停按钮安装尺寸规范，不需要额外做定制化的安装支架，替换同规格的旧款急停元件时也能直接适配原有开孔，减少现场改造的工作量。

　　实际建模过程中，需要重点还原几个关键的结构细节：首先是按钮头和基座之间的透明防护圈，这个部件一方面是用来标识按钮的触发状态，正常状态下防护圈和基座贴合，触发后按钮头下沉，防护圈会露出明显的间隙，现场巡检人员隔着较远的距离就能判断急停是否被触发；其次是基座侧面的品牌标识模压细节，还有安装螺丝的沉头结构，这些细节在做设备整体装配仿真的时候，能避免出现装配干涉的问题。安装边界方面，这个组件的基座整体尺寸紧凑，嵌入式安装时需要在面板上预留对应直径的安装孔，背面的接线端子区域要留出至少30mm的线缆弯折空间，壁挂安装时基座底部和安装面之间不需要额外留间隙，线缆可以从基座侧面或者底部的穿线孔引出，适配不同方向的布线需求。

　　在做设备三维布局的时候，这类急停按钮的安装高度通常设置在操作人员站立时胸部到肩部之间的高度范围，也就是距离操作面1.2米到1.5米的区间，这个高度下人员拍击的动作最顺畅，反应时间最短。模型的结构还原度直接影响后续的布线仿真、人机工程校验的准确性，比如按钮头的突出高度如果建模偏差太大，就可能出现人机校验时误判操作距离的问题，基座的穿线孔尺寸如果和实际不符，后续做线缆布置的时候就会出现格兰头无法装配的问题。另外这个模型的分色处理也贴合实际工业产品的配色规范，红色操作头对应危险操作、黄色基座对应警示标识，黑黄配色的基座下部也符合安全色的使用标准，在做设备整体的可视化渲染、操作手册配图的时候，不需要额外调整材质配色就能直接使用。
