微型USB接口PCB转接板结构设计

项目分类:通用机械零部件 发布时间:2024-12-02 ID:820006
  • 微型USB接口PCB转接板结构设计
  • 微型USB接口PCB转接板结构设计
  • 微型USB接口PCB转接板结构设计

  在小型手持检测设备、便携扫描仪器、定制化嵌入式电子装置的结构开发环节,经常会遇到内部空间局促,标准USB接口无法直接适配安装位的问题,这类微型USB接口PCB转接板就是为解决这类空间适配痛点设计的结构组件。从实际工程应用场景来看,这类转接板常被用在手持扫描仪的内部走线转接、小型定制电子外壳的接口拓展、老旧便携设备的接口替换维修场景中,很多做原型机开发的结构工程师在做小尺寸电子设备堆叠时,都会优先选用这类集成度高的转接模块,省去单独开连接器固定座、单独布线的冗余工序。

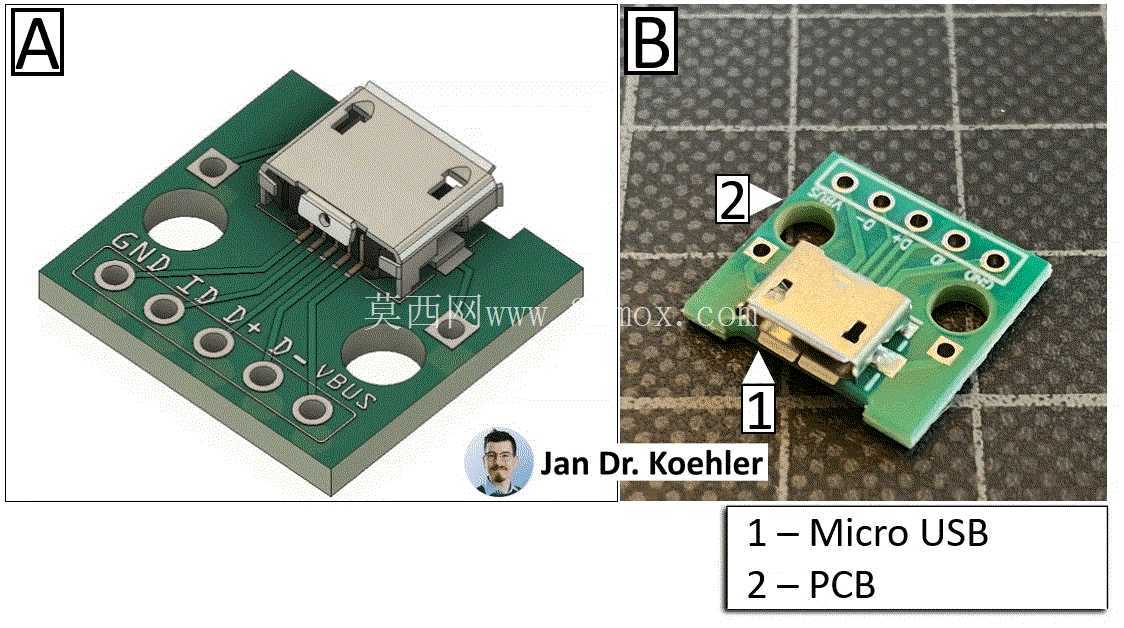

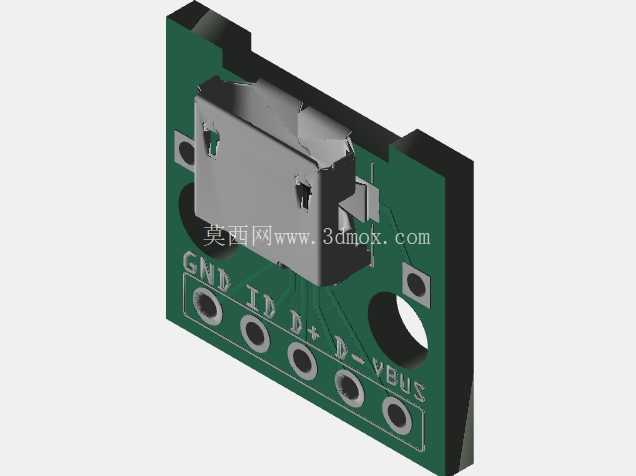

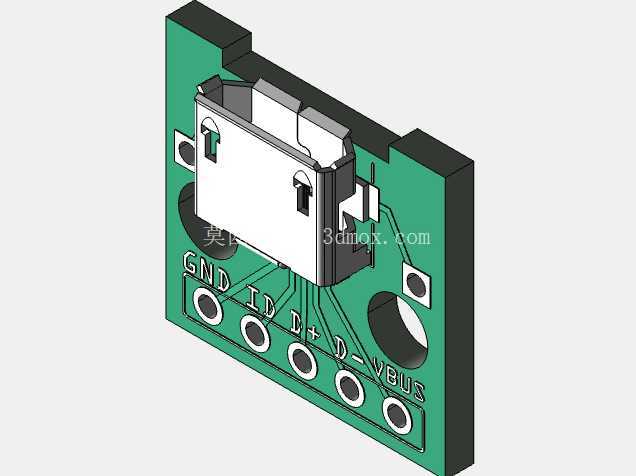

  从产品功能特性来看,这个转接板将标准Micro USB母座直接焊接在定制PCB板上,板载引出了GND、ID、D+、D-、VBUS五个标准USB定义引脚,每个引脚都预留了焊盘孔位,既可以直接焊接引线连接内部主板,也可以插接2.54mm间距的排针做插拔式连接,适配不同的装配需求。PCB板本身采用FR-4玻纤基材,厚度为常规1.6mm,板上预留了两个直径3.2mm的安装固定孔,孔位中心距经过精准核算,刚好匹配M3规格的铜柱或者螺丝固定,安装时不需要额外做定位治具,直接对准设备外壳上预留的接口开孔,拧上两颗固定螺丝就能完成模块的固定,接口的对位精度可以控制在0.1mm以内,不会出现USB插头插偏、卡滞的问题。

  从设计思路层面拆解,这个模块的设计核心是做空间压缩,常规的Micro USB母座直接焊接在主电路板上时,需要在主板上预留至少12mm10mm的焊接空间,同时还要考虑母座的插拔受力,主板对应位置需要做加厚或者加支撑筋处理,而采用这种独立转接板的设计,可以将接口部分从主板上剥离出来,主板只需要预留走线焊盘即可,整体的空间利用率可以提升30%以上,尤其适合内部空间呈异形结构的手持设备。转接板的外形做了切角处理,在靠近USB母座的两个边角做了45度斜切,避免安装时和外壳内部的加强筋产生干涉,母座的金属外壳和PCB板之间做了焊盘加固,插拔次数可以达到万次以上,不会出现母座脱落、焊盘扯掉的问题。

  关于外形尺寸与安装边界,整个转接板的外形尺寸控制在18mm15mm以内,Micro USB母座突出PCB板边缘的长度为2.5mm,刚好适配外壳上预留的0.8mm壁厚的接口开孔,安装后母座的端面和外壳外表面基本齐平,不会出现接口凹陷或者突出过多影响外观的问题。板上的固定孔中心距离PCB板边缘的距离为3mm,固定孔周边做了露铜处理,安装时可以通过铜柱实现接地,提升整个模块的抗干扰能力,对于有EMC测试要求的设备来说,这个细节设计可以省去额外加接地弹片的工序。引脚焊盘的孔径为1mm,既可以穿过24AWG的单芯导线,也可以兼容标准排针的焊接,焊盘做了加大处理,焊接时不容易出现虚焊、焊盘脱落的问题,即使是手工焊接也能保证连接可靠性。

  在实际选型使用时,结构工程师只需要核对设备外壳的接口开孔位置、内部预留的安装空间是否匹配转接板的尺寸,就可以直接套用这个模块,不需要重新绘制USB母座的封装、不需要反复验证接口的插拔受力,能够大幅缩短原型机的开发周期。很多做小型智能硬件开发的团队,在做手板验证阶段都会直接采用这类成熟的转接模块,避免因为接口设计失误导致手板返工,尤其是在一些需要做IP防护的小型设备上,这种转接板的固定方式更方便打密封胶,接口处的密封处理比直接把母座焊在主板上更容易实现,密封后的防护等级可以达到IP54以上,满足日常手持设备的防尘防泼溅需求。
