封闭式多工位气动钻孔加工设备结构

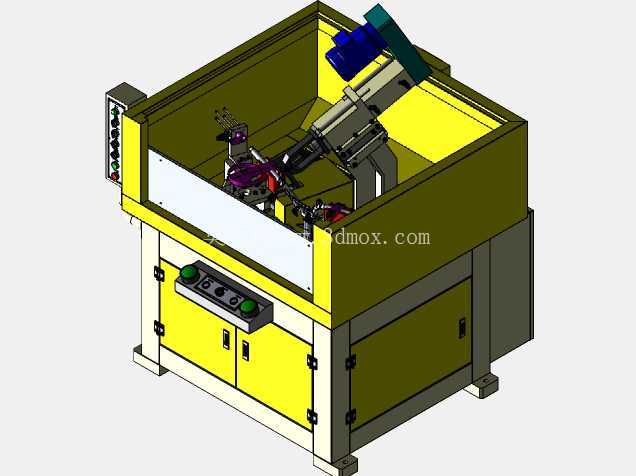

　　这款气动钻孔加工设备的结构设计，核心面向中小型金属阀件、小型精密冲压件的批量钻孔工序，常见于水暖配件、气动元件、小型五金件的加工车间产线，适配单班8小时连续作业的生产节奏，可直接嵌入现有流水线的钻孔工位，也可作为独立单机完成单工序加工。从结构布局来看，设备采用下柜上机的一体式封闭框架，下部柜体预留了气动三联件、控制电磁阀、走线槽的安装空间，柜体正面设置操作按钮区与双开门储物检修舱，操作按钮的排布符合人机工程学要求，操作人员站在设备正前方即可完成工件装夹、启动、复位的全流程操作，无需大幅度挪动身体，单工位上下料的动作路径控制在30cm范围内，有效降低长时间操作的疲劳感。上部加工舱采用半封闭罩壳设计，一方面可以阻挡钻孔过程中产生的切屑飞溅，避免切屑划伤操作人员、或是掉入周边设备的运动缝隙造成卡滞，另一方面罩壳预留了透明观察窗，可实时观察钻头进给状态、工件装夹是否到位，出现排屑不畅、钻头崩损的情况可第一时间按下急停按钮。设备的钻孔执行单元采用角度可调的安装支架，可根据工件的钻孔角度需求调整主轴倾斜角度，适配斜孔、交叉孔等非垂直孔位的加工需求，相比固定垂直轴的台钻，适用的工件范围更广，不需要额外制作角度工装就能完成多角度钻孔作业。

　　气动进给的设计相比液压进给结构更简洁，日常维护只需要定期检查气源含水量、更换三联件滤芯即可，不需要定期更换液压油、清理油路积垢，维护成本更低，同时气动进给的响应速度更快，单次进给的行程重复定位精度可控制在0.02mm范围内，满足小型五金件的钻孔位置公差要求。从安装边界来看，设备整体占地尺寸约为1200mm×900mm×1600mm，底部设置四个可调支撑脚，可适应车间地面不平整的安装环境，不需要额外制作安装地基，只需要预留0.6MPa以上的稳定压缩气源、220V控制电源即可投入使用，设备总重约380kg，普通车间的水泥地面即可承载，不需要额外做地面加固处理。

　　工件装夹工位采用快换式夹具设计，更换不同产品加工时，只需要更换夹具定位块、调整钻孔主轴的位置与角度即可，换型时间控制在15分钟以内，适配多品种小批量的生产模式。排屑设计上，加工舱底部设置倾斜导屑板，切屑会顺着导屑板滑向设备侧方的排屑口，可直接在排屑口下方放置集屑车收集切屑，不需要操作人员频繁伸入加工舱清理切屑，降低清理作业的安全风险。安全防护层面，设备加工舱的开合门设置安全联锁开关，门未完全关闭时设备无法启动进给动作，避免操作人员误触启动按钮造成安全事故，同时气源回路设置压力检测开关，气源压力低于工作阈值时设备自动锁止并发出提示，避免气压不足导致进给不到位、钻孔深度不合格的问题。

　　在结构刚性设计上，设备的主体框架采用方管焊接结构，焊接后经过时效处理消除焊接应力，避免长期使用后框架变形影响钻孔精度，主轴安装板采用加厚钢板加工，钻孔进给过程中不会出现明显的形变振颤，可有效延长钻头的使用寿命，降低钻孔内壁的粗糙度。这款设备的设计没有冗余的复杂结构，所有结构设计都围绕钻孔工序的实际需求展开，既兼顾了批量加工的效率需求，也考虑了日常维护、换型调整、安全操作的实际使用场景，适合中小型五金加工企业作为标准化钻孔工序设备使用，也可作为自动化产线的钻孔单元，搭配上下料机械手实现无人化加工。
