手动式中心冲头打孔作业装置结构设计

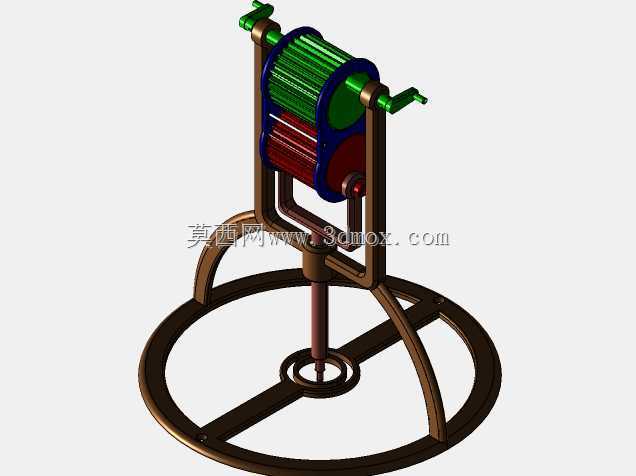

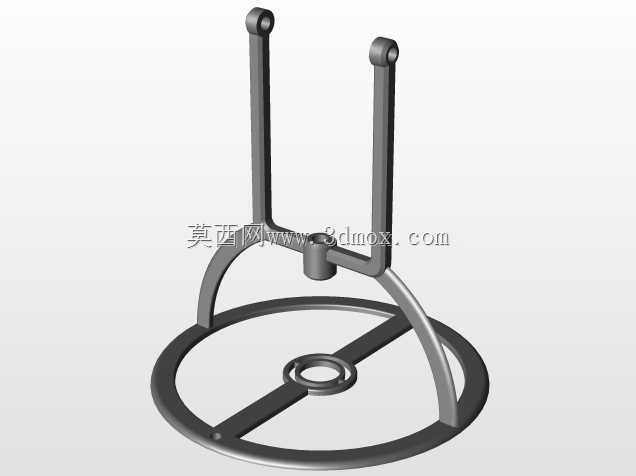

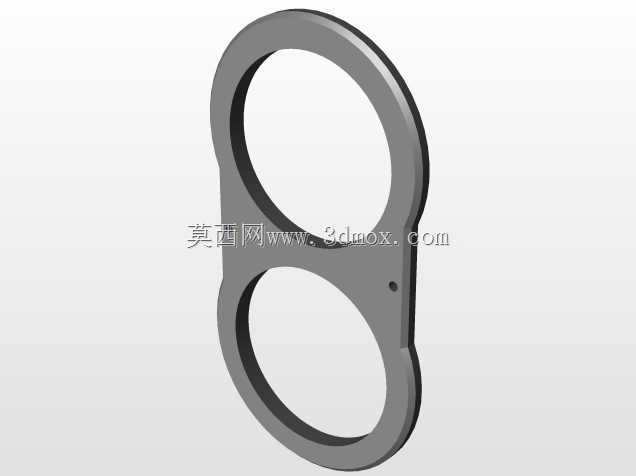

　　这款手动中心冲打孔装置，主要面向小型五金件、薄金属板材、非金属薄板的小直径孔位预加工与冲孔作业场景，常见于五金维修、小件试制、教学实训以及无动力供电的野外现场加工场景，可替代手持冲头敲击作业的传统方式，降低操作时的手部震伤风险，同时提升孔位的同轴度与冲裁垂直度。从结构设计逻辑来看，装置采用环形底座作为支撑主体，三根倾斜支撑臂向上汇接至主轴安装位，形成稳定的三角支撑结构，底座环形轮廓可适配不同尺寸的待加工工件放置，中间的镂空区域预留冲头下落的避让空间，避免冲头直接冲击工作台面造成损伤。

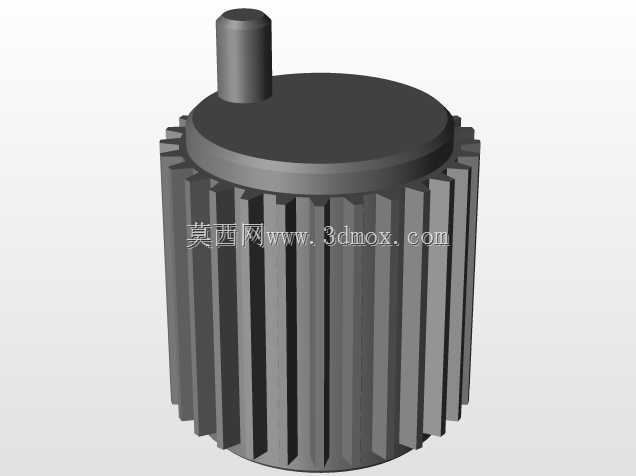

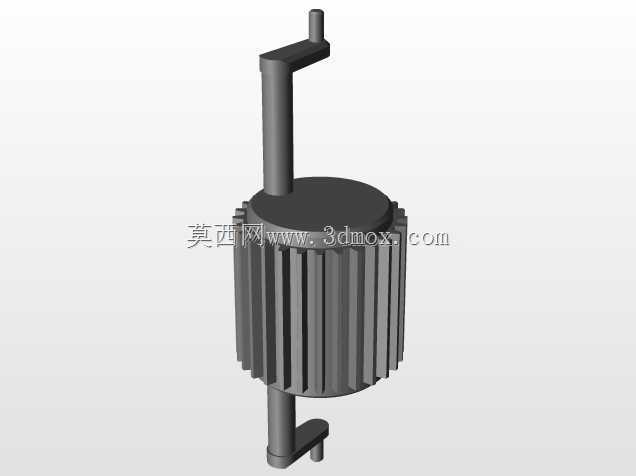

　　上部的辊式操作机构通过齿轮啮合传递扭矩，将手柄的回转运动转化为冲头的轴向进给压力，红绿双色的辊筒分别对应不同的进给行程档位，可根据待加工材料的厚度、硬度调整进给量，避免冲头过载崩刃。冲头导向套与主轴采用同轴度公差0.02mm的间隙配合，保证冲头下行过程中无径向偏移，冲裁出的孔位边缘无毛刺、错位问题。安装边界方面，装置整体底座外径控制在300mm范围内，总高度不超过280mm，可直接放置在常规钳工工作台面上使用，无需额外的地脚固定，操作手柄的回转半径为120mm，操作时不会与台面上的其他工装夹具产生干涉。

　　装置的冲头夹持部位采用标准快换接口，可适配不同直径、不同刃口形式的中心冲头，满足不同孔径的冲孔、中心定位孔打眼需求，日常维护时仅需定期对冲头导向面、齿轮啮合部位涂抹润滑脂即可，无复杂的液压、电气元件，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。在实际使用过程中，操作人员只需将待加工工件对准底座中心的定位孔，转动侧部手柄即可带动冲头匀速下行完成冲孔作业，相比手持冲头敲击的方式，进给压力更均匀，冲头的使用寿命可提升40%以上，同时孔位的位置精度可控制在0.1mm以内，能够满足多数小型五金件的装配孔位精度要求。
