H24A铝合金电子设备防护外壳结构

　　这款铝合金外壳在工业现场的适配场景十分广泛，小到分布式传感节点的供电模块封装，大到小型气动控制回路里减压阀配套的信号采集单元防护，都能看到这类型材壳体的应用。不同于定制开模的注塑外壳，挤压成型的铝合金壳体天生具备优秀的散热能力与电磁屏蔽性能，在车间存在变频器、伺服驱动器这类强电磁干扰源的环境下，能有效避免内部电路出现信号漂移、误触发等问题，同时铝合金的导热系数远高于工程塑料，内部搭载的电源模块、控制板卡产生的热量可以通过壳体上的横向散热筋快速散出，不需要额外加装散热风扇就能满足长时间连续工作的温升要求。

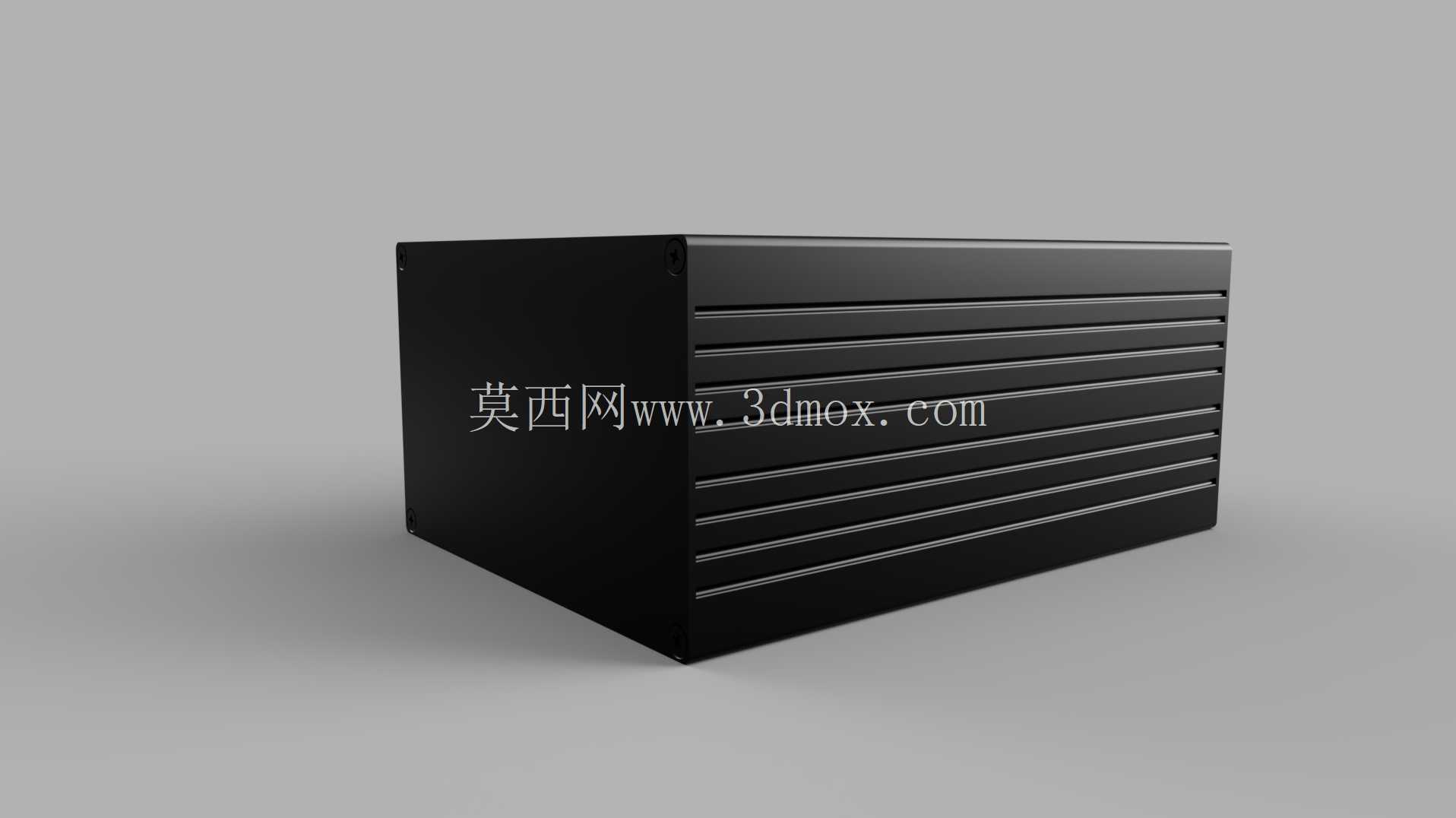

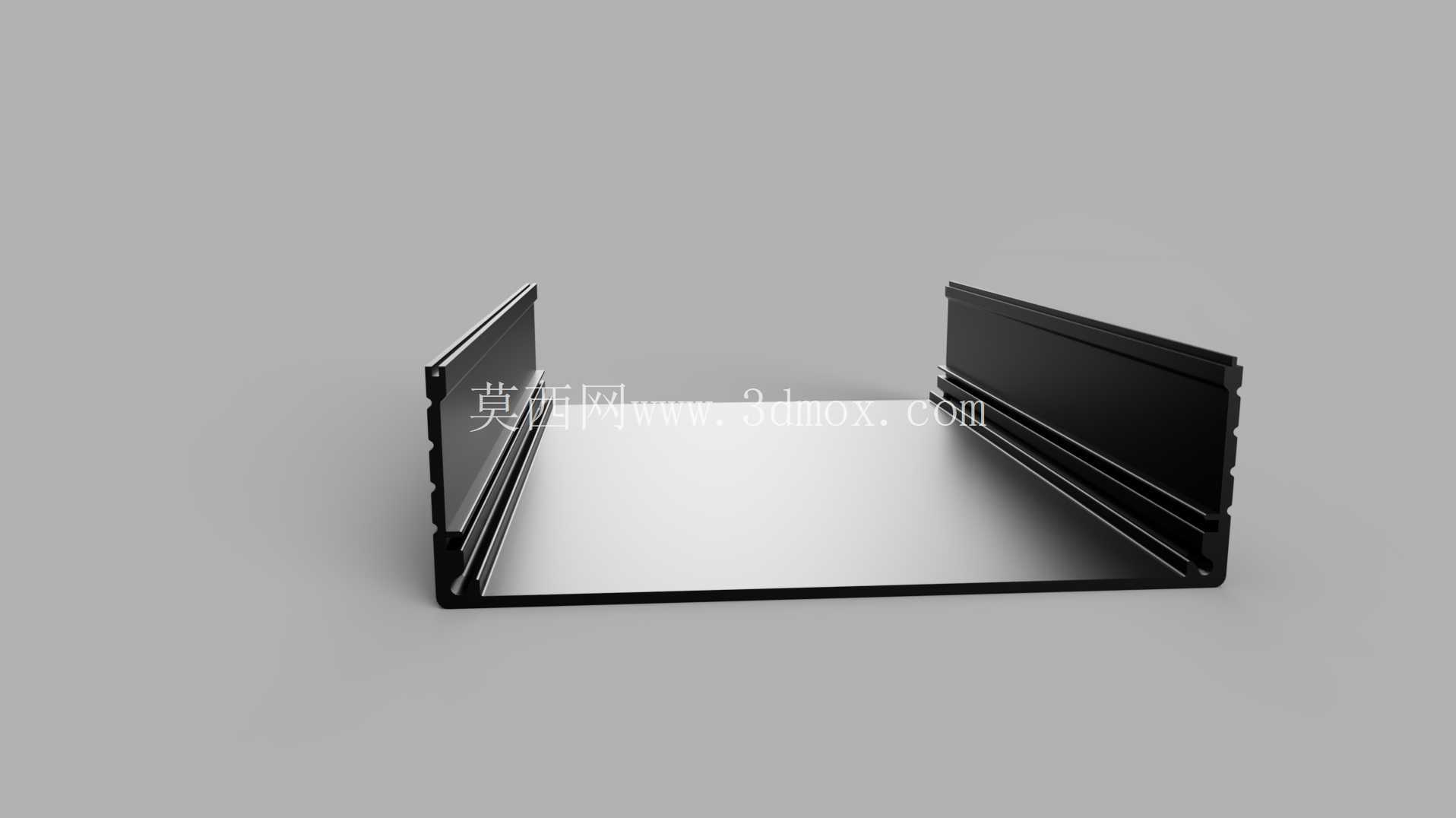

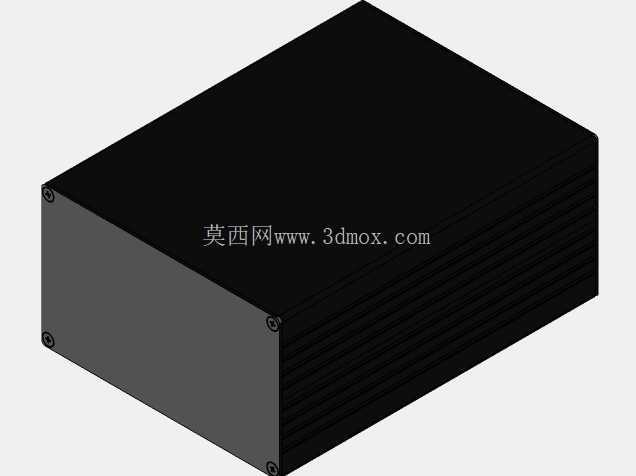

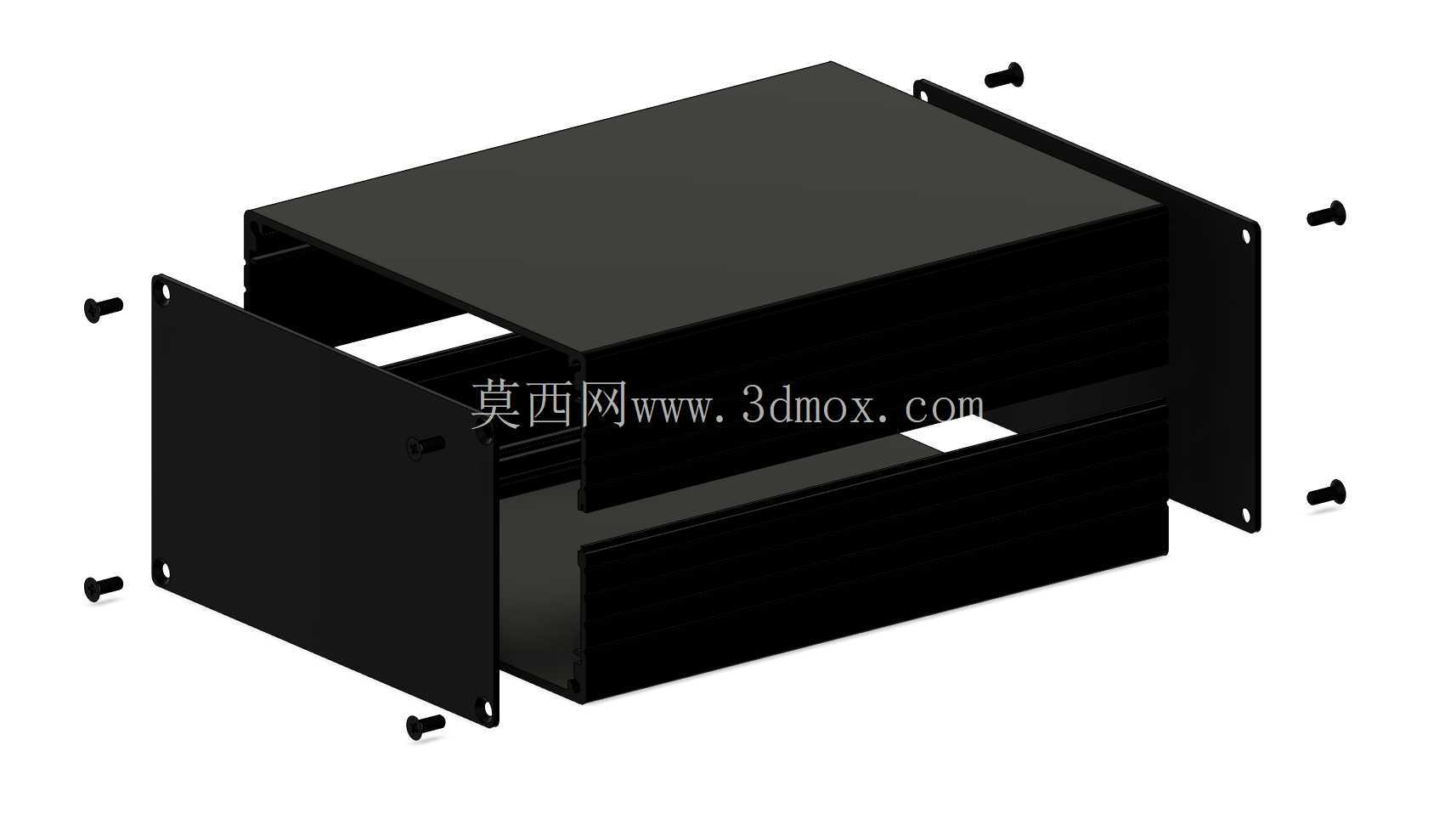

　　从结构设计逻辑来看，这款壳体采用分体式拼接结构，主体部分为一体挤压成型的铝型材，侧壁的横向筋条并非单纯的装饰结构，一方面是增加壳体的抗弯截面模量，在受到侧向挤压、跌落冲击时能分散应力，避免壳体变形挤压内部电路板；另一方面筋条之间形成的空气对流槽，能在设备安装后形成自然通风通道，进一步强化散热效果。壳体两端的端板采用沉头螺丝固定，安装孔位做了隐藏式设计，既保证了外表面的平整性，也避免螺丝突出影响设备在狭小空间内的安装排布。

　　尺寸参数是这类外壳选型时的核心考量边界，这款壳体的外形尺寸为12775170mm，在选型时需要注意，内部可用空间需要扣除型材壁厚、端板安装槽的占用深度，实际可容纳的电路板最大尺寸约为12068160mm，设计内部结构时需要预留出接线端子、拨码开关的操作空间，同时要注意壳体侧壁的安装固定孔位间距，这款壳体的侧壁预留了M3的安装螺纹孔，孔位中心距壳体边缘10mm，在做安装支架设计时需要匹配这个孔位尺寸，避免出现安装干涉。如果是用于电池封装场景，需要根据选用的电芯尺寸排布内部的电池固定槽，要注意电芯与壳体内壁之间预留0.5-1mm的绝缘间隙，避免铝合金壳体直接接触电芯正负极造成短路风险。

　　在实际工程应用中，这类外壳的安装方式也十分灵活，既可以通过侧壁的安装孔固定在设备机架的型材槽内，也可以在底部加装导轨卡扣，直接卡装在标准DIN导轨上，适配工业控制柜内的安装需求。外壳的表面采用黑色阳极氧化处理，不仅提升了表面的耐磨性能，避免安装过程中出现划痕，也能在一定程度上提升表面的辐射散热能力，同时黑色外观在工业设备上更具整体性，不容易显露出车间环境中的灰尘、油污痕迹，降低日常维护的清洁成本。

　　设计这类外壳的三维模型时，需要重点关注型材截面的尺寸公差，挤压铝型材的尺寸公差一般控制在±0.2mm以内，建模时端板与型材的配合间隙需要预留0.1-0.15mm，既保证组装时能顺利插入，也不会出现配合过松导致的晃动问题。同时要注意壳体上的开孔位置，比如电源接口、信号接口的开孔需要匹配所选连接器的安装尺寸，开孔边缘要做倒角处理，避免穿线时划伤线缆绝缘层。如果是用于户外场景，还需要在端板与型材的配合处加装密封橡胶条，提升壳体的防护等级，满足IP54以上的防尘防水要求，适应户外潮湿、多粉尘的使用环境。
