ESP8266配套八引脚排母接头三维结构

　　做消费类电子、物联网小硬件的结构工程师多半对这类8Pin排母不陌生，它是ESP8266系列WiFi模组最常用的板载外接接头，日常做原型验证、小批量硬件打样的时候，经常需要在结构件里预留对应的安装避让空间，这时候精准的接头三维数模就省了很多反复核对尺寸、调整安装位的麻烦。

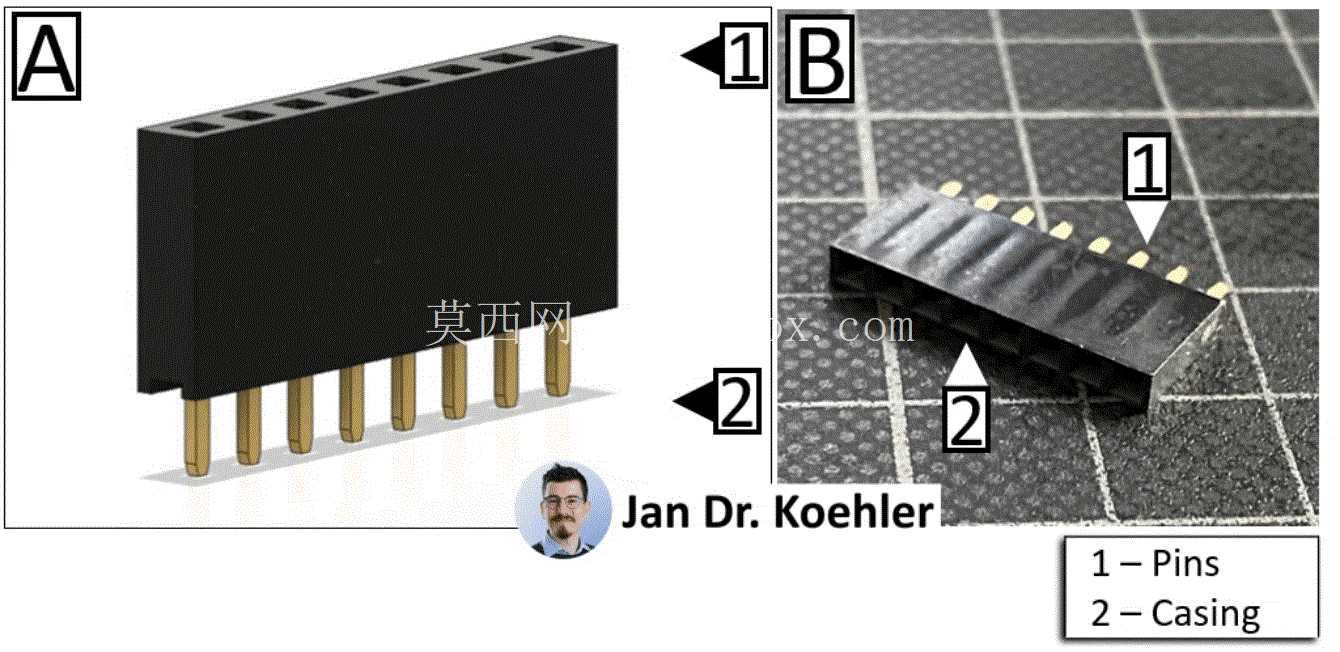

　　从实际使用场景来看，这类排母主要用在PCB板间垂直连接、模组与外接扩展板的信号导通场景，比如ESP8266最小系统板外接传感器扩展板、烧录调试座的时候，公排针插入排母内部，靠金属弹片和引脚的过盈接触实现电信号连通，黑色的绝缘基座一方面固定金属引脚的相对位置，另一方面隔绝相邻引脚之间的信号干扰，避免焊接或者使用过程中出现引脚短路的问题。

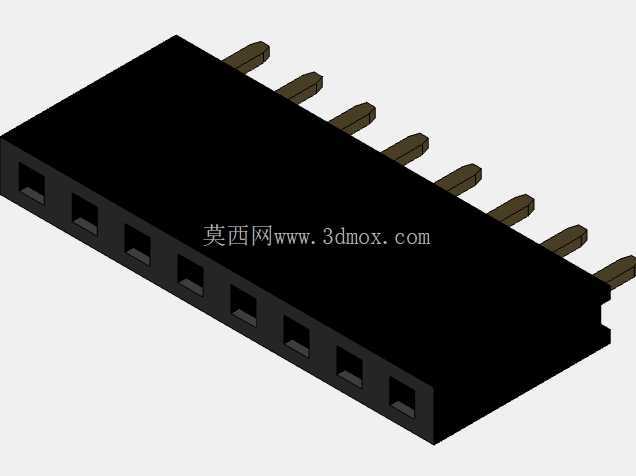

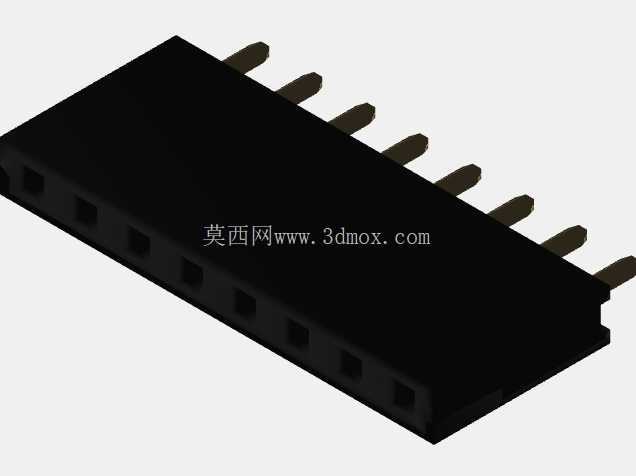

　　做这个模型的时候，核心的设计逻辑是完全还原实物的安装边界，首先是引脚间距严格按照标准2.54mm排针间距做等比例复刻，每个金属引脚的直径、伸出基座的长度都和市售常规8Pin排母完全一致，绝缘基座的外形长宽高、引脚根部的倒角、基座顶部的导向倒角都做了还原——别小看顶部那点小小的导向斜角，实际装配的时候公针对位插入的时候，这个倒角能避免引脚顶到基座端面导致弯针，很多新手第一次焊排针插排母的时候遇到弯针问题，多半是结构件预留空间不对，或者排母本身导向结构没做对。

　　从安装尺寸边界来说，这个模型的基座部分是规整的长方体结构，引脚垂直于基座底面伸出，在PCB布局的时候，排母占用的板上面积是固定的，引脚对应的焊盘孔径、焊盘间距都可以直接参考这个模型的引脚位置来匹配，做结构外壳的时候，排母上方需要预留至少公排针插入长度的避让空间，侧面不需要额外留过多余量，因为基座本身是硬质绝缘塑料，和周边结构件留0.1-0.2mm的装配间隙就足够，不会出现结构干涉。

　　实际工程应用里，很多工程师做PCB结构适配的时候，容易忽略排母引脚伸出PCB背面的长度，导致外壳和引脚顶死，这个模型里把引脚穿过焊盘后伸出背面的长度也做了准确还原，在做外壳结构设计的时候，可以直接把数模导入装配体，核对背面的避让深度，不用再拿实物反复测量。另外排母的金属引脚是直插式结构，焊接的时候是穿过PCB焊盘过波峰焊或者手工焊接，模型里引脚的根部和基座贴合的位置也做了准确的结构还原，能直观看到焊接时焊锡爬升的空间位置，避免焊盘设计的时候离基座太近导致连锡。

　　从功能特性来说，这类8Pin排母的载流能力完全满足ESP8266模组的供电和信号传输需求，绝缘基座采用的是耐高温注塑材质，过回流焊或者波峰焊的时候不会出现基座融化变形的问题，模型里还原了基座上每个引脚对应的定位孔结构，能看到金属引脚在基座内部是靠过盈配合固定的，不会出现引脚松动、移位的问题，实际选型的时候，只要引脚间距、安装尺寸和这个模型匹配，不同厂商生产的同规格排母都可以通用替换，不用重新调整PCB和结构件的设计。

　　很多刚入行的硬件结构工程师做设计的时候，喜欢直接调用标准件库里面的通用排母模型，但通用模型往往没有还原实物的细节倒角、引脚实际伸出长度，导致打样回来出现装配干涉，要么是公针插不到位，要么是外壳顶到排母基座，这个按实物测绘的模型就避免了这些问题，不管是做PCB布局的封装参考，还是做结构件的安装避让核对，都能直接用，不用再反复调整尺寸。另外在做整机装配的干涉检查的时候，把这个模型导入装配体，能直观看到排母和周边电容、电阻、接插件的相对位置，避免布局的时候排母和周边元器件距离太近，导致插接线的时候操作空间不足。
