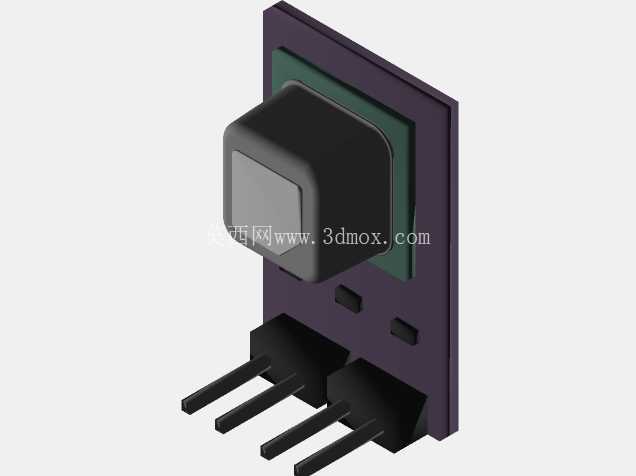

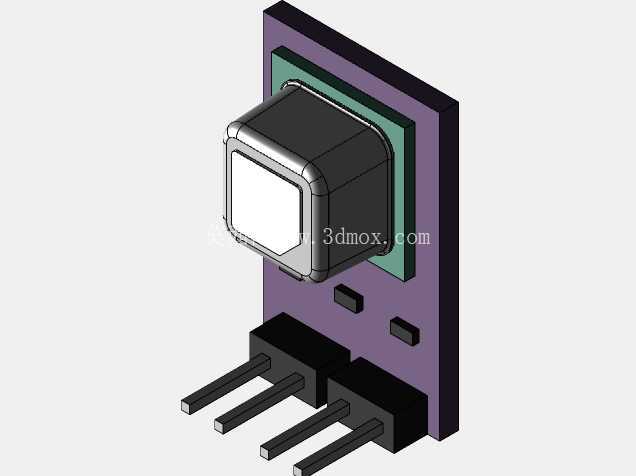

SensirionSCD40/41二氧化碳传感模块

　　在室内空气质量监测设备、新风系统联动控制单元、便携式环境检测手持终端、车载空气净化模组这类需要精准采集二氧化碳浓度参数的场景中，传感单元的尺寸适配性、安装便捷度直接决定了整机结构的设计冗余度。本次建模还原的Sensirion SCD40/41 CO2传感模块，是目前小尺寸气体检测方案里应用频次较高的选型，建模过程完全对照实物测绘尺寸完成，每一处结构边界都匹配量产器件的实际公差范围，能直接用于整机结构的干涉校验、安装位模拟，不需要设计人员再额外核对器件手册修正尺寸。

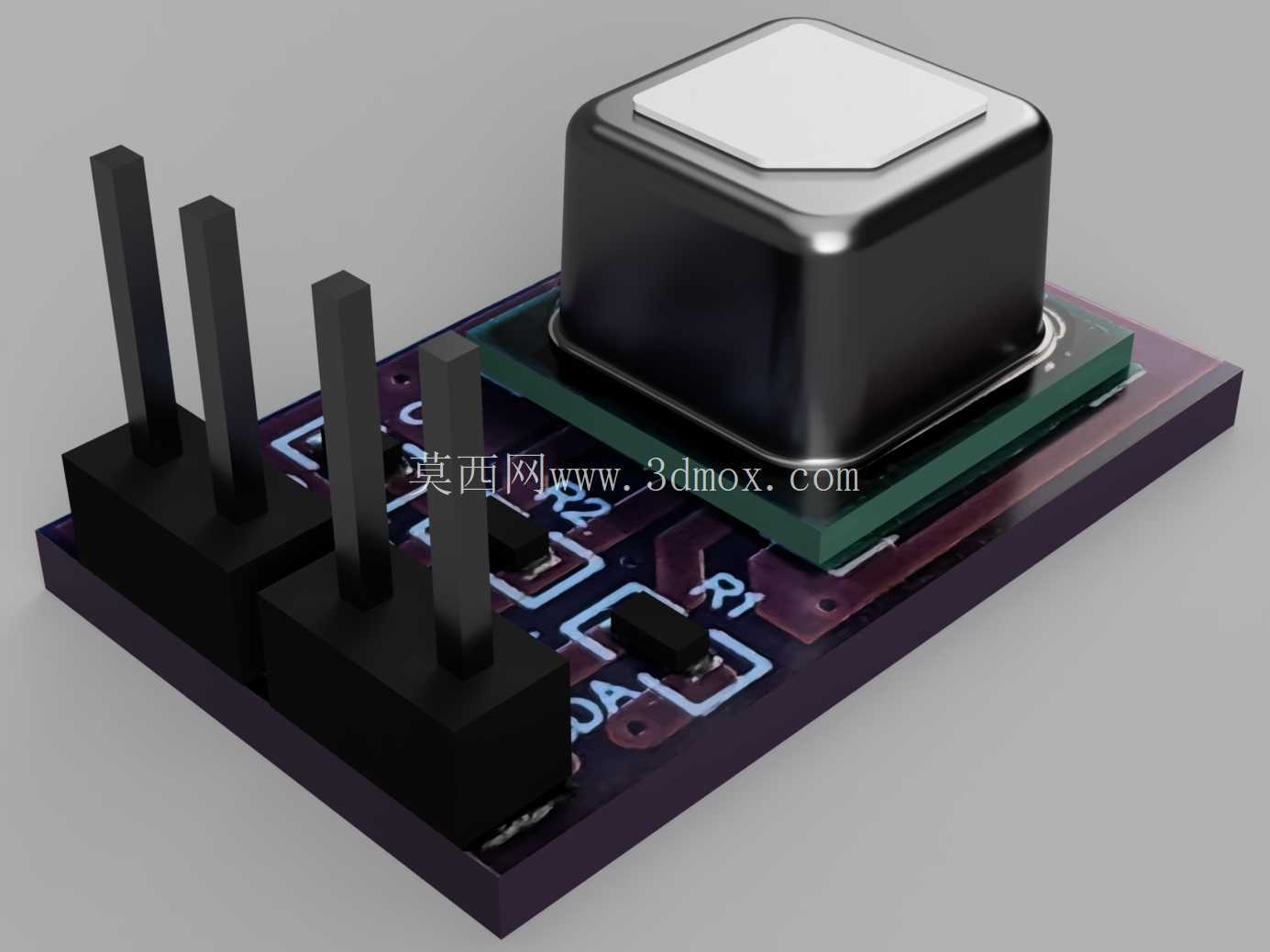

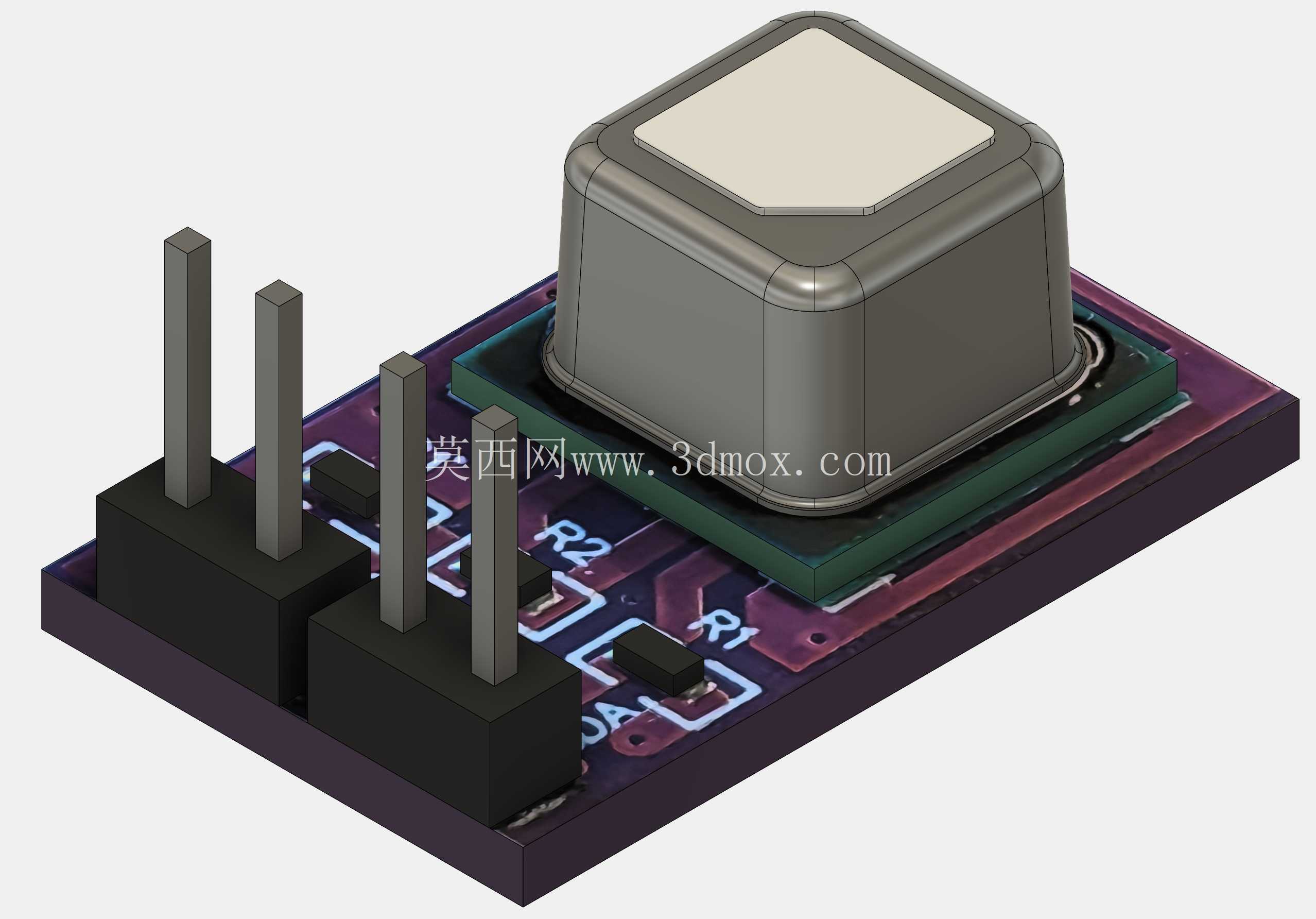

　　从实际使用场景来看，这类传感模块大多需要嵌入到设备内部的风道附近，既要保证气流通畅接触传感核心，又不能占用过多PCB板上的布局空间，因此建模时优先还原了模块的整体堆叠结构：底部是标准的PCB基板，板上预留的排针引脚位置、阻容元件的排布高度都做了精准还原，排针的伸出长度、引脚间距完全匹配通用2.54mm排母的安装尺寸，设计人员在做PCB布局时可以直接调用该模型核对引脚对位情况，避免出现安装时排针与板上其他元件干涉的问题。模块上方的金属屏蔽罩是建模时的重点还原部分，屏蔽罩的倒角弧度、顶部白色传感窗口的尺寸、屏蔽罩与底部PCB的贴合间隙都严格对照实物测绘，这部分结构直接决定了设备外壳上预留的检测开口大小——如果开口尺寸偏差过大，要么会遮挡传感窗口影响检测精度，要么会出现外壳与模块屏蔽罩硬接触压损器件的问题。

　　设计思路上，这个模型没有做多余的结构简化，板上的丝印标识、阻容元件的实际高度都做了1:1还原，目的是给结构设计人员提供最真实的装配参考：很多工程师在选型初期容易忽略板上阻容元件的高度，导致外壳内壁与元件产生硬干涉，不得不后期修模调整，这个模型完整保留了所有元件的实际尺寸边界，在做装配模拟时可以直接校验所有方向的安装间隙。模块的安装边界也做了明确的尺寸还原，PCB基板的长宽尺寸、四个角的避让空间、排针到底板的安装高度都精准可控，不管是采用排针对插安装，还是采用导线焊接后固定在支架上的安装方式，都能通过模型提前模拟安装路径，确认走线空间是否充足。

　　从功能特性对应的结构设计来看，这个传感模块的核心检测区域位于屏蔽罩顶部的白色窗口区域，建模时特意区分了窗口区域与金属屏蔽罩的材质边界，方便设计人员在做整机结构时对应预留气流通道：比如新风系统的设备中，需要将这个窗口对准风道的采样气路位置，不能被其他结构件遮挡，模型上清晰的区域划分可以帮助设计人员快速定位检测面的朝向，调整模块的安装角度，保证采样气流能顺畅接触传感核心。另外模块的整体高度控制在较低水平，对于薄型化的空气质量检测设备来说，这个尺寸可以大幅降低整机的厚度设计压力，建模时也精准还原了模块的总高度参数，方便设计人员在堆叠其他电路板、电池组件时核算整体空间。

　　在做安装结构设计时，这个模型还能帮助校验焊接后的应力影响：排针的位置、长度还原后，可以模拟焊接后模块与主板的连接强度，确认是否需要额外增加固定柱来避免运输过程中模块受震动脱落。很多便携式检测设备在做跌落测试时，容易出现传感模块排针开焊的问题，通过模型提前模拟固定柱的安装位置，在PCB基板对应位置预留固定孔位，就能大幅降低这类问题的出现概率。另外模型还原了金属屏蔽罩的实际厚度，设计人员在做EMC防护结构时，可以对应设计屏蔽弹片的接触位置，保证屏蔽罩与设备外壳的接地结构可靠接触，提升整机的抗干扰能力。

　　对于做三维建模的从业者来说，这个模型的细节还原度足够支撑各类场景的应用：不管是做产品爆炸图渲染、装配工艺模拟，还是做结构干涉校验，都不需要再额外调整模型尺寸。所有的结构边线都做了规整处理，没有多余的碎面，导入到各类三维软件中都能直接编辑使用，不会出现破面、特征丢失的问题。在做设备选型阶段，直接调用这个模型就能快速完成整体布局，不需要等待器件样品到手再测绘尺寸，能大幅缩短前期的结构设计周期，避免因为尺寸核对不准导致的设计返工。
