微型涵道四旋翼飞行机架结构设计

　　这套结构面向室内近人飞行场景，核心是把四个旋翼、动力安装位、电子件承载区和碰撞防护边界整合到一块轻量化机架上。与裸露桨叶的小型多旋翼不同，四个环形涵道护圈直接构成机体外轮廓，桨叶旋转范围被限制在护圈内部，碰到墙面、桌面、管线或人员手部时，首先接触的是连续圆环结构，而不是高速桨尖。对于实验室调试、教学演示、狭小空间巡检和室内竞速练习，这种布置能明显降低误触带来的桨叶损伤和安全风险。

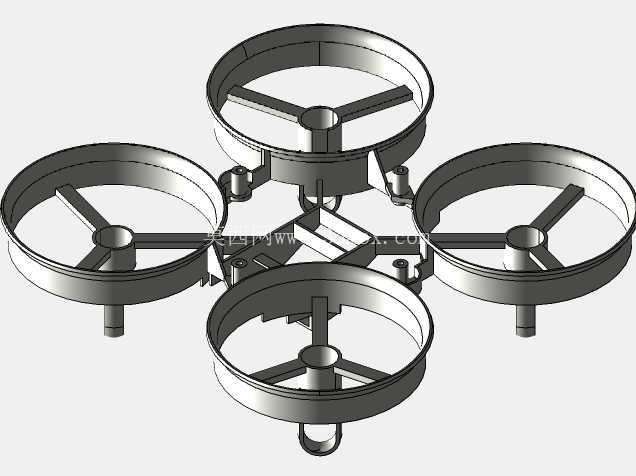

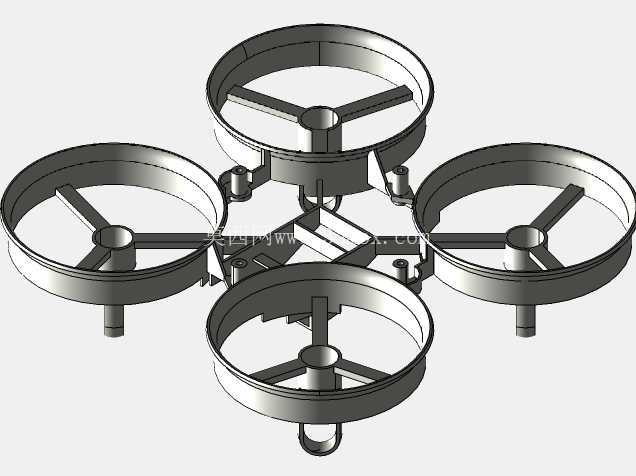

　　从结构布局看，四个旋翼单元呈十字对称分布，中心区域用于放置飞控、电池、接收机等轻量化电子部件。每个旋翼单元由环形护圈、径向支撑筋、电机安装座和向下延伸的机腿组成。护圈并非独立装饰件，而是承担主要防撞载荷的承力框架；径向支撑筋把圆环外缘受力传递到中心电机座，同时保持桨叶与护圈内壁之间的安全间隙。电机座位于圆环中心，孔位和支撑面围绕微型空心杯电机或同规格动力组件设计，安装后电机轴线与机架平面保持垂直，减少因装配倾斜造成的姿态控制偏差。

　　机架的中心板区域承担整机刚度耦合任务。四组旋翼单元通过中部连接臂汇入中心承载区，使扭转、弯曲和落地冲击能够在对称结构之间分散。设计时需要重点控制中心板与臂部过渡处的壁厚，这里既是飞控安装和电池绑扎的主要空间，也是坠地时应力集中的位置。若过渡过于单薄，整机在反复轻撞后容易出现裂纹；若材料堆积过多，则会增加起飞重量，削弱微型动力系统的推重比。因此该类机架通常采用薄壁加筋思路，在圆环、支撑筋和中心板之间形成连续传力路径，而不是依靠局部厚重结构硬抗冲击。

　　涵道护圈的工程价值不只体现在防护上。对于小尺寸螺旋桨，环形边界可以约束桨尖周围气流，减少桨尖涡带来的能量损失，在近地、贴墙或穿越狭窄障碍时，气流受外界扰动后的变化也相对可控。不过涵道会增加结构迎风面积和重量，所以护圈截面不宜过宽，径向筋数量也需要在刚度与气流遮挡之间取舍。图中每个圆环采用少量支撑筋连接中心座，既保证电机座定位，又尽量减少对下洗气流的阻挡。支撑筋的方向和厚度会影响振动传递，建模时应避免筋位与桨叶通过频率形成明显共振，必要时可在电机座周围设置局部加厚或柔性装配余量。

　　安装边界方面，整机外形由四个圆环的外接范围决定，运输和收纳时可按四圆环包络评估占用空间。底部短机腿提供离地高度，使电池、摄像头或底部连接线在水平着陆时不直接接触地面；机腿端部同时是常见坠地接触点，需要与圆环下缘形成合理高度差。若后续加装微型摄像头，应优先利用机头方向的中心前缘空间，保证镜头不被护圈和支撑筋遮挡，并使整机重心仍落在四个旋翼围成的几何中心附近。电池布置则宜贴近中心板下方或中部舱位，避免过高放置导致重心上移。

　　在三维建模过程中，应先确定旋翼直径、电机外径和安装孔距，再反推护圈内径与圆环壁厚。护圈内径与桨尖之间需保留均匀间隙，过小会因零件变形或振动产生擦桨，过大则降低防护紧凑性。电机座孔位要考虑导线穿出方向，中心板上也应预留飞控固定、线束穿越和绑带通过的位置。对于一体打印或轻量化成型方案，所有转折角宜采用小圆角过渡，特别是臂与圆环、电机座与支撑筋、机腿与护圈连接处，这些位置在碰撞中最容易出现层间剥离或应力开裂。

　　实际使用时，该机架适合低重量、低速度、高碰撞概率的飞行任务。调试阶段可先不装外壳，检查电机转向、桨叶方向和飞控水平安装；装配完成后，需确认所有导线不进入桨叶平面，电池绑扎后不会在机动中滑动。维护时，环形护圈、机腿和电机座是重点检查部位，若护圈出现裂纹，即使旋翼仍能转动，也会改变局部刚度和气动边界，进而影响悬停稳定性。整体结构体现了微型飞行平台在安全防护、重量控制、气动效率和装配维护之间的平衡，适合作为小型涵道多旋翼机架开发与结构验证的参考。
