法兰式橡胶软连接管道减震接头

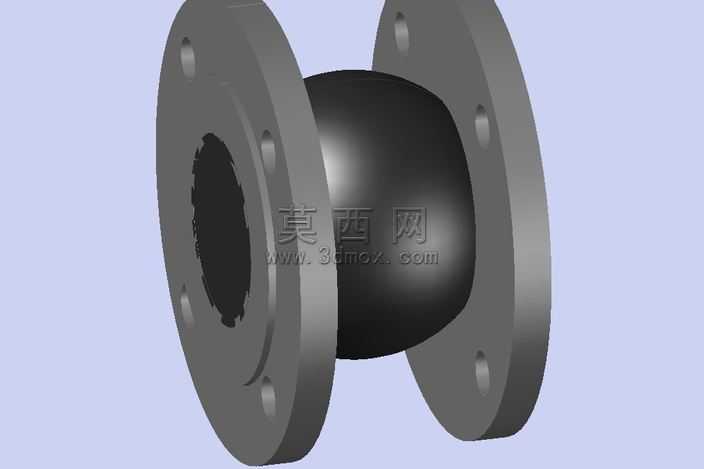

本作品为法兰式橡胶软连接三维建模作品，建模过程中首先对实物结构进行拆解分析，将整体拆分为两端金属法兰、中间橡胶球体两个核心部分，分别进行参数化建模。两端法兰采用标准法兰尺寸参数进行绘制，精准还原法兰盘上的螺栓通孔位置、孔径大小、法兰盘厚度、密封面结构，建模时对法兰边缘的倒角、安装孔的沉头结构都做了精细化处理，保证模型和实际工业产品尺寸完全匹配。中间橡胶球体部分采用曲面建模方式，先绘制球体的截面轮廓线，通过旋转生成基础曲面，再对球体和法兰连接的过渡区域做曲面顺滑处理，还原橡胶件的自然弧度，同时对橡胶内壁的厚度做了等距偏移处理，还原实际产品的壁厚结构。材质渲染阶段，两端法兰赋予哑光灰色金属材质，添加细微的磨砂质感和金属反光效果，还原铸铁法兰的真实外观；中间橡胶球体赋予高弹性黑色橡胶材质，调整材质的粗糙度和反光度，添加细微的橡胶表面纹理，体现橡胶件的柔韧质感。结构设计上，该接头主要用于管道系统中，两端法兰可通过螺栓和管道法兰对接，中间橡胶球体可吸收管道的轴向位移、横向偏移以及角向偏差，同时能够有效降低管道运行过程中产生的振动和噪音，补偿管道因热胀冷缩产生的尺寸变化，还能起到一定的密封防漏作用。建模过程中严格遵循工业产品的尺寸规范，所有结构都参考实际可曲挠橡胶接头的行业标准进行制作，模型细节完整，可直接用于管道系统装配模拟、产品展示、工程演示等场景，整体模型布线规整，曲面过渡自然，没有多余的几何面，方便后续进行工程图导出或者仿真分析使用。
