幕墙连接用滚子组件注塑模具结构

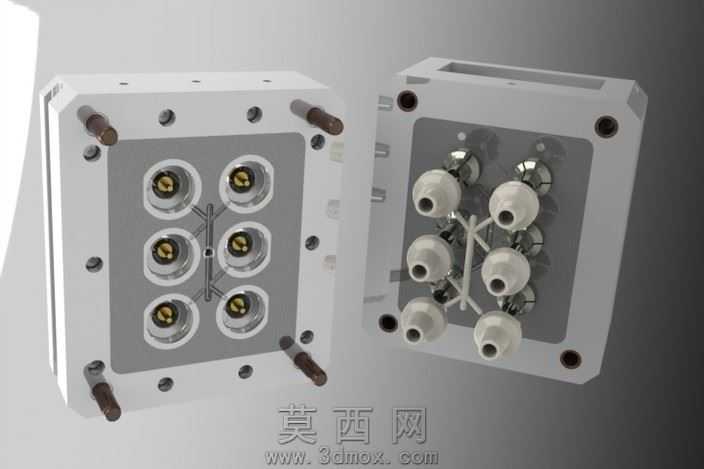

本作品为幕墙连接用滚子组件的注塑成型模具三维设计，整体采用一模六腔的型腔布局，适配小型圆柱类塑胶滚子的批量注塑生产需求。建模过程中首先依据滚子成品的外形尺寸、装配公差要求完成型腔与型芯的参数化绘制，型腔侧采用镶件式结构，对应滚子端部的金属嵌件安装位做精准避让，保证注塑后嵌件与塑胶本体的结合强度。模架选用标准两板模结构，上下模座设置多组定位销孔与紧固螺栓孔，保证合模过程中的对位精度，避免成型过程中出现披锋、错位等缺陷。浇注系统采用平衡式布局，主流道设置在模架中心位置，分流道沿圆周均匀分布至六个型腔，进胶点选用侧浇口形式，既保证塑胶熔体填充过程的流速均匀，也方便成型后浇口凝料的切除作业。冷却系统围绕型腔与型芯做环绕式水路设计，水路间距与孔径依据PP类塑胶材料的冷却速率参数设置，保证各型腔冷却速率一致，减少成品的收缩变形问题。顶出机构采用顶杆与推板结合的形式，对应滚子的端面位置均匀布置顶杆，避免顶出过程中对成品表面造成顶白、变形等损伤。渲染阶段对模架部分赋予金属钢材材质，表面做磨砂氧化质感处理，型腔镶件部分赋予抛光金属材质，模拟模具实际加工后的表面状态，塑胶滚子部分赋予半透明白色塑胶材质，清晰展示成品的内部结构与成型效果。设计过程中重点考虑了幕墙连接滚子的装配精度要求，对型腔的尺寸公差、合模定位精度都做了针对性优化，同时兼顾模具的加工工艺性，各镶件、模板都采用标准化可拆分结构，方便后续的加工制造与维护更换，整套模具结构紧凑，布局合理，能够满足该类幕墙连接滚子的高效批量生产需求。
