MIG焊接作业用回转式工装承载台结构

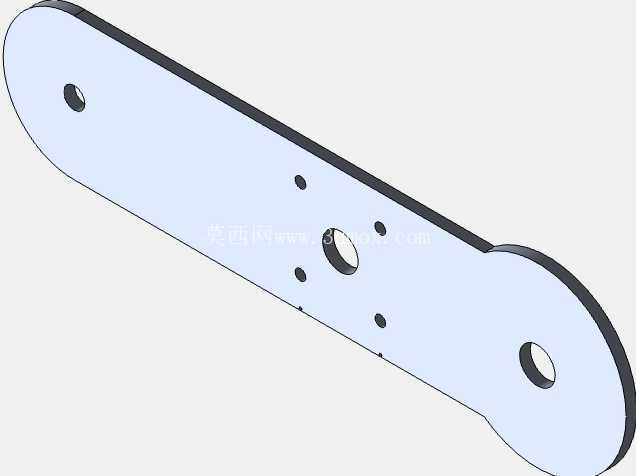

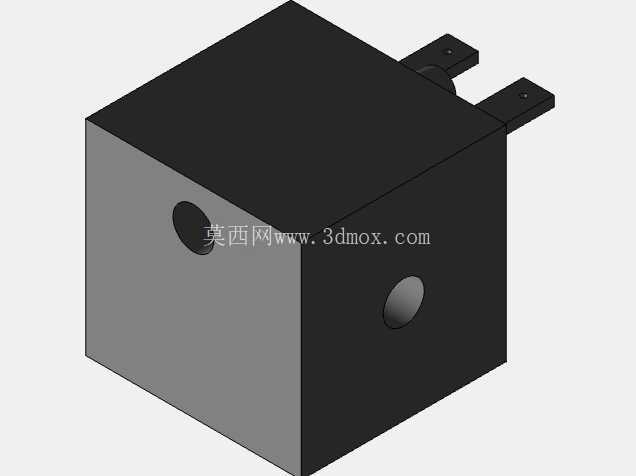

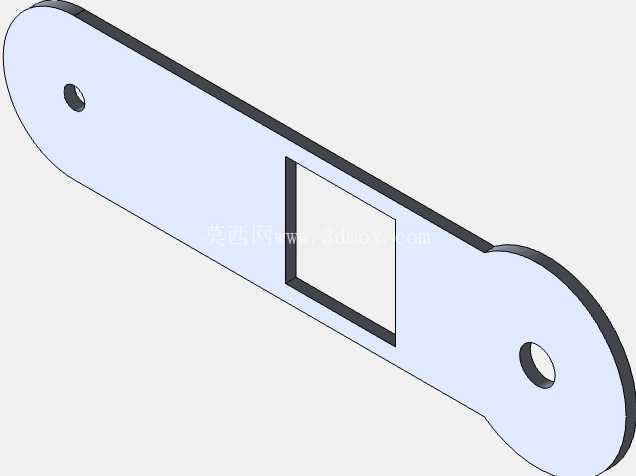

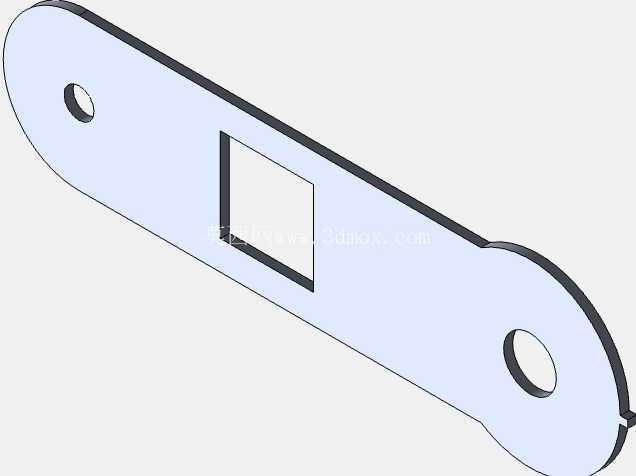

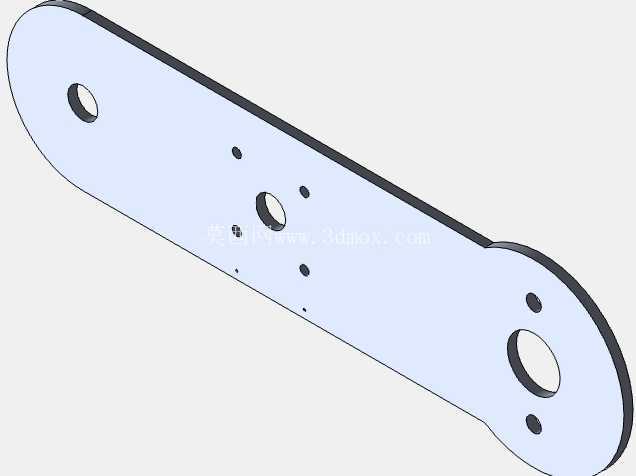

　　这套结构针对MIG焊接作业的工位流转需求设计，核心解决多工位焊接过程中工件频繁吊装换位的效率痛点，常见于中小批量结构件焊接车间的工位布局，适配阀体、小型钣金组件、薄壁冲压件的焊接工序，可直接集成在焊接工位的固定地基上，配合半自动MIG焊枪完成环缝、直缝的连续焊接作业。从结构布局来看，整体采用长圆形的台面板设计，一端为方形安装区，另一端为半圆形回转延伸区，台面板下方设置三个支撑立柱，其中两个立柱布置在方形安装区的对角位置，第三个立柱布置在半圆形区域的圆心位置，这种三点支撑的布局既保证了台面板的承载刚性，又预留了半圆形区域的回转避让空间，台面板方形区域上方设置的叠层方块结构，是焊枪走线架与送丝机的安装基座，两层方块的台阶面可分别固定送丝机主机与焊枪线缆导向架，避免焊接过程中线缆拖拽刮碰待焊工件。

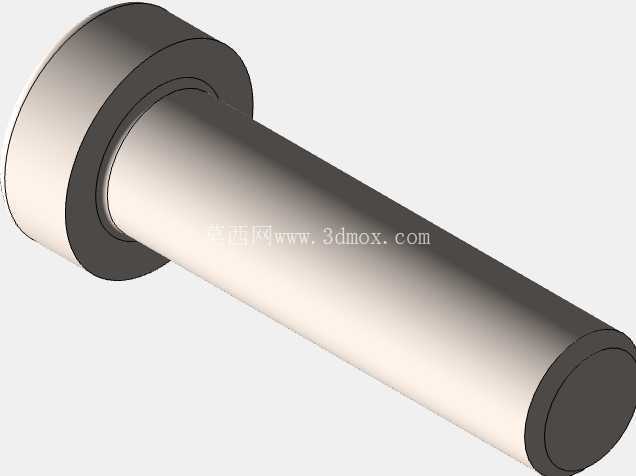

　　设计过程中优先考虑了焊接作业的操作边界，台面板的安装高度适配常规站立焊接的作业高度，操作人员站在台面板侧方时，半圆形回转区的边缘距离操作人员的站位距离控制在手臂可及的作业范围内，无需大幅探身即可完成半圆区域内所有工件的焊接操作，台面板上预留的多个安装孔位为通用安装孔，可根据待焊工件的类型快速更换定位夹具，无需重新加工台面板。支撑立柱采用圆柱形金属型材，下端设置安装法兰，可通过膨胀螺栓直接固定在车间混凝土地面上，立柱与台面板的连接位置设置加强筋，避免焊接过程中频繁放置工件产生的冲击导致台面板变形，台面板的长圆形轮廓相比传统方形工作台，消除了转角位置的磕碰隐患，操作人员在工位内移动时不会被台角刮碰工装或防护服。

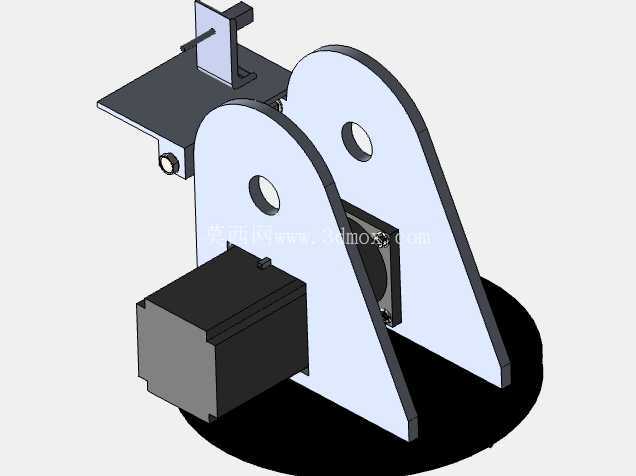

　　在功能适配性上，这套结构可配合简易回转驱动实现工位的自动转位，将待焊工件装夹在半圆形台面上，每完成一段焊缝的焊接即可转动台面切换焊接位置，无需操作人员绕工件移动，尤其适配小型回转体类工件的环缝焊接，比如小型阀体的接管焊接、管接头的环缝焊接，配合MIG焊的连续送丝特性，可大幅减少焊接过程中的辅助时间。设计时也考虑了焊接飞溅的防护，台面板表面可铺设耐高温的防飞溅垫板，支撑立柱的外露部分可套设防火隔热套管，避免焊接飞溅粘附在立柱表面影响后续的清洁维护，台面板下方预留的走线空间可布置焊接电源的控制线、送丝管以及气路管道，所有管线从台面板下方走行，不会暴露在焊接作业区域内，避免焊枪移动时勾挂管线。

　　从安装边界来看，整套结构的占地投影为长圆形，长度方向适配常规单人焊接工位的纵深，宽度方向不会超出工位的安全通道范围，安装时不需要对车间地面做特殊处理，只要地面平整度满足常规工业地坪要求即可完成固定，支撑立柱的高度可根据不同操作人员的身高做小幅调整，通过在立柱法兰下方加装调整垫片即可实现台面板水平度的校准，适配不同车间的地面条件。这套结构没有复杂的传动部件，日常维护只需要定期检查支撑立柱的连接螺栓是否松动，台面板表面的防飞溅层是否破损即可，相比带复杂回转机构的焊接变位机，制造成本更低，更适合中小加工车间的多品种小批量焊接生产场景，既可以作为独立的焊接工作台使用，也可以多台拼接组成焊接生产线的工位单元，适配不同的生产布局需求。
