铝合金窗用多连杆支撑滑撑结构

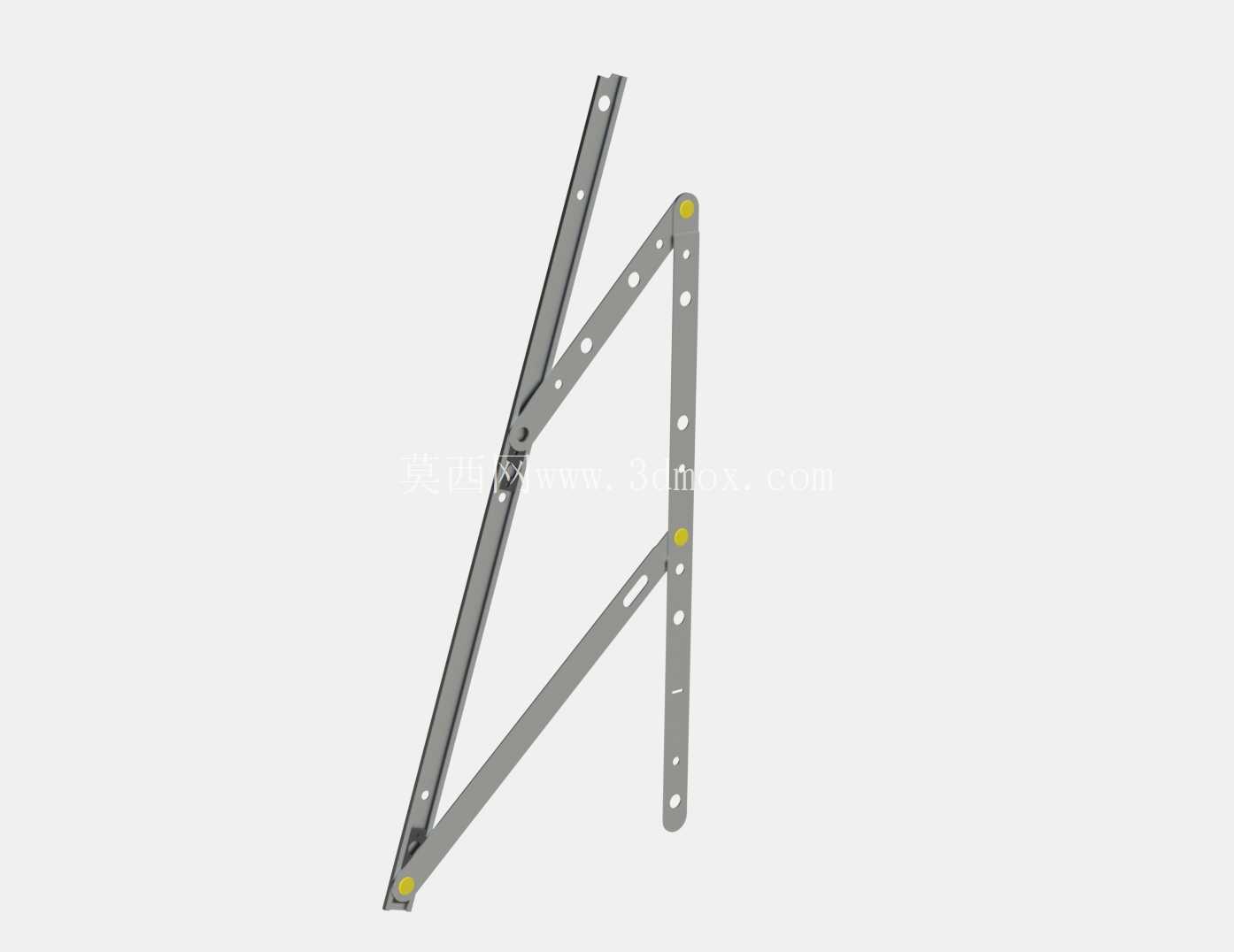

　　这款铝窗铰链也就是门窗行业常说的滑撑，核心应用场景是民用建筑、商用楼宇的外开上悬、外平开窗扇的连接与支撑，是铝合金窗实现启闭、定位功能的核心受力五金件，直接决定窗扇的启闭手感、承重能力与使用安全。从实际使用场景来看，这类滑撑需要长期承受窗扇自重、室外风荷载带来的交变应力，尤其是高层外开窗，对滑撑的抗形变、抗疲劳性能要求极高，一旦出现连杆变形、铆接松动，极易引发窗扇坠落的安全事故，因此结构设计阶段的受力校核、运动间隙控制是核心重点。

　　从功能特性来看，该滑撑采用多连杆铰接结构，通过多组连杆的联动配合，可实现窗扇0到90度范围内的平稳启闭，在任意开启角度下都能提供稳定的支撑力，不会出现窗扇自行下坠、关闭的问题；铰接点采用耐磨铆接结构，铆接松紧度经过合理调校，既保证连杆转动时无卡滞、无异响，又能避免长期使用后出现旷量，配合铝合金基材的阳极氧化表面处理，可耐受室外雨水、紫外线、温差变化带来的腐蚀，满足长期户外使用的耐久性要求。

　　设计思路上，首先围绕承重需求确定连杆的截面尺寸与材质选型，主体连杆采用6063-T5铝合金挤压成型，在保证结构强度的前提下尽可能降低自重，避免给窗框安装位带来额外负载；连杆上的安装孔位按照主流铝合金窗的安装槽口标准设计，长圆孔的预留量可适配安装时的位置误差，降低现场安装的调校难度；铰接点的转轴位置经过运动仿真校核，保证窗扇启闭过程中连杆不会与窗框、窗扇型材发生干涉，同时在窗扇完全关闭时，连杆可完全收纳进窗框的五金安装槽内，不会出现外露凸起，保证整窗的外观整洁度与密封性能。

　　从安装边界来看，该滑撑的固定边长度适配常规50系列、55系列铝合金外开窗的窗框槽口，活动边与窗扇型材的安装面完全贴合，安装时仅需通过自攻螺丝将固定边锁附在窗框槽口内、活动边锁附在窗扇型材对应位置即可，不需要对型材进行额外的裁切加工；滑撑完全收拢时的厚度控制在窗框五金槽的常规深度范围内，不会影响窗扇关闭时的胶条压缩量，保证整窗的水密性、气密性达标；开启至最大角度时，连杆的运动轨迹不会超出窗扇外侧的投影范围，避免与外墙保温层、窗套等结构发生碰撞。

　　在结构细节处理上，连杆上的减重孔并非随意开设，而是经过有限元受力分析后，在非受力区域去除多余材料，既降低了零件自重，也减少了铝合金原材料的消耗；铰接点的铆接端采用圆弧形倒角处理，避免转动过程中锐角切割连杆表面的氧化层，同时也能消除安装过程中划伤施工人员的隐患；滑撑的末端设置有限位结构，当窗扇开启至设计最大角度时，连杆之间会形成刚性支撑，避免开启角度过大导致铰链变形、窗扇碰撞外墙。

　　对于结构设计从业者而言，这类五金件的建模核心在于准确还原各连杆的铰接运动关系，保证装配状态下各转动副的间隙合理，同时要准确还原安装孔位的位置、尺寸，确保模型可直接用于后续的整窗装配干涉检查；对于门窗选型人员而言，该滑撑的结构尺寸适配主流铝窗型材，承重能力可满足常规尺寸民用铝窗的使用需求，铰接结构的耐磨设计可保证长期使用的稳定性，无需额外定制改型即可直接适配多数常规外开窗的安装需求。
