IP65防护等级90W带反射器LED投光灯

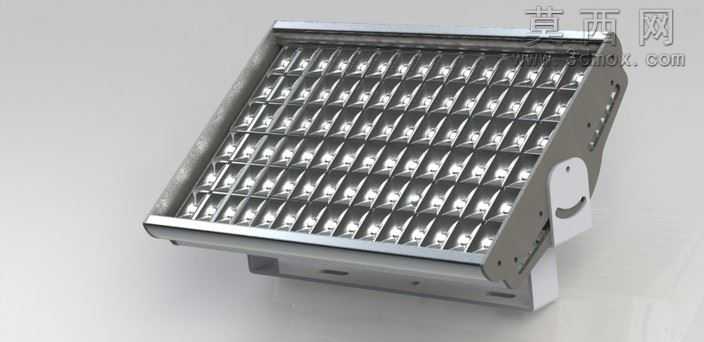

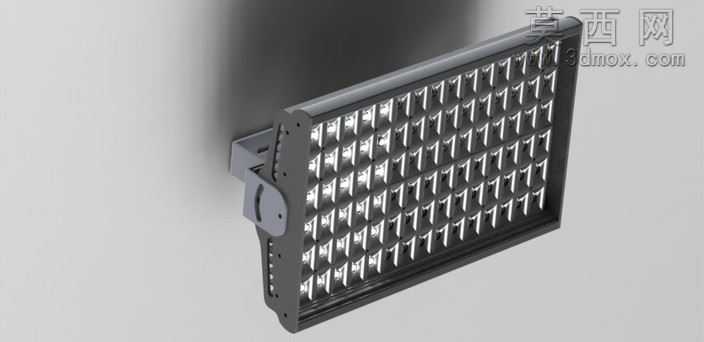

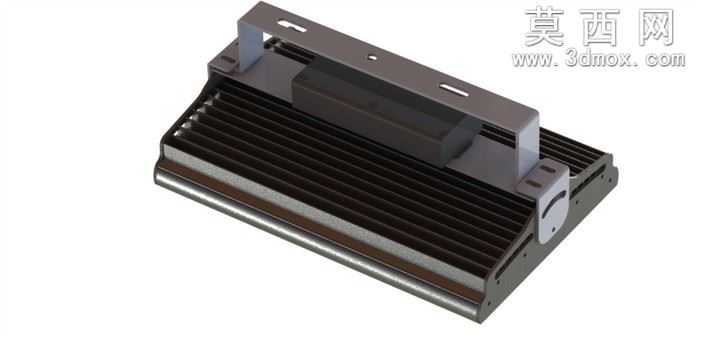

本作品为90W带反射器的LED投光灯三维模型，建模阶段严格遵循工业照明产品的设计规范，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成全参数化建模，确保各部件尺寸可关联修改，适配后续的结构迭代与工程出图需求。模型完整还原了投光灯的核心结构：正面为矩阵式排布的LED灯珠阵列，每颗灯珠对应独立的蜂窝状反射器单元，反射器采用高反光金属材质建模，通过曲面放样、阵列特征完成单体反射腔的构建，再以线性阵列完成整面排布，精准还原反射器的聚光光学结构，保证光线投射的均匀性与指向性。灯体外壳采用压铸铝材质的视觉表现，建模时还原了壳体侧面的散热鳍片结构，通过等距阵列、拉伸切除特征完成鳍片的等距排布，既还原了散热结构的物理形态，也兼顾了壳体的轻量化设计需求。侧边的可调安装支架采用旋转副结构建模，还原了支架的角度调节功能，支架与灯体的连接部位预留了紧固螺丝的安装位，还原实际装配的连接逻辑。模型底部预留了线缆进线的密封结构，对应产品IP65的防护等级设计，还原了防水胶圈、进线压盖的细节结构，确保户外使用的防水防尘性能。渲染阶段针对不同部件赋予对应材质：反射器表面赋予高抛光铝合金材质，调整反射粗糙度参数模拟镜面反光效果；灯体外壳赋予亚光铸铝材质，添加细微的颗粒质感还原压铸工艺的表面肌理；安装支架赋予喷塑白漆材质，还原户外灯具的防腐表面处理效果；灯珠部位赋予透明PC透镜材质与暖白光发光材质，模拟灯具点亮时的光学效果。建模过程中对所有装配间隙做了公差预留，各部件之间的装配关系完全符合实际生产的装配逻辑，可直接用于结构验证、渲染展示以及后续的工程图导出，为户外大功率LED投光灯的产品开发提供精准的三维数字参考。
